ESP32-S2 开源遥控器实战：从零打造 16 通道坦克指挥官，ESP-NOW 低延迟方案

每个男孩心里大概都住着一个操控坦克、机甲或赛车的梦。但打开购物软件，看到动辄上千元的航模遥控器，再摸摸钱包，“指挥官”的距离是不是有点远？

如果换一种思路：用一块 ESP32-S2，加上几个摇杆和按键，自己就能攒出一个支持 16 个通道、延迟低于 10ms、空旷地通信距离可达 100 米的 开源遥控器——而且所有原理图和代码都开源——你会不会觉得，这个梦其实伸手就能够到？

那么，这个 16 通道的“坦克指挥官”是如何从原理图变成实物的？我们一起来拆解。

完整项目资料可访问： https://www.eetree.cn/project/detail/5482

01 项目介绍

本项目设计并实现了一款基于 ESP32-S2-WROVER-N4R2 模块的 RC 遥控器，专用于坦克模型或其它多通道遥控设备。该遥控器支持最多 16 个控制通道，采用 ESP-NOW 无线通信协议，具备低延迟、高响应、多输入源等特点。硬件上集成了摇杆、电位器、按键等多种输入方式，并预留了 SPI/I2C 扩展接口，便于后续功能升级。项目基于 PlatformIO 平台开发，代码结构清晰，易于维护与二次开发。

1.1 效果展示

完整操作视频可参考项目页面，实际硬件与数据效果见 3.2 节实测部分。

1.2 硬件介绍

本遥控器硬件核心为 ESP32-S2-WROVER-N4R2 模组，主要外围电路包括：

• 2 路摇杆输入：每路摇杆提供 X、Y 两个模拟轴，共实现 4 通道模拟输入。
• 2 路电位器输入：独立线性电位器，用于调节额外模拟量（如油门微调、舵量比例）。
• 2 路摇杆按键：按压摇杆触发，可作为数字开关。
• 8 路独立按键：用于模式切换、功能触发等。
• 供电系统：默认支持 1S 锂电池（3.7V~4.2V）；若更换 LDO 芯片（如从 3.3V LDO 换为宽压型），可支持 2S 电池（7.4V）。
• 预留接口：
  • SPI 2.4G 模拟接口（可外接 NRF24L01 等）
  • SPI 显示模块接口
  • I2C OLED 接口（如 SSD1306）

1.3 功能概览

功能项	说明
通道数	最大支持 16 通道数据发送，当前硬件提供 6 个模拟通道 + 10 个数字通道（可配置为开关通道）
无线协议	ESP-NOW（点对点或广播，低功耗、低延迟）
输入设备	2×摇杆（4 轴）、2×电位器、2×摇杆按键、8×独立按键
状态指示	（可选）通过预留 I2C 接口连接 OLED 显示通道值及连接状态
开发平台	PlatformIO + Arduino 框架
供电方式	1S 锂电池（未集成则外部充电）

1.4 设计思路

1. 模块化输入采集：每个输入设备（摇杆、电位器、按键）独立读取，软件中统一转换为 0~255 或 0~100% 的标准化数值。
2. 通道映射：物理输入可灵活映射到 16 个逻辑通道中，例如摇杆左 X→通道 1，左 Y→通道 2，电位器 1→通道 5 等。
3. 低延迟通信：ESP-NOW 无需连接路由器，直接 MAC 层通信，延迟 <10ms，适合实时遥控。
4. 扩展性：预留 SPI/I2C 接口，未来可增加显示屏、2.4G 备份链路、舵机反馈等。

---

02 功能实现

2.1 硬件设计

硬件框图：

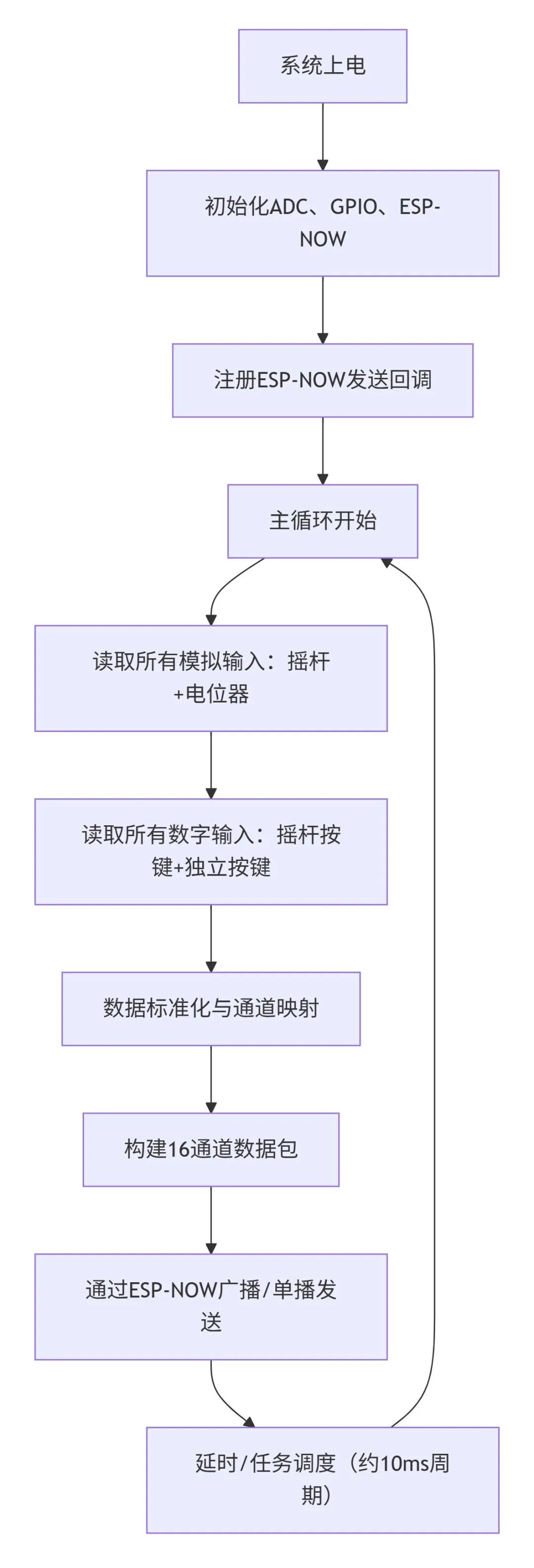

2.2 软件流程图

2.3 软件代码实现

以下为核心代码片段（基于 PlatformIO + Arduino 框架）。

2.3.1 数据结构定义

定义控制数据包结构体（与接收端约定一致）：

structData_Package {
  uint8_t leftJoystickX;                     // 左摇杆 X
  uint8_t leftJoystickY;                     // 左摇杆 Y
  uint8_t rightJoystickX;                    // 右摇杆 X
  uint8_t rightJoystickY;                    // 右摇杆 Y
  uint8_t leftJoystickBtn:1;                 // 左摇杆按键
  uint8_t rightJoystickBtn:1;                // 右摇杆按键
  uint8_t leftSwitch1:1;                     // 左按键开关1
  uint8_t leftSwitch2:1;                     // 左按键开关2 和 左按键开关1 反相
  uint8_t rightSwitch1:1;                    // 右按键开关1
  uint8_t rightSwitch2:1;                    // 右按键开关2 和 右按键开关1 反相
  uint8_t leftPotentiometer;                 // 左电位器
  uint8_t rightPotentiometer;                // 右电位器
};

2.3.2 初始化 ESP-NOW

// 初始化 ESP-NOW
Serial.println("Initializing ESP-NOW...");
delay(100);
WiFi.mode(WIFI_STA);
Serial.println("InitESPNow");
// Init ESPNow with a fallback logic
InitESPNow();

// 设置发送数据回调函数
esp_now_register_send_cb(OnDataSent);

2.3.3 模拟输入读取（ADC）

int potValues[NUMBER_OF_POT_SAMPLES];
int potValues2[NUMBER_OF_POT_SAMPLES];
int potValues3[NUMBER_OF_POT_SAMPLES];
int potValues4[NUMBER_OF_POT_SAMPLES];
// 连续采样 NUMBER_OF_POT_SAMPLES 个数据，间隔 DELAY_BETWEEN_SAMPLES 毫秒。这里不应该这样做，虽然没有什么大问题，但会使的采样慢，导致整个运行效率过低 TODO 待优化
for (int i = 0 ; i < NUMBER_OF_POT_SAMPLES ; i++) {
    potValues[i] = analogRead(LEFT_JOYSTICK_X_PIN);
    potValues2[i] = analogRead(LEFT_JOYSTICK_Y_PIN);
    potValues3[i] = analogRead(RIGHT_JOYSTICK_X_PIN);
    potValues4[i] = analogRead(RIGHT_JOYSTICK_Y_PIN);
    delay(DELAY_BETWEEN_SAMPLES);
}
// 计算 左 摇杆 X 轴采样均值。
int potValue = 0;
for (int i = 0 ; i < NUMBER_OF_POT_SAMPLES ; i++) {
    potValue += potValues[i];
}
potValue = potValue / NUMBER_OF_POT_SAMPLES;
LX_read = map(potValue, 0, 4095, 0, 255);
// 计算 左 摇杆 Y 轴采样均值。
int potValue2 = 0;
for (int i = 0 ; i < NUMBER_OF_POT_SAMPLES ; i++) {
    potValue2 += potValues2[i];
}
potValue2 = potValue2 / NUMBER_OF_POT_SAMPLES;
LY_read = map(potValue2, 0, 4095, 255, 0);

// 计算 右 摇杆 X 轴采样均值。
int potValue3 = 0;
for (int i = 0 ; i < NUMBER_OF_POT_SAMPLES ; i++) {
    potValue3 += potValues3[i];
}
potValue3 = potValue3 / NUMBER_OF_POT_SAMPLES;
RX_read = map(potValue3, 0, 4095, 255, 0);

// 计算 右 摇杆 Y 轴采样均值。
int potValue4 = 0;
for (int i = 0 ; i < NUMBER_OF_POT_SAMPLES ; i++) {
    potValue4 += potValues4[i];
}
potValue4 = potValue4 / NUMBER_OF_POT_SAMPLES;
RY_read = map(potValue4, 0, 4095, 255, 0);

2.3.4 通道映射与发送

data.leftJoystickX = LX_to_send;
data.leftJoystickY = LY_to_send;
data.rightJoystickX = RX_to_send;
data.rightJoystickY = RY_to_send;
data.leftJoystickBtn = !digitalRead(LEFT_JOYSTICK_BUTTON_PIN);
data.rightJoystickBtn = !digitalRead(RIGHT_JOYSTICK_BUTTON_PIN);
data.upBtnLeft = !digitalRead(LEFT_UP_BUTTON_PIN);
data.downBtnLeft = !digitalRead(LEFT_DOWN_BUTTON_PIN);
data.leftBtnLeft = !digitalRead(LEFT_LEFT_BUTTON_PIN);
data.rightBtnLeft = !digitalRead(LEFT_RIGHT_BUTTON_PIN);
data.upBtnRight = !digitalRead(RIGHT_UP_BUTTON_PIN);
data.downBtnRight = !digitalRead(RIGHT_DOWN_BUTTON_PIN);
data.leftBtnRight = !digitalRead(RIGHT_LEFT_BUTTON_PIN);
data.rightBtnRight = !digitalRead(RIGHT_RIGHT_BUTTON_PIN);
data.leftPotentiometer = 255 - map(lp, 120, 4095, 0, 255);
data.rightPotentiometer = map(rp, 120, 4095, 0, 255);

// 发送数据 send data
voidsendData(){       //uint8_t data
  esp_now_send(broadcastAddress, (uint8_t *) &data, sizeof(data));
}

---

03 功能展示

3.1 硬件展示

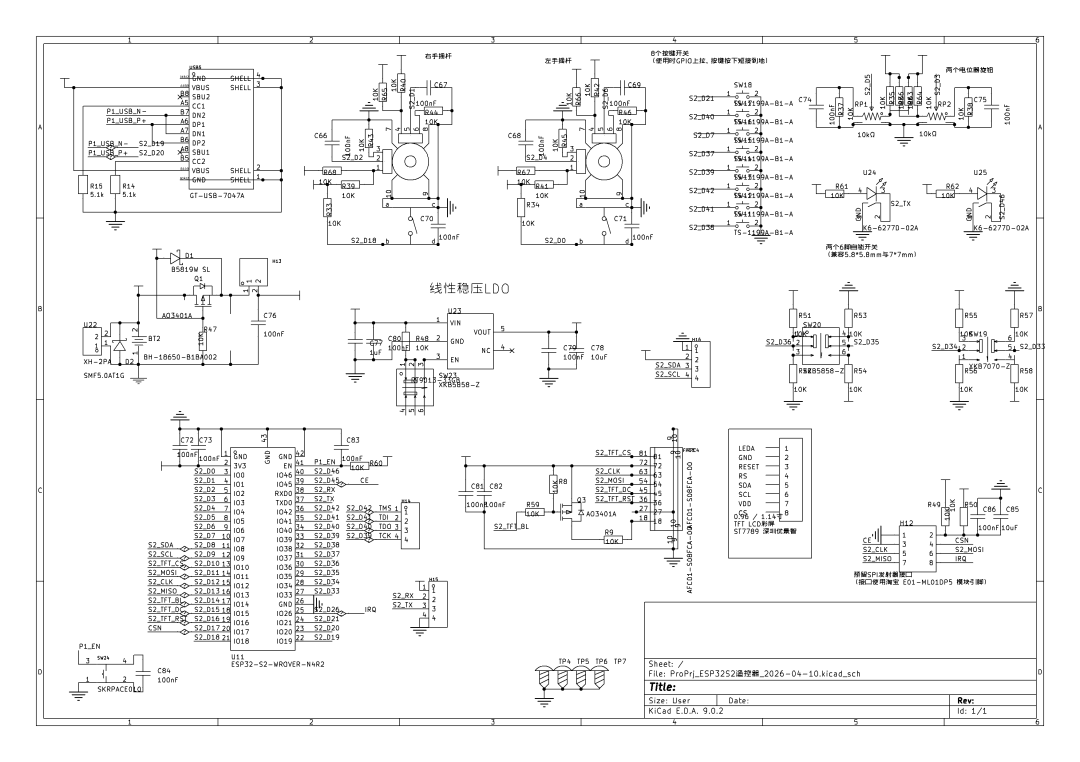

原理图：

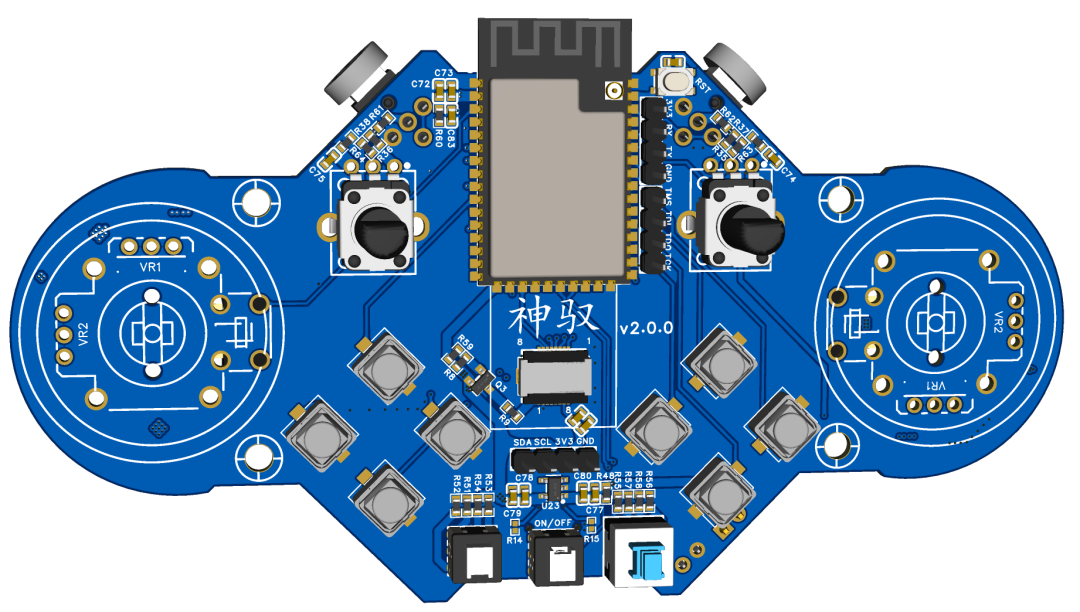

PCB 3D 预览：

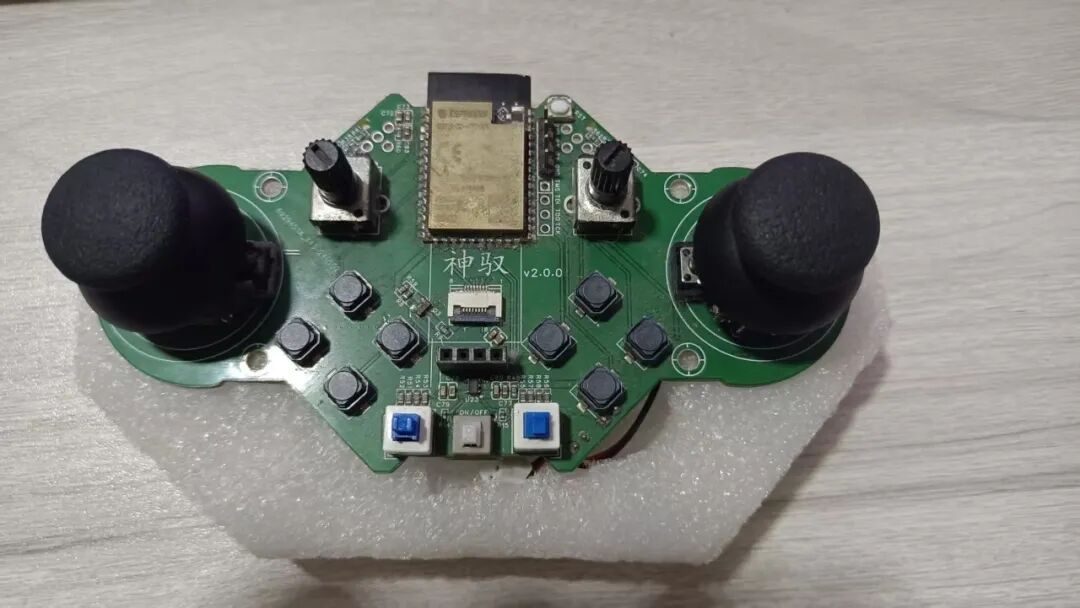

PCB 实物：

3.2 实测效果

1. 模拟通道响应：摇杆和电位器线性度良好，ADC 12 位分辨率，经映射后输出 0~255 连续变化。
2. 数字按键：8 个独立按键及摇杆按键无抖动误触发（软件已做简单去抖）。
3. 无线通信：ESP-NOW 在开阔地有效距离约 100 米，数据丢包率低于 1%（每 1000 包重传小于 10 次）。
4. 通道数验证：通过串口监视器打印发送的 16 个通道值，全部可正确接收并解析。

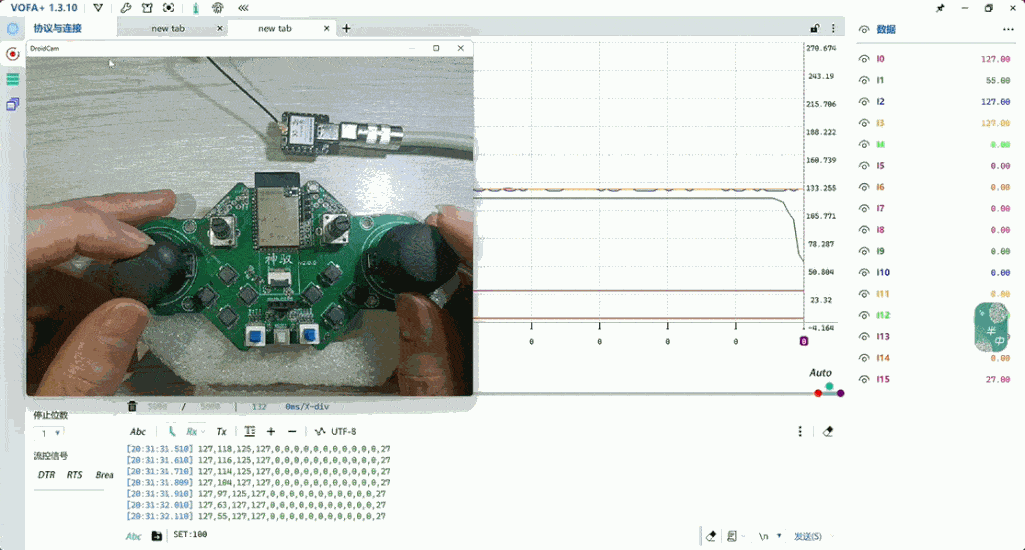

测试环境使用一块 Seeed Studio XIAO ESP32C3 开发板作为接收机，接收遥控器发送的 ESP-NOW 数据包并通过串口发送至上位机，上位机以图形方式展示各通道的数值。

总结

本项目成功基于 ESP32-S2 设计并实现了一款功能完备、扩展性强的 RC 遥控器。6 个模拟输入 + 10 个数字输入，满足大多数坦克、机器人、航模控制需求。ESP-NOW 协议在保证低延迟的同时，具备较好的抗干扰能力。通道映射、数据比例均可通过修改代码灵活调整，便于适配不同接收机。

这个项目的价值，不只是一块能用的 PCB。它展示了如何用 ESP32-S2 这颗高性价比芯片，配合 ESP-NOW 协议，搭建一套低延迟、多通道、扩展性强的遥控系统。它既可以是一把坦克遥控器，也可以是机械臂控制器、机器人主控、甚至自定义输入设备。

当你在串口监视器里看到自己推动摇杆时数据流畅地跳动，当你按下按键模型真的动起来时，你会明白：从零到一搭建控制链路的感觉，远胜于买一台成品。
