“口喷”SoC：自然语言驱动芯片设计，OpenTitan实战落地

前面我分享过一些 SoC 设计 Skill 和 Silicon-Crew 硅农智能体集群，一直在尝试用 AI 重塑 SoC 设计工作流。但之前遗憾地脱离了实际生产环境，AI 能做的事基本停留在 demo 阶段——只能算玩具。所以我决定引入真实 SoC 项目，打通 AI 从设计到 RTL 交付的工作流。我把这个项目称为 Vibe_SoC，也就是“氛围”SoC，或者再玩梗一点，叫“口喷”SoC。

🎙️ 全程通过自然语言描述设计需求，由 Agent 完成任务，这就是 Vibe SoC。如果把输入法切换成语音转文字，那真的就成了“说话就能做芯片”，也就是“口喷”SoC。（绷不住了）

引入实际生产 SoC 项目

为了真正进入实际生产场景，我选择了一款有流片经历的开源 SoC 项目——谷歌的 OpenTitan。

🛡️ OpenTitan 是一个开源 silicon Root of Trust（RoT）项目，目标是提供一套可审计、可复用的安全芯片参考实现。它不是单纯的软件项目，而是包含 RTL、固件、验证环境、工具链、文档和 FPGA/仿真支持的完整安全芯片工程。

核心定位：

• Root of Trust 芯片设计：用于安全启动、密钥保护、生命周期管理、设备身份、固件验证等。
• 开源硬件实现：主要 RTL 使用 SystemVerilog，项目包含完整 top-level SoC、IP、总线、外设和 DV 环境。
• 软硬件协同：Boot ROM、ROM_EXT、测试固件、DIF 驱动、host 工具都在同一个仓库里。
• 安全设计：大量模块围绕 secure boot、flash scrambling、OTP、lifecycle、key manager、entropy、crypto accelerator 设计。
• 可验证设计：包含 UVM DV、lint、formal、FPV、CDC/RDC、Verilator/VCS 等流程。

Earlgrey 里常见模块包括：

• Earlgrey：独立 RoT SoC 顶层，通常是这个仓库里最核心、最完整的 top。
• CPU：Ibex，32-bit RISC-V core。
• Memory：ROM、SRAM、embedded flash、OTP。
• Security：keymgr、lc_ctrl、otp_ctrl、entropy_src、csrng、edn、alert_handler。
• Crypto：AES、HMAC、KMAC、OTBN 等。
• 外设：UART、SPI host/device、I2C、GPIO、USB、PWM、timer、PLIC。
• Bus：内部主要用 TL-UL。

我把 OpenTitan 项目移植到 vibe_soc 开发环境，采用 vibe_soc 的目录和 filelist 组织结构，并复用其中的 Skill 和开发 Flow。

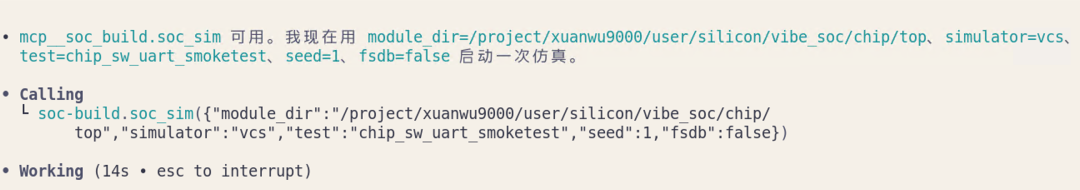

🧪 用户到 vibe_soc 项目目录下启动 Codex 或 Claude Code，说一句：“帮我跑下顶层的 smoke case，带波形。”主 Agent 收到指令后会调用 soc_build:soc_sim MCP 跑 smoke case。

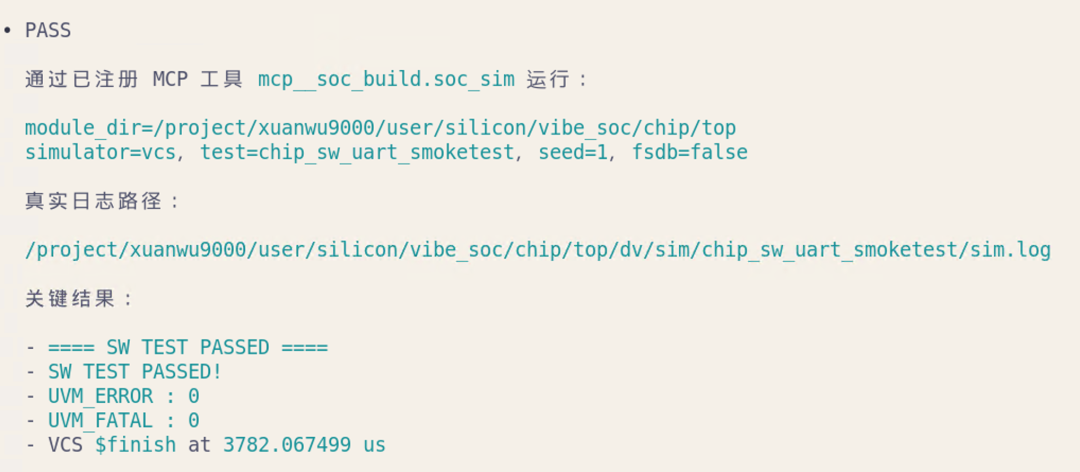

跑完之后结果如下：

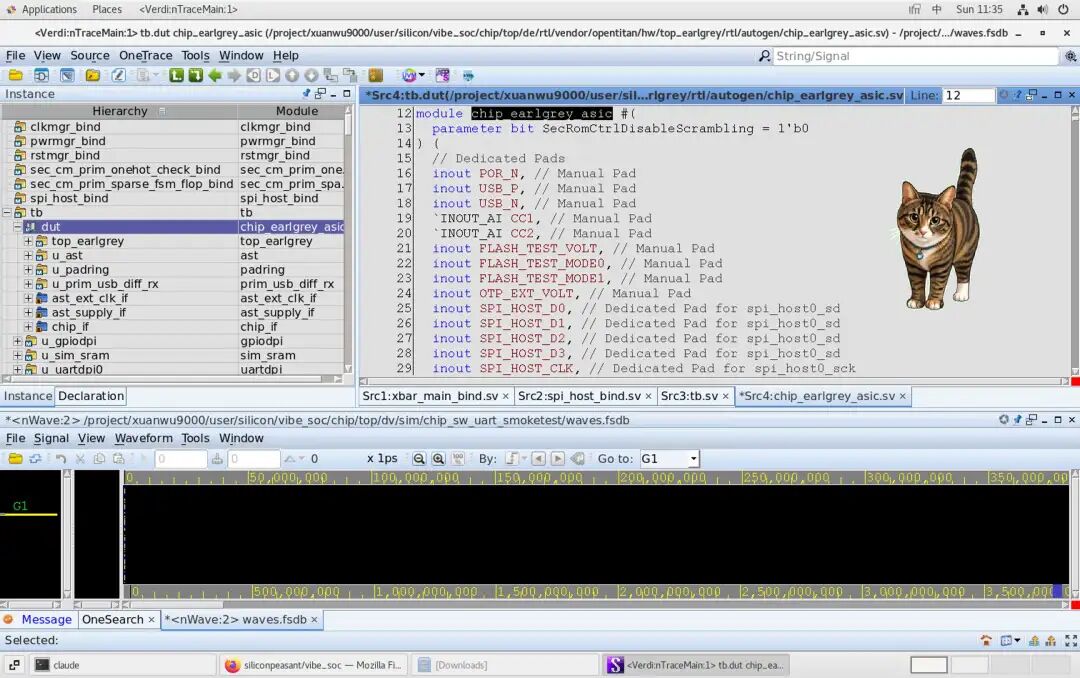

跑完后说：“帮我打开这个 case 的波形。”Agent 会自动调用 soc_build:soc_verdi MCP。

然后就可以愉快地看代码学习了。（你这个 Verdi 界面怎么和我的不一样）

chip_sw_uart_smoketest 做了哪些事情？大致流程如下：

1. DV 会 backdoor 预加载镜像
   • test ROM 和 uart_smoketest 软件镜像被加载到片上 ROM/flash 模型。
2. CPU 正常启动
   • Ibex 从 test ROM 启动。
   • ROM 跳到 flash 中的 UART smoke 测试程序。
3. 软件初始化 UART
   • 配置 UART 寄存器。
   • 设置 UART clock/baudrate。
   • 使能 TX/RX 基础功能。
4. 通过 UART 打印测试信息
   • 软件向 UART TX FIFO 写数据。
   • UART IP 通过 tx pin 发串行数据。
   • testbench UART monitor/DPI 捕获 UART 输出。

smoke case 测试成功。

我已经把源项目所有 case 都移植到 vibe_soc 项目中了，只是其他 case 还没有用 token 去调试。有了基础 SoC 骨架作基石，后续 IP 替换和增删会更加顺利。

Wiki + RAG 项目知识库

我建立了一个本地 wiki+RAG 知识库。注意，这不是给用户建的，而是给 AI 建的。AI 现在虽然很强，但面对冷门或本地知识，不一定能准确回答或执行。就像我们人类，遇到复杂问题，最靠谱的方式是查一下文档和资料再回答，而不是仅靠记忆。

比如你问 Agent 一个问题或让它执行一个任务时：

远程 Codex / Kimi / Claude
  ↓ 发送问题
MCP Client
  ↓ 调用你的知识库工具
本地 embedding 模型把“问题”转成向量
  ↓
本地 Chroma 向量检索 + BM25 关键词检索
  ↓
融合排序，取最相关的资料片段
  ↓
返回 context / citations 给远程 AI
  ↓
云端 LLM 根据这些本地检索结果组织回答

关键点是：每次查询都会本地推理一次 embedding，但不是重新索引整个知识库。

当你有大量资料和数据积累时，最适合做 RAG 检索，而不是把整个文档扔给 AI 做上下文——资料多到一定程度，它也确实塞不下。

我的本地知识库架构是这样的：

本地 SoC/IC 设计知识库 + 远程 MCP 访问层 + 云端 LLM 回答层

🔍 资料、索引、embedding、检索全部在本机；Codex / Claude 等 Agent 只通过 MCP 拿检索结果，再由云端模型负责组织回答。

整体链路：

data/ 原始资料
  ↓
parsers.py 解析 PDF / Markdown / 代码 / 文本
  ↓
chunk 切块
  ↓
本地 bge-m3 embedding
  ↓
storage/ 本地索引
  ├─ Chroma 向量库
  ├─ BM25 关键词索引
  ├─ manifest.json
  └─ chunks.jsonl
  ↓
retriever.py 混合检索
  ↓
mcp_server.py 对外提供工具
  ↓
Codex / Kimi / Claude 远程调用
  ↓
云端 LLM 只基于检索结果回答

最后还加了一层 Wiki 层，用于把检索到的内容进一步整理成你自己的 SoC 设计 Wiki。这个层不是简单问答，而是面向长期沉淀。

至于知识库怎么搭建，问你的 Agent，它会帮你全部搞好。

哪些东西适合放知识库

我能想到的有：

• 项目文档、公共约束、EDA 工具使用手册，各种 checklist、lint 规则、CDC 规则等。
• 芯片设计相关标准、协议、datasheet、白皮书、红皮书、绿皮书等。
• 任何项目知识、项目中遇到的坑，以及沉淀下来的经验。
• 蒸馏同事的知识，emmmm。
• 高质量的本地 Verilog 代码，让 AI 写代码时不只用 LLM 自己的训练集，还有更高质量的数据参考。

有些适合做成 Skill，有些适合做成知识库。可以根据具体场景判断：

比如同事需要不同 PLL 的频率计算参数，这种需求做成 Skill，给到他的 Agent，每次问一下直接输出计算结果，不用再问你。

比如设计文档、寄存器地址，适合做成知识库，有问题先问 Agent；如果没有，就把答案加入知识库，再问 Agent。

以前给同事交付/交接工作，是代码和资料；现在给同事交付/交接工作，是 Skill 和知识库。

如果一个工程师的知识和技能都能沉淀给 AI，那么……

Silicon-Crew 全面升级

Silicon-Crew 硅农智能体集群这次也做了全面升级。上一版本以插件形式发布，需要用户自己安装到 Agent 上，一个字：麻烦。而且用户自己安装是全局安装，实际项目不开发时，用户全局并不需要这样一个 Agent 集群。所以我将 Silicon-Crew 直接预装在 vibe_soc 项目上，相关的 subagent 和 Skill 也直接预装，以后直接更新 vibe_soc 项目即可。用户只需要在 vibe_soc 项目根目录打开 Codex 或 Claude Code，就会自动加载。其他 coding agent 工具暂时没有实测，用户可以自行适配。

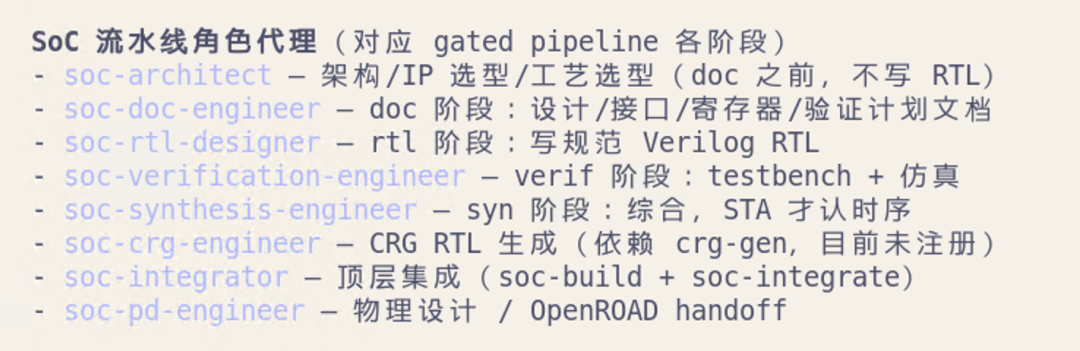

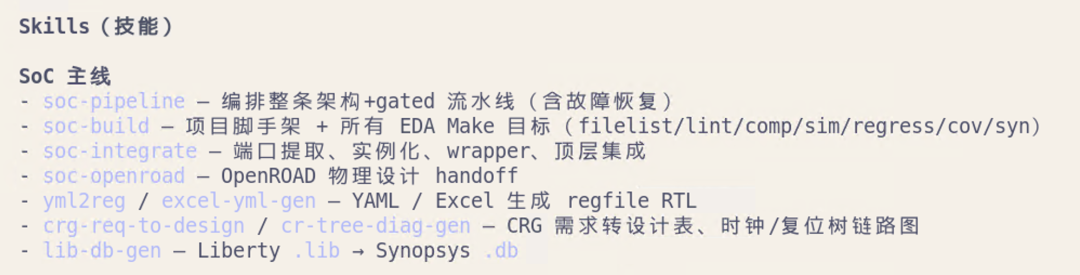

启动后问一句：“你有什么 subagent 和 Skill？”

本次 vibe_soc 项目 Flows 更新也支持了 VCS、Verdi、Spyglass Lint CDC、DC、LC 等流程，可以更好地完成从学习项目到实际工程开发的衔接。

🏗️ 同时新增了一个 soc-pd_engineer subagent，装配 soc-openroad Skill，使用开源的 OpenROAD 项目（OpenROAD-flow-scripts，ORFS），配置 Silicon-Crew 实现 24 小时无人看守跑完从 RTL-GDS 流程，非常适合学习。

配合 SkyWater SKY130 Open Source PDK 130nm 工艺设计套件，可以真正带真实库跑中后端 Flow。这个 PDK 里面的库都是 .lib 格式，DC 吃的是 .db 格式。

Silicon-Crew 新增一个 lib-db-gen 的 Skill，支持两件事：

1. 把已有 Liberty .lib 转成 .db
2. 从 Verilog top 端口生成 black-box .lib/.db

第一点很好理解；第二点是项目早期评估阶段，子 IP 或子 harden 无法交付 .lib/.db 给顶层时，可以根据子 IP 或子 harden 的 Verilog top 端口生成 black-box .lib/.db。早期阶段本来也不会在乎端口时序信息和 PG 信息，这样就不会阻塞项目进度。

CI/CD 流程

vibe_soc 项目还引入了 CI/CD 流程，基于 GitHub，解决实际工作场景中的痛点：

1. 发布版本问题，下游需要一个稳定能用的版本
2. 别人拿到代码总是编译不过
3. 中端拿到代码总是 lint 不过
4. 验证拿到代码总是 smoke case 不过
5. FPGA 拿到代码 FPGA 分支总是编译不过

CI，即持续集成，是指每次代码变化后，尽快自动验证“这次改动有没有把主线弄坏”。

✅ 目前项目已部署为每次提交都会自动创建新分支，然后用另一台本地机器 checkout 下来跑一个 smoke case，确认 pass 后再 merge 到主分支上，永远保证主分支健康，可以随时从主分支拉取 release 分支进行发布。你可以把任何想跑的检查任务追加进 CI。

CD，即持续交付，是指自动生成可发布产物，但是否真正发布或部署可以人工确认。创建 release 分支和 release tags 后，CD 会验证 release ref，生成可追溯交付包，上传 artifact/Release。

如何安装

1️⃣ 第一步：下载

项目已开源到 GitHub，可以通过仓库获取安装链接。有什么问题欢迎提 issue，我的 Agent 收到后会自动修复并回复。

2️⃣ 第二步：安装

把 GitHub 链接发给你的 Codex、Claude Code 等助手，让它给你下载安装。

最后

一起来“口喷”SoC 吧！更多 SoC 与 AI 工程化实践，欢迎到 云栈社区 一起交流。
