AXI4-Stream 包边界设计：tlast 隐式推导与 sop/eop 显式方案的工程取舍

在复杂包处理流水线中，数据链路（Data Path）往往是核心基石。对报文（Packet）边界的指示，标准 AMBA AXI4-Stream 协议只定义了 tlast 来标记包尾；但在工程实践中，通过扩展总线引入 sop（Start of Packet）和 eop（End of Packet）却是更常见的变体。

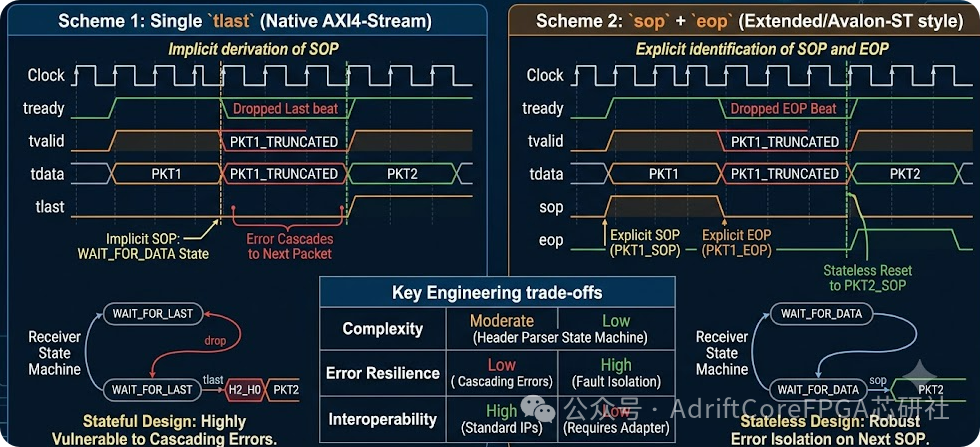

为什么会这样？本文从状态机设计、异常故障隔离、生态兼容性以及波形调试体验等维度，对这两种边界对齐方案做一次工程视角的深入对比。

tlast 方案（原生 AXI-Stream）

在标准的 AXI4-Stream 规范中，包头是隐式推导出来的。接收端默认复位后的第一个有效握手（tvalid & tready），或者前一个 tlast 触发后的下一个有效握手即为包头。

优势

标准即生态。在 Xilinx/ARM 体系中，无论是 AXI DMA、AXI Interconnect 还是各类基础 FIFO IP，均原生支持单 tlast。如果模块位于子系统外围接口，采用该方案可以实现零胶水逻辑的模块互联。

劣势

单 tlast 对接收端逻辑设计提出了极高的状态维护要求。接收端必须是一个绝对可靠的 Stateful 节点。

假设在一条长流水线中，由于 FIFO 溢出或异常丢包导致某个 Packet 中间传输断裂，且恰好丢失了带有 tlast 的那一拍。接收端状态机此时仍停留在“接收当前包有效载荷”的状态。当下一个合法报文到来时，接收端会错误地将其包头识别为上一个残包的 payload，导致两个包被错误拼接。这种故障会沿流水线持续蔓延，直到下一个 tlast 出现才能重新对齐。

Clock      : _^__^__^__^__^__^__^__^__^__^__
tready     : _/^^^^^^^^^^^^^^^^^^^^^^^^^\_
tvalid     : ___/^^^^^^^^^^^^\_______/^^^^^
tdata      : ---< H0| D1| D2>-------< H0| D1
tlast      : _____________^^^^^___________
tuser      : _____________________________

sop + eop 方案（工程变体）

参考以太网 MAC 层或 PCIe 接口的设计思路，将 sop 和 eop 映射到 AXI-Stream 的 tuser 总线上，或者直接作为独立边带信号与 tvalid 强绑定。

clk   : _^__^__^__^__^__^__^__^__^__^__
valid : ___/^^^^^^^^^^^^^^^\___________
data  : ---< H0| D1| D2| D3>-----------
sop   : ___/^\_________________________
eop   : ___________________/^\_________
tlast : ___________________/^\_________ (若兼容标准则与eop一致)

优势一：无状态恢复

这是内部处理流水线最青睐的方案。下游 Parser 或编辑逻辑可以做到完全无状态（Stateless）恢复。当逻辑检测到 sop & valid 时，可以直接无条件复位当前解析状态机，强制开启新报文接收。即便上一个报文因链路异常丢失 eop 变成残包，新的 sop 也能成为强制截断的物理锚点。这种机制把报文错误严格约束在单包粒度内，实现了天然的 Fault Isolation。

优势二：调试效率提升

在 IC 验证和板级调试（Verdi / ILA）时，sop 信号提供了直接的对齐锚点。工程师无需在动辄几万拍的波形中向前追溯上一个 tlast 的位置来确认当前包起始点。对于排查 Header 解析错误、字节对齐（Byte Alignment）等时序 Bug，效率有数量级提升。

劣势

由于属于非标协议，该接口无法直接驱动标准第三方 IP。系统集成时，必须在边界处插入 Adapter 逻辑进行降级处理。

写在最后

在大型数字芯片系统设计中，从来没有包打天下的完美协议，工程的本质在于基于拓扑边界的精准折中。

对内（核心流水线）：用空间换取极致鲁棒。在 Header Parser、Traffic Manager、Packet Editor 等核心数据面节点，应坚定推行 sop + eop + vld 的微架构规范（并视业务场景引入 mty 或 err 信号）。本质上，这是用微不足道的边带布线资源，换取状态机极致的鲁棒性与断崖式下降的波形调试成本。

对外（子系统边界）：捍卫全局总线的纯洁性。当模块向外跨域对接 AXI DMA 或标准外部总线时，必须部署轻量级桥接适配器（Adapter）。它不仅是 sop/eop 到 tlast 的协议翻译官，更是系统防火墙：一旦侦测到内部残包（例如无 eop 直接突发新 sop），Adapter 必须在旧报文末尾果断截断，主动补齐伪 tlast 与错误标记。这种设计能将异常死锁严格隔离在子系统内部，坚决防止故障污染全局标准总线生态。
