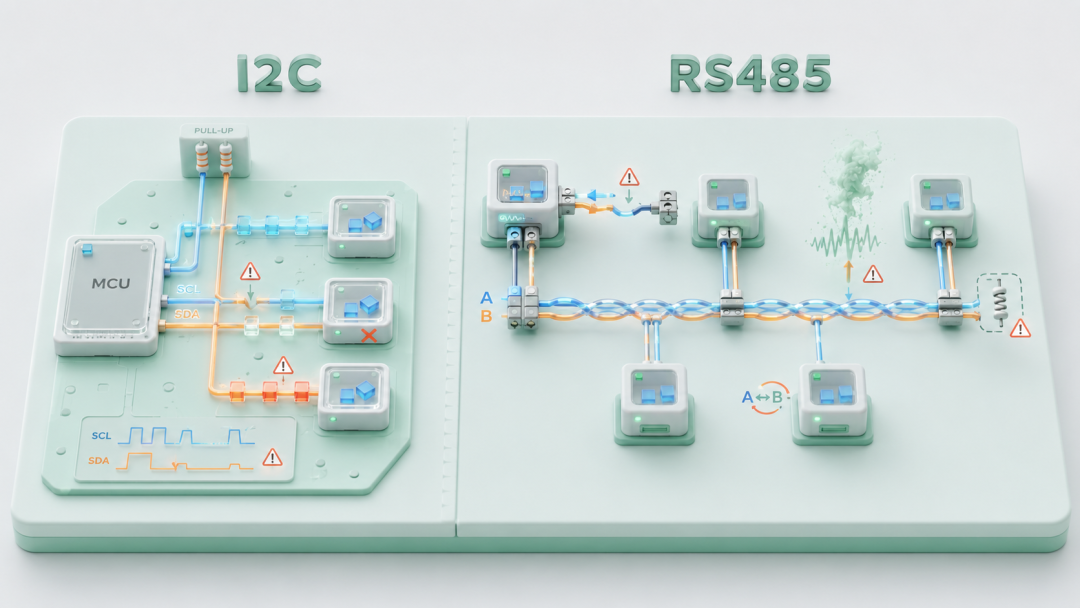

I2C 与 RS485 同为两根线，为何调试思路完全不同？

I2C 和 RS485 表面上都是两根信号线，都能挂多个设备，新手容易把它们归成一类，觉得调试思路差不多。真正上手会发现，这两者踩的坑几乎没有重合的地方：I2C 卡在上拉、地址、时钟拉伸这些板级细节上，RS485 卡在终端电阻、共模电压、收发方向切换这些场级问题上。

根子在于，这两根线的电气本质完全不同：一个是短距离、板级、开漏单端信号；一个是长距离、现场级、差分信号。同样是两根线，问题却分属两个完全不同的领域。用调 I2C 的经验去套 RS485，或者反过来，方向从一开始就是错的。

一、单端和差分的抗干扰能力差一个量级

I2C 的 SCL 和 SDA 都是单端信号。每根线上的逻辑电平，是拿这根线相对于公共地的电位去判断的。这种方式有个先天的弱点：任何耦合到信号线上的噪声，都会直接叠加在被测电位上，改变判决结果，而且它没有任何抵消干扰的手段。

正因为抗干扰能力有限，I2C 从设计之初就是给板级、极短距离的芯片间通信用的，走线通常就在一块 PCB 上，长度以厘米计。在这个尺度下，环境噪声耦合进来的量还算可控。

RS485 用的是差分信号，A 和 B 两根线上跑着一对相位相反的信号。接收端判断逻辑状态，靠的是两根线之间的电位差，而不是某一根线相对于地的绝对电位。这个差分机制带来的关键好处是共模抑制：当外界噪声同时耦合到紧挨在一起的两根线上时，两根线上叠加的噪声幅度和相位基本一致，而接收端只关心两者的差值，这个共同叠加上去的噪声在做差时就被大幅抵消掉了。

正是靠这个机制，RS485 才能在电磁环境恶劣的工业现场、跨越几百米甚至上千米的距离可靠通信。这是两者最根本的分野：一个的抗干扰能力只够支撑板内厘米级通信，一个能扛住现场几百米的干扰。用前者的调试直觉去理解后者的问题，从物理层面就对不上。

二、开漏上拉和驱动能力是 I2C 独有的问题

I2C 的每一根线都是开漏输出结构。总线上任何一个器件都只能把线主动拉低，没有任何器件能主动把线拉高，线要回到高电平，完全靠外部的上拉电阻把它拉上去。

这个结构决定了 I2C 一大类独有的问题：上拉电阻选值、总线电容、上升时间，这三者绑在一起。上拉电阻和总线上所有器件引脚、走线累积起来的寄生电容，共同决定了信号从低电平回到高电平的上升时间。上拉阻值偏大或者总线电容偏大，上升沿就会拖得很缓。在较高的时钟速率下，电平还没爬到判决门限，采样时刻就已经到了，通信直接出错。

I2C 协议对总线总电容有明确的上限约束，标准模式下通常按 400pF 考虑。这个约束直接限制了 I2C 总线能挂多少器件、走线能有多长。器件挂多了、走线长了，总电容超标，上升时间就保证不了。

RS485 是推挽驱动的差分输出，收发器能主动驱动两根线到高和低两个状态，不依赖外部上拉去拉高。所以 RS485 完全没有 I2C 这套上拉电阻选值和上升时间的问题。RS485 有它自己的另一套电阻问题——终端电阻和偏置电阻，但那是为了阻抗匹配和维持空闲电平确定性，跟 I2C 上拉电阻为了把开漏线拉高完全是不同的目的，两者不能混为一谈。

三、终端电阻和反射是 RS485 独有的问题

I2C 走线短，信号在这么短的距离上传播，往返一趟的时间远小于一个信号位的时间，传输线效应可以忽略。所以 I2C 从来不需要考虑终端电阻、阻抗匹配、信号反射这些问题，标准的 I2C 电路里也确实没有终端电阻这个东西。

RS485 就完全不同了。它跨越几百米上千米，在这个距离尺度上，信号沿线的传播需要相当可观的时间，传输线效应变得不可忽略。线的末端如果阻抗不匹配，信号会发生反射，反射波叠加到原始信号上造成波形畸变。所以 RS485 必须在总线两个物理末端各接一个跟传输线特性阻抗匹配的终端电阻，双绞线场景典型取值 120Ω。

这套终端匹配的讲究，是长距离传输才需要面对的问题，在 I2C 那种厘米级的板内走线上根本不存在。同样地，RS485 因为长距离，还要面对信号在传输线上的衰减，速率和距离之间存在此消彼长的权衡关系，这也是 I2C 短距离场景完全不需要操心的。这一整类跟传输线、跟距离相关的问题，是 RS485 独有的。用 I2C 的经验去调 RS485，最容易忽略的就是这一层。

四、时钟拉伸和地址冲突是 I2C 独有的问题

I2C 有独立的时钟线 SCL，通信节奏由主机产生的时钟主导。但协议允许从设备在自己处理不过来的时候，主动把 SCL 按住不放，强行拖慢通信节奏，等自己处理完了再释放，这个机制叫时钟拉伸。这是 I2C 特有的一套主从之间的流控机制。调试时如果不了解它，可能会把从设备正常的时钟拉伸误判成总线故障。

I2C 还有一套 7 位地址体系，总线上每个从设备靠一个唯一地址来寻址。如果两个器件出厂地址相同又都挂在同一条总线上，就会地址冲突。这也是 I2C 独有的一类问题。手册标的 7 位地址和库函数要的 8 位地址之间的左移坑，也是这套地址体系带来的。

RS485 本身只是一个物理层和电气层的标准，它规定的是差分电平、驱动方式这些底层的东西。它根本不定义时钟、不定义地址、不定义帧格式，这些全交给跑在它上面的应用层协议（比如 Modbus）去管。所以 RS485 层面压根不存在时钟拉伸、地址冲突这类概念。它是半双工的，没有独立时钟线，数据的收发节奏靠收发双方各自的波特率时序去约定，靠方向控制引脚去切换谁发谁收。

RS485 独有的是收发方向切换的时序问题——什么时候使能发送、什么时候切回接收，卡不准就会撞上协议的帧间隔窗口。I2C 靠独立时钟线天然是同步的，不存在这个方向切换的时序难题。

这一层的差异，本质上是因为两者在通信模型上就不是一回事：I2C 是带独立时钟的同步主从总线，RS485 是无独立时钟的异步半双工差分链路。

五、板级和场级决定了它们的问题域

把这些差异归拢起来看，I2C 和 RS485 的所有区别，最终都能追溯到一个根本的定位差异：I2C 是为板级、芯片到芯片、厘米级距离、相对干净的电磁环境设计的；RS485 是为场级、设备到设备、百米到千米距离、恶劣电磁环境设计的。

这个定位差异决定了它们各自要解决的核心矛盾完全不同。I2C 要解决的是在一块板子上，怎么用最少的引脚、最简单的电路，让多颗芯片高效地交换数据，它的问题集中在上拉、电容、地址、时钟流控这些板级细节。RS485 要解决的是怎么让信号扛住长距离的衰减和现场的强干扰、可靠地跨越很远的物理距离，它的问题集中在差分、终端匹配、共模范围、方向切换这些场级挑战。

明白了这个根本定位，就不会再用调一个的经验去套另一个。遇到 I2C 问题，往板级的上拉、电容、地址、时钟拉伸这些方向去查；遇到 RS485 问题，往场级的终端电阻、偏置、共模电压、收发时序、传输距离这些方向去查。
