Keil MDK内存调试实战：STM32程序RAM运行配置指南

本文将围绕 Keil MDK 环境，面向需要快速调试、减少 Flash 擦写、或直接在 RAM 中运行程序的嵌入式开发工程师，通过图文步骤逐步实现「内存调试」。整个流程以 FreeRTOS 工程为例，实操性强，适合开发调试阶段快速验证。

01 内存调试的使用场景

在嵌入式开发中，程序通常被烧录到 MCU 的 Flash 中运行。但这种做法在以下几种场景下并不方便：

• Flash 擦写次数有限：频繁烧录会缩短芯片寿命；
• FreeRTOS 等系统：有时希望将整个工程链接到 RAM，方便调试和快速验证；
• 调试迭代慢：每次修改都要重新烧录；
• 某些程序需要在 RAM 中运行：例如 BootLoader 跳转前的临时程序、或对速度要求极高的代码。

本文的思路是：修改链接脚本，把程序链接地址指定为 RAM，再配合 Keil 的调试配置，让程序直接在内存中运行和调试。这样不仅速度快，还能避免 Flash 损耗。

02 内存调试的步骤

2.1 修改链接脚本

首先，修改工程的分散加载文件（散列文件），将程序的加载地址和执行地址都指向 RAM 区域。以 STM32 为例，RAM 起始地址通常为 0x20000000。

2.1.1 配置工程使用散列文件

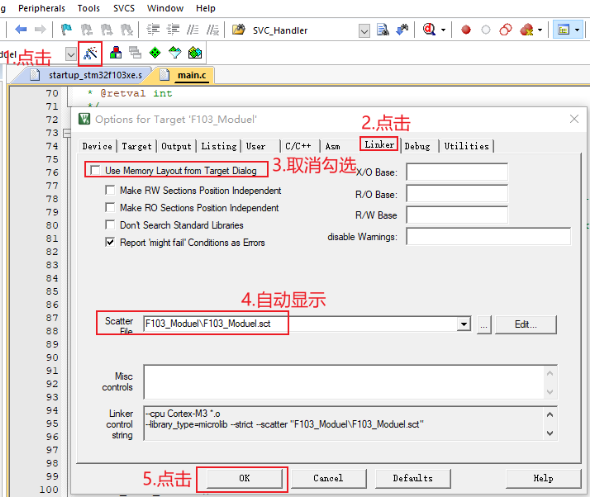

在 Keil 中打开工程选项，选择「Linker」选项卡，取消勾选「Use Memory Layout from Target Dialog」，并指定自定义的散列文件。如下图所示：

2.1.2 散列文件内容示例

LR_IROM1 0x20000000 0x00010000  {    ; load region size_region
  ER_IROM1 0x20000000 0x00010000  {  ; load address = execution address
   *.o (RESET, +First)
   *(InRoot$$Sections)
   .ANY (+RO)
   .ANY (+XO)
   .ANY (+RW +ZI)
  }
}

这段脚本将加载区域和执行区域都设置在 0x20000000，大小为 0x10000（64KB）。请根据你实际使用芯片的 RAM 地址和大小调整。

2.2 创建新的调试配置

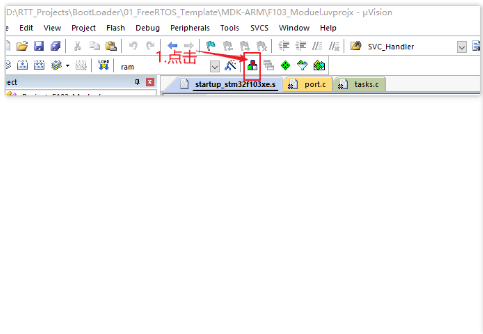

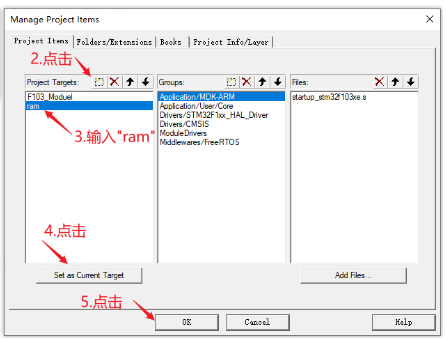

为了不影响原有的 Flash 调试配置，建议新建一个独立的调试目标。在 Keil 的工具栏或工程管理器中，新建一个名为 ram 的 Target，并把它设为当前目标。如下图所示：

2.3 配置下载算法

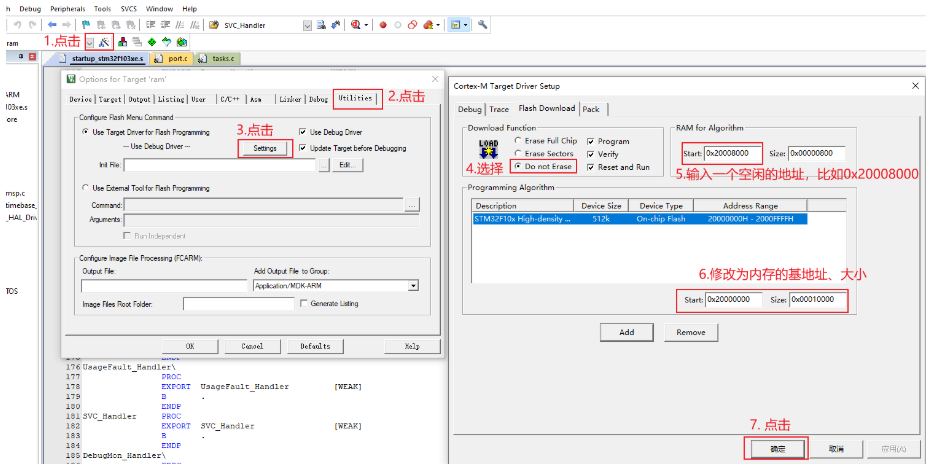

在调试配置中，需要确保下载算法正确。由于程序要下载到 RAM，通常使用芯片内部的 RAM 下载算法。在「Utilities」选项卡中点击 Settings，进入下载算法配置界面，将起始地址设为 0x20008000，并将编程算法区域改为 RAM 的基地址与大小。如下图所示：

2.4 配置初始化脚本

这是关键一步：通过初始化脚本，手动设置堆栈指针（SP）、程序计数器（PC），并重定向向量表，然后加载程序并运行到 main。

2.4.1 编写 ram.ini 文件

在工程目录下（例如 01_FreeRTOS_Template\MDK-ARM\ram.ini）新建文件，内容如下：

FUNC void Setup (void) {
  SP = _RDWORD(0x20000000);          // Setup Stack Pointer
  PC = _RDWORD(0x20000004);          // Setup Program Counter
  _WDWORD(0xE000ED08, 0x20000000);   // Setup Vector Table Offset Register
}

LOAD  F103_Moduel\F103_Moduel.axf  INCREMENTAL      // Download

Setup();                             // Setup for Running
g, main

注意：F103_Moduel\F103_Moduel.axf 需替换为你实际的 axf 文件路径。

2.4.2 在 Keil 中选择该脚本

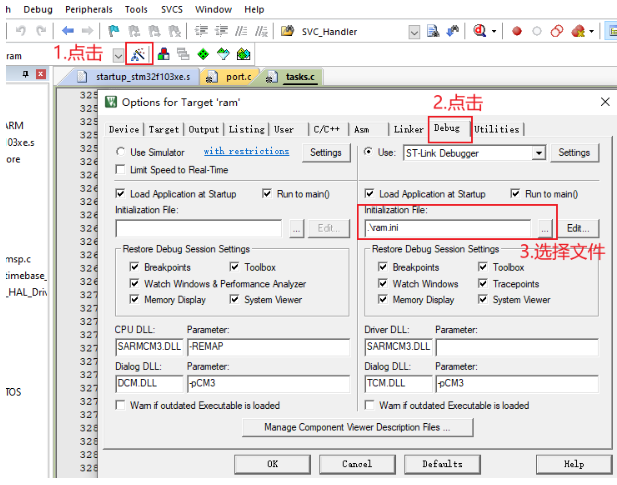

在 Debug 配置的「Initialization File」字段中，选择刚刚编写的 ram.ini。如下图所示：

2.5 设置 Debug Pack

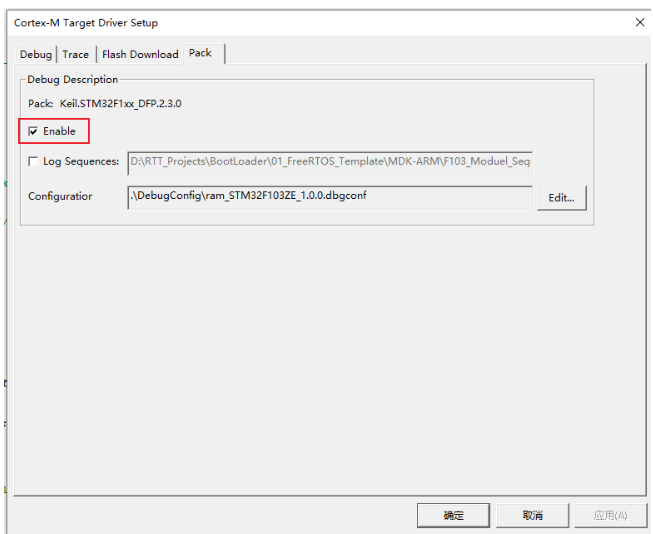

最后，确保 Debug Pack 设置正确。在调试器驱动的「Pack」选项卡中，选择适合你芯片的调试包，例如 Keil.STM32F1xx_DFP.2.3.0。如下图所示：

完成以上配置后，点击调试按钮，Keil 就会将程序下载到 RAM 中，并从 main 开始运行。你可以像平常一样设置断点、查看变量，体验高速调试的流畅感。

03 小结

本文介绍了在 Keil MDK 中实现内存调试的完整流程，核心步骤包括：

1. 修改散列文件，将程序链接到 RAM 地址；
2. 新建调试配置，避免影响原有 Flash 调试；
3. 配置下载算法，确保能正确写入 RAM；
4. 编写并选择 ram.ini，初始化 SP、PC 和向量表；
5. 设置 Debug Pack，保证调试器识别芯片。

这种方法特别适合开发调试阶段，能显著提高效率、减少 Flash 损耗。但需要注意：RAM 掉电后程序会丢失，正式发布时仍需烧录到 Flash。另外，RAM 大小有限，链接时要注意空间是否足够，向量表偏移寄存器（VTOR）也要正确设置。

希望本文能帮助你在嵌入式开发中更灵活地使用 Keil 进行内存调试。更多嵌入式实战经验，欢迎来云栈社区交流。
