嵌入式MCU交互式Shell CherrySH解析：零动态内存、命令注册与移植实战

之前的文章中有朋友留言推荐了 CherrySH，今天我们就来一起深入了解一下。

1. CherrySH简介

项目信息	详情
项目名称	CherrySH
定位	嵌入式交互式 Shell
开发语言	C
主仓库	https://github.com/cherry-embedded/CherrySH
许可证	Apache-2.0

1.1 功能

• 支持 TAB 键补全，包括命令和路径补全
• 支持历史记录，通过 ↑ ↓ 按键
• 支持环境变量，需使用 $ 作为前缀，例如 $PATH
• 支持设定用户名、主机名、路径
• 支持非阻塞模式，支持裸机和 RTOS
• 支持光标左右移动，支持 HOME、END 切换光标
• 支持组合按键，包括 Ctrl + <key> Alt + <key> F1-F12 等
• 支持信号处理，捕获和处理不同的信号，例如Ctrl+C SIGINT 和Ctrl+Z SIGTSTP，可中断当前执行的 shell 任务
• 支持用户登录，需要实现hash函数，默认strcmp
• 支持环境变量添加、修改、删除、读出
• 支持文件系统，FatFS，FileX，LittleFS，RomFS等（TODO）
• 支持 exit 函数实现终止命令执行以及现场返回并调用设定的handler，利用setjmp实现(裸机)（TODO）
• 支持作业控制，可以在前台或后台运行命令，并使用相关的控制命令（如fg、bg、jobs）来管理和操作作业（TODO）
• 支持多用户命令权限（TODO）

一句话说清楚：CherrySH 就是让你在 MCU 上敲命令，还能有方向键、历史、TAB 补全这些体验，而且不用 malloc。

它怎么做到的？两招：

1. 命令注册：编译时用宏把命令塞进链接器 section，运行时直接遍历这块内存
2. 行编辑：单独的 readline 模块处理键盘输入，全静态 buffer

2. 核心原理

2.1 整体架构

说明：

• CherryReadLine：负责“怎么把一行字编辑好”（方向键、删除、历史、补全）
• CherrySH：负责“拿到一行后怎么执行”（解析参数、查命令、调函数）
• 命令表：编译时自动收集，运行时直接遍历

2.2 关键代码

注册一个命令：

static int my_cmd(int argc, char **argv)
{
    chry_shell_t *csh = (void *)argv[argc + 1];
    csh_printf(csh, "====== 嵌入式大杂烩 ======\r\n");
    return 0;
}

CSH_CMD_EXPORT(my_cmd, );

这个宏展开后，会在 FSymTab 段里放一个结构体：

// csh.h 里的定义
typedef struct {
    const char *path;   // 命令路径，如 "/bin"
    const char *name;   // 命令名
    const char *usage;  // 简短说明
    const char *help;   // 详细帮助
    int (*func)(int argc, char **argv);  // 函数指针
} chry_syscall_t;

链接器把所有这种结构体收集到一起，形成一个“命令表”。

运行时怎么找命令？

看 chry_shell_task_repl() 核心逻辑：

// 读一行
char *line = chry_readline(&csh->rl, buffer, size, &linesize);

// 解析成 argc/argv（原地切割，空格变 \0）
argc = chry_shell_parse(line, linesize, argv, MAX_ARG);

// 遍历命令表找匹配
for (call = csh->cmd_tbl_beg; call < csh->cmd_tbl_end; call++) {
    if (路径+名字匹配) {
        call->func(argc, argv);  // 找到就调用
        break;
    }
}

用流程图表示：

2.3 目录结构

CherrySH/
├── chry_shell.c/h   # Shell 核心（解析、执行、用户管理）
├── csh.h            # 配置 + 导出宏
├── cherryrl/        # ReadLine 模块（行编辑、历史、补全）
├── builtin/         # 内置命令示例（help、clear 等）
└── samples/         # 移植示例（HPM、STM32）

3. 移植步骤

以先楫半导体hpm5301evklite为例。

• 命令查找采用的是 gcc 的 section 功能，因此，我们需要先修改 linkerscript 文件，增加相关 section,举例 gcc ld 文件：

    .text : {
    .....

    . = ALIGN(4);
    __fsymtab_start = .;
    KEEP(*(FSymTab))
    __fsymtab_end = .;
    . = ALIGN(4);
    __vsymtab_start = .;
    KEEP(*(VSymTab))
    __vsymtab_end = .;
    . = ALIGN(4);
    }

• 实现字符输入输出函数，接收推荐用中断 + ringbuf的形式

#include "csh.h"

static chry_shell_t csh;

static uint16_t csh_sput_cb(chry_readline_t *rl, const void *data, uint16_t size)
{
    uint16_t i;
    (void)rl;
    for (i = 0; i < size; i++) {
        if (status_success != uart_send_byte(HPM_UART0, ((uint8_t *)data)[i])) {
            break;
        }
    }

    return i;
}

static uint16_t csh_sget_cb(chry_readline_t *rl, void *data, uint16_t size)
{
    uint16_t i;
    (void)rl;
    for (i = 0; i < size; i++) {
        if (status_success != uart_receive_byte(HPM_UART0, (uint8_t *)data + i)) {
            break;
        }
    }

    return i;
}

• 初始化 shell，参考 samples 中实现
• 调用 chry_shell_task_exec 和 chry_shell_task_repl ，参考 samples 中实现
• 配置系统环境变量

#define __ENV_PATH "/sbin:/bin"
const char ENV_PATH[] = __ENV_PATH;
CSH_RVAR_EXPORT(ENV_PATH, PATH, sizeof(__ENV_PATH));

#define __ENV_ZERO ""
const char ENV_ZERO[] = __ENV_ZERO;
CSH_RVAR_EXPORT(ENV_ZERO, ZERO, sizeof(__ENV_ZERO));

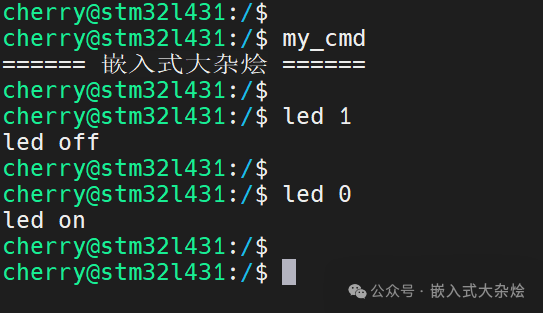

• 使用 CSH_CMD_EXPORT 导出命令

static int write_led(int argc, char **argv)
{
    if (argc < 2) {
        printf("usage: write_led <status>\r\n\r\n");
        printf("  status    0 or 1\r\n\r\n");
        return -1;
    }

    board_led_write(atoi(argv[1]) == 0);
    return 0;
}
CSH_CMD_EXPORT(write_led, );

4. 总结

4.1 CherrySH 优缺点

优点：

• readline 独立，行编辑体验好（方向键、Home/End、Ctrl 组合键都支持）
• 支持多线程执行模型，长耗时命令可被 Ctrl+C 打断
• 命令路径机制（/bin、/sbin），适合命令多的场景
• 无堆内存，资源占用可预测

缺点：

• 必须改链接脚本，对新手不友好
• history buffer 必须是 2 的幂，容易踩坑
• 文档较少，主要靠看 samples 学习

总的来说，CherrySH 为资源受限的嵌入式MCU环境提供了一个功能相当完善的交互式Shell解决方案，其通过编译器链接段来管理命令的机制颇具巧思。如果你想在项目中增加一个友好的调试命令行界面，又不想引入动态内存分配，CherrySH 值得一试。关于嵌入式系统开发中的更多底层技巧和 C/C++ 编程实践，你可以在 云栈社区 找到更多相关的讨论和资源。
