PCL凸包算法详解：3D点云处理中的碰撞检测与物体识别实现

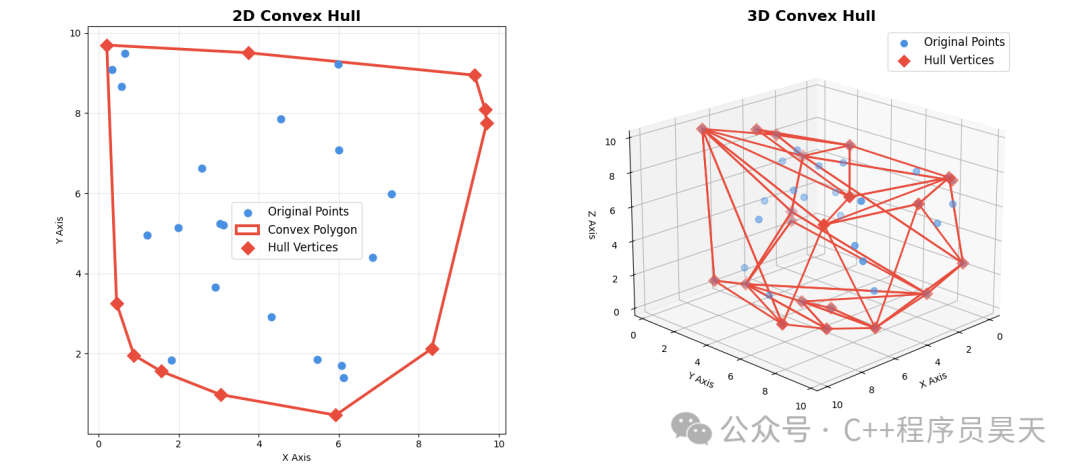

在计算几何领域，凸包（Convex Hull） 是一个基础且重要的概念。给定二维或三维空间中的点集，凸包是能够包含所有点的最小凸多边形（2D）或凸多面体（3D）。PCL 提供了 pcl::ConvexHull 类，借助 Qhull 库实现凸包计算，广泛应用于碰撞检测、形状分析、物体识别等场景。

1. 凸包

凸包的核心思想是用最小的凸多边形/凸多面体包围所有输入点。所谓“凸”是指：对于集合内的任意两点，连接它们的线段完全位于集合内部。

凸包具有以下特点：

• 最小包围性：凸包是包含所有点的最小凸集；
• 顶点子集：凸包的顶点是原始点集的子集；
• 唯一性：给定点集的凸包是唯一的；
• 维度依赖：2D凸包是多边形，3D凸包是多面体。

2. ConvexHull

pcl::ConvexHull 类用于实现凸包计算能力，分析源码可知，算法执行步骤如下：

• 维度判断：当维度为默认值0时，会根据输入点云的维度自动判断是2D（共面）还是3D；建议主动设置维度
• 数据准备：将点云数据转换为Qhull所需的坐标数组；
• Qhull计算：调用Qhull库计算凸包；
• 结果提取：提取凸包顶点和面片信息；
• 面积体积：若启用，计算凸包的面积和体积。

2.1 接口

主要接口为：

//计算凸包（仅输出顶点）
//@param points 凸包顶点点云
void reconstruct(PointCloud &points);

//计算凸包（输出顶点和面片）
//@param points 凸包顶点点云
//@param polygons 凸包面片集合。2D凸包仅1个面片（凸多边形），3D凸包为多个三角面片，
//                每个面片的vertices存储顶点索引，用于描述凸包表面的拓扑结构
void reconstruct(PointCloud &points, std::vector<pcl::Vertices> &polygons);

//设置是否计算面积和体积
//@param value true表示计算面积和体积，false表示不计算
//注意：启用此选项时，Qhull会输出信息到控制台
void setComputeAreaVolume(bool value);

//获取凸包总面积
//@return 凸包面积（2D为多边形面积，3D为表面积）
double getTotalArea() const;

//获取凸包总体积
//@return 凸包体积（仅3D有效，2D返回0）
double getTotalVolume() const;

//设置输入数据维度
//@param dimension 维度，2表示2D，3表示3D
//若不设置，将自动判断
//仅支持2/3，其他将会报错
void setDimension(int dimension);

//获取输入数据维度
//@return 维度（2或3）
int getDimension() const;

//获取凸包顶点在原始点云中的索引
//@param hull_point_indices 凸包顶点索引
void getHullPointIndices(pcl::PointIndices &hull_point_indices) const;

在应用 ConvexHull 时，需要注意以下事项：

• 输入点云：必须包含至少3个点，否则计算结果无意义；
• 维度设置：虽然该函数可以自动进行维度判断，但是仍旧建议手动设置维度，以避免自动判断错误；当前仅支持2D和3D凸包计算。
• 计算开销：凸包计算时间与点云规模成正比，对大规模点云需谨慎使用。

2.2 对比记忆

为了更清晰地理解 ConvexHull 的特点，将2D凸包与3D凸包进行全面对比：

3. 代码示例

为了更直观地展示 ConvexHull 的使用方法，整理示例代码如下：

3.1 基本示例：3D凸包计算

#include <pcl/surface/convex_hull.h>
#include <pcl/point_types.h>
#include <pcl/io/pcd_io.h>

int main(){
    pcl::PointCloud<pcl::PointXYZ>::Ptr cloud_in(new pcl::PointCloud<pcl::PointXYZ>);
    pcl::io::loadPCDFile("input.pcd", *cloud_in);

    pcl::ConvexHull<pcl::PointXYZ> chull;
    chull.setInputCloud(cloud_in);
    chull.setDimension(3);

    pcl::PointCloud<pcl::PointXYZ>::Ptr cloud_hull(new pcl::PointCloud<pcl::PointXYZ>);
    std::vector<pcl::Vertices> polygons;
    chull.reconstruct(*cloud_hull, polygons);

    std::cout << "Convex hull has " << cloud_hull->size() << " points" << std::endl;
    std::cout << "Convex hull has " << polygons.size() << " polygons" << std::endl;

    pcl::io::savePCDFile("hull.pcd", *cloud_hull);

    return 0;
}

3.2 进阶示例：计算凸包面积和体积

#include <pcl/surface/convex_hull.h>
#include <pcl/point_types.h>
#include <pcl/io/pcd_io.h>

int main(){
    pcl::PointCloud<pcl::PointXYZ>::Ptr cloud_in(new pcl::PointCloud<pcl::PointXYZ>);
    pcl::io::loadPCDFile("input.pcd", *cloud_in);

    pcl::ConvexHull<pcl::PointXYZ> chull;
    chull.setInputCloud(cloud_in);
    chull.setDimension(3);
    chull.setComputeAreaVolume(true);

    pcl::PointCloud<pcl::PointXYZ>::Ptr cloud_hull(new pcl::PointCloud<pcl::PointXYZ>);
    chull.reconstruct(*cloud_hull);

    std::cout << "Convex hull area: " << chull.getTotalArea() << std::endl;
    std::cout << "Convex hull volume: " << chull.getTotalVolume() << std::endl;

    pcl::io::savePCDFile("hull.pcd", *cloud_hull);

    return 0;
}

3.3 高级示例：输出PolygonMesh格式

#include <pcl/surface/convex_hull.h>
#include <pcl/point_types.h>
#include <pcl/io/pcd_io.h>
#include <pcl/io/vtk_io.h>

int main(){
    pcl::PointCloud<pcl::PointXYZ>::Ptr cloud_in(new pcl::PointCloud<pcl::PointXYZ>);
    pcl::io::loadPCDFile("input.pcd", *cloud_in);

    pcl::ConvexHull<pcl::PointXYZ> chull;
    chull.setInputCloud(cloud_in);
    chull.setDimension(3);

    pcl::PolygonMesh mesh;
    chull.reconstruct(mesh);

    std::cout << "Mesh has " << mesh.cloud.width * mesh.cloud.height << " points" << std::endl;
    std::cout << "Mesh has " << mesh.polygons.size() << " polygons" << std::endl;

    pcl::io::saveVTKFile("convex_hull.vtk", mesh);

    return 0;
}

4. 总结

本文重点介绍了 pcl::ConvexHull 类的核心原理、主要参数及使用方法。作为一种基础的计算几何算法，凸包在算法设计中占有重要地位。通过对比分析，展示了2D和3D凸包计算的区别，并提供了详细的C++代码示例，希望能帮助你在3D点云处理项目中更有效地应用该功能，实现精确的碰撞检测或物体识别。
