硬件产品研发全流程解析：从市场调研到试产的V3.0实践

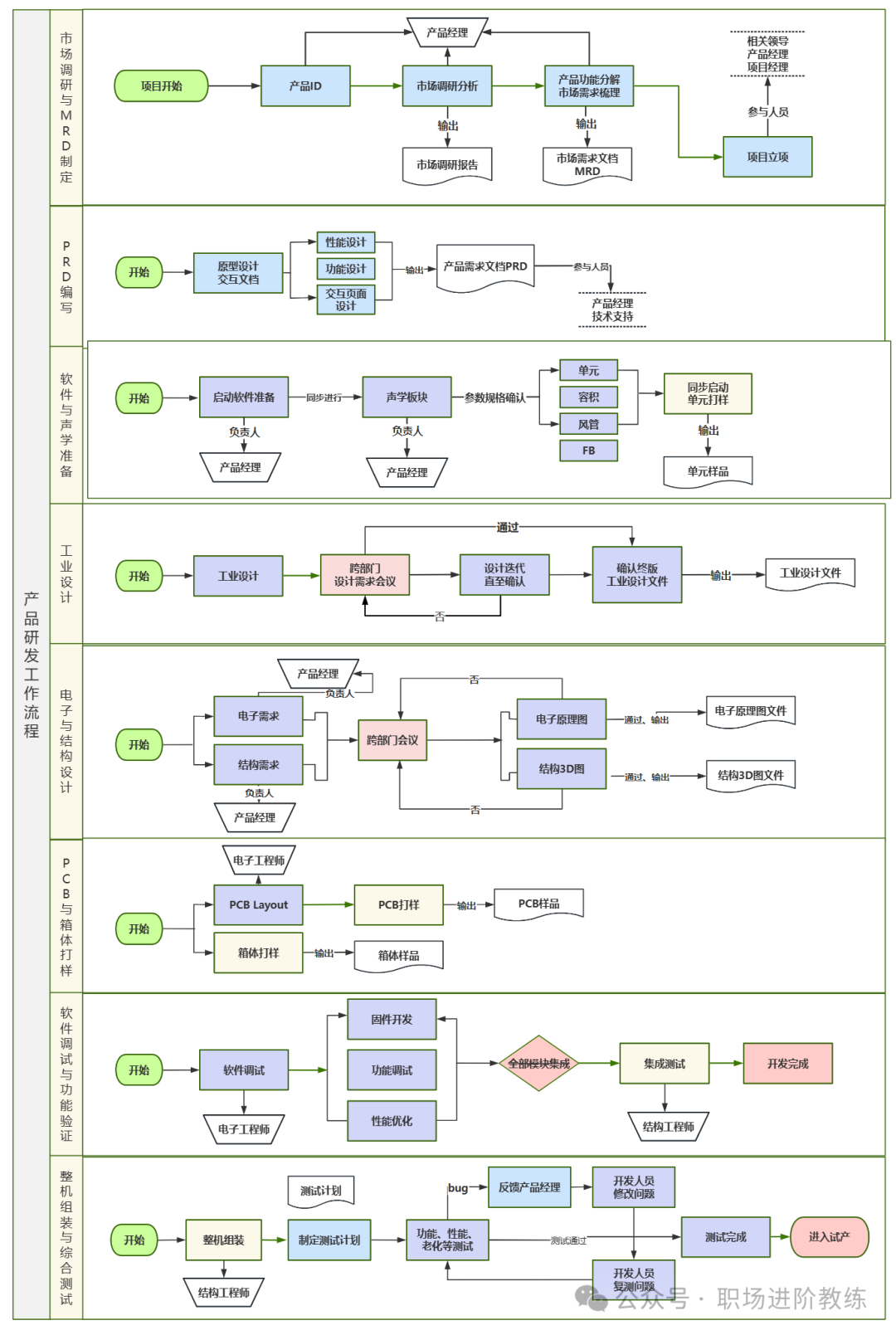

面对一个硬件产品从无到有的诞生过程，团队内部是否经常遇到职责不清、流程混乱、返工频繁的窘境？一份清晰、可执行的研发工作流程，不仅是管理者的“定盘星”，更是研发团队的“行军图”。本文将详细拆解一套经过验证的硬件产品研发V3.0流程，涵盖了从市场调研到最终试产的八大关键阶段，希望能为你的产品开发提供一份切实可行的参考。

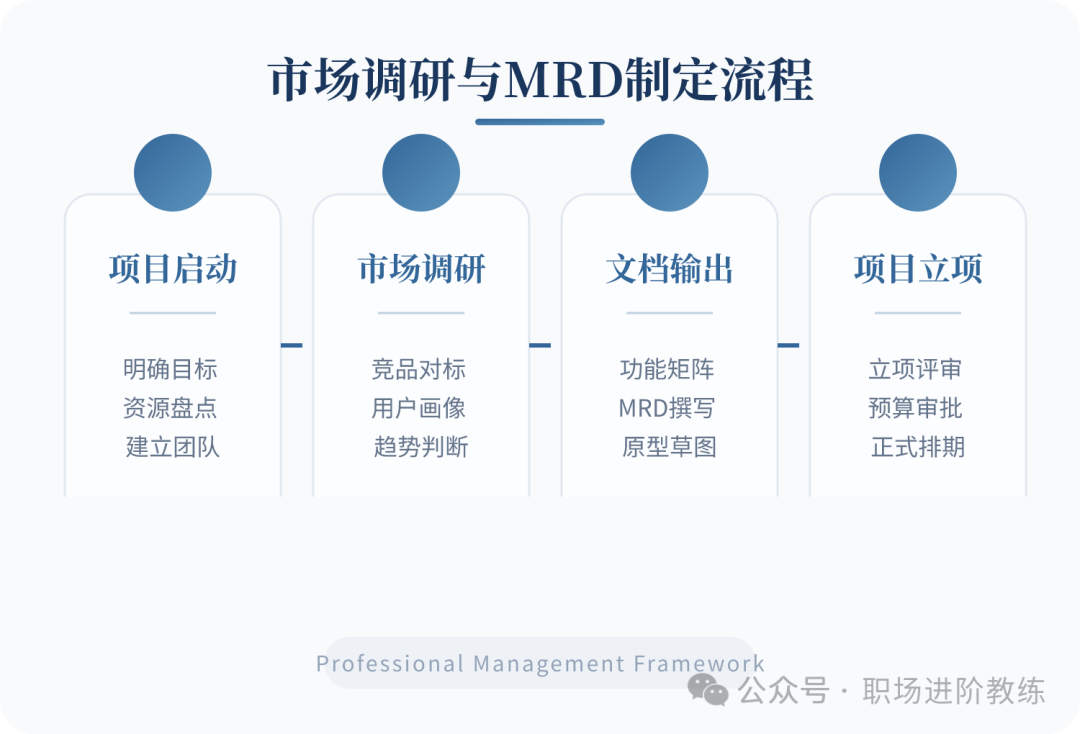

第一阶段：市场调研与 MRD 制定

核心目标：明确产品方向，输出市场需求文档，完成项目立项。

这是所有故事的起点，直接决定了产品未来的命运。本阶段的核心产出是MRD（市场需求文档），它为后续所有工作框定了边界。

1. 项目启动：由产品经理主导，明确产品定位（ID），锚定研发方向。
2. 市场调研分析：开展用户、竞品、行业三位一体的深度调研，输出《市场调研报告》，精准识别市场痛点与潜在机会。
3. 需求梳理与文档输出：基于调研报告，对产品功能进行矩阵式分解，梳理市场需求，最终输出《市场需求文档（MRD）》。这份文档将清晰定义产品的核心价值与功能范围。
4. 项目立项：提交正式立项申请，召集相关领导、产品经理、项目经理等进行立项评审，完成预算审批与正式排期。

第二阶段：PRD 编写

核心目标：将市场需求转化为可供技术团队执行的产品需求文档。

MRD解决了“做什么”和“为什么做”的问题，而PRD（产品需求文档）则要回答“怎么做”。

1. 原型与交互设计：基于已确认的MRD，产品经理需牵头开展性能指标设计、具体功能设计以及交互页面设计，输出可交互的原型设计文档。
2. PRD 输出：整合所有设计成果，输出详尽的《产品需求文档（PRD）》。这份文档必须明确产品的每一个功能细节、交互逻辑、性能指标、验收标准等，确保技术团队理解无歧义。
3. 参与角色：本阶段由产品经理主导，但必须邀请技术负责人或核心开发人员参与评审，确保需求在技术上是可落地的，避免后期出现“空中楼阁”。

第三阶段：软件与声学准备

核心目标：完成软件与声学模块的前期准备与核心单元的打样验证。

对于智能硬件或音频类产品，软件和声学是决定产品体验的核心，需要尽早启动。

1. 并行启动：由产品经理负责协调，同步启动软件底层框架准备与声学板块的初步设计工作。
2. 声学参数确认：声学工程师需要基于产品定义，确认扬声器单元规格、箱体有效容积、风管（倒相管）设计、反馈抑制（FB）算法等关键参数。
3. 单元打样：参数一经确认，立即向供应商发起核心单元（如扬声器）的打样请求，获取物理样品，为后续的整机集成与调试验证提供实物基础。

第四阶段：工业设计

核心目标：确定产品的最终外观与初步结构方案，输出可用于后续深化设计的工业设计文件。

颜值即战斗力，好的工业设计是产品成功的一半。

1. 方案设计：工业设计师根据产品定义和PRD，输出多套初步的外观与结构创意方案。
2. 跨部门评审：召开由产品、结构、电子、市场等多部门参与的设计需求评审会，从美学、工艺、成本、用户体验等多角度评估方案的可行性。
3. 迭代确认：方案通过评审后，根据反馈进行多轮设计迭代优化，直至最终确认。输出可用于开模的终版《工业设计文件》；若方案未通过，则需返回修改。

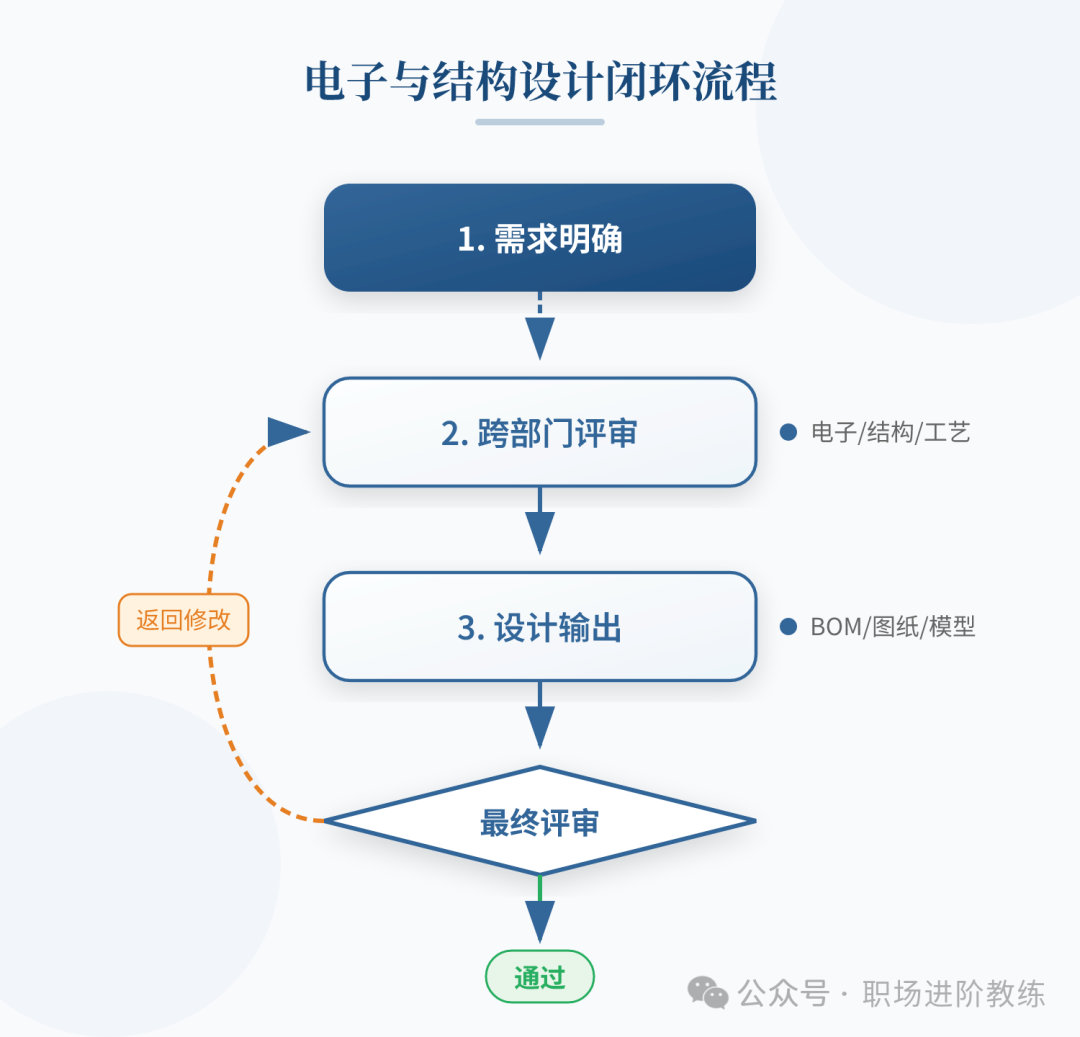

第五阶段：电子与结构设计

核心目标：完成电子与结构的详细工程设计，输出可用于生产的图纸文件。

这是将概念转化为可制造实体的关键一步，需要极高的严谨性。

1. 需求明确：产品经理需将PRD中的功能需求，拆解为具体的电子硬件需求（如主控芯片选型、接口定义、传感器规格等）和结构设计需求（如内部堆叠、散热设计、装配关系等）。
2. 跨部门评审：召开电子、结构、工艺（DFM）、采购等多部门参与的详细设计评审会，确保设计在电气性能、机械强度、可制造性、成本等方面均达标。
3. 设计输出：评审通过后，电子工程师输出详细的《电子原理图文件》，结构工程师输出《结构3D图文件》及2D工程图纸。若评审不通过，设计需返回修改直至满足所有要求。

第六阶段：PCB 与箱体打样

核心目标：获取关键硬件的实物样品，验证设计的正确性。

这是第一次将图纸变为现实，任何设计错误都会在此阶段暴露。

1. PCB 打样：由电子工程师主导，根据原理图完成PCB Layout（布线设计），然后发往PCB工厂进行打样，制作出第一批PCB裸板样品。
2. 箱体打样：同步进行，由结构工程师提供3D文件，通过3D打印、CNC加工或简易模具等方式，制作出第一批产品外壳（箱体）样品。

第七阶段：软件调试与功能验证

核心目标：完成各软件模块的开发与集成，在样机硬件上初步验证核心功能的可行性。

软硬件开始首次“联姻”，这是发现问题、解决问题的密集期。

1. 模块开发与调试：由嵌入式软件工程师负责，基于PCB样板进行底层驱动开发、功能逻辑实现、初步的功能测试与性能优化。
2. 模块集成：在结构工程师的协助下，将PCB、单元、箱体等所有样品进行初步组装，形成工程样机。随后进行软硬件集成测试，验证各模块能否正常协同工作。
3. 开发完成：当所有核心功能在工程样机上得到验证，且未发现阻断性问题后，可标记为“开发完成”，进入下一阶段的整机全面测试。

第八阶段：整机组装与综合测试

核心目标：完成整机集成与全面严格的测试验证，使产品达到可小批量试产的状态。

这是产品量产前的最后一次全面“体检”，旨在发现并消灭所有潜在缺陷。

1. 整机组装：使用更接近量产工艺的物料和工装，由生产或工程人员进行规范的整机组装。
2. 综合测试：依据提前制定的详尽测试计划，对组装好的整机进行功能、性能、可靠性、环境适应性、老化等一系列全面测试。
3. 问题闭环：测试中发现的任何bug，均需记录并反馈至产品经理，由其协调开发人员定位修改。修改后必须进行复测，形成严格的“测试-修复-验证”闭环，直到所有问题被解决。
4. 进入试产：当综合测试全部通过，产品稳定性和一致性达标后，即可标记为“测试完成”。至此，产品研发流程告一段落，正式转入小批量试产阶段，为最终的大规模量产铺平道路。

产品研发是一个复杂的系统工程，环环相扣。V3.0流程的价值在于它定义了清晰的阶段、产出和决策节点，让跨部门协作有章可循，能有效管控风险、提升效率。当然，每家公司都需要根据自身产品和团队特点，对流程进行适配和裁剪。如果你对产品研发管理有更多想法或疑问，欢迎来云栈社区与更多的同行交流探讨。
