🧭 云栈导读｜为什么运维也要懂底层驱动？
坦白讲，很多运维和 SRE 兄弟对内核驱动有一种天然的抵触感，总觉得那是底层 C 语言开发该干的活，跟自己没啥关系。
但说实话，线上机器 /dev 目录下突然冒出个奇怪节点，或者排查 fd 句柄泄漏查到头秃时，不懂点底层逻辑，排障真的只能靠猜。我们每天操作的串口设备、/dev/null、/dev/zero，背后全靠字符设备驱动在撑着。
今天这篇文章，我特意从 云栈社区( YunPan.Plus ) 挑出来的干货。原作者把 struct cdev、file_operations 这些看似枯燥的结构体，用面向对象思想和 VFS 协作流程串得明明白白。读完这篇你会发现，平时敲的那个简单的 open() 命令，在内核里其实跑了一场精密的接力赛。
一、初识字符设备：名字从哪里来？
1.1 字符设备名字的历史渊源
Linux 内核把设备驱动分为三大类：字符设备（character device）、块设备（block device）和网络设备（network device）。其中字符设备是最基础、最常见的一类。
“字符设备”这个名字，第一印象大概是：这种设备在接收和发送数据时以单个字符为单位。其实这个名字的背后，既有历史渊源，也藏着内核的设计哲学。
历史渊源：
字符设备最早可以追溯到 1970 年代的 Unix 系统。那时有一种常见的外部设备是电传打字机——键盘和打印机组合的终端设备。用户敲键盘时设备一次发送一个字符到计算机，计算机输出时也是一个字符一个字符打印出来。
这种设备天然就是逐字符处理的，没有随机访问的需求。Unix 设计中，这类设备统一称为 character devices（字符设备），以区别于磁带、磁盘这类每次读写固定大小的块的设备。
所以“字符”这个词，直接来源于早期字符终端的工作方式：按字符流传输数据。
设计理念：
Linux 继承了 Unix 的设备模型，老规矩：一切皆文件。但不同设备类型的访问方式有本质区别。
字符设备的核心理念是提供一个无结构的、连续的字节流接口，就像水管里流出的水，只管读写字节，不关心块或结构。而块设备有固定大小的块，支持随机访问，并且有内核缓冲。
在早期 ASCII 编码时代，一个字符就是一个字节，字符流也就等于字节流。即使后来出现了 Unicode、多字节编码，依然延续了字符设备的叫法。
现在，写一个控制 LED 或读取传感器数据的驱动，它也叫字符设备驱动，因为符合同样的抽象模型——用户空间通过 read、write 或 ioctl 操作一个流。
理解了这个名字的来龙去脉，再看代码时就会更有感觉。它承载着设备模型核心理念的历史沉淀。
1.2 如何在 Linux /dev 目录下识别字符设备？

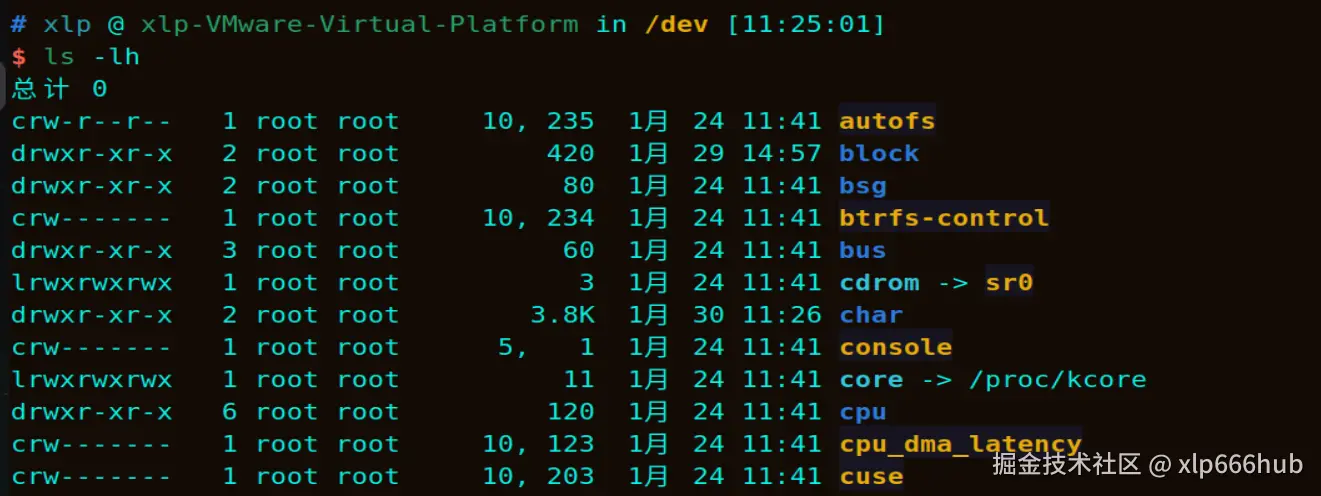

Linux 将几乎所有设备都抽象为文件，这些文件通常位于 /dev 目录下，可以用 ls -lh 命令查看：
可以看到，权限列最前面字母为 c，就代表这是一个字符设备；若最前面字母为 b，则代表这是一个块设备。
此外，每个设备文件都有一个主设备号和一个次设备号：
上图中第一个字符设备 autofs，主设备号为 10，次设备号为 235。
下面简单介绍一些比较常见的字符设备：
/dev/ttyS*：串口设备，用于串口调试。/dev/tty*：终端设备，用于控制台的输入输出。/dev/null：空设备，读取会返回 EOF，常用于将无用输出重定向到空设备。/dev/zero：读取该设备会返回全 0 字节。/dev/input/*：输入设备，比如鼠标、键盘、触摸屏等。
这些都是典型的字符设备，用户空间程序通过 open/read/write/close 操作它们，就像操作普通文件一样。
1.3 字符设备、块设备、网络设备三者对比
为了更好地区分字符设备与其他两种设备，咱们简单对比一下三者的特点：
二、字符设备驱动的抽象模型与核心结构体
在第一章中，我们看到了字符设备在用户空间的表现形式——位于 /dev 下的特殊文件。
用户程序通过熟悉的 open()、read()、write()、close() 系统调用操作它们。但这些操作最终是如何落实到真实硬件上的呢？这就涉及 Linux 内核对设备驱动的抽象模型。
2.1 用面向对象思想理解字符设备驱动框架
Linux 内核虽然是纯 C 语言写的，但驱动框架里全是面向对象编程（OOP）的影子。
我们可以把一个字符设备驱动想象成一个类：
- 设备本身就像一个类（比如 LED 驱动类、传感器驱动类）
- 每个打开的设备文件就像这个类的一个实例
- 用户空间的
read/write/ioctl 调用就像调用这个实例的方法
内核通过结构体和函数指针，在 C 语言中巧妙实现了多态、封装和继承：
- 同一个
file_operations 结构体可以被多个不同设备共享
- 不同设备的实例可以通过
private_data 携带自己专属的状态
- 函数指针表使不同设备可以实现不同的
read/write 行为
在 Linux 内核中，字符设备被抽象为具体的数据结构 struct cdev。当我们想添加一个字符设备时，就要将这个对象注册到内核中，通过创建一个设备节点绑定对象的 cdev。
当我们对这个文件进行读写操作时，就可以通过虚拟文件系统（VFS） 在内核中找到这个对象及其操作接口，从而控制实实在在的设备。这种设计让驱动框架高度模块化——内核只关心接口，不关心具体实现。
2.2 四大核心结构体详解
前面提到过，Linux 使用设备编号来表示设备：
dev_t 是一个 32 位的数，用来表示设备编号，高 12 位表示主设备号，低 20 位表示次设备号。
所有设备都以文件的形式存放在 /dev 目录下，这些设备节点是连接内核与用户空间的枢纽。
2.2.1 struct cdev：字符设备的内核描述符
内核用 struct cdev 结构体来描述一个字符设备，该结构体在内核源码中定义如下：
各成员含义如下：
struct kobject kobj：内嵌的内核对象，通过它将设备统一加入到 Linux 设备驱动模型中管理。struct module *owner：驱动程序所在的内核模块对象的指针。const struct file_operations *ops：定义了文件操作，包含对文件进行打开、关闭、读写等操作的函数指针。struct list_head list：将系统中的字符设备集中起来的侵入式链表，内核源码中经常能看到它。dev_t dev：字符设备的设备号。unsigned int count：属于同一主设备号的次设备号的个数。
2.2.2 struct file_operations：驱动与用户空间的操作接口
这个结构体中的成员都是函数指针。
编写驱动程序时，需要编写对应的函数并让相应的函数指针指向它。这样一来，用户空间执行某个操作时，控制权就会通过 file_operations 结构体交到对应的执行函数手中。

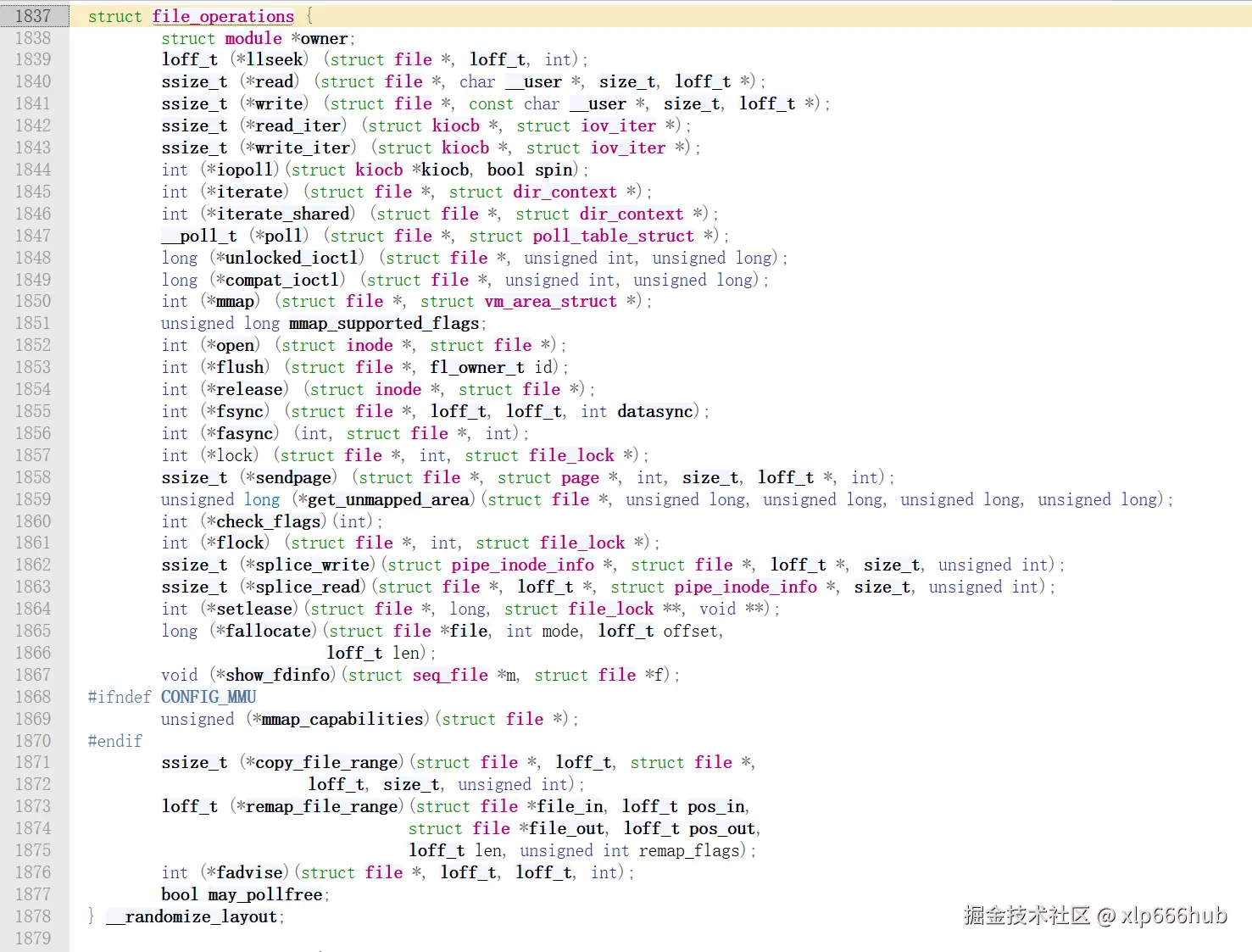

该结构体在 Linux 内核源码中的定义如下（行号 1837 起）：
它的成员非常多，但实际上我们只会用到其中的一小部分，其他未用到的函数指针置为 NULL。最常用的几个：
struct module *owner：一般填 THIS_MODULE，用来防止模块被卸载。llseek：用于修改当前文件的读写位置，返回值为偏移后的位置。read：用于读取设备中的数据。第二个参数是 char __user * 类型的缓冲区，__user 修饰表明该变量所在的地址空间属于用户空间，内核模块不能直接使用该数据，需要使用 copy_to_user 函数来进行操作。write：用于向设备写入数据。访问 __user 修饰的数据缓冲区时，需要先使用 copy_from_user 函数将数据从用户空间拷贝到内核空间的缓冲区。open：设备驱动第一个被执行的函数，一般在这个函数中初始化硬件。release：在 file 结构体被释放时调用，对应用户态的 close()。
2.2.3 struct file：每次 open() 的独立实例
内核中使用 struct file 结构体来表示每个打开的文件。
也就是说每打开一个文件，内核都会创建一个 struct file 结构体，并将对该文件的操作函数传递给该结构体的成员变量 f_op。当文件所有实例被关闭后，内核才会释放这个结构体。

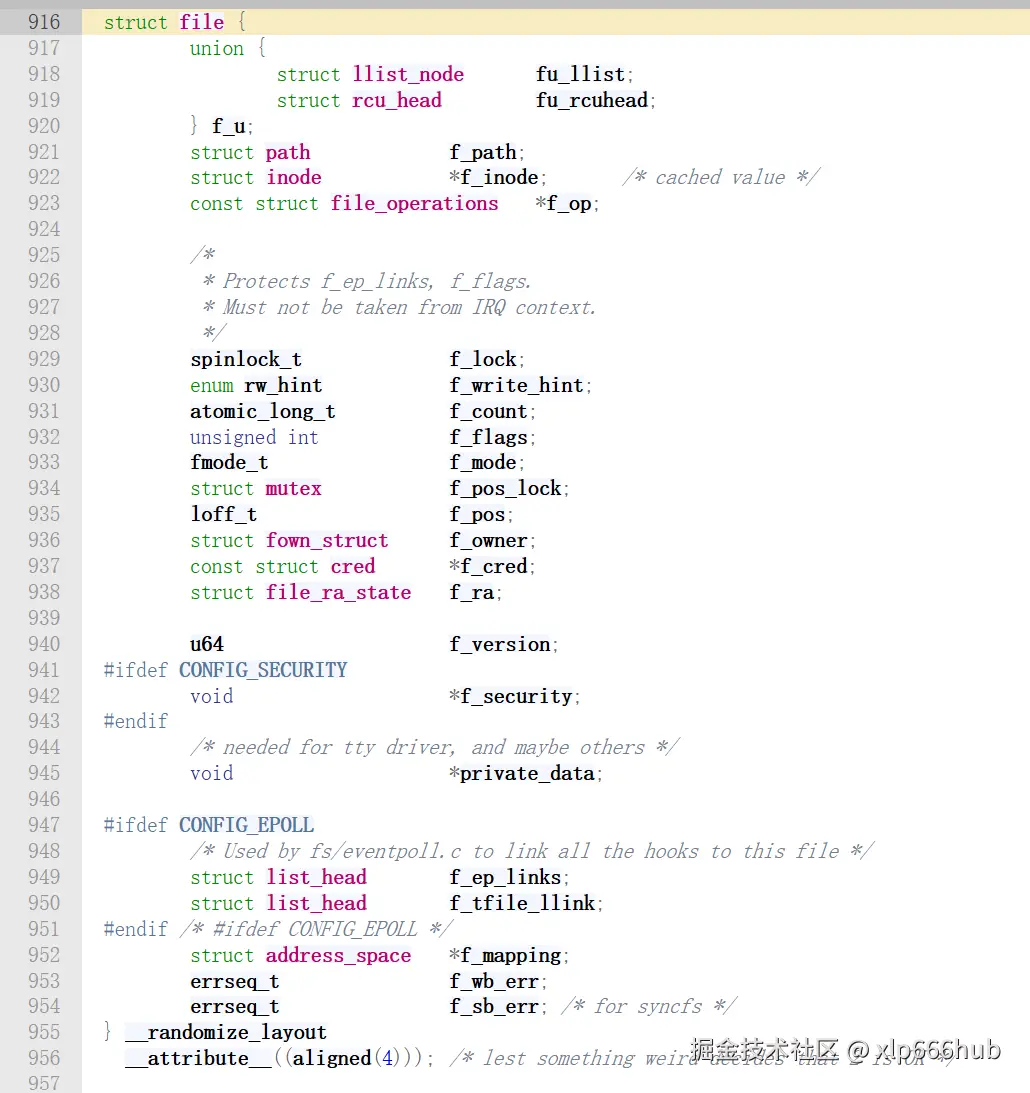

该结构体在内核源码中的定义如下（行号 916 起）：
这个结构体成员也很多，但我们只需要重点关注两个：
f_op：用来存放文件操作相关函数指针。private_data：该指针变量只用于设备驱动程序中，内核并不会对该成员进行操作。通常用于指向描述设备的结构体——比如在 open() 中分配一个结构体保存设备状态（缓冲区、锁等），在 release() 中释放。
2.2.4 struct inode：文件在磁盘上的唯一实体
inode 结构体在内核内部表示一个文件，是 Linux 管理文件系统的最基本单位。
这两个东西初学者特别容易搞混。咱们直接对比看：
| 结构体 |
代表含义 |
生命周期 |
struct file |
文件的一次打开实例，进程私有 |
随 open() 创建，随 close() 释放 |
struct inode |
文件在磁盘上的实体 |
与文件本身共存亡 |
同一个文件被打开多少次，就有多少个 struct file，但它们的 f_inode 成员指向的是同一个 struct inode 结构体。
inode 结构体包含文件的访问权限、所有者、大小、创建时间、修改时间、访问时间等基本信息。
2.3 VFS 协作流程全解析：一次 open() 背后发生了什么？
这几个结构体怎么联动？全靠 VFS（虚拟文件系统）在中间牵线搭桥。VFS 把所有的文件统一抽象，使得用户层可以用最平常的 read 和 write 来操作设备文件。
下面以一个简单的字符设备驱动 my_chrdev 为例，完整走一遍从加载到卸载的生命周期：
① insmod 加载驱动模块
在命令行使用 insmod 加载内核模块时，发生了以下一系列操作：
- 使用
alloc_chrdev_region 分配设备号
- 使用
cdev_init 初始化 cdev
- 使用
cdev_add 将 cdev 注册到内核，在内核内部建立 dev_t → struct cdev 的映射
- 使用
class_create 和 device_create 在 /dev 目录下自动创建设备节点
到这一步，/dev 目录下就已经出现了 my_chrdev。
② 用户空间调用 open()：CPU 如何陷入内核态？
用户空间调用 open 打开设备文件时，由于发生了系统调用，CPU 会从用户态陷入内核态，经过以下步骤：
- VFS 层根据文件路径找到对应的
struct inode
- 从
inode 中取出设备号 dev_t
- 用
dev_t 查找对应的 struct cdev
- 内核为这次打开分配一个
struct file 结构体
- 通过
struct file 的 f_op 成员得到 open 操作的函数指针
- 调用驱动程序中实现的初始化函数
- CPU 切回用户态，返回文件描述符
fd
避坑细节： open 时创建 struct file 后，后续的 read/write/close 会直接从文件描述符表找到已经缓存的 struct file，而不需要每次都重新查找 inode。这个细节在分析高并发 I/O 性能问题时非常关键。
③ read / write / ioctl 操作流程
拿到文件描述符 fd 后，就可以对文件进行读写操作：
- CPU 陷入内核态
- 经过 VFS 层找到
struct inode，进而找到 struct file
- 通过
f_op 成员得到 read 或 write 操作对应的函数指针
- 执行驱动程序中编写的函数，实现对硬件或设备私有数据的操作
- CPU 切回用户态
④ close() 与 struct file 的释放
用户程序执行 close 时：
- CPU 陷入内核态
- 通过 VFS 找到
struct inode，然后找到 struct file 中 f_op 结构体里的 release 指针
- 执行驱动程序中编写的释放函数
- 对应的
struct file 结构体被释放
⑤ rmmod 卸载驱动模块：资源回收
执行 rmmod 时，需要释放加载时申请的设备号、注销 cdev 等资源。到这里才算真正结束整个生命周期。
🔖 云栈点评｜运维视角的踩坑启示
说实话，看完这篇底层逻辑，再回头看咱们平时排查的那些“疑难杂症”，很多都能对上号了。
比如 struct file 和 struct inode 的区别，简直是排查文件句柄耗尽（Too many open files 报错）的理论基础——fd 泄漏往往是因为进程里的 struct file 没释放，而磁盘上的 inode 其实好好的，这也是为什么有时候你删了日志文件但磁盘空间依然不释放的原因。
另外，VFS 里的缓存机制也挺有意思。open 之后直接走描述符表找缓存，不再查 inode，这设计确实能扛高并发。
最后留个坑： 既然 open 之后内核会缓存 struct file，那如果在这个期间，底层真实的硬件设备突然被拔掉了（比如 USB 串口线被物理扯断），用户态继续调 write 会发生什么？内核是怎么防止系统直接崩溃的？
欢迎在评论区聊聊你的踩坑经历或者看法！想深入研究运维与系统底层技术的兄弟，也可以来 云栈社区 - 运维/DevOps/SRE 板块 ( YunPan.Plus ) 找找灵感。
