1. VPC（虚拟私有网络）

概念：虚拟私有云（Virtual Private Cloud，简称 VPC）是云原生服务商提供的一种隔离的、用户可自定义配置的虚拟网络环境。它允许用户在云端构建一个逻辑上独立的网络空间，实现资源的灵活管理与安全隔离，是云服务器网络架构的核心组成部分。简单来说，VPC就是云平台为租户提供的私有资源集合，不同私有网络之间在二层是逻辑隔离的。

2. VPC网络划分

一个典型的VPC网络可以根据流量走向和业务场景，划分为内部网络、外网网络、专线网络和公共服务网络。

划分	核心定义	流量方向/范围	关键特性	典型应用场景
内网网络	VPC内相同或不同子网中云主机间的网络，是云主机内部交互的核心网络	东西向（VPC范围内）	1. 云主机通过内网IP通信； 2. 默认不经过防火墙； 3. 仅在VPC内流转，不对外暴露	VPC内Web服务器与应用服务器互访、应用服务器访问数据库服务器
外网网络	VPC中云主机与外部因特网交互的网络，支持云主机访问外网或对外提供服务	南北向（VPC与外部因特网）	1. 需绑定弹性IP（EIP）实现通信； 2. 开启云防火墙后，流量需经防火墙清洗； 3. 承担内外网数据交互职责	云主机下载外网软件、对外提供Web服务（如电商平台对公网开放）
专线网络	VPC与租户云下本地数据中心/托管设备实现二层直接连通的网络，是VPC向云下的延伸	跨域（VPC与云下数据中心）	1. 云上VPC与云下网络属于同一网络的两部分； 2. 支持二层直接连通，无路由转发损耗； 3. 保障云下设备与云上资源的私网访问	云上云主机访问云下本地数据库、云下办公电脑访问云上业务系统
公共服务网络	为租户VPC内云主机访问平台公共服务提供连通性的专用网络	定向（VPC与平台公共服务域）	1. 需为路由器出接口分配专用EIP（仅可访问公共服务）； 2. 流量经策略路由引流至公共服务网关； 3. 仅支持访问平台预设公共服务	Windows授权、数据库服务、对象存储服务

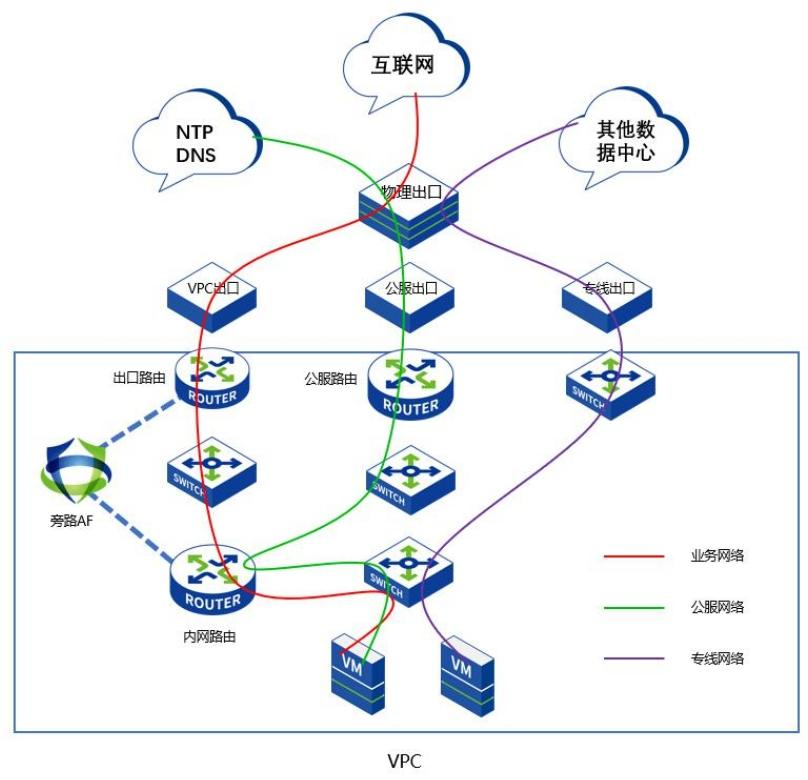

下图清晰地展示了这四种网络在整体架构中的位置与流量走向：

3. VPC核心能力详解

3.1 多线路出口

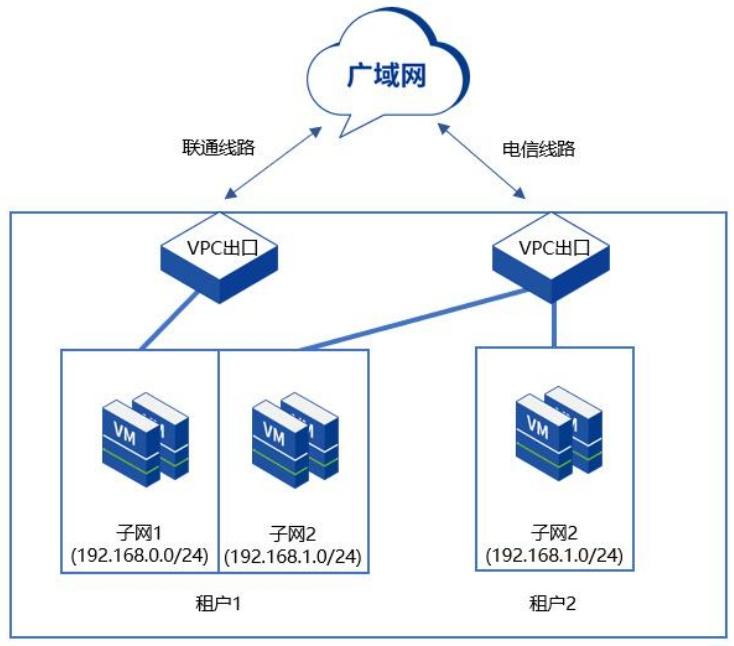

VPC出口由管理员统一规划，支持为单个资源池或网络连通域配置多个网络出口。租户可以根据业务需求选择不同线路的出口转发流量，满足多运营商接入与流量分流需求。这是构建高可用、高性能网络的基础。

1. 出口规划：管理员需在资源池/连通域中创建“物理出口”，并将其与云主机网口绑定，确保VPC流量从指定出口流出。
2. 线路支持：可关联不同ISP（互联网服务提供商）线路，如联通、电信、移动等，每个线路对应独立的VPC出口（如联通线路出口IP段192.168.0.0/24、电信线路出口IP段192.168.1.0/24）。
3. 流量隔离：当不同类型流量（如外网流量、专线流量）需复用同一物理出口时，通过划分VLAN实现逻辑隔离，避免流量冲突。

关键特性

• 租户创建弹性IP（EIP）时，可自主选择绑定的线路出口，灵活适配业务对网络线路的需求。
• 支持“一资源池多出口”，单个资源池可同时关联联通、电信等多线路出口，提升网络接入灵活性。

应用场景

1. 跨区域业务：如租户在南方地区优先使用电信线路出口，北方地区优先使用联通线路出口，以降低网络时延，优化用户体验。
2. 线路冗余：同时配置多线路出口，当某一ISP线路故障时，可快速切换至其他线路，保障业务网络连续性。

3.2 租户多VPC隔离能力

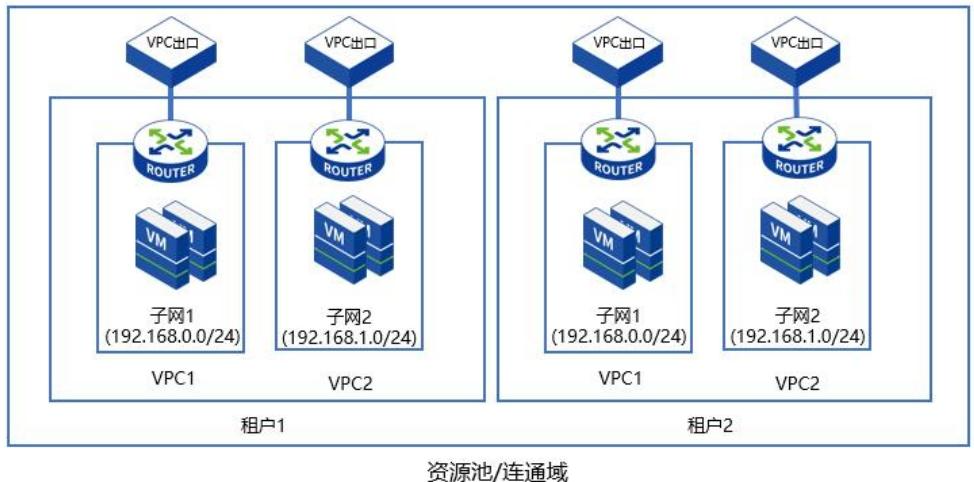

该能力支持租户在单个资源池内创建多个独立的VPC，每个VPC都是一个逻辑隔离的虚拟私有网络，可以单独划分子网、配置网络规则，从而实现租户内部不同业务（如开发、测试、生产）的网络隔离。

1. 隔离机制：不同VPC间通过二层逻辑隔离（通常基于VXLAN技术），VPC内流量默认不与其他VPC互通。
2. 子网复用：多个VPC可以复用相同的子网段（如租户1的VPC1与租户2的VPC1均可使用192.168.0.0/24子网），无需担心IP地址冲突问题。
3. 资源独立：每个VPC可独立配置弹性IP、安全组、路由器等网络资源，彼此互不干扰。

关键特性

1. 租户级隔离：同一租户的不同VPC（如“研发VPC”与“生产VPC”）实现严格的业务隔离，有效避免了研发环境对生产环境的网络影响。
2. 灵活扩展：租户可根据业务增长动态创建新的VPC，无需调整现有VPC的配置，架构扩展性强。

应用场景

1. 业务分区：企业租户将“办公业务”、“电商业务”、“数据备份业务”分别部署在不同VPC，实现网络层面的业务隔离，降低安全风险。
2. 多项目管理：IT服务商为不同客户（租户）创建独立VPC，或为同一客户的不同项目创建独立VPC，保障资源与数据隐私。

3.3 分布式虚拟交换机（DVS）

VPC内的每个子网都对应一个分布式虚拟交换机（DVS）。它通过VXLAN协议实现跨节点流量隔离与转发，为VPC提供了灵活、可扩展的二层网络支撑。

1. VXLAN隔离：每个DVS会分配一个全数据中心唯一的VXLAN ID，通过VXLAN隧道封装数据包，从而实现不同子网/VPC间的流量隔离。
2. 分布式部署：DVS的功能分布在多个物理节点上，而非依赖单一的集中式设备，这有效避免了单点故障，并提升了网络转发效率。
3. 子网关联：VPC内的每个子网与一个DVS绑定，子网内的云主机通过该DVS实现二层互通（如同一子网内的云主机可以直接通信）。

关键特性

1. 大二层扩展：突破传统VLAN的4096个隔离域限制，VXLAN支持多达2^24个VXLAN ID，能够满足超大规模VPC与子网的隔离需求。
2. 流量高效转发：分布式架构减少了流量的绕行路径，降低了网络时延，非常适合高并发业务场景，如电商秒杀、实时数据处理。

应用场景

1. 大规模子网管理：当企业需要创建数百甚至上千个子网时，通过DVS与VXLAN可以实现高效的隔离与转发。
2. 跨节点云主机通信：当同一子网内的云主机分布在不同物理节点时，通过DVS建立的VXLAN隧道可以实现低时延的互通。

3.4 路由器转发与扩展

VPC通常由“内网路由器”和“外网路由器”组成，分别负责VPC内东西向流量转发与内外网南北向流量转换。同时，它还支持丰富的路由扩展功能，如ACL、静态路由、端口映射等。

双路由器分工

1. 内网路由器：核心负责VPC内不同子网间的东西向流量转发（例如，子网1的Web服务器访问子网2的数据库服务器）。这类流量默认不经过防火墙，以保障内部通信的高效率。
2. 外网路由器：作为VPC的外网网关，负责南北向流量转换（例如，云主机通过弹性IP访问外网）。它是弹性IP绑定、路由规则配置的核心作用点，通常支持主从EIP（仅主EIP作为默认出口IP）。

扩展功能

1. ACL（访问控制列表）：可以配置基于IP、端口、协议的访问规则，用于限制子网间或内外网的流量（例如，禁止某个子网访问外网的特定端口）。
2. 静态路由：管理员可以手动配置路由条目，指定特定目标IP段的流量转发路径（例如，将所有访问云下数据中心的流量，路由至专线出口）。
3. 网关接入：支持接入外部网络（因特网）、公共服务网络（访问平台文件存储/授权服务）、专线网络（连接云下数据中心），实现多网络场景的全面覆盖。

关键特性

1. 流量分类转发：通过内、外网路由器的明确分工，既兼顾了内部通信的效率，又保障了外部访问的安全性。
2. 灵活路由管控：支持ACL与静态路由等细粒度配置，能够满足企业复杂的网络访问控制需求。

应用场景

1. 内外网流量分离：内网路由器保障VPC内Web、应用、数据库服务器间的高效通信；外网路由器则通过防火墙清洗所有外网流量，提升整体安全性。
2. 专线路由配置：通过配置静态路由，将VPC内访问云下ERP系统的流量，直接路由至专线出口，避免经过公网传输，保障数据隐私和低延迟。

3.5 DNS与DHCP自动配置能力

VPC内的路由器会为每个子网自动创建DHCP Server Pool，提供IP地址分配、默认网关与DNS服务地址推送。这样一来，云主机启动后无需手动配置任何网络参数，极大简化了运维工作。

DHCP服务流程

1. 路由器为子网创建DHCP地址池，预设好IP地址范围、租期等参数。
2. 云主机启动后，会自动发起DHCP请求。路由器根据请求中的MAC地址查询IP-MAC绑定记录（如果存在则返回固定IP，否则动态分配一个），同时将默认网关和DNS服务器地址推送给云主机（通常DNS地址与默认网关一致）。

DNS代理服务
路由器集成了DNS代理功能。当VPC内的云主机通过域名访问服务（如公共服务或外网网站）时，如果本地DNS缓存中没有结果，路由器会代理转发DNS解析请求，并将获取到的目标IP返回给云主机。

关键特性

1. 自动化配置：云主机开机即可自动获取IP、网关、DNS，实现“零配置”上线，显著降低大规模部署的运维成本。
2. IP-MAC绑定：支持为关键的云主机（如数据库服务器）配置固定的IP地址，避免因IP变动导致的服务中断。

应用场景

1. 大规模云主机部署：企业一次性创建数十甚至上百台云主机时，依靠DHCP自动分配IP，无需人工逐台配置。
2. 域名访问公共服务：VPC内的云主机通过域名（如 oss.internal.yun.com）访问平台的对象存储服务，由路由器代理DNS解析，快速获取服务IP。

3.6 端口映射（DNAT）

端口映射（DNAT） 功能支持在VPC路由器上配置规则，实现弹性IP（EIP）的复用或安全管控。它允许租户通过单个EIP，为多台云主机的不同服务提供外网访问能力。

配置流程

• 首先，为VPC路由器分配一个EIP（可以是主EIP或从EIP）。
• 然后，针对需要对外提供服务的云主机（如Web服务器、FTP服务器），配置DNAT规则：将EIP的特定端口（例如80端口、21端口）映射至云主机的内网IP与对应端口。

灵活扩展

• 支持为同一台云主机的同一服务配置多条端口映射（例如，将EIP的80端口和8080端口都映射至云主机内网的80端口）。
• 也支持为不同的云主机配置不同的端口映射（例如，EIP的80端口映射至Web服务器，3389端口映射至用于远程管理的Windows主机）。

关键特性

1. EIP复用：无需为每一台需要对外提供服务的云主机都分配独立的EIP，可以显著降低公网IP资源的使用成本。
2. 安全隐藏：云主机的真实内网IP不对外暴露，外部用户只能通过EIP和指定的端口进行访问，有效减少了攻击面。

应用场景

1. 多服务共享EIP：租户通过一个EIP，同时对外提供Web服务（映射80端口）、FTP服务（映射21端口）、远程桌面服务（映射3389端口），并分别指向后端的多台云主机。
2. 安全访问控制：通过精细化的端口映射，仅开放必要的服务端口（如仅映射80/443），禁止其他所有端口的外网访问，提升云主机的安全性。

3.7 跨资源池VPC互通与HA能力

基于“网络连通域”（由多个资源池组成的互通网络域），VPC可以实现跨资源池互通与VPC出口高可用（HA），从而支撑起大规模、高可靠的业务部署。

跨资源池VPC互通

1. 在同一个连通域内，VPC的子网可以跨资源池分布（例如，资源池A的VPC子网1与资源池B的VPC子网1属于同一个逻辑子网）。子网内的云主机通过底层的VXLAN网络，能够实现跨资源池的直接互通（例如，VM1在资源池A，VM2在资源池B，二者可以直接ping通）。
2. VPC子网的连通范围是整个连通域，而云主机的调度范围仍然是单个资源池，这种设计兼顾了网络的灵活性与资源调度的效率。

VPC出口高可用（HA）

1. 外网/公服出口HA：当连通域中某一资源池发生异常时，该资源池上的VPC外网出口/公共服务出口路由器可以自动迁移至其他可用的资源池（前提是其他资源池配置了相同的物理出口，且弹性IP池互通）。
2. 专线出口HA：当资源池的专线出口发生异常时，可以自动迁移至其他配置了相同物理出口且专线可达的资源池，保障专线通信不中断。
3. 路由更新：弹性IP跨资源池迁移后，系统会自动更新上级网络（如运营商）指向该EIP的BGP路由，确保来自外部的访问流量能够被正确路由到新的出口。

关键特性

1. 大规模扩展：支持最多由128个资源池组成一个连通域，能够满足超大规模VPC的部署需求。
2. 高可靠保障：出口路由器具备跨资源池迁移的能力，有效避免了单一资源池故障导致整个VPC对外通信中断的风险。

应用场景

1. 跨区域业务部署：企业将“北京资源池”与“上海资源池”加入同一个连通域，使得VPC能够跨两地互通，轻松实现业务的异地容灾与负载均衡。
2. 核心业务高可用：为电商平台等核心业务的VPC外网出口配置跨资源池HA，当某一资源池发生故障时，出口自动迁移，保障终端用户的访问完全不受影响。
