嵌入式开发成本控制实战：从元器件选型到PCB打样的省钱指南

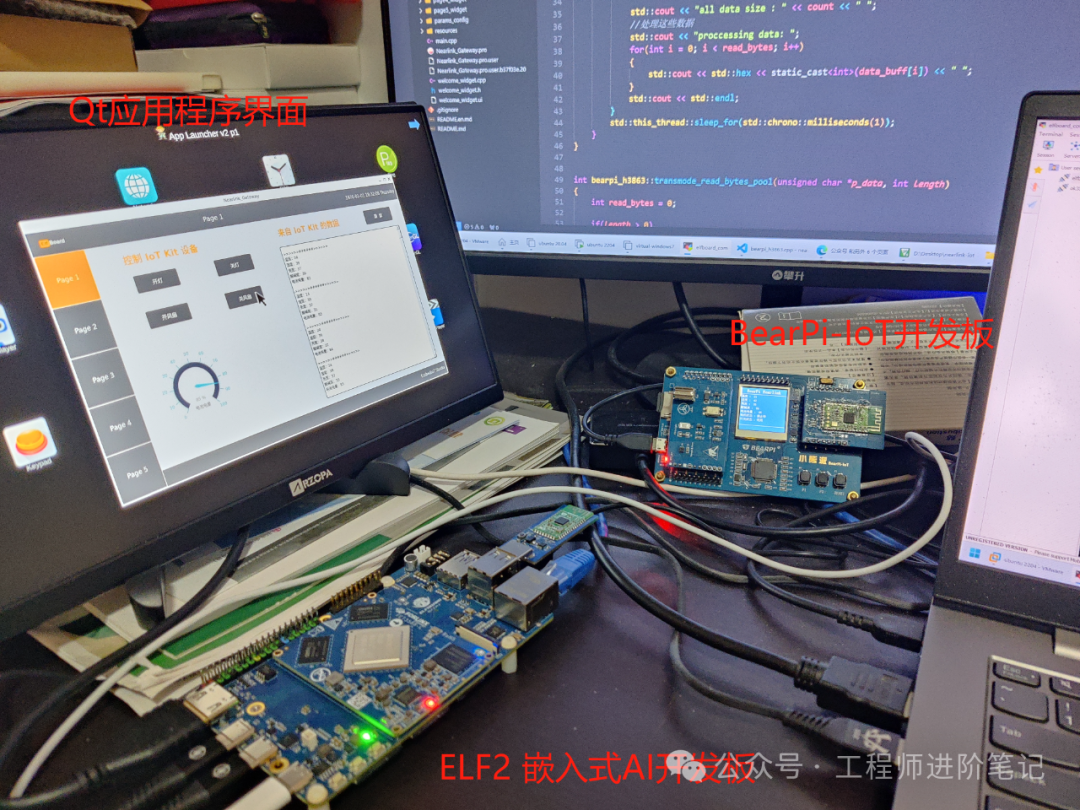

刚入行做嵌入式开发时，很多人都有过类似的“技术完美主义”心态，我也不例外。

比如，设计一块简单的控制板，却执着于选用昂贵的进口元器件；PCB打样时随意挑选厂家，结果样品成本严重超标。那时刚入门不懂，直到设计出来的板子让老板找上门谈话，才幡然醒悟：技术过硬只是基本，能够帮助老板有效控制成本，才是工程师越来越值钱的核心能力之一。

经过多年的项目历练，我总结了一套覆盖元器件选型、PCB打样、测试返工、批量生产全流程的“省钱秘籍”。今天，就结合我的亲身经历，聊聊在嵌入式软硬件开发中，如何实实在在地把控好成本。

元器件选型：省钱的第一步

元器件选型是控制成本最关键也最容易被忽略的一步。很多新手容易陷入“高性能=好方案”的误区，总觉得用上高端器件方案才靠谱。但老板真正需要的，是“性价比”。

举个简单的例子，驱动普通LED灯，新手可能执着于用单价四五块的进口高精度恒流芯片。但实际上，用通用的三极管电路一样能实现调光功能，成本却低得多。

再比如，我曾负责一款温湿度采集终端，初期方案选用单价12元的32位单片机。在做成本优化分析时发现，换成几块钱的8位单片机完全能满足功能和性能要求。按10K套的批量计算，仅MCU一项就省下了近10万元的成本。

关于元器件选型，有两个非常实用的技巧：

1. 优先选用通用物料。冷门型号不仅单价高，还容易缺货。一旦断货，要么高价囤库存，要么重新改版设计，无论哪种方式成本都会急剧上升。
2. 优先获取原厂免费样品。这能省下一笔不小的初期采购费用，避免打样失败造成的物料浪费。此外，批量采购时一定要多找2~3家供应商比价，同型号元器件在不同供应商之间的报价可能相差10%~20%。

PCB打样：控制成本的关键环节

PCB打样是另一个成本控制的关键点，也是我踩坑最多、总结经验最丰富的环节。样板成本与板卡尺寸、层数、工艺、厂家选择都密切相关，稍不注意就会导致预算超标。

以下几点经验，能帮你有效控制PCB打样成本：

1. 严格控制板卡尺寸。多数板厂对10cm x 10cm以内的板卡有特价优惠，一旦超过这个尺寸，打样费用往往会翻倍。（例如，嘉立创对10cm x 10cm以内的两层板打样一直提供免费服务。）

   我设计过一款蓝牙产品，初版PCB尺寸为12cm x 10cm，打样报价偏高。后来通过优化布局并采用元器件双面贴片，成功将尺寸压缩到9.8cm x 8cm，单次打样就节省了近400元。

2. 选择合理的样品数量。新手常常一次打样10块，其实初期测试有3~5块样品就足够了。待测试通过后，再进行小批量打样，可以有效避免样板浪费。

3. 简化工艺，避免过度设计。新手有时会追求“颜值”，选用黑色等特殊阻焊油墨，这会直接增加样板费用。在打样阶段，表面处理可以先用成本较低的喷锡工艺。

4. 不盲目追求极限工艺参数。要知道，0.2mm微孔的加工成本可能是0.3mm普通孔径的5倍。如果不是高密度封装的应用场景，优先选用常规的孔径线宽参数，能省则省。

高多层PCB的成本与品质平衡

在实际项目中，复杂的设计往往需要用到多层板。前阵子我做一块工业控制板，由于需要集成多路信号，普通的双面板已经无法满足布线要求，必须使用6~8层板。

当时我很纠结：一方面担心信号完整性不达标会拖慢调试进度，另一方面又害怕成本超标被老板批评。之前试过几家厂家，要么是样板品质不稳定，要么就是价格高得离谱。

我很早就知道嘉立创，后来还参加过他们组织的工程师线下活动，对这家公司的文化和品质把控有了更深了解。他们在多地自建工厂，能自主把控PCB制造全流程的品质。高多层板采用正片工艺，配备LDI激光曝光，0.1mm微孔和20:1厚径比也能稳定量产，产品线覆盖了1到64层PCB。

选择嘉立创进行高多层板打样，主要看中其性价比。相比传统厂家，它的高多层板打样价格有优势，例如6层板工程费减半，还能免费升级盘中孔工艺，这有助于进一步提升信号完整性。

近期，他们还扩展了高难度工艺，新增了64层超高层PCB和HDI（高密度互连）板，并支持盲埋孔工艺。64层板凭借超高集成度、精密层压对位和高厚径比钻孔技术，在高端工业、通信和服务器领域应用广泛。而HDI板以微盲埋孔和积层法为核心，提供极致的布线密度，激光钻孔盲孔最小可达0.075mm，非常适合对轻薄化和高速信号有要求的场景。

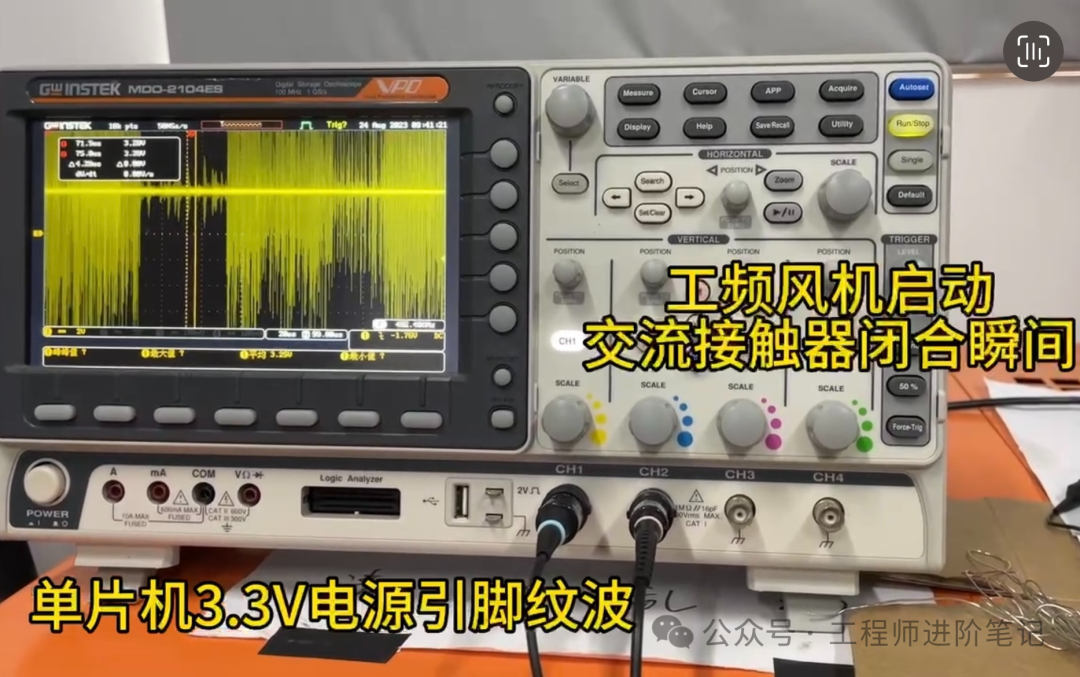

其他不可忽视的省钱技巧

除了元器件和PCB，还有两个容易被忽略但非常有效的降本方向：

1. 通过固件优化节省硬件成本。优秀的 软件开发 能替代部分硬件逻辑。例如，通过算法优化，可以减少特定功能芯片或外围电路的使用，从而在物料清单上直接省钱。
2. 批量生产的“打包价”与流程优化。在批量生产阶段，可以尝试与PCB厂家、元器件供应商谈判“打包价”。同时，优化生产流程、降低不良品率至关重要。不良品率每降低1%，就能节省大量的返工和物料报废成本。

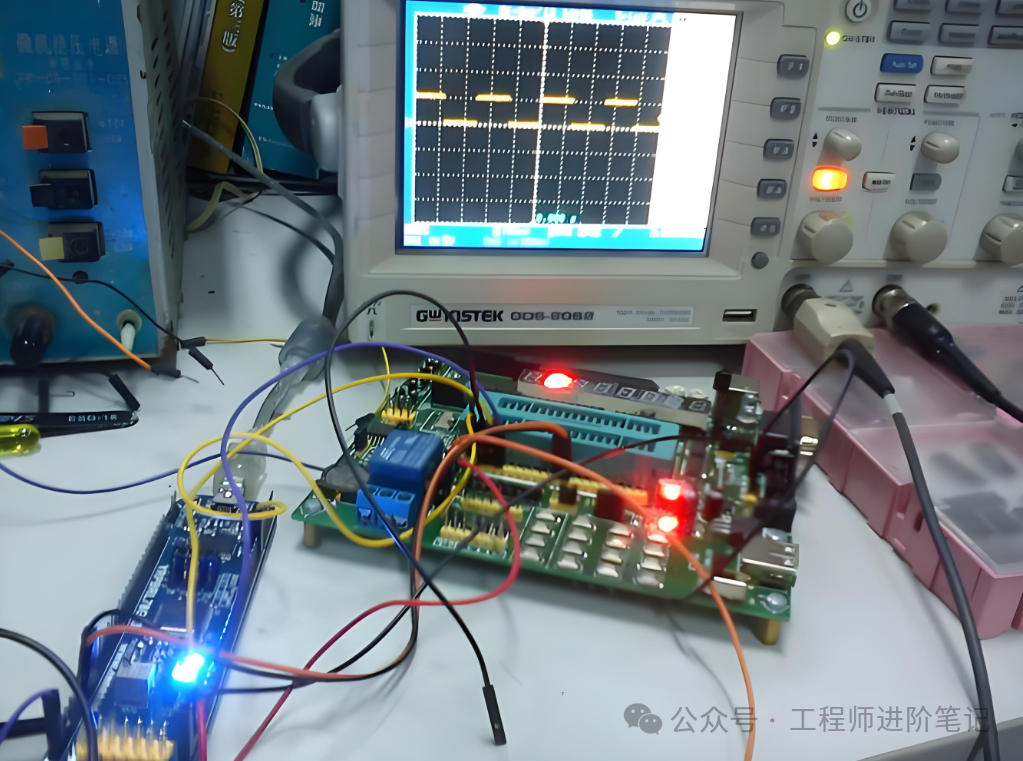

如今，每当我负责一个嵌入式开发项目，都会从元器件选型、PCB打样开始，到测试返工、批量生产，全程进行成本把控，杜绝预算超支的情况。

最后我想强调，嵌入式开发中的“省钱”绝非偷工减料，而是“精准匹配”。根据具体的产品需求和应用场景，选用最合适的元器件、设计方案和合作厂家，在满足性能指标的前提下实现成本最优，这才是工程师真正的核心竞争力。

帮老板省钱，其实就是为自己的职业道路铺路。公司雇佣工程师是为了解决问题和创造价值，而不是单纯地增加成本。技术能力让我们站稳脚跟，而成本控制意识则能让我们的职业道路走得更宽、更远。更多的技术思考和经验分享，欢迎来 云栈社区 交流探讨。
