变压器工作原理详解：从互感本质到漏感、涡流损耗等寄生参数分析

变压器是电力电子系统中实现电压变换、电气隔离与能量传递的核心器件。然而，在实际的工程应用中，诸如趋肤效应、涡流损耗及各类寄生参数等非理想特性，往往会成为制约系统效率与可靠性的关键瓶颈。

本文将从线圈互感这一物理本质出发，为你深入解析变压器的工作原理，重点剖析各类损耗机制与等效电路模型，并结合典型的设计实例，为高效可靠的变压器选型与设计提供实用指导。

01 变压器的基础原理

变压器在我们的日常生活中应用广泛，从手机充电器到大型电网变电站，其核心工作原理都基于线圈间的互感效应。

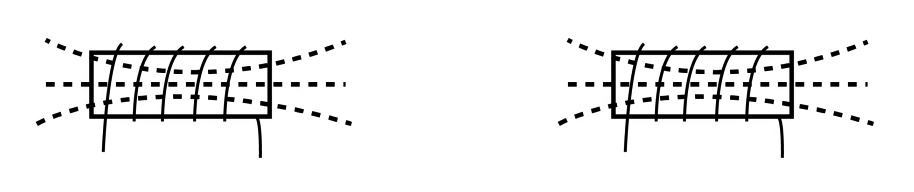

要理解互感，先要分清独立电感和耦合电感。当两个独立的电感在电路中布置，且它们的磁路相互独立时，它们之间的相互影响通常极小。

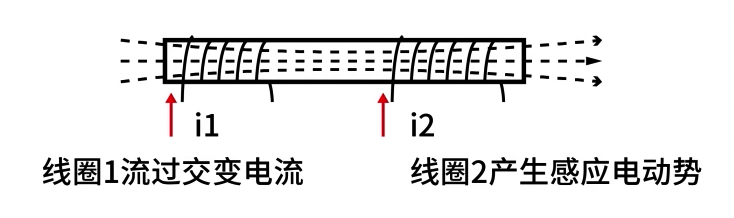

而当多个线圈被绕制在同一个磁芯上时，情况就完全不同了。线圈之间建立了直接的磁联系。此时，一个线圈产生的磁通不仅会链合它自身，还会穿过其他绕组，从而在其他绕组上产生感应电动势，这就是互感现象。

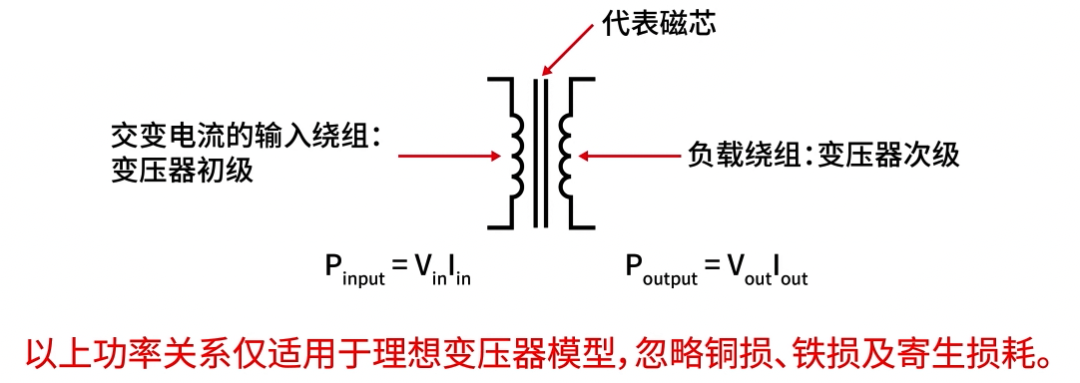

变压器，本质上就是一组具有多个线圈的耦合电感。它通常由初级绕组和次级绕组（可能包含多个次级）组成，并通过磁芯来提供高效的磁通耦合路径，实现能量传递与转换。

02 变压器的基本功能

基于上述原理，变压器主要实现三大功能：

1. 电气隔离：实现不同线圈之间的电气绝缘，保障人身与设备安全，是许多电源设计中的刚性需求。
2. 能量传递与转换：将电能从初级侧传递至次级侧（这个过程伴随着铜损和铁损）。如果初级和次级的匝数不同，电压就会随之改变，从而实现电压的升高或降低。
3. 能量分配：通过设计多个不同的次级绕组，可以输出多种电压，从而将能量灵活地分配给多个不同的负载。

03 变压器的工作状态分析

为了更好地应用变压器，我们需要分析它在不同负载下的状态。

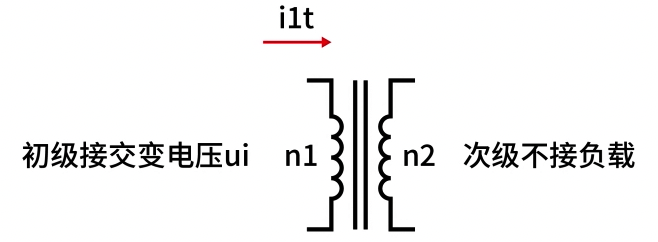

空载状态：
当次级侧不接任何负载时，变压器处于空载状态。由于初级绕组的自感 $L_1$ 并非无穷大，初级侧始终存在一个较小的励磁电流 $i_{1t}$。此时，电压变换比近似满足：
$u_1 / u_2 \approx n_1 / n_2$

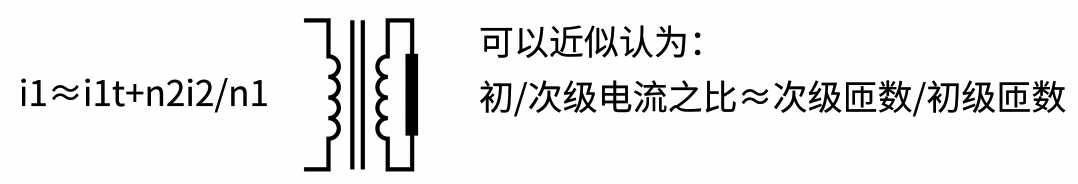

负载状态：
当次级侧接入负载后，次级线圈中便会产生电流 $i_2$。根据磁势平衡原理，初级电流 $i_1$ 会相应增大，以抵消 $i_2$ 产生的磁通。此时，电流变换比近似满足：
$i_1 / i_2 \approx n_2 / n_1$
可以认为，在负载状态下，变压器主要扮演一个电流变换装置的角色。

04 变压器的等效电路

要精确分析变压器在电路中的行为，需要建立其等效电路模型。

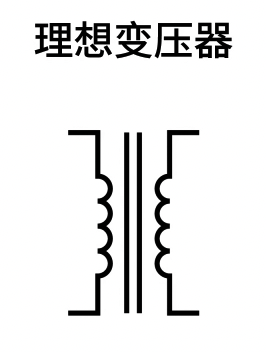

理想变压器模型：
这是一个高度简化的模型，它假设线圈间为完全耦合（耦合系数 $k=1$），没有铜损和铁损，励磁电流为零，且不存在漏感与寄生电容。它仅体现电压和电流的匝比变换关系。

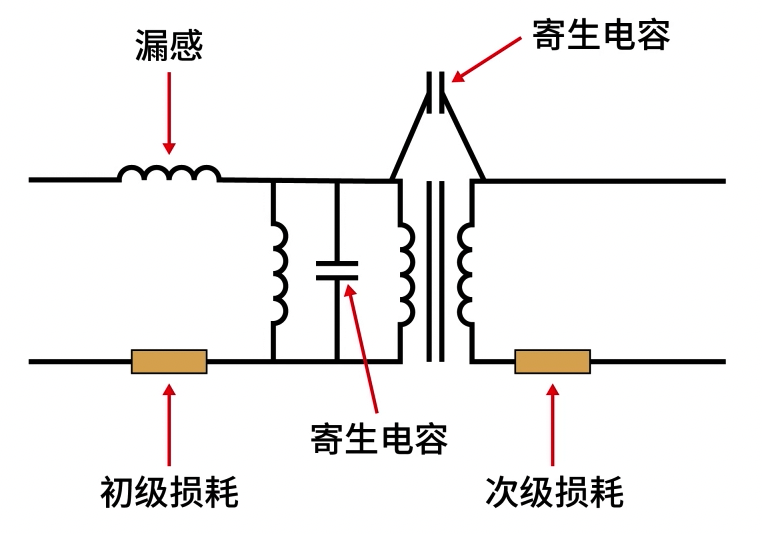

实际变压器等效电路：
真实的变压器必须考虑各种非理想因素。一个较为完整的等效电路需要包含励磁电感、铜损电阻、铁损电阻、以及关键的寄生参数——漏感和寄生电容。这个等效电路模型是进行高频分析和优化设计的基础。

05 变压器的涡流损耗

涡流损耗是影响变压器效率的主要因素之一。当导体（绕组导线或磁芯）处于变化的磁场中时，导体内会产生感应电动势，进而形成闭合的环状电流，即“涡流”。涡流会产生 $I^2R$ 焦耳热，造成能量损失。

绕组导线中的涡流损耗：
这主要由两种效应引起：

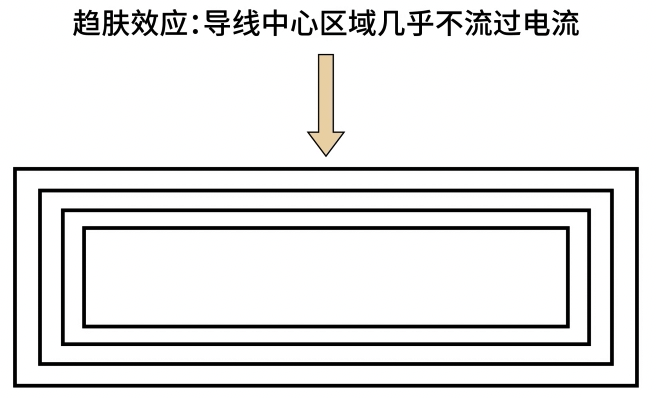

• 趋肤效应：高频电流倾向于集中在导线表面流动，导致导线中心区域几乎不导电，等效交流电阻显著增加。

• 邻近效应：相邻导线产生的交变磁场会在其他导线中感应出涡流，进一步加剧损耗。在多层绕制时，此效应尤为显著。

设计建议：应避免“单层满绕”的做法。单层紧密绕满整个骨架宽度会产生最强的径向磁场，导致极大的邻近效应损耗。通常建议绕组宽度不超过骨架宽度的80%。

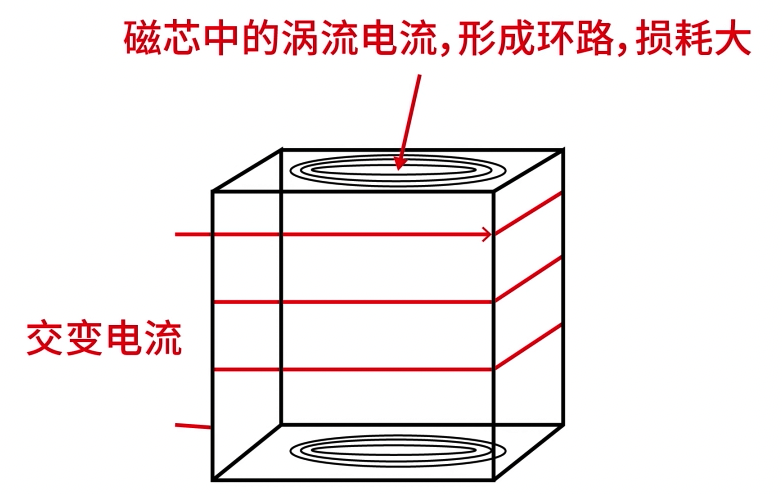

磁芯中的涡流损耗：
交变磁场同样会在导磁材料内部产生涡流。

不同材料有不同的应对策略：

1. 铁氧体磁芯：电阻率极高，涡流损耗通常很小，非常适合高频应用（如开关电源）。
2. 金属磁粉芯（如铁硅铝、铁镍钼）：由绝缘的金属粉末颗粒压制而成，利用颗粒间的高电阻率来抑制涡流。
3. 硅钢片：适用于工频（50/60Hz）。通过轧制成薄片（如0.35mm、0.23mm）并进行表面绝缘处理，来减小产生涡流的有效导体厚度 $t$，从而控制损耗。
4. 非晶、纳米晶合金：通常采用片间涂覆绝缘层的方式来降低涡流损耗。

06 漏感

成因：在实际绕制中，初级线圈产生的磁通无法100%耦合到次级线圈，总有一部分磁通“泄露”在空气中。这部分未参与能量传递的磁通储存的能量，等效为与激励线圈串联的一个电感，即漏感。

数值范围：一般变压器的漏感值约为初级励磁电感的1% - 5%。

测量方法：将所有次级线圈短路，然后测量初级线圈两端的电感量，此时测得的值即为漏感（因为主磁通被短路的次级抵消了）。

应用：漏感并非总是有害的。在一些谐振变换器电路（如LLC、全桥移相ZVS）中，漏感被用作谐振电感的一部分，以实现软开关，降低开关损耗。

抑制方法：

• 首选闭合磁路或磁路长度短的磁芯（如环形变压器的漏感通常远小于EE型等）。
• 减少初级绕组的匝数。
• 优化绕制方法，如采用初级和次级交错绕制（Interleaving）。
• 确保绕制紧密、均匀。

07 变压器的寄生电容

寄生电容是另一个重要的高频寄生参数，它会影响变压器的频率响应，并可能引起振铃和电磁干扰（EMI）。

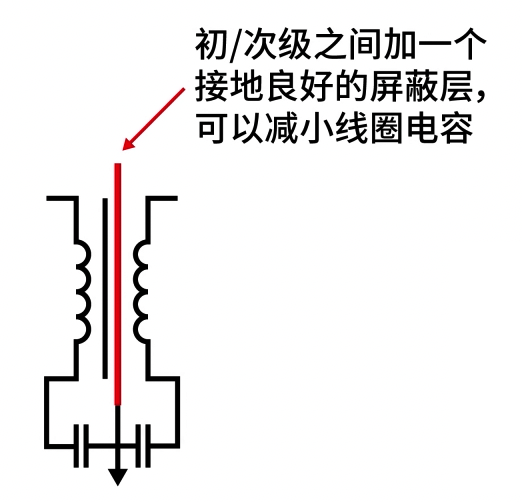

线圈间电容：初级和次级绕组之间不可避免地存在分布电容，这个电容构成了高频噪声耦合的通道。一种有效的抑制方法是在初、次级之间增加一个接地良好的屏蔽层（通常是一层铜箔）。

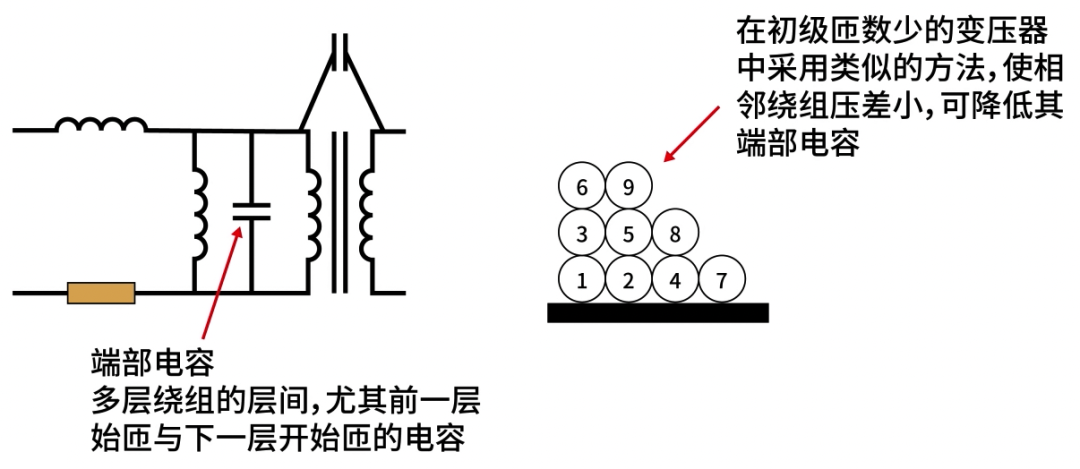

端部电容（层间电容）：同一线圈采用多层绕制时，层与层之间，尤其是前一层的起始匝与下一层的起始匝之间（这两点电位差最大），存在较大的寄生电容。该电容与励磁电感并联，可能形成谐振。可通过分段绕制、垫绝缘胶带等优化绕法来减小。

08 变压器的产品实例

理论需要联系实际，我们通过两个具体产品来看看不同应用场景下的变压器。

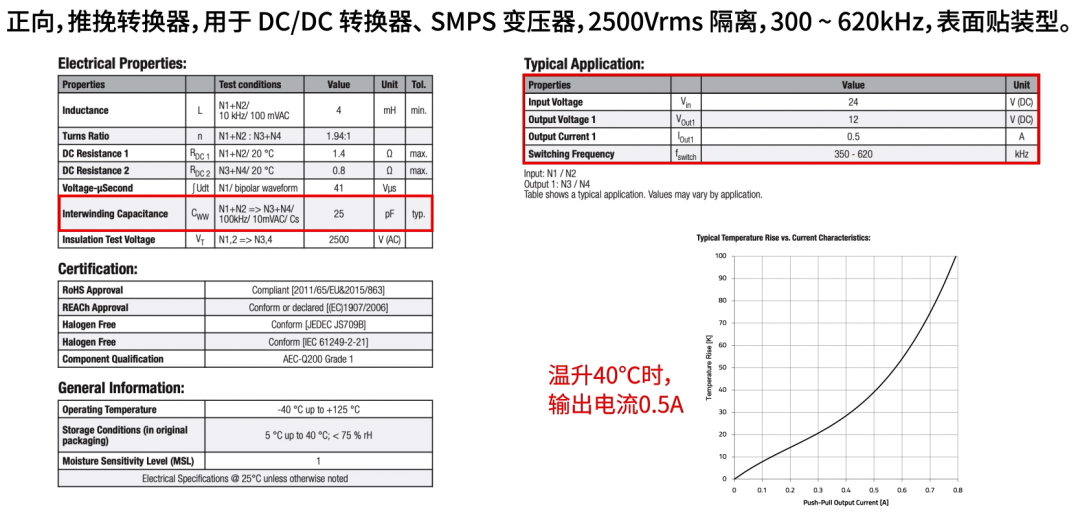

高频功率变压器实例 (Würth Elektronik 750317331)：
这是一颗为推挽拓扑设计的DC/DC表面贴装变压器，规格为24V转12V。从规格书可以看到，在温升40℃时可持续输出0.5A电流，工作频率在300kHz以上。其初/次级间电容仅为25pF，绝缘强度高达2500Vrms。这些参数正是为了应对高频开关电源对低寄生参数和高功率密度的要求。

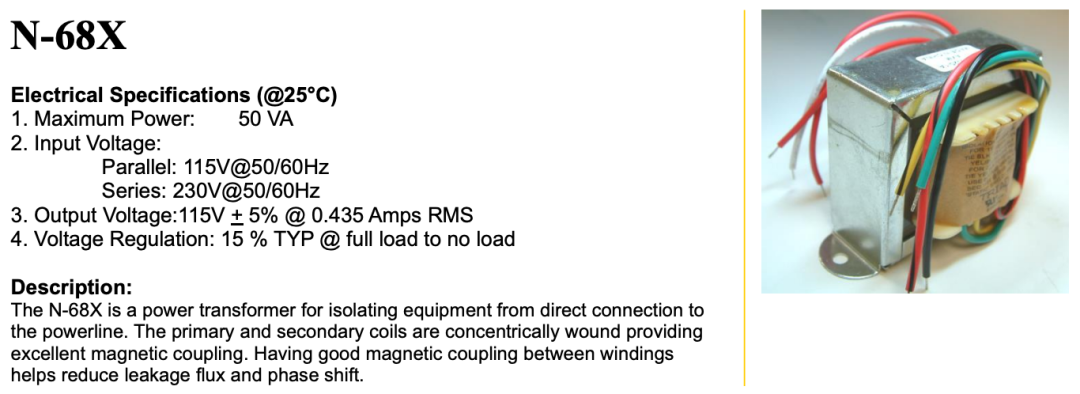

工频变压器实例 (Triad Magnetics N-68X)：
相比之下，这类用于50/60Hz工频的隔离变压器设计非常成熟。其规格主要关注输入/输出电压、容量（VA值）、电压调整率和绝缘等级。在工频下，寄生参数（漏感、电容）的影响通常可以忽略，设计重点在于满足安规和效率要求。

总结

本文从线圈互感的物理本质出发，系统讲解了变压器的工作原理，分析了其初级与次级的电压电流关系、空载与负载特性，并对比了理想模型与实际等效电路。同时，结合工程实际，重点剖析了涡流损耗（趋肤效应、邻近效应）、漏感以及寄生电容等关键非理想因素的产生机理、影响和抑制方法。

理解这些内容，有助于你在高频DC/DC变换器与工频电源等不同场景中，更合理地进行变压器的选型、设计与应用，从而有效提升整个电源系统的效率和可靠性。希望这篇详解能为你带来切实的帮助。欢迎在云栈社区与其他开发者继续深入交流电源设计与更多硬件技术话题。
