深度解析Linux内存管理：内核数据结构转换与核心API手册

在典型的Linux系统启动流程中，内存设备的初始化工作通常由BIOS或bootloader完成，之后将DDR的大小信息传递给Linux内核。因此，从内核的视角来看，DDR（物理内存）就是一段连续的物理地址空间。要理解内核如何高效、安全地管理这片空间，就必须厘清其核心数据结构之间的关系以及在这些结构间进行转换的内存管理接口。

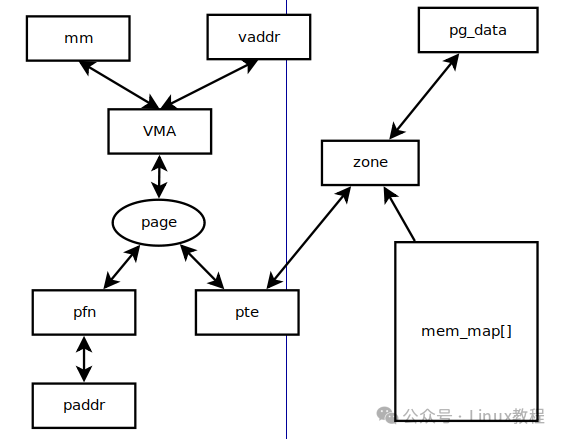

1.1 由mm数据结构和虚拟地址vaddr找到对应的VMA

给定一个进程的内存描述符（mm_struct）和一个虚拟地址（addr），可以通过 find_vma() 系列函数快速定位到该地址所属的虚拟内存区域（VMA）。

extern struct vm_area_struct * find_vma(struct mm_struct * mm, unsigned long addr);
extern struct vm_area_struct * find_vma_prev(struct mm_struct * mm, unsigned long addr,
                         struct vm_area_struct **pprev);
static inline struct vm_area_struct * find_vma_intersection(struct mm_struct * mm, unsigned long start_addr, unsigned long end_addr)
{
    struct vm_area_struct * vma = find_vma(mm,start_addr);

    if (vma && end_addr <= vma->vm_start)
        vma = NULL;
    return vma;
}

VMA结构体中包含指向其所属 mm_struct 的指针 vm_mm。mm_struct 则通过红黑树（mm_rb）组织其所有的VMA。

struct mm_struct {
    struct vm_area_struct *mmap;        /* list of VMAs */
    struct rb_root mm_rb;
    u32 vmacache_seqnum;                   /* per-thread vmacache */...
};

struct vm_area_struct {
    /* The first cache line has the info for VMA tree walking. */

    unsigned long vm_start;        /* Our start address within vm_mm. */
    unsigned long vm_end;        /* The first byte after our end address
                      within vm_mm. */
...
    struct rb_node vm_rb;
...
    struct mm_struct *vm_mm;    /* The address space we belong to. */...
}

find_vma() 的工作原理是：首先检查当前进程的 vmacache[]（VMA缓存），若命中则直接返回。若未命中，则遍历 mm->mm_rb 红黑树，通过比较地址范围来定位正确的VMA。

struct vm_area_struct *find_vma(struct mm_struct *mm, unsigned long addr)
{
    struct rb_node *rb_node;
    struct vm_area_struct *vma;

    /* Check the cache first. */
    vma = vmacache_find(mm, addr);--------------------------------在task_struct->vmacache[]中查找，看能否命中。
    if (likely(vma))
        return vma;

    rb_node = mm->mm_rb.rb_node;----------------------------------找到当前mm的第一个rb_node节点。
    vma = NULL;

    while (rb_node) {---------------------------------------------遍历当前mm空间的所有rb_node。
        struct vm_area_struct *tmp;

        tmp = rb_entry(rb_node, struct vm_area_struct, vm_rb);----通过rb_node找到对应的vma

        if (tmp->vm_end > addr) {
            vma = tmp;
            if (tmp->vm_start <= addr)
                break;--------------------------------------------找到合适的vma，退出。
            rb_node = rb_node->rb_left;
        } else
            rb_node = rb_node->rb_right;
    }

    if (vma)
        vmacache_update(addr, vma);-------------------------------将当前vma放到vmacache[]中。
    return vma;
}

1.2 由page和VMA找到虚拟地址vaddr

对于匿名页面，可以使用 vma_address() 函数根据其所属的VMA和 page 结构计算出对应的虚拟地址。

inline unsigned long
vma_address(struct page *page, struct vm_area_struct *vma)
{
    unsigned long address = __vma_address(page, vma);

    /* page should be within @vma mapping range */
    VM_BUG_ON_VMA(address < vma->vm_start || address >= vma->vm_end, vma);

    return address;
}

static inline unsigned long
__vma_address(struct page *page, struct vm_area_struct *vma)
{
    pgoff_t pgoff = page_to_pgoff(page);
    return vma->vm_start + ((pgoff - vma->vm_pgoff) << PAGE_SHIFT);-------------根据page->index计算当前vma的偏移地址。
}

static inline pgoff_t page_to_pgoff(struct page *page)
{
    if (unlikely(PageHeadHuge(page)))
        return page->index << compound_order(page);
    else
        return page->index << (PAGE_CACHE_SHIFT - PAGE_SHIFT);------------------page->index表示在一个vma中page的index。
}

1.3 由page找到所有映射的VMA

这是通过反向映射（Reverse Mapping, RMAP）系统实现的。对于匿名页面，核心函数是 rmap_walk_anon()。它通过 page->mapping 找到关联的 anon_vma 结构，进而遍历其红黑树，找到所有引用了该页面的VMA（avc->vma）。

static int rmap_walk_anon(struct page *page, struct rmap_walk_control *rwc)
{
    struct anon_vma *anon_vma;
    pgoff_t pgoff;
    struct anon_vma_chain *avc;
    int ret = SWAP_AGAIN;

    anon_vma = rmap_walk_anon_lock(page, rwc);-----------------------------------由page->mapping找到anon_vma数据结构。
    if (!anon_vma)
        return ret;

    pgoff = page_to_pgoff(page);
    anon_vma_interval_tree_foreach(avc, &anon_vma->rb_root, pgoff, pgoff) {-----遍历anon_vma->rb_root红黑树，取出avc数据结构。
        struct vm_area_struct *vma = avc->vma;----------------------------------每个avc数据结构指向每个映射的vma
        unsigned long address = vma_address(page, vma);

        if (rwc->invalid_vma && rwc->invalid_vma(vma, rwc->arg))
            continue;

        ret = rwc->rmap_one(page, vma, address, rwc->arg);
        if (ret != SWAP_AGAIN)
            break;
        if (rwc->done && rwc->done(page))
            break;
    }
    anon_vma_unlock_read(anon_vma);
    return ret;
}

反之，通过VMA和虚拟地址查找对应的 page 结构，可以使用 follow_page() 函数。该函数根据虚拟地址查询页表得到页表项（PTE），再通过PTE得到页帧号（PFN），最终在全局的 mem_map[] 数组中找到对应的 struct page。

static inline struct page *follow_page(struct vm_area_struct *vma,
        unsigned long address, unsigned int foll_flags)

1.4 page和pfn之间的互换

page_to_pfn() 和 pfn_to_page() 是内存模型中非常基础的转换宏，其具体实现依赖于内核配置（如CONFIG_FLATMEM平面内存模型）。它们描述了物理页帧号与page结构体在mem_map数组中的索引关系。

#define page_to_pfn __page_to_pfn
#define pfn_to_page __pfn_to_page

#define __pfn_to_page(pfn)    (mem_map + ((pfn) - ARCH_PFN_OFFSET))-----------------------------pfn减去ARCH_PFN_OFFSET得到page相对于mem_map的偏移。
#define __page_to_pfn(page)    ((unsigned long)((page) - mem_map) + \
                 ARCH_PFN_OFFSET)---------------------------------------------------------------page到mem_map的偏移加上ARCH_PFN_OFFSET得到当前page对应的pfn号。

在内核中，所有的物理内存都由 struct page 结构体描述，它们以数组形式存储，这个数组的起始地址就是 mem_map。在内核的NUMA架构下，每个内存节点（node）都有自己的 pglist_data 结构，其中的 node_mem_map 成员就是该节点下所有 page 结构体数组的基地址。

1.5 pfn/page和paddr之间的互换

物理地址（paddr）和页帧号（PFN）之间的转换非常简单，只需通过 PAGE_SHIFT 进行位移操作即可。page 结构与物理地址之间的转换则可以借助PFN作为中介。

/*
 * Convert a physical address to a Page Frame Number and back
 */
#define    __phys_to_pfn(paddr)    ((unsigned long)((paddr) >> PAGE_SHIFT))
#define    __pfn_to_phys(pfn)    ((phys_addr_t)(pfn) << PAGE_SHIFT)

/*
 * Convert a page to/from a physical address
 */
#define page_to_phys(page)    (__pfn_to_phys(page_to_pfn(page)))
#define phys_to_page(phys)    (pfn_to_page(__phys_to_pfn(phys)))

1.6 page和pte之间的互换

从 page 到页表项（PTE）的转换，可以先由 page 得到PFN，再由PFN构造出PTE。相反，从PTE到 page，则通过 pte_pfn() 提取PFN，再通过 pfn_to_page() 得到 page。

#define pfn_pte(pfn,prot)    __pte(__pfn_to_phys(pfn) | pgprot_val(prot))

#define __page_to_pfn(page)    ((unsigned long)((page) - mem_map) + \
                 ARCH_PFN_OFFSET)

#define pte_page(pte)        pfn_to_page(pte_pfn(pte))

#define pte_pfn(pte)        ((pte_val(pte) & PHYS_MASK) >> PAGE_SHIFT)

1.7 zone和page之间的互换

由内存管理区（zone）找到其管理的 page：zone 结构体中有 zone->start_pfn 指向该zone的起始页帧号，进而可以找到对应的 page。

由 page 找到其所属的 zone：通过 page_zone() 函数实现，该函数利用了 page->flags 字段的特定布局来编码zone信息。

1.8 zone和pg_data之间的互换

从节点（pg_data_t）到其管理的 zone：通过 pg_data_t->node_zones 数组访问。
从 zone 到其所属的节点：通过 zone->zone_pgdat 指针访问。

二、内存管理中常用API

内存管理是一个错综复杂的子系统。除了从用户空间API（如malloc）来理解内存使用，掌握内核内部常用的内存管理API对于深入开发与调试至关重要。

2.1 页表相关

页表API主要分为四类：查询页表、判断页表项状态、修改页表、处理page与pfn关系。

//查询页表
#define pgd_offset_k(addr)    pgd_offset(&init_mm, addr)
#define pgd_index(addr)        ((addr) >> PGDIR_SHIFT)
#define pgd_offset(mm, addr)    ((mm)->pgd + pgd_index(addr))

#define pte_index(addr)        (((addr) >> PAGE_SHIFT) & (PTRS_PER_PTE - 1))
#define pte_offset_kernel(pmd,addr)    (pmd_page_vaddr(*(pmd)) + pte_index(addr))
#define pte_offset_map(pmd,addr)    (__pte_map(pmd) + pte_index(addr))
#define pte_unmap(pte)            __pte_unmap(pte)

//判断页表项的状态位
#define pte_none(pte)        (!pte_val(pte))
#define pte_present(pte)    (pte_isset((pte), L_PTE_PRESENT))
#define pte_valid(pte)        (pte_isset((pte), L_PTE_VALID))
#define pte_accessible(mm, pte)    (mm_tlb_flush_pending(mm) ? pte_present(pte) : pte_valid(pte))
#define pte_write(pte)        (pte_isclear((pte), L_PTE_RDONLY))
#define pte_dirty(pte)        (pte_isset((pte), L_PTE_DIRTY))
#define pte_young(pte)        (pte_isset((pte), L_PTE_YOUNG))
#define pte_exec(pte)        (pte_isclear((pte), L_PTE_XN))

//修改页表
#define mk_pte(page,prot)    pfn_pte(page_to_pfn(page), prot)
static inline pte_t pte_wrprotect(pte_t pte)
{
    return set_pte_bit(pte, __pgprot(L_PTE_RDONLY));
}

static inline pte_t pte_mkwrite(pte_t pte)
{
    return clear_pte_bit(pte, __pgprot(L_PTE_RDONLY));
}

static inline pte_t pte_mkclean(pte_t pte)
{
    return clear_pte_bit(pte, __pgprot(L_PTE_DIRTY));
}

static inline pte_t pte_mkdirty(pte_t pte)
{
    return set_pte_bit(pte, __pgprot(L_PTE_DIRTY));
}

static inline pte_t pte_mkold(pte_t pte)
{
    return clear_pte_bit(pte, __pgprot(L_PTE_YOUNG));
}

static inline pte_t pte_mkyoung(pte_t pte)
{
    return set_pte_bit(pte, __pgprot(L_PTE_YOUNG));
}

static inline pte_t pte_mkexec(pte_t pte)
{
    return clear_pte_bit(pte, __pgprot(L_PTE_XN));
}

static inline pte_t pte_mknexec(pte_t pte)
{
    return set_pte_bit(pte, __pgprot(L_PTE_XN));
}

static inline void set_pte_at(struct mm_struct *mm, unsigned long addr,
                  pte_t *ptep, pte_t pteval)
{
    unsigned long ext = 0;

    if (addr < TASK_SIZE && pte_valid_user(pteval)) {
        if (!pte_special(pteval))
            __sync_icache_dcache(pteval);
        ext |= PTE_EXT_NG;
    }

    set_pte_ext(ptep, pteval, ext);
}

static inline pte_t clear_pte_bit(pte_t pte, pgprot_t prot)
{
    pte_val(pte) &= ~pgprot_val(prot);
    return pte;
}

static inline pte_t set_pte_bit(pte_t pte, pgprot_t prot)
{
    pte_val(pte) |= pgprot_val(prot);
    return pte;
}

int ptep_set_access_flags(struct vm_area_struct *vma,
              unsigned long address, pte_t *ptep,
              pte_t entry, int dirty)
{
    int changed = !pte_same(*ptep, entry);
    if (changed) {
        set_pte_at(vma->vm_mm, address, ptep, entry);
        flush_tlb_fix_spurious_fault(vma, address);
    }
    return changed;
}

//page和pfn的关系
#define pte_pfn(pte)        ((pte_val(pte) & PHYS_MASK) >> PAGE_SHIFT)
#define pfn_pte(pfn,prot)    __pte(__pfn_to_phys(pfn) | pgprot_val(prot))

2.2 内存分配

内核提供了不同层级的内存分配接口。

分配和释放页面：

#define alloc_pages(gfp_mask, order) \
        alloc_pages_node(numa_node_id(), gfp_mask, order)

static inline struct page *
__alloc_pages(gfp_t gfp_mask, unsigned int order,
        struct zonelist *zonelist)
{
    return __alloc_pages_nodemask(gfp_mask, order, zonelist, NULL);
}

unsigned long __get_free_pages(gfp_t gfp_mask, unsigned int order)
{
    struct page *page;

    /*
     * __get_free_pages() returns a 32-bit address, which cannot represent
     * a highmem page
     */
    VM_BUG_ON((gfp_mask & __GFP_HIGHMEM) != 0);

    page = alloc_pages(gfp_mask, order);
    if (!page)
        return 0;
    return (unsigned long) page_address(page);
}

void free_pages(unsigned long addr, unsigned int order)
{
    if (addr != 0) {
        VM_BUG_ON(!virt_addr_valid((void *)addr));
        __free_pages(virt_to_page((void *)addr), order);
    }
}

void __free_pages(struct page *page, unsigned int order)
{
    if (put_page_testzero(page)) {
        if (order == 0)
            free_hot_cold_page(page, false);
        else
            __free_pages_ok(page, order);
    }
}

slab分配器：

struct kmem_cache *kmem_cache_create(const char *, size_t, size_t,
            unsigned long,
            void (*)(void *));
void kmem_cache_destroy(struct kmem_cache *);
void *kmem_cache_alloc(struct kmem_cache *, gfp_t flags);
void kmem_cache_free(struct kmem_cache *, void *);
static __always_inline void *kmalloc(size_t size, gfp_t flags)
static inline void kfree(void *p)

vmalloc相关：

extern void *vmalloc(unsigned long size);
extern void *vzalloc(unsigned long size);
extern void *vmalloc_user(unsigned long size);
extern void vfree(const void *addr);
extern void *vmap(struct page **pages, unsigned int count,
            unsigned long flags, pgprot_t prot);
extern void vunmap(const void *addr);

2.3 VMA操作相关

extern struct vm_area_struct * find_vma(struct mm_struct * mm, unsigned long addr);
extern struct vm_area_struct * find_vma_prev(struct mm_struct * mm, unsigned long addr,
                         struct vm_area_struct **pprev);
static inline struct vm_area_struct * find_vma_intersection(struct mm_struct * mm, unsigned long start_addr, unsigned long end_addr)
{
    struct vm_area_struct * vma = find_vma(mm,start_addr);

    if (vma && end_addr <= vma->vm_start)
        vma = NULL;
    return vma;
}
static inline unsigned long vma_pages(struct vm_area_struct *vma)
{
    return (vma->vm_end - vma->vm_start) >> PAGE_SHIFT;
}

2.4 页面相关

页面操作API繁杂，主要涵盖：标志位操作、引用计数、匿名/KSM页面、映射、缺页中断、LRU与回收等。

PG_XXX标志位操作：

PageXXX()
SetPageXXX()
ClearPageXXX()
TestSetPageXXX()
TestClearPageXXX()

static inline void lock_page(struct page *page)
{
    might_sleep();
    if (!trylock_page(page))
        __lock_page(page);
}

static inline int trylock_page(struct page *page)
{
    return (likely(!test_and_set_bit_lock(PG_locked, &page->flags)));
}

void __lock_page(struct page *page)
{
    DEFINE_WAIT_BIT(wait, &page->flags, PG_locked);

    __wait_on_bit_lock(page_waitqueue(page), &wait, bit_wait_io,
                            TASK_UNINTERRUPTIBLE);
}

void wait_on_page_bit(struct page *page, int bit_nr);
void wake_up_page(struct page *page, int bit)
static inline void wait_on_page_locked(struct page *page)
static inline void wait_on_page_writeback(struct page *page)

page引用计数操作：

static inline void get_page(struct page *page)
void put_page(struct page *page);
#define page_cache_get(page)        get_page(page)
#define page_cache_release(page)    put_page(page)

static inline int page_count(struct page *page)
{
    return atomic_read(&compound_head(page)->_count);
}

static inline int page_mapcount(struct page *page)
{
    VM_BUG_ON_PAGE(PageSlab(page), page);
    return atomic_read(&page->_mapcount) + 1;
}

static inline int page_mapped(struct page *page)
{
    return atomic_read(&(page)->_mapcount) >= 0;
}

static inline int put_page_testzero(struct page *page)
{
    VM_BUG_ON_PAGE(atomic_read(&page->_count) == 0, page);
    return atomic_dec_and_test(&page->_count);
}

匿名页面和KSM页面：

static inline int PageAnon(struct page *page)
{
    return ((unsigned long)page->mapping & PAGE_MAPPING_ANON) != 0;
}

static inline int PageKsm(struct page *page)
{
    return ((unsigned long)page->mapping & PAGE_MAPPING_FLAGS) ==
                (PAGE_MAPPING_ANON | PAGE_MAPPING_KSM);
}

struct address_space *page_mapping(struct page *page);
static inline void *page_rmapping(struct page *page)
{
    return (void *)((unsigned long)page->mapping & ~PAGE_MAPPING_FLAGS);
}

void page_add_new_anon_rmap(struct page *, struct vm_area_struct *, unsigned long);
void page_add_file_rmap(struct page *);
void page_remove_rmap(struct page *);

页面操作：

static inline struct page *follow_page(struct vm_area_struct *vma,
        unsigned long address, unsigned int foll_flags)

struct page *vm_normal_page(struct vm_area_struct *vma, unsigned long addr,
        pte_t pte);

long get_user_pages(struct task_struct *tsk, struct mm_struct *mm,
            unsigned long start, unsigned long nr_pages,
            int write, int force, struct page **pages,
            struct vm_area_struct **vmas);
long get_user_pages_locked(struct task_struct *tsk, struct mm_struct *mm,
            unsigned long start, unsigned long nr_pages,
            int write, int force, struct page **pages,
            int *locked);

struct page *vm_normal_page(struct vm_area_struct *vma, unsigned long addr,
        pte_t pte);

页面映射：

unsigned long do_mmap_pgoff(struct file *file, unsigned long addr,
    unsigned long len, unsigned long prot, unsigned long flags,
    unsigned long pgoff, unsigned long *populate);

int do_munmap(struct mm_struct *, unsigned long, size_t);

int remap_pfn_range(struct vm_area_struct *, unsigned long addr,
            unsigned long pfn, unsigned long size, pgprot_t);

缺页中断：

static int __kprobes do_page_fault(unsigned long addr, unsigned int fsr, struct pt_regs *regs)

static int handle_pte_fault(struct mm_struct *mm,
             struct vm_area_struct *vma, unsigned long address,
             pte_t *pte, pmd_t *pmd, unsigned int flags)

static int do_anonymous_page(struct mm_struct *mm, struct vm_area_struct *vma,
        unsigned long address, pte_t *page_table, pmd_t *pmd,
        unsigned int flags)

static int do_wp_page(struct mm_struct *mm, struct vm_area_struct *vma,
        unsigned long address, pte_t *page_table, pmd_t *pmd,
        spinlock_t *ptl, pte_t orig_pte)

LRU和页面回收：

void lru_cache_add(struct page *);
#define lru_to_page(_head) (list_entry((_head)->prev, struct page, lru))
bool zone_watermark_ok(struct zone *z, unsigned int order,
        unsigned long mark, int classzone_idx, int alloc_flags);
bool zone_watermark_ok_safe(struct zone *z, unsigned int order,
        unsigned long mark, int classzone_idx, int alloc_flags);

掌握这些数据结构间的转换关系与核心API，是深入理解Linux内存管理机制、进行内核开发与性能调优的基石。本文梳理的转换路径和API手册，可以作为日常开发与问题排查的快速参考。想深入了解Linux内核或系统编程中的C语言实现细节？欢迎到云栈社区与更多开发者交流。
