威纶通触摸屏间接窗口与直接窗口功能详解：配置步骤与案例对比

在威纶通HMI的界面设计中，嵌入窗口功能主要通过两种元件实现：间接窗口和直接窗口。它们允许你在主窗口内动态加载并显示其他窗口的内容，是实现复杂界面交互和模块化设计的关键工具。

间接窗口 与 直接窗口 的核心区别在于控制方式：

• 间接窗口：使用字寄存器的数值来控制指定编号窗口的开启与关闭。你可以将窗口编号写入寄存器，对应的窗口内容就会显示出来。
• 直接窗口：使用位寄存器的状态（ON/OFF）来控制窗口的开启与关闭。当指定位被置位时，对应的窗口内容就会显示。

这两种窗口的显示逻辑也有细微差别。对于间接窗口，其显示范围有两种处理方式：

1. 预定义区域：先在当前窗口上绘制一个矩形区域。弹出的窗口内容会在这个区域内显示，且不会超出该区域的宽度和高度。
2. 自动调整：勾选“自动调整窗口尺寸”功能。启用后无需预先绘制区域，系统会根据要弹出窗口的原始尺寸，自动调整并显示在当前窗口之上。

想要关闭一个由间接窗口弹出的子窗口，只需将其控制的字寄存器数值设置为 0 即可。

如何配置间接窗口？

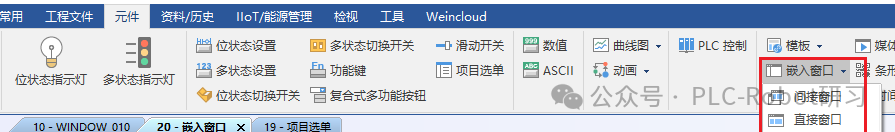

在EasyBuilder Pro软件中，点击任务栏的【元件】->【嵌入窗口】->【间接窗口】按钮，即可打开其属性设置对话框。

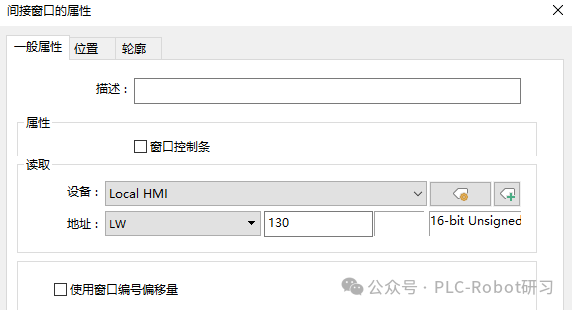

在“一般属性”页中，有几个关键设置项：

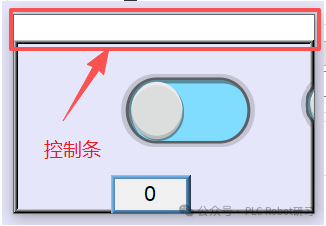

• 窗口控制条：勾选此项后，弹出的子窗口会带有一个控制条。用户可以通过拖动这个控制条来移动子窗口的位置。

• 读取地址：在这里设置控制设备和地址（例如 Local HMI 的 LW 寄存器）。当你改变该地址内的数值为一个有效的窗口编号（如10, 11, 20等）时，对应的窗口内容就会显示在弹出区域。显示的比例和位置可以在“位置”页进行详细设定。
• 使用窗口编号偏移量：这是一个容易让人困惑但很实用的功能。勾选后，读取地址中的数值会加上这里设置的偏移量，其结果才是最终生效的窗口编号。默认偏移量是 -10。这是因为新建项目时，第一个窗口的默认编号是10。设置偏移量为-10后，当你在地址中写入 10，系统实际会去寻找编号为 0 (10 + (-10)) 的窗口，这通常用于匹配一些从0开始计数的编程习惯。

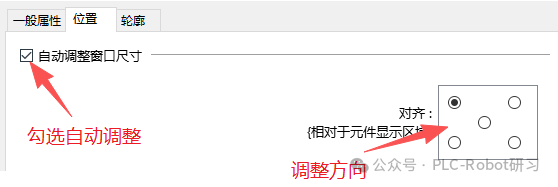

接下来看“位置”属性页，这里决定了窗口如何呈现。

• 自动调整窗口尺寸：如前所述，勾选此项后，系统会自动根据目标窗口的原始尺寸进行显示，并按照设定的“对齐”方式（如左上角、居中）来摆放。这省去了手动绘制显示区域的步骤，非常方便。

关闭弹出窗口除了向控制字寄存器写 0 之外，还有一个更友好的方法：你可以在弹出窗口本身上，放置一个 [功能键] 元件，将其模式设置为 “关闭窗口”。这样，用户点击这个功能键，就能直接关闭当前所在的弹出窗口，无需去操作背后的寄存器。这体现了良好的人机交互设计。

直接窗口又是如何工作的？

直接窗口 的用法与间接窗口非常相似，主要区别依然是控制逻辑。它使用位寄存器的状态来触发。
首先，你同样需要在当前窗口上定义一个显示区域。当指定的位寄存器状态从 OFF 变为 ON 时，预设的窗口内容就会在这个区域内显示出来，其尺寸同样不会超出预定义区域。将该位寄存器的状态恢复为 OFF，即可关闭这个弹出窗口。

简单来说，两者的核心差异可以归结为：直接窗口是“开关式”控制（位信号），间接窗口是“选台式”控制（字数值）。理解了这个底层逻辑，就能更好地根据实际的控制系统需求来选择合适的元件。

一个简单的类比

是不是觉得它和 功能键 切换基本窗口的功能有点像？确实，它们都能带来界面跳转。但功能键通常一个按键只能固定切换到一个指定的页面。而间接窗口的强大之处在于，一个间接窗口元件，可以通过改变其控制地址中的数值，动态地切换显示多个不同的窗口内容，大大提升了界面设计的灵活性和复用性。这种基于地址和数值的映射思想，在许多底层系统设计中都能见到踪影。
