干货解析：从闭环控制架构风格到3C模型设计要点

之前我们讨论过软件架构风格的五大经典分类，它们由 David Garlan 和 Mary Shaw 总结。然而，这些传统风格在处理动态变化的现实世界时，有时会显得“死板”——它们预设了处理策略，一条路走到黑，缺乏应对环境实时变化的能力。

但在许多基于物理环境的软件（如汽车ABS防抱死系统、智能空调）中，系统必须具备动态演化和自我调整的能力。因此，一种针对动态、实时环境而设计的新架构风格应运而生：闭环控制风格。

简单来说，这种风格的核心是设定一个目标，并持续保持它。当环境变化导致目标可能偏移时，系统能自动感知、分析并执行调整，重新恢复目标状态。就像一个能自己克服困难的“宝子”。

与它相对的，是 开环控制系统风格：固定流程，只管执行，不关心结果是否正确，也不保证目标是否达成。

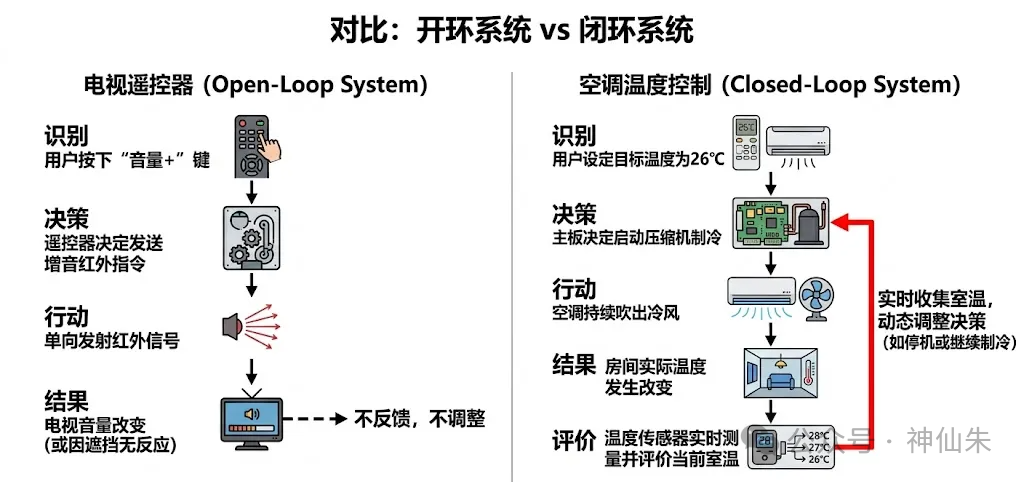

一个最直观的对比例子就是 电视遥控器 和 空调温度控制器。

• 电视遥控器（开环控制）：你按下“音量+”键，它发出红外信号。信号可能被遮挡，电视音量可能没变化，它也不会知道，更不会重试。
• 空调温度控制器（闭环控制）：你设定目标温度26℃。它会持续制冷，直到温度传感器检测到室温达到26℃才停机。如果室温回升，它会再次启动制冷，始终努力维持26℃的目标。

我们可以这样理解：

• 开环结构：在执行决策的过程中，不收集外部反馈信息，也不根据情况改变决策。好比只会机械执行命令的同事，碰到困难就停下，结果对不对也不管。
• 闭环结构：在决策过程中，不断收集信息、反馈给决策者，并动态调整决策。好比有主动性的同事，会为了达成目标，自己收集信息并调整策略。

举个开发中的小例子：图片加载。
常规做法是设置 src 链接，至于图片是否能成功加载并渲染，前端并不关心。这就是典型的开环结构。
而我们可以进行优化，监听图片的 onerror 或 onload 事件。如果加载失败，则尝试重试或替换备用图。这就是应用了闭环结构的思想。

那么，闭环结构是如何根据变化调整策略的呢？主要分为两种控制机制：

两种核心控制机制

1. 反馈控制 FeedBack

逻辑：检测输出结果，发现目标已经偏离，再启动调整程序。属于“事后诸葛亮”，有错再改。

• 优点：策略简单，包容性强。不用关心偏离的具体原因，反正事后修复就好。
• 缺点：存在滞后性。错误或偏离已经发生才补救，在某些对实时性要求极高的场景中可能产生影响。
• 例子：前面提到的图片加载失败后重试，就是典型的反馈控制。

2. 前馈控制 FeedForward

逻辑：检测可能导致目标偏离的干扰因素，在干扰影响输出之前，就通过计算提前采取动作来抵消它。属于“防患于未然”。

• 优点：理论上可以实现零滞后，系统输出更平稳，避免被破坏。
• 缺点：实现难度高，极度依赖精准的预判模型。如果模型不准，提前采取的“纠正”动作反而可能成为新的干扰。
• 例子：根据流量上升趋势预测服务器负载，提前扩容，而不是等到CPU飙高再处理。

一个不太恰当但易懂的例子：

• 反馈控制：等抓到对象出轨了，再处理（离婚或原谅）。
• 前馈控制：观察到对象身边出现了新的帅哥/美女，就提前介入处理，防患于未然。

在实际应用中，为了兼顾响应速度和稳定性，通常会结合使用前馈与反馈控制：

• 用 前馈控制 快速抵消那些已知的、可测量的、冲击大的主要干扰。
• 用 反馈控制 在系统底层兜底，慢慢修正那些不可预测的、微小的残余误差。

例如在服务器自动扩容场景：

• 反馈控制：监控发现CPU利用率已达90%（偏离了预设的60%安全目标），触发规则，自动扩容两台新服务器。
• 前馈控制：系统监控流量增长曲线，预测在10分钟后负载将突破阈值，于是提前5分钟自动扩容多台服务器。

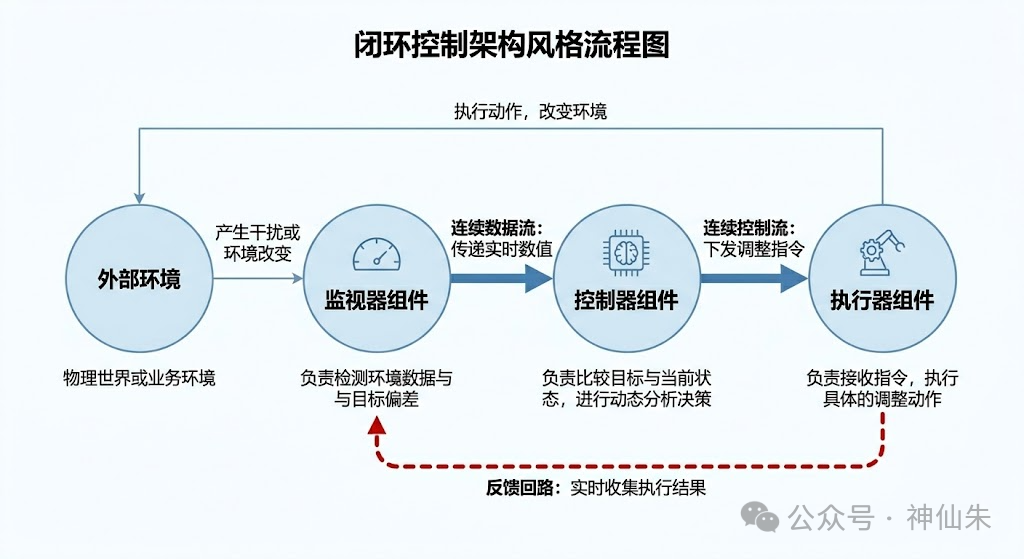

闭环控制风格的3C模型设计

作为一种架构风格，闭环控制风格也遵循组件、连接件、约束的3C模型。

组件

系统主要由三类核心元素构成：

• 监视器：负责持续检测环境数据或干扰因素，判断当前状态与目标的偏差。
• 控制器：接收监视器传来的数据，基于预设目标进行比较、计算和分析，动态制定下一步的调整策略。
• 执行器：接收控制器的指令，执行具体的调整动作，改变环境或系统状态。

连接件

定义了组件间的交互方式：

• 连续数据/控制流：组件间不再是单次调用，而是持续的、周期性的数据流动。监视器向控制器传递“环境数值流”，控制器向执行器传递“控制指令流”。
• 反馈回路：这是该风格最核心的连接件。在执行器和监视器之间建立一条反向通道，使执行结果能被实时收集并反馈给监视器，形成闭环。

约束

定义了系统必须遵守的规则：

• 闭环回路：系统必须在逻辑或物理上形成一个完整的圆环（环境->监视->控制->执行->环境），这是区别于开环的根本。
• 实时性：感知、决策、执行的全过程必须是周期性、连续或准连续地执行。
• 动态调整：系统必须具备根据环境反馈动态调整策略的能力，以保证目标的达成。

总而言之，闭环控制风格就是通过感知（监视器）、决策（控制器）、执行（执行器） 三大组件的协作，依托反馈回路和实时性约束，使软件系统能够动态适应现实世界的不确定性。
