图解Minix文件系统原理：从超级块到目录项的实现解析

在深入分析Ext2、Ext3等复杂文件系统之前，先从它的“鼻祖”开始——Minix文件系统因其设计简洁，常被用作理解文件系统核心架构的绝佳样本。本文将通过图解，拆解Minix文件系统的布局、超级块、i节点结构以及文件查找链接等关键机制。

磁盘分区基础

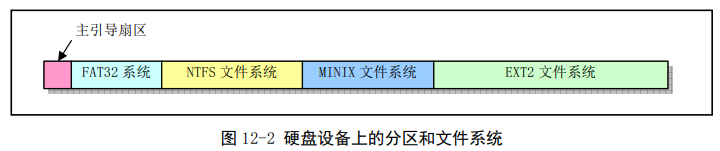

一块物理磁盘可以被划分为多个逻辑分区，每个分区都可以安装独立的文件系统，例如我们熟知的 fat32、ext2 或 ext4。下图展示了一个典型的硬盘分区布局，其中“主引导扇区”包含了分区表信息和用于引导操作系统的代码。

Minix文件系统布局

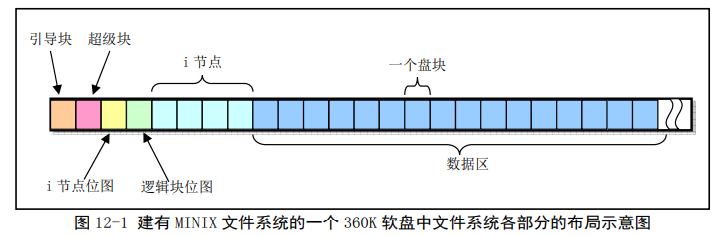

在一个分区内安装Minix文件系统后，其内部结构会被组织成几个固定区域。下图清晰地展示了一个360KB软盘上的Minix文件系统布局，其结构对理解所有类UNIX文件系统都至关重要。

• 引导块：如果该分区被用作系统引导分区，这里存放引导程序；否则为空。
• 超级块：存放整个文件系统的元数据，定义了各区域的大小和位置，是文件系统的“总控中心”。
• i节点位图：一个位图，用于标记i节点区中哪些i节点已被使用。
• 逻辑块位图：另一个位图，用于标记数据区中哪些磁盘块已被分配。
• i节点区：存储所有i节点的区域。每个文件或目录都对应一个唯一的i节点，其中记录了文件的属性信息（如所有者、权限、大小等），但不包含文件名。
• 数据区：实际存储文件内容或目录项数据的地方。它被分割成大小固定的“块”（在Minix中通常为1KB），进行动态分配和回收，类似于内存管理中的分页。

核心结构详解

超级块：文件系统的“地图”

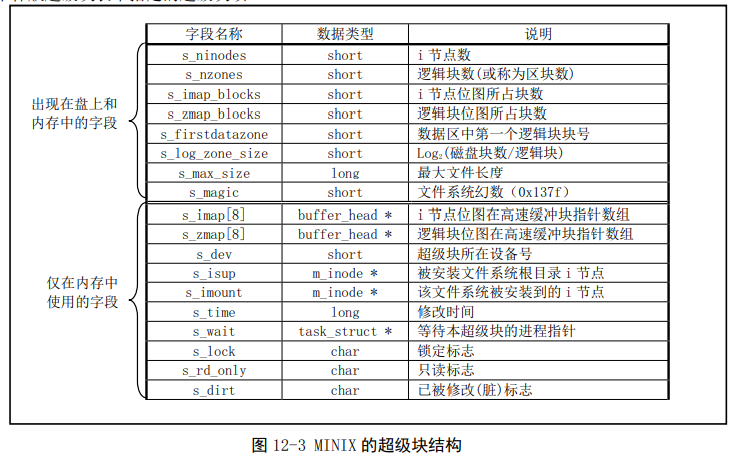

超级块是文件系统挂载时首先被读取的数据结构，它描述了文件系统整体的轮廓。其内容分为两部分：一部分会持久化存储在磁盘上；另一部分是内核在内存中为方便管理而附加的字段。下图列出了MINIX超级块的详细字段。

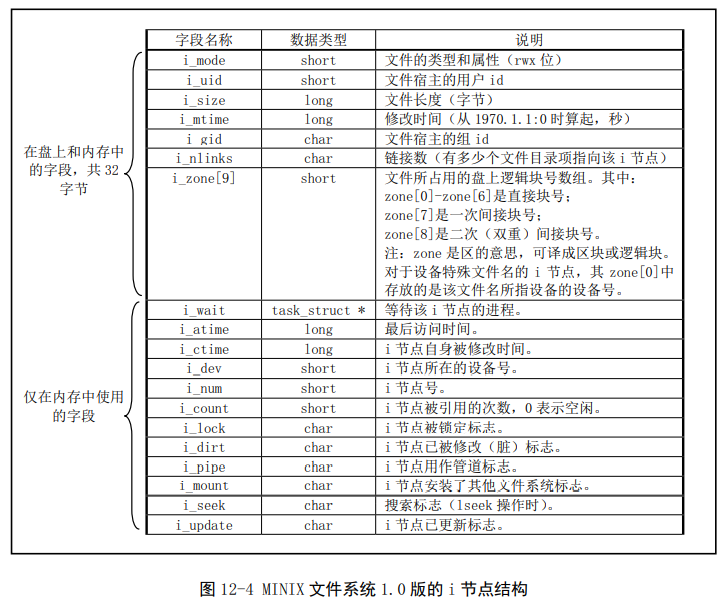

i节点：文件的“身份证”

i节点是文件系统中最核心的概念之一。它保存了文件的元信息（属性）。其中，i_zone数组的作用尤为关键，它负责维护文件逻辑块到物理磁盘块的映射关系，类似于内存管理中的多级页表机制。

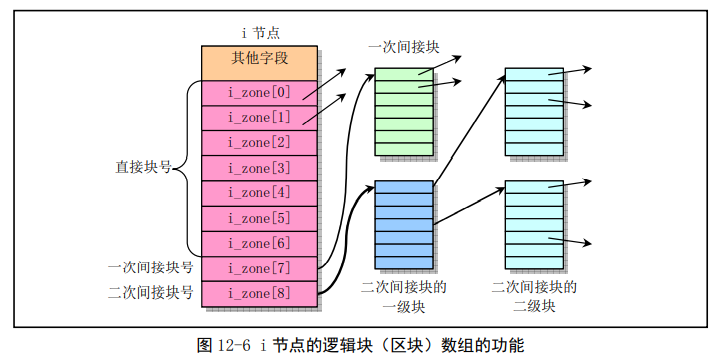

i_zone数组：灵活的数据块寻址

i_zone数组包含了直接块号、一次间接块号和二次间接块号，形成了三级寻址结构：

• 直接块号 (i_zone[0]-i_zone[6])：像一级页表，直接指向存储文件数据的物理块。适合小文件，访问极快。
• 一次间接块号 (i_zone[7])：指向一个存放了多个直接块号的“块”。这相当于二级页表，能管理更多数据块，适合中等文件。
• 二次间接块号 (i_zone[8])：指向一个块，该块又指向多个一次间接块。这是三级页表，可以管理海量数据块，适合大文件，但访问路径较长。

这种设计的精妙之处在于兼顾了效率与容量。与进程固定大小的虚拟地址空间不同，文件系统中的文件大小差异巨大。这种1-3级的混合索引方式，可以针对小、中、大不同规模的文件，分别采用最经济的寻址策略。

目录结构与文件查找

树形目录结构

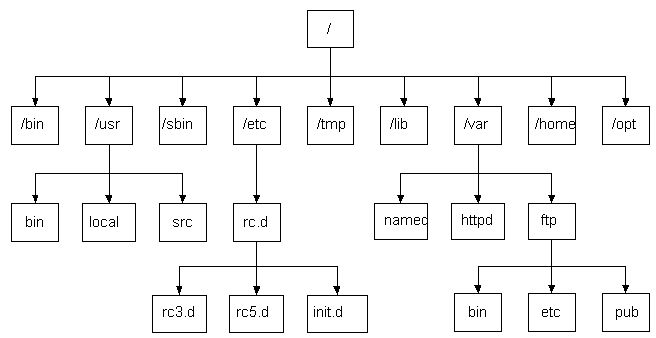

Linux/Unix的文件系统呈现为经典的树形结构，根目录/位于顶端，向下延展出如/bin、/home、/etc等分支。

文件查找过程：从路径到数据块

我们知道了i节点能定位数据块，但系统如何根据我们输入的路径（如/home/user/file.txt）找到对应的i节点呢？

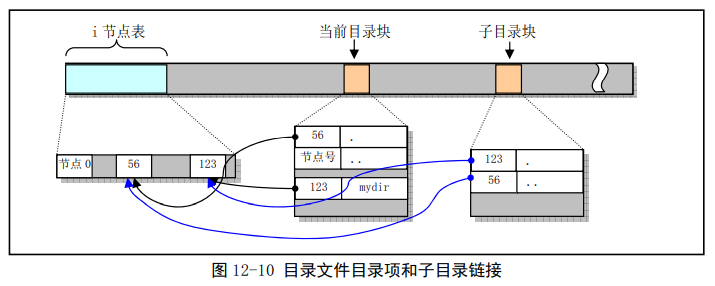

关键在于理解：目录也是一种特殊类型的文件。它的“文件内容”不是普通数据，而是一张表，记录了“文件名 -> i节点号”的映射关系。

查找路径/name1/name2/name3的过程如下：

1. 从根目录开始（其i节点号固定，通常为0），读取其目录内容，找到name1对应的i节点号n1。
2. 根据i节点号n1打开name1目录文件，读取内容，找到name2对应的i节点号n2。
3. 根据i节点号n2打开name2目录文件，读取内容，找到name3对应的i节点号n3。
4. 根据i节点号n3，最终打开目标文件name3。

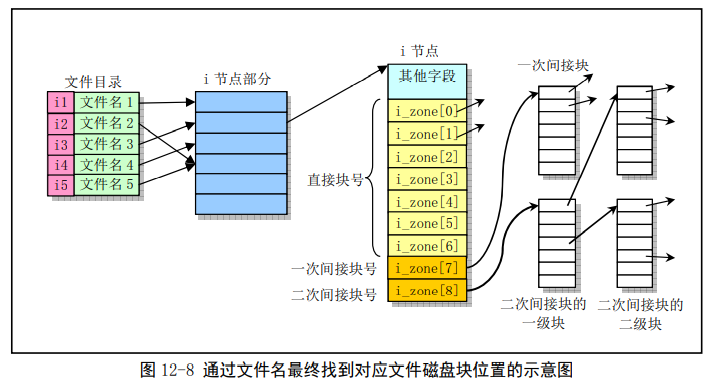

获取文件数据块的完整流程：

1. 打开文件：通过上述路径解析，找到文件的i节点号，并将该i节点信息读入内存。
2. 定位数据块：通过内存中的i节点，访问其i_zone数组，利用直接或间接寻址方式，最终计算出目标数据所在的物理磁盘块号。

文件链接：硬链接与软链接

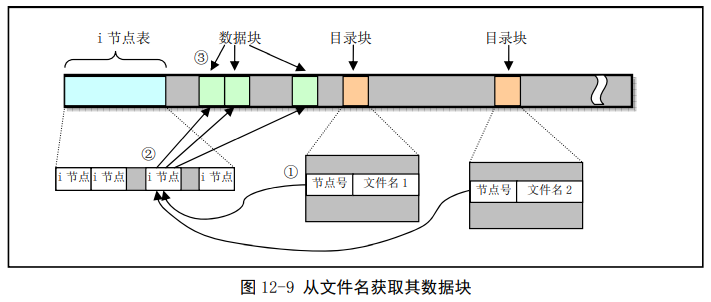

硬链接

创建硬链接，本质是在某个目录文件中新增一个目录项（条目），该目录项将一个新的文件名映射到一个已存在的i节点号。因此，多个不同的文件名可以指向同一个i节点，共享同一份文件数据和属性。i节点中有一个“链接计数”字段，每增加一个硬链接，该计数加1。

软链接（符号链接）

创建软链接，同样会在目录中创建一个新文件。但这个文件的内容不是数据，而是另一个文件的路径字符串。它拥有自己独立的i节点，其i节点中的i_zone指向的磁盘块存储的是目标路径。打开软链接时，系统会读取这个路径，然后去解析并打开目标文件。

删除被链接文件的影响

• 硬链接：删除其中一个硬链接文件名，只是将i节点的链接计数减1。只有当链接计数减为0时，文件的i节点和数据块才会被真正释放。只要还有一个硬链接存在，文件数据就依然可访问。
• 软链接：删除软链接本身，不影响目标文件。但如果删除了软链接指向的目标文件，软链接就会成为“悬空链接”，指向一个不存在的路径，访问时会报错。

理解Minix这样设计精炼的文件系统，是深入掌握现代复杂文件系统（如Ext4, XFS, Btrfs）的基础。希望本文的图解和解析能帮助你建立起清晰的文件系统核心概念模型。更多深入的操作系统与系统编程知识，欢迎在云栈社区交流探讨。
