华为卫星通话天线专利解密：圆极化中框天线如何实现增益突破

两年前，华为Mate 60系列横空出世，首次实现手机直连卫星通话，直接震惊了整个通信行业。

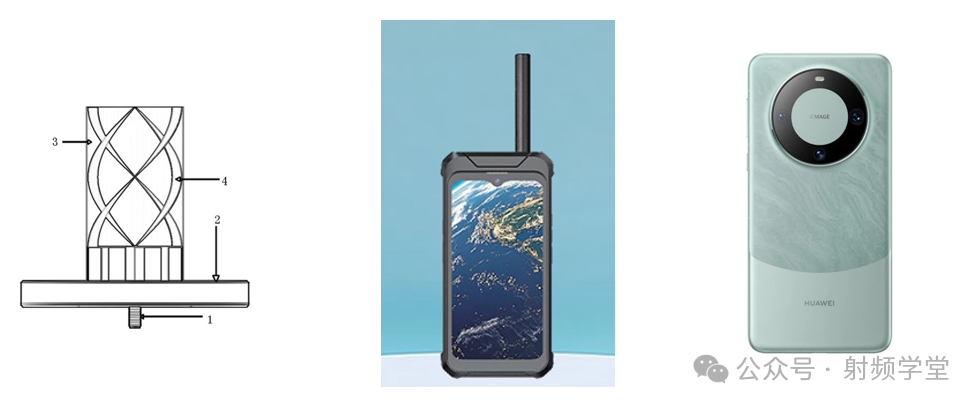

在此之前，卫星通信终端始终绕不开一个“累赘”——高增益圆极化天线阵列，最典型的就是四臂螺旋天线。哪怕是后来电信推出的卫星手机，也依然带着一根显眼的外置螺旋天线，像拖着条“小辫子”，既不美观，也不方便携带。

可华为Mate 60偏要打破常规：卫星天线被完全隐形，悄无声息地藏进了手机金属中框里。

当时我们反复讨论一个问题：手机内部空间那么小、发射功率那么低，怎么可能实现几千公里外的卫星通话？高功率会让电池快速耗尽，高增益又意味着天线体积要加大，根本塞不进手机里。

直到后来，我们读到华为天线专家孙利滨的攻关故事，才恍然大悟：这背后根本不是简单的技术优化，而是一场颠覆整个行业的天线革命。

孙利滨在分享中曾提到：“Mate 50完成卫星短消息后，团队想更进一步做卫星语音通话。可评估后发现，天线增益要比短消息再提升9~10 dB，这几乎是‘不可能完成的任务’。当时很多人建议做外置天线壳，简单又稳妥，但我们不信邪，决定用圆极化手机中框天线打破常规。”

受导师王汉阳教授共模/差模理论启发，孙利滨提出用X模式天线在手机上实现圆极化，仅用3个月就做出了Demo，在外场成功拨通卫星电话，在场的运营商当场感叹：“这是历史性一刻！”

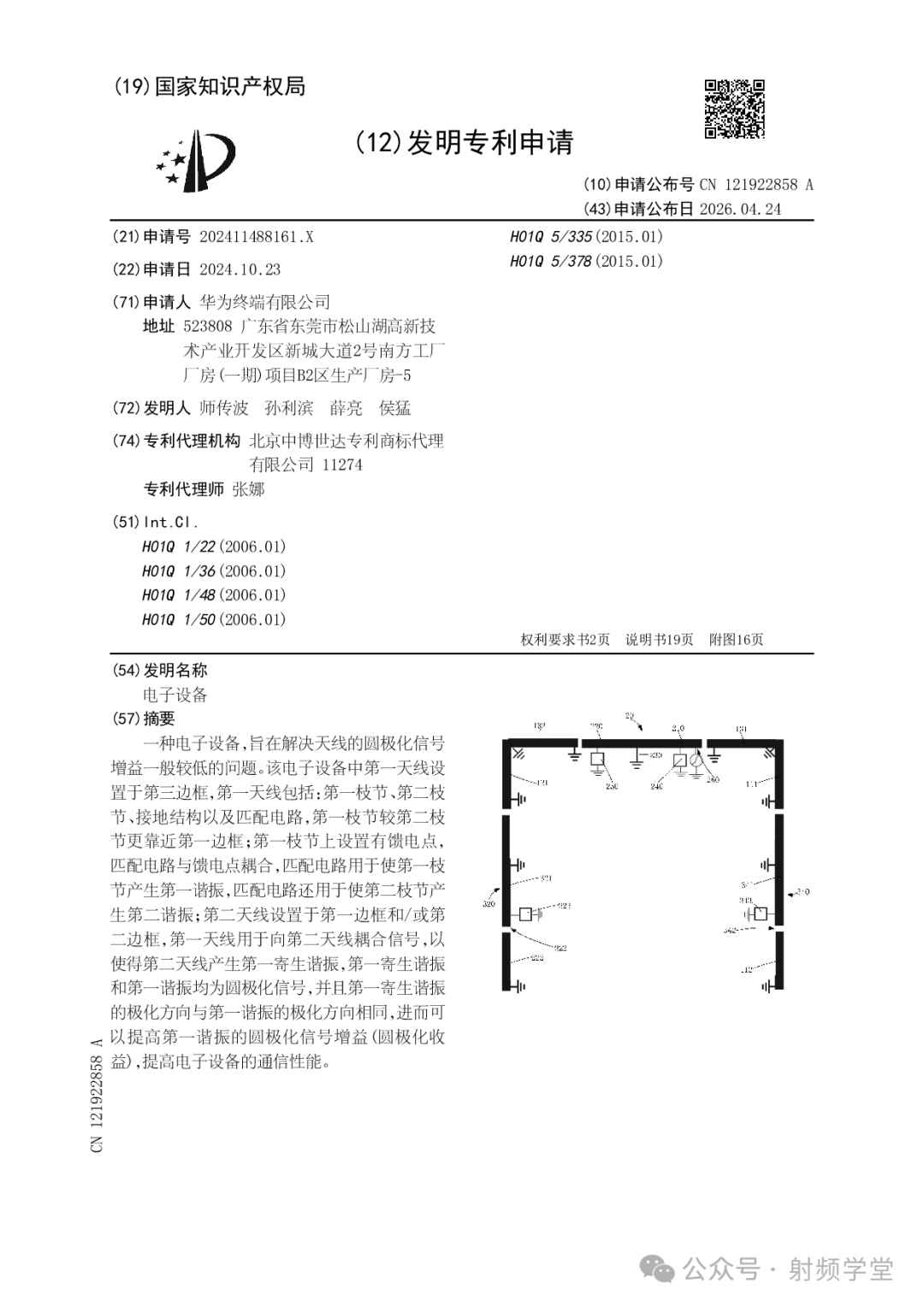

而就在昨天（2026年4月24日），华为这项隐形卫星天线的核心专利终于正式公布——公布号CN 121922858 A，发明人正是师传波、孙利滨、薛亮、侯猛团队。

非常大的可能是，这篇专利，就是Mate 60、Mate 70系列能“剪掉小辫子”，把卫星通话装进普通手机的核心技术底牌。今天，我们就结合专利原文，用最易懂的方式，拆解华为到底是怎么做到的。

先搞懂：行业死穴难破，华为剑走偏锋

卫星通信有一个硬性要求：必须用圆极化。因为星载天线为了对抗电离层法拉第旋转，几乎全部采用圆极化，普通线极化天线根本无法稳定通信。

但传统手机天线，始终绕不开两个死穴，这也是行业内长期无法突破的瓶颈：

• 圆极化增益极低，一般不到2 dBic，根本收不到、发不出几千公里外的微弱卫星信号；
• 带宽窄、波束偏，很难同时覆盖天通、北斗、低轨卫星等多套卫星系统的频段。

华为的这篇专利开篇就写得非常直白：“旨在解决天线的圆极化信号增益一般较低的问题，提高电子设备与卫星之间的通信效果。”

更关键的是，华为给出的解法，没有走“堆天线、加外置结构”的老路，而是一套极简又高效的“主天线+寄生天线耦合协同”系统方案：

主天线：负责产生圆极化激励，是整个信号的“源头”；
寄生天线：负责同极化增益叠加，相当于给信号“放大”；
核心亮点：两者共用手机金属中框，完全隐形、不占额外空间，完美适配手机的轻薄设计。

核心架构：把天线藏进手机中框，每一处都藏着巧思

专利中的“电子设备”，主要指手机、平板、折叠屏等消费级产品，其核心结构非常清晰，我们拆解成3个部分，一看就懂：

1. 中框三边框布局：选对位置，事半功倍

华为没有盲目布局天线，而是精准利用手机中框的先天优势：

• 第一、二边框：手机左右侧边，垂直地面；
• 第三边框：手机顶部边框，天然朝向天空，是卫星通信的最优位置，主天线就藏在这里。

2. 地板系统：稳定的“信号地基”

由主板接地层、屏幕金属膜、电池接地层、中框共同构成稳定的参考地——这是天线高效辐射的基础，相当于给卫星信号的收发搭建了一个“稳定平台”，避免信号杂乱、衰减。

3. 两级天线系统：主副配合，增益翻倍

这是整个专利的核心，也是华为“隐形天线”的关键，分为主天线和寄生天线阵列，两者协同工作，缺一不可。

主天线：T型双谐振圆极化源（信号源头）

主天线完全集成在顶部第三边框，结构非常精简，但功能极强，主要由4部分组成：

• 第一枝节：靠近第一边框，带有馈电点，负责信号输入；
• 第二枝节：通过耦合馈电，主要作用是拓宽带宽；
• 接地结构：连接地板，形成完整的电流回路；
• 匹配电路+调谐组件：精准控制谐振频率，适配不同卫星频段。

它的核心工作原理是“双谐振模式”，通过匹配电路同时激励出两个谐振：

• 差模（DM模式）：电流同向，负责产生左旋圆极化，适配卫星的圆极化需求；
• 共模（CM模式）：电流反向，负责拓宽带宽、调节波束方向，解决“带宽窄、波束偏”的问题。

专利还给出了两种关键工作模式，适配不同场景：

• 模式A：频率差≥300 MHz→超宽频，可同时覆盖天通、北斗、低轨卫星等多套系统；
• 模式B：频率差≤100 MHz→单频高增益，集中增强某一卫星频段的信号，保证通信稳定。

值得注意的是，主天线本身就能产生弱圆极化，但它真正的威力，是激活寄生天线，实现增益叠加——这也是华为最巧妙的设计。

寄生天线：增益倍增的“秘密武器”

寄生天线阵列装在手机左右两侧的第一、二边框，最绝的地方在于：它不接任何射频线，完全靠耦合从主天线获取能量，既不占空间，又能大幅提升增益。

为了实现“增益倍增”，华为给寄生天线定了3个强制设计原则（专利明确要求）：

• 寄生谐振必须是圆极化；
• 极化方向必须与主谐振完全相同（同为屏前/屏后左旋）；
• 谐振频率必须与主谐振几乎一致（偏差<50 MHz）。

这样一来，两个同方向、同频率的左旋圆极化波在空间叠加，增益直接翻倍，轻松突破“增益低”的行业死穴。

同时，专利里还设计了6类标准化子天线，全部带缝隙、接地枝节和可调谐器件，经过严格仿真与实测优化，分为两类：

• 近距离子天线（≤30 mm，最优15 mm±5 mm）：包括第一、二、六子天线，采用屏前左旋圆极化，手机正面朝上时增益最高；
• 远距离子天线（45–60 mm）：包括第三、四、五子天线，采用屏后左旋圆极化，哪怕手机背面朝上，也能稳定连星。

更厉害的是，每路子天线都配有电容/电感调谐器件，能实时把寄生谐振“锁”在主谐振上，保证同频同相；再加上开关矩阵，可智能切换增益与波束：

• 频率差≥300 MHz→开启屏前子天线；
• 频率差≤100 MHz→开启屏后子天线；

可多路并发，进一步叠加增益，且波束仰角稳定在30°–60°，完美对准卫星，不管怎么握手机，都不影响通信。

理论底层：共模/差模，才是核心突破

孙利滨在攻关故事里提到的共模/差模理论，正是这篇专利的核心底层逻辑，也是华为能实现“内置高增益圆极化”的关键。

专利中对共模（CM）和差模（DM）有完整阐述，用最通俗的话解释就是：

• 线共模（CM）：电流反向、电场同向，适合做宽带，解决“带宽窄”的问题；
• 线差模（DM）：电流同向、电场反向，适合做圆极化，解决“信号适配卫星”的问题。

华为的设计逻辑非常清晰，不是简单堆结构，而是从电磁模式层面重新设计天线：

• 用差模（DM）生成圆极化基底，满足卫星通信的核心需求；
• 用共模（CM）拓展带宽、调节波束方向，解决行业瓶颈；
• 再用寄生天线把“弱圆极化”修成高纯圆极化，实现高增益。

这种设计，彻底打破了传统天线“要么增益高、要么体积大”的困境，也印证了一句话：真正的技术突破，往往藏在底层理论的创新里。

频段覆盖：一套天线，通吃所有民用卫星系统

华为的这套隐形天线系统，不仅解决了“隐形”和“高增益”的问题，还实现了“多频段兼容”——一套天线，就能覆盖目前几乎所有民用卫星通信频段，实用性拉满：

• 天通一号：Tx 1980–2010 MHz，Rx 2170–2200 MHz（民用卫星通信的核心频段）；
• 北斗卫星通信：Tx 1610–1626.5 MHz，Rx 2483.5–2500 MHz；
• 低轨卫星：Tx 1668–1675 MHz，Rx 1518–1525 MHz。

这也意味着，搭载这套天线的手机，不管是在偏远地区用天通一号通话，还是用北斗发消息，都能稳定连接，真正实现“无死角通信”。

为什么这篇专利，含金量极高？

我们再回头看孙利滨团队的攻关约束，就知道这份专利有多难得——当时团队面临的要求，每一条都是行业难题：

• 增益必须提升9–10 dB（行业内认为“不可能完成”）；
• 不能做外置天线（要符合消费级手机的美观和便携需求）；
• 必须塞进手机中框（空间极度有限）；
• 必须是圆极化、通信必须稳定。

而CN 121922858 A这篇专利，完美解决了所有约束，每一个设计都精准命中需求：

• 不用外置天线：全部利用手机金属中框实现，完全隐形；
• 增益大幅提升：主天线+寄生天线同极化叠加，轻松突破9–10 dB的增益要求；
• 圆极化纯正：左旋圆极化，完美匹配卫星的圆极化需求；
• 带宽足够宽：双谐振+多子天线设计，覆盖多套卫星系统；
• 姿态更友好：屏前/屏后双波束切换，不管怎么握手机，都能稳定连星。

可以说，这篇专利就是华为手机卫星通话的底层天线架构，是从“卫星短消息”到“卫星语音通话”，那9–10 dB增益差距的最终答案。

总结：华为的三项革命，改写行业格局

华为CN 121922858 A专利的公布，本质上是完成了手机卫星天线的三项革命，彻底改写了消费级卫星通信的行业格局：

• 架构革命：主天线+耦合寄生天线，实现同极化增益叠加，打破“增益与体积不可兼得”的困境；
• 形态革命：彻底抛弃外置螺旋天线，把卫星天线藏进手机中框，让消费级手机实现“隐形卫星通信”；
• 理论革命：首次将共模/差模模式用到手机边框，实现高纯度内置圆极化，为行业提供了全新设计思路。

从此，手机不再需要拖着“小辫子”，就能稳定拨通36000公里外的高轨卫星；从此，“不在服务区”的困境，正在被华为一点点打破。

这也难怪，当年孙利滨团队的Demo拨通卫星电话那一刻，运营商会由衷感叹：“太棒了，今天是历史性的一刻！”

这里是云栈社区，我们下期继续拆解更多硬核射频与天线技术，带你看懂科技背后的底层逻辑。

---

附：专利图纸标号说明（对照查看更清晰）

所有图纸共用一套标号，先记牢这些核心标识，对照专利图就能快速看懂结构：

一、核心部件标号

• 20：第一天线（主天线，T型），布在第三边框130；

• 210：主天线第一枝节、220：主天线第二枝节、230：主天线接地结构；

• 240：第一调谐组件（调第一谐振）、250：第二调谐组件（调第二谐振）、260：馈电点；

• 30：第二天线（寄生天线组），布在第一、二边框；

• 131：第一接地边框、132：第三接地边框、111：第二接地边框、121：第四接地边框；

• d：子天线与接地边框的距离（关键尺寸）。

二、关键图纸解读

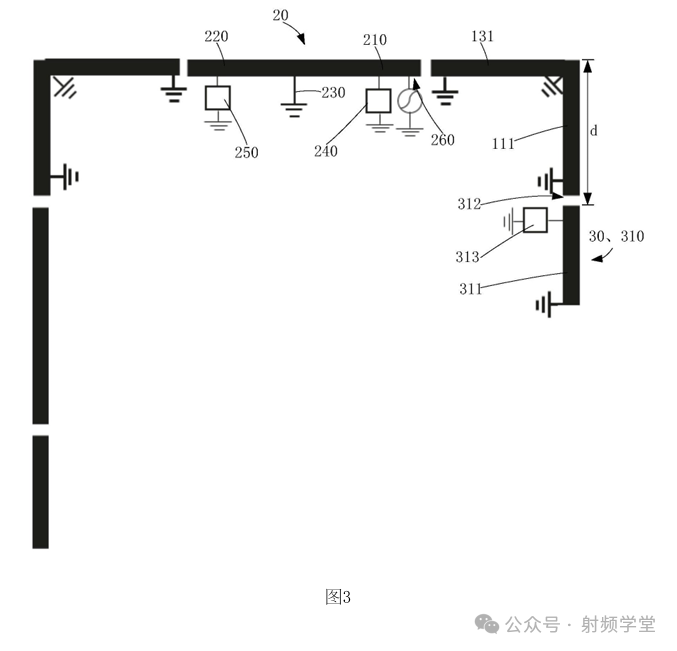

图3：主天线+第一子天线（屏前左旋圆极化），d≤30mm（最优15±5mm），增益最高，实现同方向圆极化叠加；

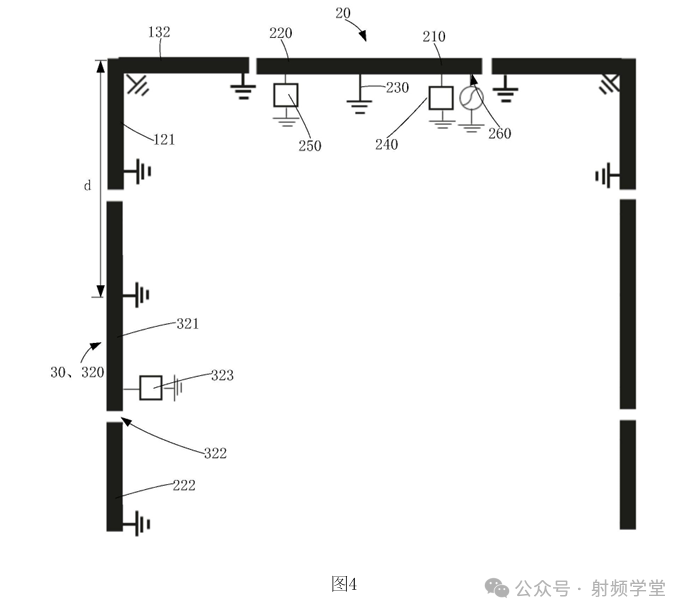

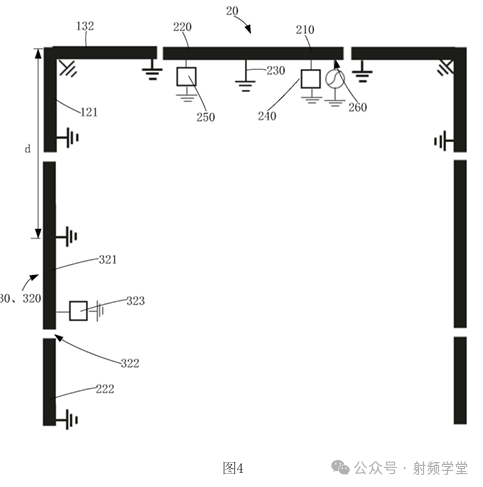

图4：主天线+第二子天线（屏前左旋），d≤30mm，保证极化方向一致；

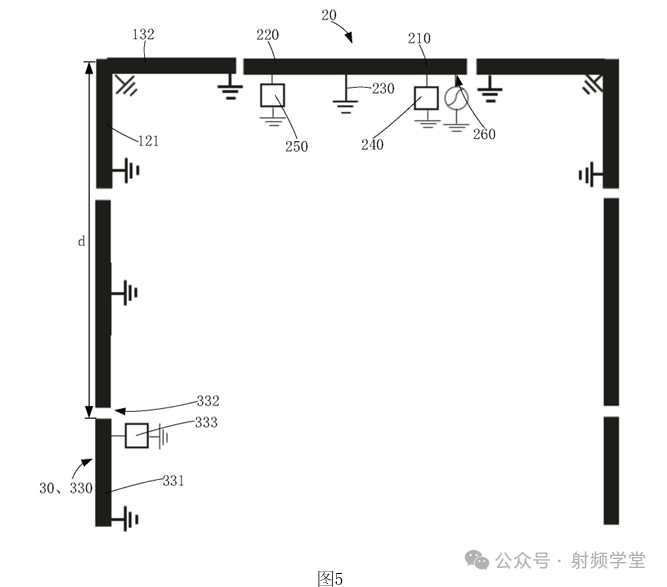

图5：主天线+第三子天线，d≥30mm，依然保持同极化；

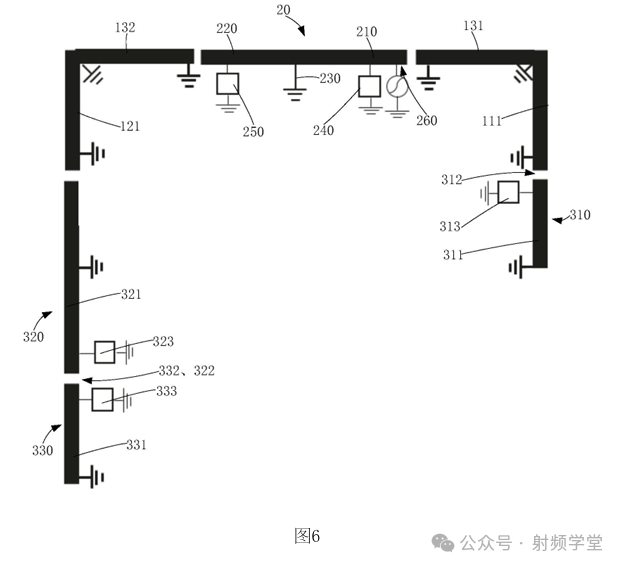

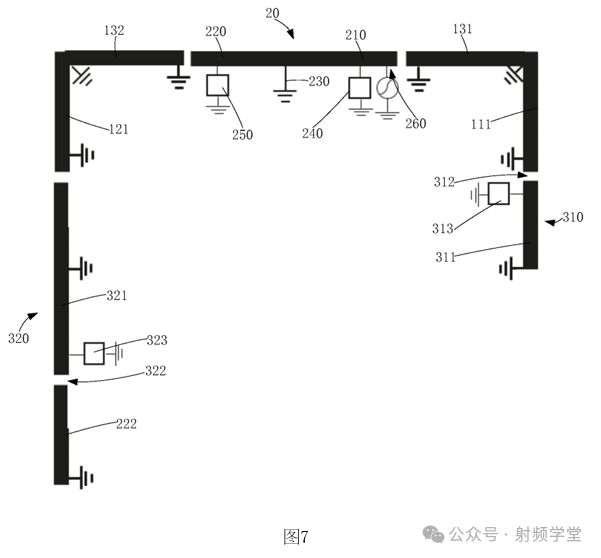

图6、7：多子天线组合（第一+第二+第三子天线），按需增强圆极化，实现增益最大化；

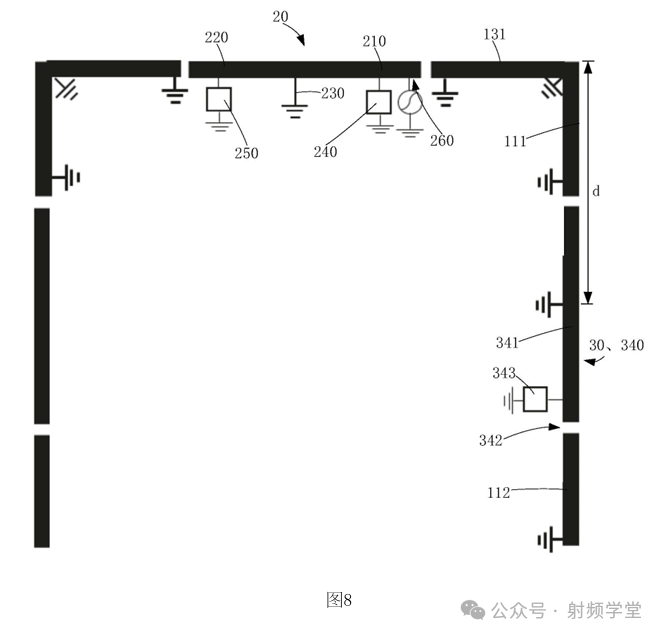

图8：主天线+第四子天线（屏后左旋），d≤30mm，适配手机背面朝上场景；

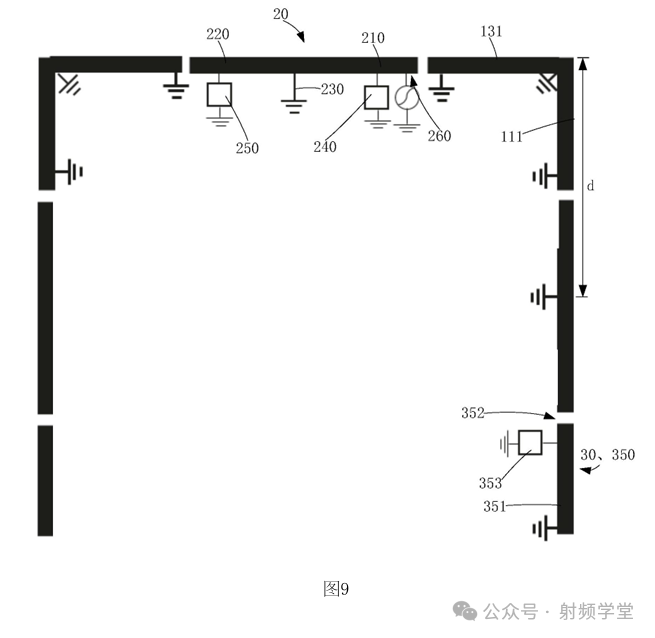

图9：主天线+第五子天线，d≥30mm（优选45–60mm），增益>2dBic；

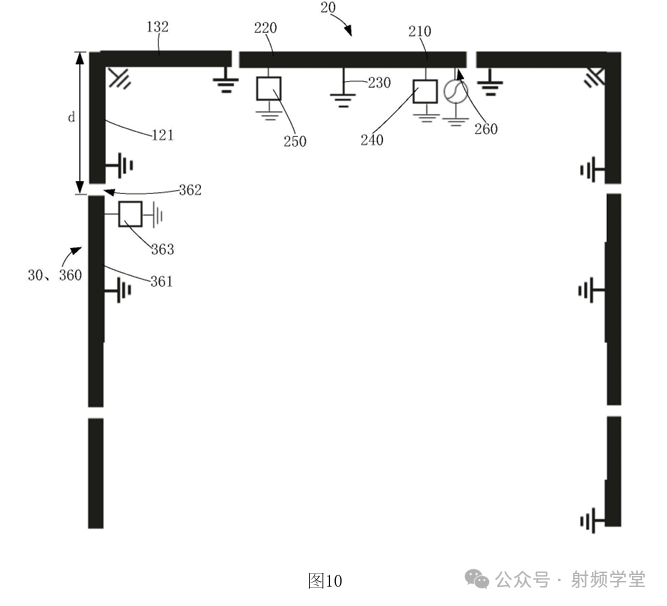

图10：主天线+第六子天线（屏后左旋），d≤30mm；

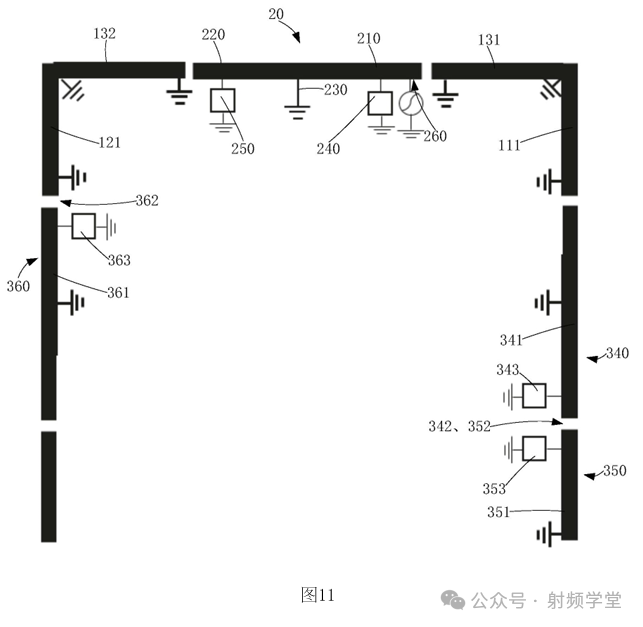

图11：屏后多子天线组合（第四+第五+第六子天线），强化屏后方向增益；

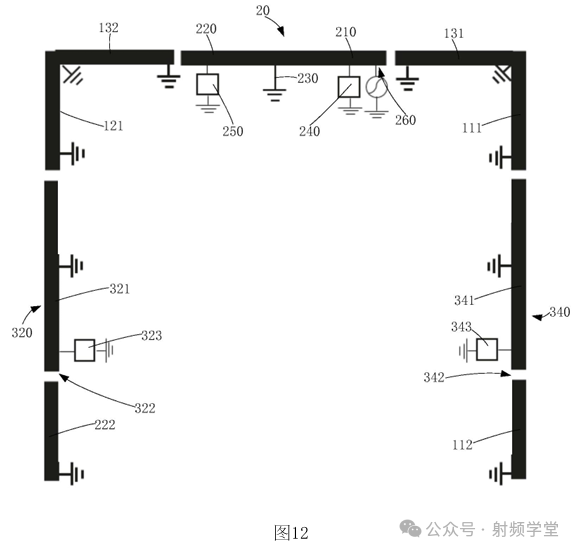

图12：频段切换示范——谐振差≥300MHz开屏前子天线，≤100MHz开屏后子天线，互补覆盖更稳；

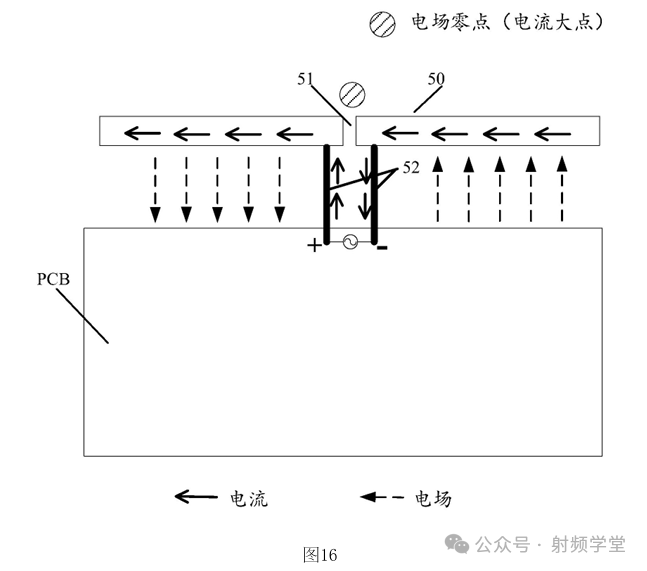

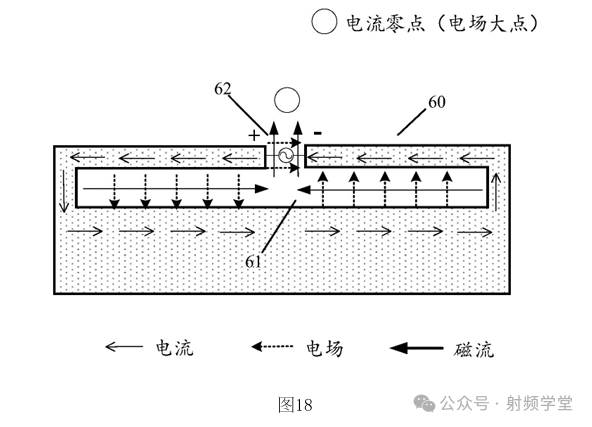

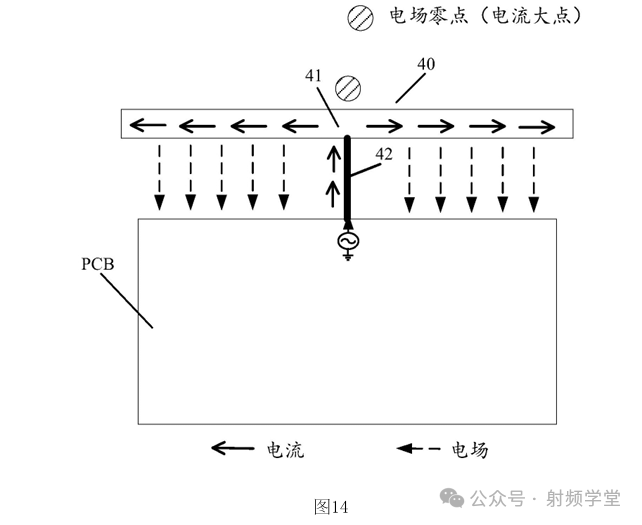

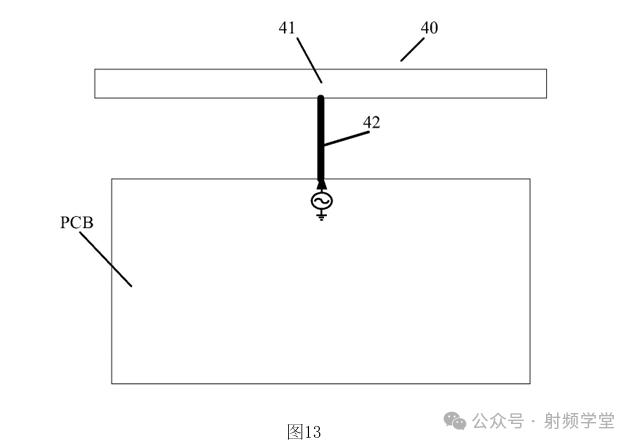

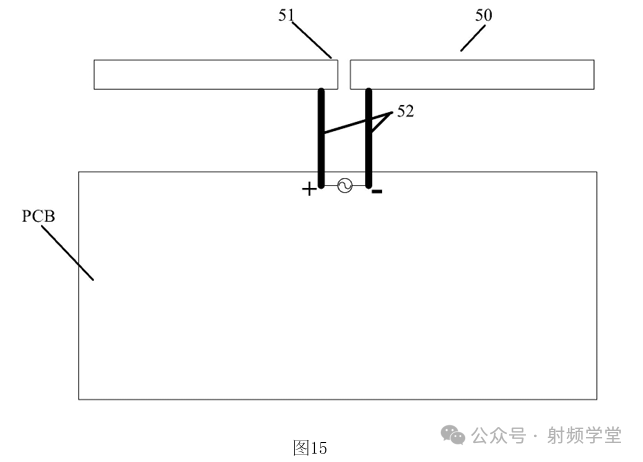

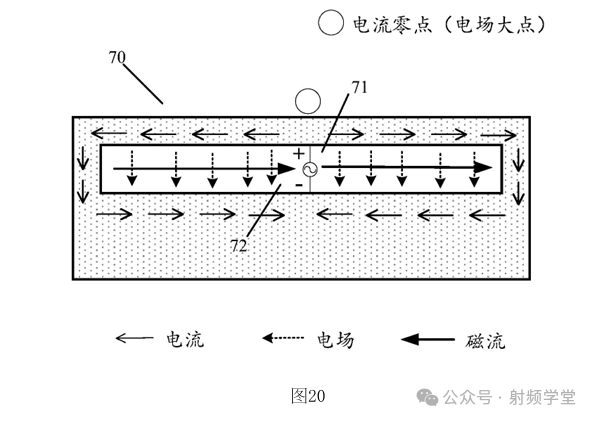

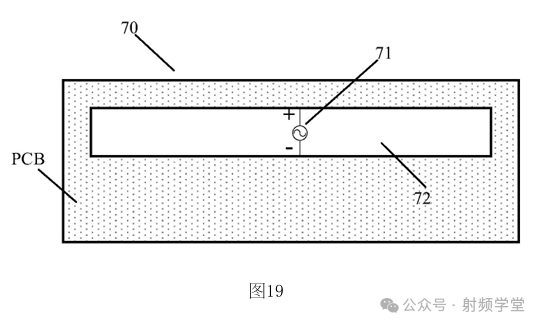

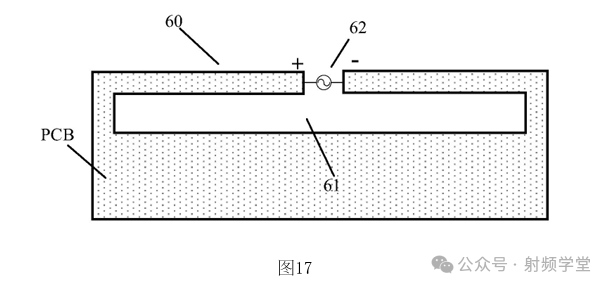

图13–20：共模/差模模式（线模式、槽模式各有CM和DM），核心理论支撑。

三、共模/差模核心区分

• 线共模（CM）：电流反向、电场同向，适合做宽带；
• 线差模（DM）：电流同向、电场反向，适合做圆极化（主天线第一谐振用此）；
• 槽共模（CM）：电流绕槽同向、磁流反向；
• 槽差模（DM）：电流绕槽反向、磁流同向。
