通信卫星内部解剖：电源、通信与姿控系统详解

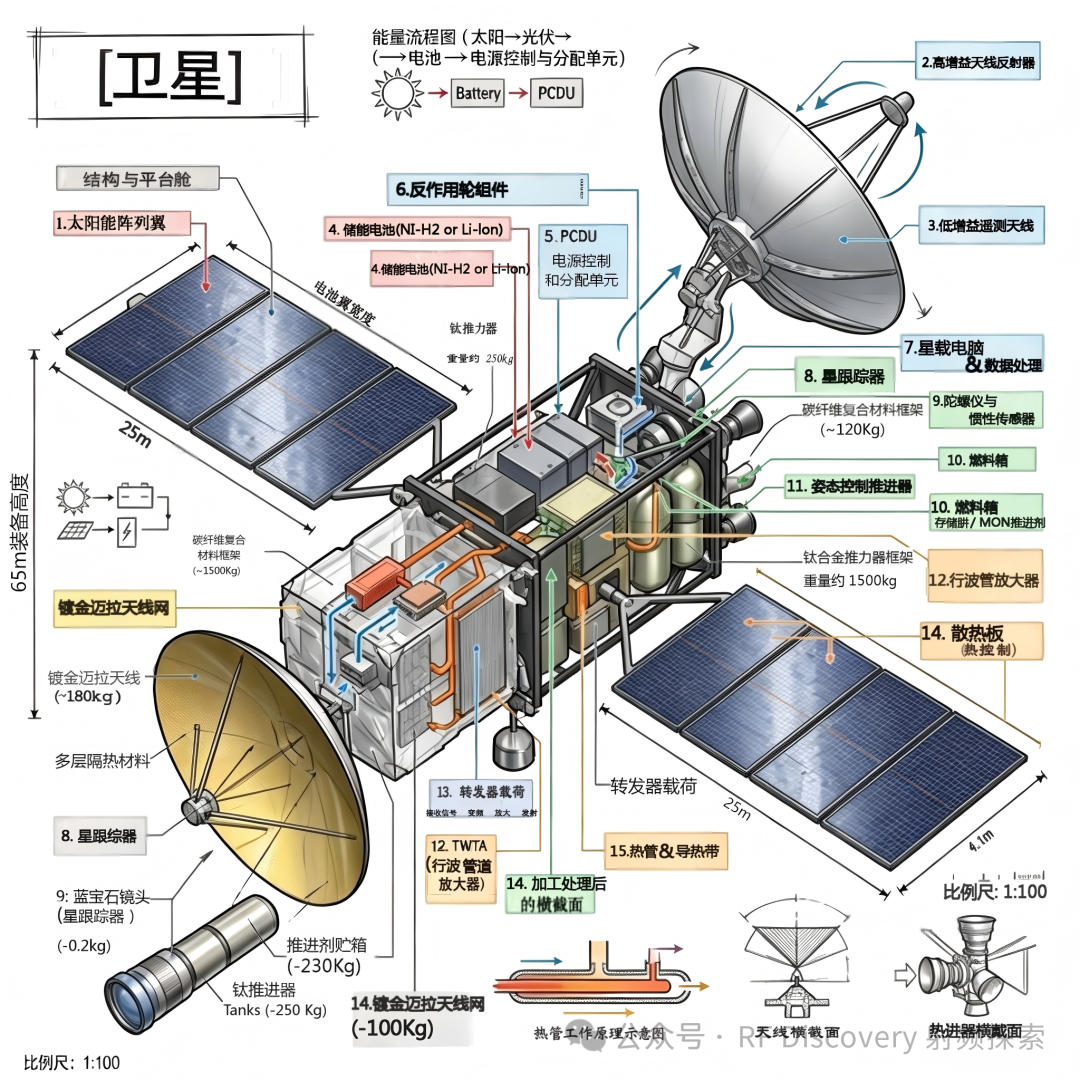

这张图展示了一颗典型通信卫星的内部构造，标注了所有关键子系统与部件。接下来我们按模块逐层拆解。

一、核心结构与平台（卫星的“骨架”）

卫星的“底盘”为所有设备提供支撑与保护：

• 主结构（Carbon Fiber Composites Frame）：碳纤维复合材料框架，重量约120kg，强度高、重量轻，能承受发射冲击和太空恶劣环境。
• 钛合金推力器框架（Titanium Thruster Composite Frame）：支撑推进系统，重量约1500kg，为轨道调整提供稳定安装点。

二、电源系统（卫星的“心脏”）

为整星提供稳定电力，是卫星在轨运行的基础：

• 太阳能电池翼（Solar Array Wings）：展开尺寸约25m×6.5m，是卫星的主要发电装置，通过光电效应将太阳能转化为电能。
• 储能电池（Batteries - Ni-H2 or Li-Ion）：化学储能装置，在卫星进入地球阴影区（无光照）时为卫星供电。
• PCDU（Power Conditioning & Distribution Unit）：电源调节与分配单元，负责将太阳能/电池的电能稳压、调压后，分配给各个子系统使用。

工作流程：太阳→光伏板→电池→PCDU

三、通信系统（卫星的“嘴巴和耳朵”）

这是通信卫星的核心任务载荷，负责信号收发与转发：

• 高增益天线反射器（High-Gain Antenna Reflector）：抛物面天线，指向地球，用于高速、定向的大容量通信信号传输。
• 低增益遥测天线（Low-Gain Telemetry Antenna）：全向/弱方向性天线，用于低速率的星地遥测、遥控信号传输，保证信号覆盖不中断。

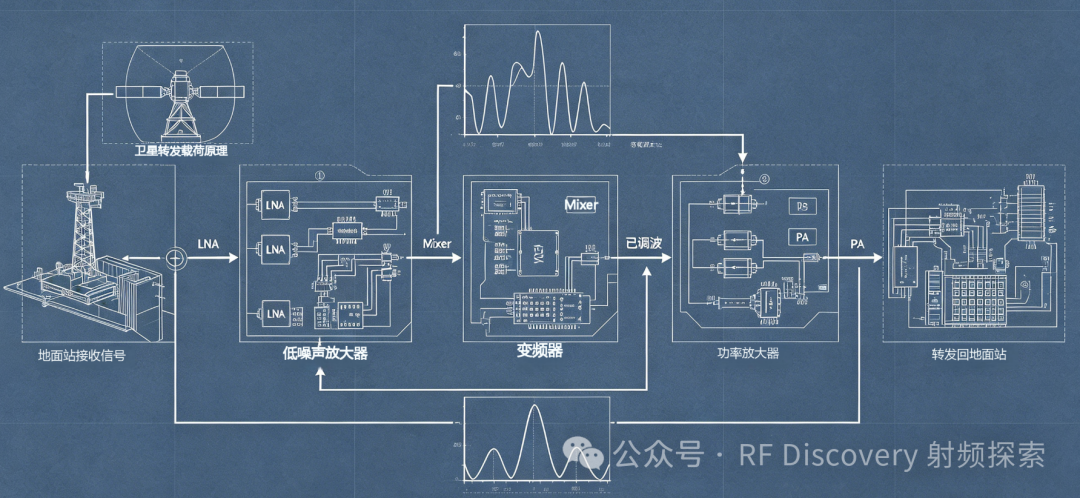

• 转发器载荷（Transponder Payload）：通信信号的“中转站”，接收地面信号→变频→放大→再发回地面。
• 行波管放大器（TWTA - Traveling Wave Tube Amplifier）：为转发器提供大功率信号放大，确保地面能接收到足够强的卫星信号。
• 镀金迈拉天线网（Gold-Coated Mylar Antenna Mesh）：轻质、高反射率的天线反射面材料，重量约100-180kg，保证信号高效反射。

四、姿态与轨道控制系统（卫星的“眼睛和手脚”）

负责让卫星“对准方向、保持位置”：

• 星跟踪器（Star Tracker Sensors）：相当于卫星的“眼睛”，通过拍摄恒星位置来确定自身姿态，精度极高。
• 陀螺仪与惯性传感器（Gyroscopes & Inertial Sensors）：测量卫星的角速度和加速度，辅助姿态稳定。
• 反作用轮组件（Reaction Wheel Assembly）：通过高速旋转的飞轮改变角动量，实现卫星姿态的精细调整，无需消耗推进剂。
• AOCS 推力器（AOCS Thrusters）：姿态控制推进器，用于轨道保持、位置修正和姿态粗调。
• 燃料箱（Fuel Tanks - Hydrazine/MON）：存储肼/MON推进剂，为推力器提供燃料，保证卫星在寿命期内的轨道稳定。
• 钛推力器（Titanium Thrusters）：推进系统的执行部件，重量约250kg，通过喷射推进剂产生推力。

五、星载计算机与数据处理（卫星的“大脑”）

• Onboard Computer & Data Handling：星载计算机，负责控制所有子系统的运行、处理星上数据、执行地面指令，是卫星的控制中心。

六、热控系统（卫星的“体温调节器”）

太空温差极大，热控系统保证设备工作在合适温度：

• 散热板（Radiator Panels - Thermal Control）：辐射散热装置，将设备产生的热量散发到太空。
• 热管与导热带（Heat Pipes & Thermal Straps）：高效导热部件，将设备热量快速传导到散热板，图中还附带了热管工作原理示意图。
• 多层隔热材料（Multi-Layer Insulation, MLI）：覆盖在卫星表面的隔热层，减少太空环境的热交换，保持内部温度稳定。
