eBPF赋能的ART运行时DEX采集与字节码回填技术解析

项目地址：https://github.com/chinleez/eBPFDexDumper-rs
适用环境：Android 13-17 / ARM64 / root / 支持 eBPF 的内核

Android 加固方案在高版本系统上逐渐从完整 DEX 加密演化为方法级抽取、运行时短暂回填、Nterp 路径覆盖以及 native buffer 中转等多种形态。传统依赖自定义 ROM、Frida inline hook 或 ptrace 的脱壳方式通常存在侵入性强、易被检测、跨 Android 版本维护成本高等问题。

本文以开源项目 eBPFDexDumper-rs 为例，介绍一种基于 Linux eBPF uprobe/uretprobe 的 Android ART 运行时 DEX 采集方案。该方案不向目标进程注入 so，也不修改目标进程中的用户态代码逻辑；它通过在内核侧观察 ART 解释器入口、DexFile 生命周期入口以及 libc native buffer 操作，捕获 DEX 起始地址、文件大小和执行过的方法字节码，再由 Rust 用户态完成分块拼装、缺页兜底读取、DEX 去重、CodeItem 反扫和方法字节码回填。

文章重点讨论四个工程问题：第一，如何在 Android 13-17 的 ART 变化中定位可用 hook 目标；第二，如何把 ART 私有对象布局以运行时参数注入 eBPF 程序，降低 ROM 差异带来的重编译成本；第三，如何在 BPF verifier 限制下传输大体积 DEX 与变长方法字节码；第四，如何把采集到的 insns 回填到 DEX 并重算 SHA-1 / Adler-32，使输出结果能被 jadx、baksmali 等工具继续处理。

需要说明的是，本文讨论的是授权设备、授权应用和安全研究场景下的动态观测技术。它不试图绕过所有反分析能力，也不保证覆盖完全 native 化或 VMP 化的极端样本。



1. 背景与问题

1.1 Android 高版本脱壳难点

近几年常见 Android 加固方案有几个明显趋势：

1. 方法级抽取
   原 DEX 中的 class_data_item 仍在，但部分方法的 code_item.insns 被清零、替换或延迟填充。方法真正执行前，壳在运行时短暂恢复字节码。
2. Nterp 成为主路径
   Android 11 之后，ARM64 上的 Nterp 解释器覆盖了大量解释执行场景。只盯早期 art::interpreter::Execute 很容易漏方法。
3. DexFile 生命周期被弱化
   高版本 ART 中部分构造函数会被内联，符号也可能被 strip。仅依赖 DexFile::DexFile 一类入口不够稳。
4. native buffer 中转
   壳可能先在 native 层 mmap 一段内存，把解密后的 DEX 或片段拷贝进去，再交给 ART 或自定义加载逻辑。
5. 跨 ROM 布局漂移
   同为 Android 13+，不同 OEM ROM 中 mirror::Class、DexCache 等对象字段位置仍可能有细微变化。

因此，一个实用的运行时 DEX 采集工具不能只依赖单个 hook 点，也不能把 ART 私有布局写死在用户态或内核态逻辑里。

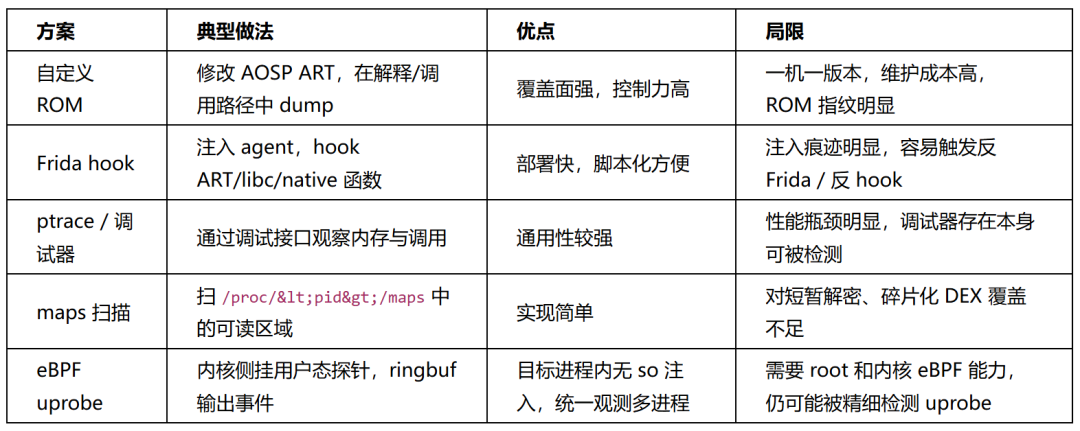

1.2 传统方案的局限



eBPF 的价值在于把“观测点”放到内核侧：BPF 程序在 uprobe 命中时读取寄存器和用户态内存，然后把事件写入 ringbuf。用户态只负责加载程序、attach 探针、消费事件和落盘。

2. 项目结构与数据流

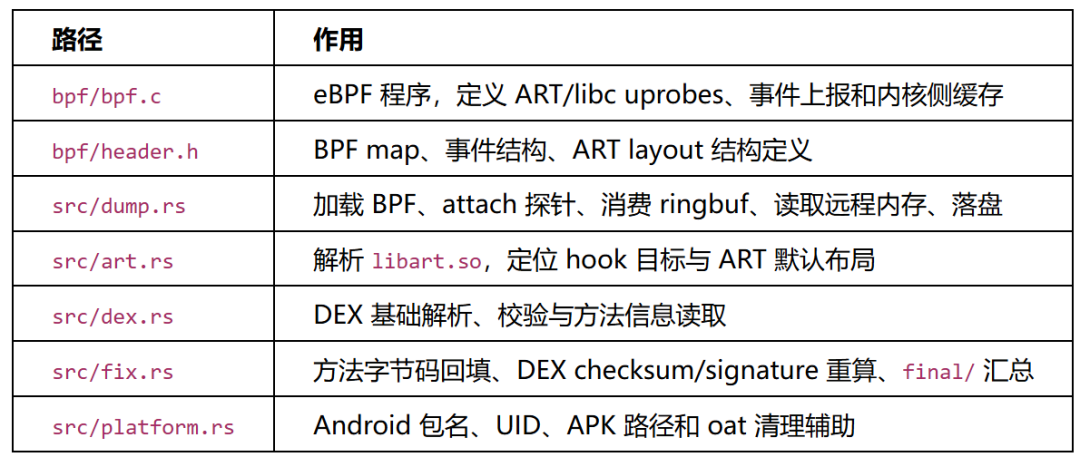

eBPFDexDumper-rs 是一个 Rust 项目，主二进制为 eBPFDexDumper。与本文相关的核心模块如下：

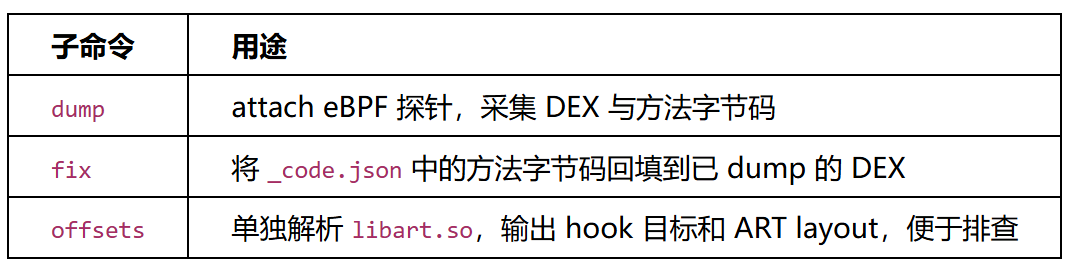

命令行分为三个子命令：



整体数据流如下：

Target App / ART / libc
        |
        | uprobe / uretprobe
        v
bpf/bpf.c
        |
        | events / dex_chunks / method_events
        | read_failures / layout_debug_events / native_buffer_events
        v
Rust 用户态
        |
        | process_vm_readv fallback
        | maps scan / CodeItem backscan / native buffer scan
        v
/data/local/tmp/dex_out/<package>/
        |-- dex_<begin>_<size>.dex
        |-- dex_<begin>_<size>_code.json
        |-- fix/
        `-- final/

输出目录按目标自动分组：使用 --name 时以包名建目录；只指定 --pid 时尽量从 /proc/<pid>/cmdline 推断；只指定 --uid 时使用 uid_<num>/。

3. Hook 矩阵设计

3.1 ART 解释器入口

当前 dump 主流程默认 attach 的 ART 主入口包括：

SEC("uprobe/libart_execute")          // art::interpreter::Execute
SEC("uprobe/libart_executeNterpImpl") // ExecuteNterpImpl / ExecuteNterpWithClinitImpl
SEC("uprobe/libart_nterpOpInvoke")    // nterp_op_invoke_* pattern targets

这组 hook 负责捕获“正在执行的方法”。入口参数根据 ABI 分为两类：

• art::interpreter::Execute
  从寄存器参数中取得 ShadowFrame*，再读取其中的 ArtMethod*。
• ExecuteNterpImpl、ExecuteNterpWithClinitImpl、nterp_op_invoke_*：按当前实现假设 x0 中为 ArtMethod*。

拿到 ArtMethod* 后，BPF 程序尝试沿 ART 对象链解析 DEX：

ArtMethod*
-> declaring_class_
-> mirror::Class.dex_cache_
-> mirror::DexCache.dex_file_
-> art::DexFile.begin_
-> DexHeader.file_size

Android 64 位 ART 通常使用 32-bit HeapReference。因此实现中会先判断压缩引用，避免把低 32 位对象引用当作 64 位用户态地址直接读取。同时，ARM64 顶字节可能带 MTE/PAC tag，读取前会统一 untag。

3.2 DexFile 生命周期入口

仅靠解释器入口会漏掉尚未执行的方法和某些 DexFile 生命周期事件。因此项目还会根据 src/art.rs 的解析结果 attach：

SEC("uprobe/libart_dexFileCtor")      // DexFile::DexFile / DexFileLoader::OpenOne
SEC("uprobe/libart_registerDexFile")  // ClassLinker::RegisterDexFile

DexFile::DexFile 和 Android 16/17 上常见的 DexFileLoader::OpenOne 都符合“x1 位置可取得 DEX begin”的形态，因此可以复用同一个 BPF handler。RegisterDexFile 则从 DexFile* 读取 begin_，再检查 DEX header。

仓库中也包含 uprobe_libart_verifyClass 的 BPF handler 和 VerifyClass 目标定位逻辑，但当前 dump 主流程没有默认 attach 该探针。文档和使用预期应以实际 attach 路径为准，不能把它算作默认采集链路。

3.3 libc native buffer 入口

为覆盖“DEX 先在 native buffer 中短暂出现”的场景，项目默认尝试 attach 以下 libc 探针：

("memcpy",   "uprobe_libc_memcpy",   Some("uretprobe_libc_memcpy"))
("memmove",  "uprobe_libc_memmove",  Some("uretprobe_libc_memmove"))
("mmap",     "uprobe_libc_mmap",     Some("uretprobe_libc_mmap"))
("mmap64",   "uprobe_libc_mmap",     Some("uretprobe_libc_mmap"))
("mprotect", "uprobe_libc_mprotect", None)

entry probe 记录参数，uretprobe 在函数返回后检查目标地址是否出现 dex\n magic 和合理的 file_size。BPF 侧只做轻量判断，完整 DEX header 校验、范围扫描和解析放到用户态完成，以减少 verifier 压力。

4. ART 目标定位与布局注入

4.1 Hook 目标定位

Android 高版本中 libart.so 的符号保留情况差异很大。src/art.rs 使用纯 ELF 解析定位目标，不依赖在目标进程中 dlopen 或执行 ART 代码。主要策略包括：

• 符号匹配
  优先匹配 art::interpreter::Execute、ExecuteNterpImpl、ExecuteNterpWithClinitImpl、DexFile::DexFile、DexFileLoader::OpenOne、ClassLinker::RegisterDexFile 等符号。
• 字节模式扫描
  在符号缺失时，用 Nterp 入口和 nterp_op_invoke_* 的 ARM64 指令特征定位候选地址。
• 分支扫描
  围绕 ExecuteNterpImpl 查找直接跳转目标，推断 ExecuteNterpWithClinitImpl 一类变体。
• 字符串引用反推
  通过 .rodata 中的 "Interpreting " 字符串和 .text 中的 ADR/ADRP+ADD 引用反推 Execute 附近入口。
• 手工兜底
  通过 --execute-offset、--nterp-offset 和 --art-layout 接管自动定位失败的 ROM。

代码里的 TargetSource 目前分为 manual、symbol、pattern、string-ref 四类；分支扫描属于 pattern 路径的一种实现细节。

4.2 ART layout 动态注入

eBPF 程序通过 art_layout_t 描述读取 ART/DEX 关键字段所需的偏移：

struct art_layout_t {
 u32 shadow_frame_method_offset;
 u32 art_method_declaring_class_offset;
 u32 art_method_dex_method_index_offset;
 u32 art_method_data_offset;
 u32 class_dex_cache_offset;
 u32 dex_cache_dex_file_offset;
 u32 dex_file_begin_offset;
 u32 dex_header_file_size_offset;
 u32 code_item_insns_size_offset;
 u32 code_item_insns_offset;
};

默认布局对应 Android 13+ AOSP 主线 ARM64 常见结构：

ShadowFrame.method              = 0x08
ArtMethod.declaring_class       = 0x00
ArtMethod.dex_method_index      = 0x08
ArtMethod.data                  = 0x10
Class.dex_cache                 = 0x10
DexCache.dex_file               = 0x10
DexFile.begin                   = 0x08
DexHeader.file_size             = 0x20
CodeItem.insns_size             = 0x0c
CodeItem.insns                  = 0x10

用户态加载 BPF 后会把 layout 写入 art_layout_map[0]。这个 map 使用 BPF_MAP_TYPE_HASH 而不是单元素 array，是为了让 BPF 程序在用户态尚未写入时 lookup 返回 NULL，从而回退到内置的 default_art_layout，避免读到全 0 偏移。

4.3 ROM 偏移漂移处理

Class.dex_cache_ 和 DexCache.dex_file_ 在不同 ROM 上可能出现在相邻 slot。主路径失败时，BPF 会在有限范围内做 4x4 网格尝试：

#pragma unroll
for (int class_slot = 0; class_slot < 4; class_slot++) {
    u32 class_dex_cache_offset = 0x10 + class_slot * 8;
    #pragma unroll
    for (int dex_cache_slot = 0; dex_cache_slot < 4; dex_cache_slot++) {
        u32 dex_cache_dex_file_offset = 0x10 + dex_cache_slot * 8;
        if (read_dex_from_art_method(...)) {
            return 1;
        }
    }
}

这里使用固定边界和 #pragma unroll 是为了满足 BPF verifier 对循环可证明性的要求。

5. 大体积 DEX 与方法字节码传输

5.1 DEX 分块续传

DEX 文件可能达到几十甚至上百 MiB，不能作为单条 ringbuf 记录输出。项目用 dex_chunks ringbuf 加 dexProgress_map 实现分块续传：

dexProgress_map[begin] = next_offset

每次同一个 DEX 再次被 hook 命中时，BPF 从 next_offset 继续发送固定大小 chunk。当前 chunk 记录大小为 RINGBUF_SIZE = 1 << 17，也就是 128 KiB；单次 BPF 调用最多推进 MAX_CHUNKS_PER_CALL = 128 个 chunk。

当 bpf_ringbuf_reserve 失败或 bpf_probe_read_user 读页失败时，BPF 发送 read_failures 事件，交给用户态兜底。

5.2 process_vm_readv 缺页兜底

bpf_probe_read_user 是非阻塞读取，不会替目标进程触发缺页换入。如果目标页尚未驻留，BPF 侧读取会失败。用户态收到 read_failures 后调用 process_vm_readv：

libc::syscall(
    libc::SYS_process_vm_readv,
    pid as libc::pid_t,
    &mut local,
    1usize,
    &mut remote,
    1usize,
    0usize,
)

在 root 场景下，这一 fallback 能把 BPF 侧不适合完成的阻塞式大块读取转移到用户态，降低 BPF 程序复杂度。

5.3 方法字节码事件

方法级抽取场景中，原始 DEX 文件本身可能存在，但目标方法的 insns 被抹掉。项目在解释器入口解析到 ArtMethod* 后，会进一步通过 ArtMethod.data_ 读取 CodeItem，采集：

• dex begin
• method_idx
• ArtMethod*
• codeitem_size
• insns 字节

BPF 中用 methodCodeCache_map 对 ArtMethod* 去重，避免同一方法重复发送。由于方法字节码是变长数据，项目使用 per-cpu 16 KiB 缓冲作为中转，再通过 bpf_ringbuf_output 输出到 method_events。

用户态会把这些记录累计到：

dex_<begin>_<size>_code.json

记录中保存方法名、method_idx 和 hex 编码的字节码。方法名解析失败时，回退为 method_idx_<n>。

6. Fallback 采集链

实际样本里，任意单一路径都可能被绕开。因此项目把采集路径分成几层。

6.1 L0：ART 方法链

这是最准确的路径。解释器入口命中后，工具从 ArtMethod* 解析到 DEX begin/size，并同步采集当前方法的 CodeItem.insns。

适用场景：

• 普通解释执行
• 方法级抽取但执行前会恢复 insns
• 仍通过 ART/Nterp 分发的方法

6.2 L1：DexFile 注册/打开路径

DexFile::DexFile、DexFileLoader::OpenOne、ClassLinker::RegisterDexFile 用于捕获已经进入 ART DexFile 生命周期但尚未执行到具体方法的 DEX。

适用场景：

• DEX 被 ART 加载但方法还未触发
• 构造/注册阶段还能看到完整 DEX header

6.3 L2：CodeItem 反扫

当 ART 链路解 DEX 失败，但 ArtMethod.data_ 仍像是 CodeItem* 时，BPF 发送 layout_debug_events。用户态从 code_item_ptr 所在页向前扫描 dex\n magic，最大回扫 64 MiB，并要求候选 DEX 范围包含该 code_item_ptr。

这条路径用于处理 dex_cache 链不稳定、字段偏移异常或部分 ART 私有路径失效的情况。这在你进行复杂样本的逆向分析时，能提供一个关键的兜底手段。

6.4 L3：maps / native buffer 扫描

dump 默认启动一次 /proc/<pid>/maps 扫描，跳过 /apex/、/system/framework/、/data/dalvik-cache/ 等系统 DEX 路径，对可读 region 查找合法 DEX header。

native buffer 事件则来自 mmap、mprotect、memcpy、memmove。命中后，用户态会先尝试从事件地址读取 DEX；如果地址本身不是 DEX 起点，则在限定范围内继续扫描。

这两条路径覆盖率更宽，但精度低于 ART 链路，因此所有写盘前都要经过 DEX header 校验、DexParser 解析和 SHA-1 内容去重。

7. DEX 回填与输出整理

7.1 method_idx -> code_off 映射

fix 阶段不会依赖外部 dexlib，而是直接解析 DEX 的 class_def_item 和 class_data_item。

核心过程如下：

• 遍历 class_defs。
• 读取每个类的 class_data_off。
• 解 ULEB128，跳过 static/instance fields。
• 读取 direct methods 与 virtual methods。
• 按 DEX 规范累加 method_idx_diff，记录 method_idx -> code_off。

这样可以根据 dump 阶段记录的 method_idx 找回原 DEX 中对应 code_item 的位置。

7.2 回填 insns

标准 code_item 中：

code_off + 0x0c = insns_size_in_code_units
code_off + 0x10 = insns

回填时，工具会根据原 DEX 声明的 insns_size 计算期望长度，将采集到的字节码写入 insns 区域。若采集长度短于声明长度，剩余部分清零；若长度不一致，会记录 length_mismatch，便于后续人工审计。

7.3 重算 DEX 校验链

DEX 修改后必须重算 header 中的 SHA-1 与 Adler-32：

SHA-1   = sha1(dex[32..])
Adler32 = adler32(dex[12..])

项目会把修复版写入 fix/，再汇总到 final/：

• 有成功回填结果时，final/ 使用修复版。
• 没有 _code.json 或修复失败时，final/ 回退原始 DEX。

这种目录设计方便后续工具只消费 final/，同时保留原始采集结果用于对比。

8. 工程细节

8.1 关停状态机

运行中第一次收到 SIGINT/SIGTERM 时，工具停止主 ringbuf 循环，但仍允许 flush JSON 和 auto-fix；第二次信号会进入强制退出状态，跳过后处理。

这一设计解决的是大应用 dump 时的常见问题：用户希望 Ctrl-C 后尽快停止 attach，但又不希望已经采集的数据因为未 flush 而丢失。

8.2 先 detach 再 drain

退出主循环后，用户态会先 drop ebpf，让所有 uprobe detach，再做最后一轮 ringbuf drain。否则目标进程仍在运行时，ringbuf 可能一边 drain 一边继续增长，导致收尾阶段 livelock。

8.3 BTF 资源内嵌

部分 Android 内核没有暴露 /sys/kernel/btf/vmlinux。项目在 assets/ 中内嵌了精简 BTF 资源：

assets/a12-5.10-arm64_min.btf
assets/rock5b-5.10-arm64_min.btf

用户态检测不到系统 BTF 时，会根据内核 release 选择内置 BTF 解析，提升在 Android 设备和开发板上的加载成功率。

8.4 oat 清理与自动修复

dump 默认会根据包名查找 APK 路径并清理目标应用的 oat 目录，促使下次启动更多走解释器或重新加载路径。退出时默认执行 auto-fix，将可回填的 DEX 直接整理到 final/。

这些行为都提供了关闭开关：

--no-clean-oat
--no-auto-fix
--no-code-item-fallback
--no-maps-scan
--no-native-buffer-scan

9. 复现与验证建议

本文不把单次本地样本结果写成普适性能结论。不同设备的内核配置、ROM ART 编译方式、目标应用规模和壳行为都会显著影响命中率与开销。更稳妥的验证方式是按以下步骤复现。

9.1 构建

macOS 宿主机示例：

brew install llvm
export CLANG=/opt/homebrew/opt/llvm/bin/clang
sh build_android.sh

产物路径：

target/aarch64-linux-android/release/eBPFDexDumper

9.2 目标定位检查

先在设备上检查 libart.so 的定位结果：

adb shell su -c '/data/local/tmp/eBPFDexDumper offsets \
  -l /apex/com.android.art/lib64/libart.so --json'

重点关注：

• 是否至少定位到 ExecuteNterpImpl 或其他主入口。
• DexFile::DexFile / DexFileLoader::OpenOne 是否命中。
• ClassLinker::RegisterDexFile 是否命中。
• ART layout 是否符合当前 ROM；不符合时用 --art-layout 覆盖。

9.3 dump 与 fix

adb push target/aarch64-linux-android/release/eBPFDexDumper /data/local/tmp/
adb shell su -c 'chmod +x /data/local/tmp/eBPFDexDumper'

adb shell su -c '/data/local/tmp/eBPFDexDumper dump \
  -n com.example.app \
  -o /data/local/tmp/dex_out'

adb shell su -c '/data/local/tmp/eBPFDexDumper fix \
  -d /data/local/tmp/dex_out/com.example.app'

建议验证：

• dex_*.dex 是否能被 jadx 或 baksmali 解析。
• dex_*_code.json 中是否出现目标业务方法。
• fix/ 与 final/ 中的 DEX 是否比原始 dump 多出有效方法体。
• 多次运行是否因 SHA-1 去重避免大量重复文件。

10. 局限性与威胁模型

10.1 平台限制

• 当前实现面向 Android ARM64。
• 需要 root 权限。
• 需要内核支持 eBPF、uprobe 和 ringbuf。
• ART 布局默认值面向 Android 13+ AOSP 常见布局，强定制 ROM 可能需要 --art-layout。

10.2 覆盖边界

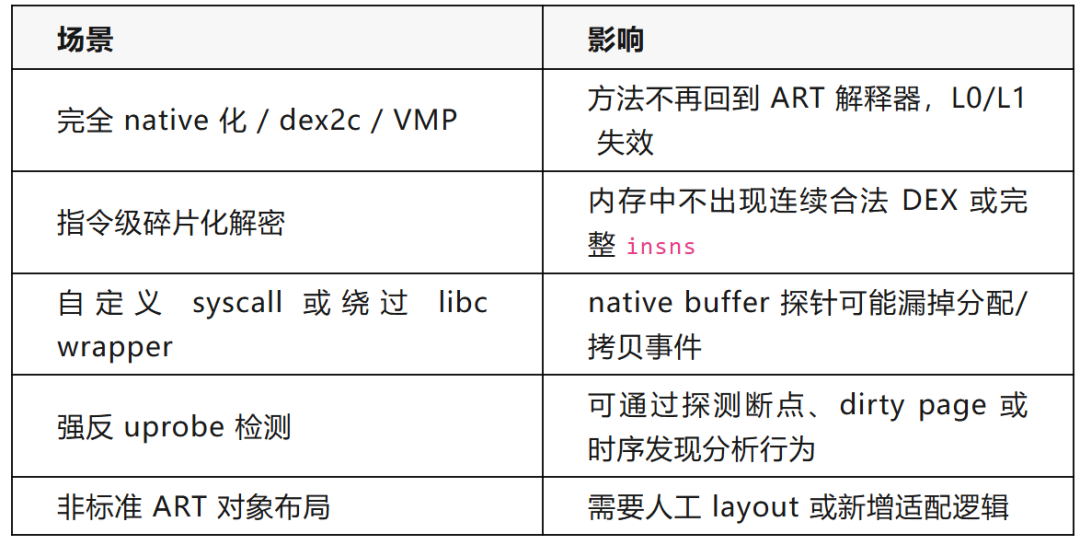

以下场景可能无法完整恢复：



10.3 可观测性与隐蔽性

uprobe 的实现会在目标 ELF 对应位置设置断点机制。虽然这不是 Frida 式 so 注入，也不需要改目标进程业务代码，但它并不是“不可检测”。具备精细自检能力的壳仍可能发现探针痕迹。

因此，本项目更适合定位为安全研究、取证分析和授权逆向环境中的低侵入采集工具，而不是对抗所有商业壳的隐蔽执行框架。

11. 结论

eBPFDexDumper-rs 展示了一条不同于 Frida 注入和 ROM 修改的 Android DEX 运行时采集路线：把 ART/libc 关键路径上的观测逻辑放在 eBPF uprobe 中，把复杂的 DEX 拼装、缺页读取、CodeItem 反扫和回填逻辑放在 Rust 用户态中完成。

这种分层让工具在 Android 13-17 ARM64 上具备较好的工程可维护性：BPF 侧只做短路径判断和事件输出，用户态负责高复杂度处理；ART 字段布局通过 map 注入，ROM 差异可以在运行时修正；DEX 和方法字节码分别通过分块续传和变长事件传输，最终再统一落盘、去重和修复。

它的边界同样明确：需要 root 和 eBPF-capable kernel，无法覆盖完全脱离 ART 的 native/VMP 方法，也可能被专门的反 uprobe 检测发现。只要在授权场景下使用，并把输出结果与样本行为、jadx/baksmali 解析结果结合验证，它可以作为 Android 高版本 DEX 采集与方法回填的一条实用工程路径。对此类技术感兴趣的朋友，也欢迎在云栈社区分享和探讨更多前沿的观测与逆向方案。

参考资料

[1] LLeavesG. eBPFDexDumper. https://github.com/LLeavesG/eBPFDexDumper
[2] aya-rs. aya: an eBPF library for Rust. https://github.com/aya-rs/aya
[3] Android Open Source Project. ART runtime source. https://android.googlesource.com/platform/art/
[4] Android Developers. Dalvik Executable format. https://source.android.com/docs/core/runtime/dex-format
[5] Linux Kernel Documentation. BPF Ring Buffer. https://www.kernel.org/doc/html/latest/bpf/ringbuf.html

附录：使用速览

# 查看帮助
./eBPFDexDumper --help

# 按包名 dump，退出时默认 auto-fix
su -c './eBPFDexDumper dump \
  -n com.example.app \
  -o /data/local/tmp/dex_out'

# 按 UID dump
su -c './eBPFDexDumper dump \
  -u 10123 \
  -o /data/local/tmp/dex_out'

# 单独修复一个输出目录
su -c './eBPFDexDumper fix \
  -d /data/local/tmp/dex_out/com.example.app'

# 只解析 libart hook 目标
su -c './eBPFDexDumper offsets \
  -l /apex/com.android.art/lib64/libart.so --json'

# ROM layout 不匹配时手工覆盖
su -c './eBPFDexDumper dump \
  -n com.example.app \
  --art-layout 0x08,0x00,0x08,0x10,0x10,0x10,0x08,0x20,0x0c,0x10'

输出结构：

/data/local/tmp/dex_out/com.example.app/
|-- dex_<begin>_<size>.dex
|-- dex_<begin>_<size>_code.json
|-- fix/
|   `-- dex_<begin>_<size>_fix.dex
`-- final/
    `-- dex_<begin>_<size>.dex

请仅在你有权分析的设备、应用和数据上使用本项目。

注：本项目代码与本文内容均在 AI 辅助下完成。
