先进封装四种玻璃技术详解：核心基板、中介层、临时载板与T-Glass

Absolics 正在其美国乔治亚州工厂推进 AMD 的认证工作。三星电机据称已向苹果供应链相关方提供玻璃基板样品。台积电正按照既定时间表推进下一代面板级封装试验线建设，并计划于年内完成。

“玻璃基板”实际上已经成为一个包含四种完全不同技术路线的统称：玻璃核心基板、玻璃中介层、临时载板以及玻璃纤维布。这四者在封装中的作用完全不同，受益公司不同，兑现利润的时间点也不同。市场对于它们的混淆已经严重到同一家公司的同一种技术，在不同研究报告中甚至会被赋予不同的角色定位。

对于玻璃基板投资而言，最重要的并不是哪家公司优秀，而是你抓住的是产业链中的哪个环节，以及进入的时间点是否正确。即使选对了公司，如果进入时机过早，资金真正流入企业之前，你仍然可能需要承受漫长等待期间股价持续回调的痛苦。即便同处于玻璃基板周期中，原材料和设备环节获得资金关注的时间，往往会比基板制造环节提前一到两年。

一、为什么基板成为问题

半导体 芯片本质上是一块指甲大小的硅片，其内部布线宽度甚至不到头发丝直径的百分之一。芯片要工作，就必须与外部世界交换电力与信号。问题在于，主板上的线路尺寸比芯片内部线路粗数千倍。负责在两者之间逐层完成尺寸转换的，就是封装基板。

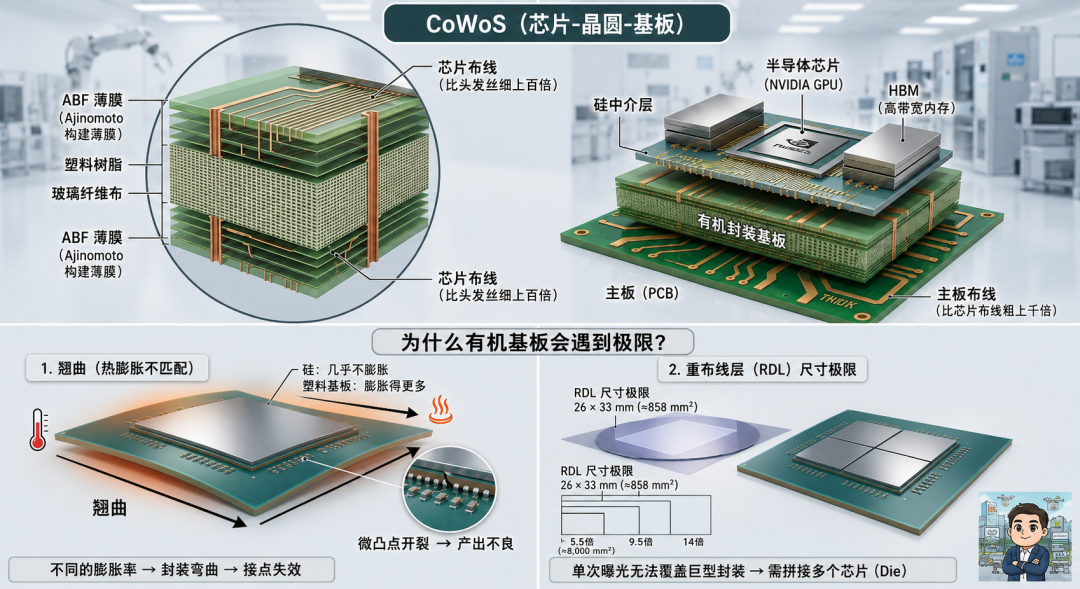

有时候，仅依靠基板还无法完成布线密度转换，因此会在芯片与基板之间再增加一层结构承担中继作用，这就是中介层。台积电目前用于将英伟达 GPU 与 HBM 封装在一起的 CoWoS（Chip-on-Wafer-on-Substrate）技术，就是典型的硅中介层方案。

过去三十年中，主流一直是有机基板。其制造方式是在由树脂和玻璃纤维布固化形成的核心层上，反复堆叠称为 ABF 的绝缘薄膜，并在其上形成铜线路。由于这种结构是不断向上“堆积（Build-up）”形成，因此也被称为 Build-up 基板。

ABF 全称为 Ajinomoto Build-up Film（味之素积层膜）。最初它只是日本味之素公司的一款产品名称，但随着其市场占有率长期垄断，ABF逐渐演变成整个行业对积层绝缘膜的通用称呼。有机基板技术成熟、成本低廉，但AI芯片时代的到来让它遭遇了两项物理极限。

第一项极限：翘曲（Warpage）

芯片和基板拥有不同的热膨胀系数（CTE）。热膨胀系数代表材料每升高1℃会膨胀多少。硅几乎不会膨胀，而塑料膨胀明显。封装过程中需要在200℃以上完成芯片与基板结合，然后再降温。在冷却过程中，两种材料收缩速度不同，于是整个封装体会像薯片一样发生弯曲。

过去封装尺寸较小时，这种现象尚可接受。但如今AI加速器封装尺寸已经超过50毫米见方。随着面积扩大，翘曲问题会呈非线性恶化。一旦基板发生弯曲，连接芯片与基板的数万个微小焊点就可能脱离或断裂，从而导致良率下降。

第二项极限：面积

芯片制造过程中，光刻机单次曝光面积存在上限。这一限制通常被称为 Reticle Limit（掩模版极限）。目前大约为26×33毫米，即858平方毫米左右。AI加速器早已突破这一极限。因此行业开始通过多个Die拼接方式构建超大芯片系统。

台积电先进封装路线图中的封装面积已经从5.5倍Reticle扩展至9.5倍，未来还将达到14倍。9.5倍Reticle意味着接近8000平方毫米，相当于边长约9厘米的正方形。当封装尺寸达到这一规模时，仅仅更换材料已经无法解决问题。封装所依赖的承载平台本身也必须进一步放大。而平台尺寸放大后，新的几何问题随之出现。

过去先进封装主要建立在圆形硅晶圆之上。这种方式被称为晶圆级封装（WLP，Wafer-Level Packaging）。然而，当需要制造超大尺寸方形封装时，放在300毫米圆形晶圆上会造成大量边缘浪费。于是行业提出面板级封装（PLP，Panel-Level Packaging），直接使用方形面板制造方形封装，材料利用率可以提高到75%以上，同时单次处理芯片数量增加，有利于提升产能和降低成本。

最终，面积问题通过更大的方形面板得到解决。而这时，玻璃进入了舞台中央。翘曲问题需要新的材料，面积问题需要大型方形面板，玻璃恰好同时满足这两个条件。通过调整配方，玻璃热膨胀系数可以接近硅，从根本上降低翘曲；其表面平整度远高于有机材料，可以支持更精细布线。同时，显示面板产业几十年来一直在处理大型玻璃面板，PLP所需要的大面积制造基础设施事实上已经存在。

台积电正在推进的下一代封装技术 CoPoS（Chip-on-Panel-on-Substrate）正是PLP路线的代表，而PLP也成为玻璃正式进入先进封装领域的主要通道。玻璃的弱点则是脆性，这种脆性也成为后续良率挑战和客户认证过程中的核心问题。

这解释了为什么玻璃会出现。但对于投资者而言，更重要的问题并不是玻璃好不好，而是玻璃最终进入封装结构中的哪个位置——是载板？是核心层？还是中介层？不同位置决定不同公司受益，也决定资金流入的时间点完全不同。

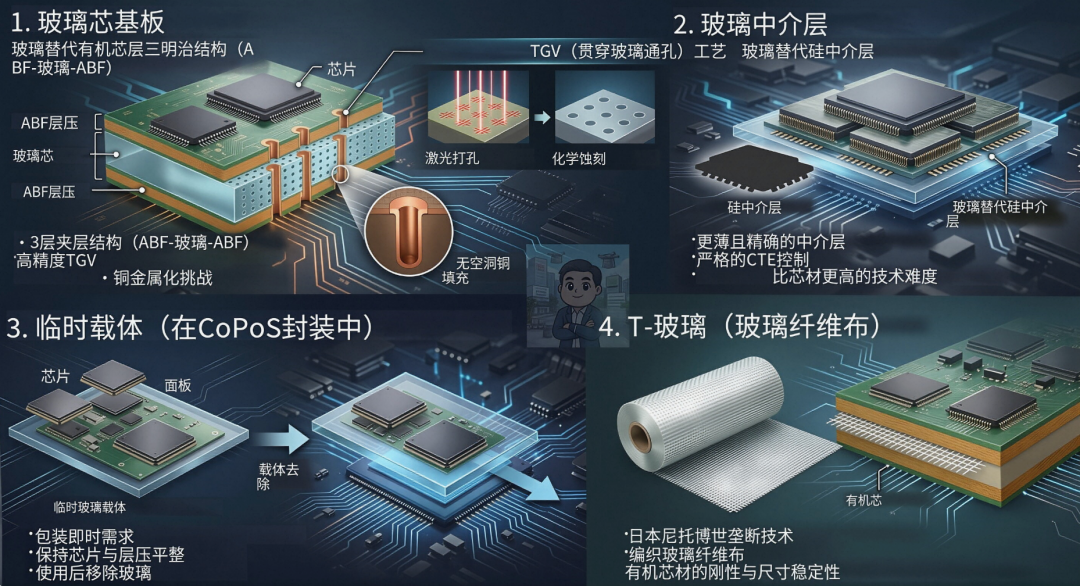

二、玻璃基板的四种玻璃技术

玻璃目前主要应用于封装中的四个位置。而投资判断的起点，就是把这四者区分清楚。

第一类：玻璃核心基板

这才是“玻璃基板”最原始的定义。Absolics、三星电机以及 Intel 推进的路线都属于这一类别。其结构类似三明治：中间是玻璃核心层，上下两侧则继续堆叠ABF积层结构。换句话说：玻璃替代的不是ABF，它替代的是传统有机基板中的塑料核心层。ABF仍然存在，而且由于玻璃更平整，ABF层甚至可以做得更精细。芯片最终依然连接在ABF表面，而不是直接连接玻璃。

为了让上下ABF线路导通，需要在玻璃内部打孔。这项技术就是TGV（Through Glass Via，玻璃通孔）。其难度在于：需要在玻璃中加工出数十万甚至数百万个比头发丝还细的孔洞，并填充铜金属。玻璃容易开裂，传统机械钻孔或硅材料使用的等离子蚀刻方法都难以直接应用，稍有不慎就会产生微裂纹，而一个微裂纹就可能导致整块面板报废。因此行业发展出新的工艺：先利用激光在玻璃内部形成微弱改性区域，再通过化学腐蚀仅溶解这些区域，最终形成通孔。

谁能够以高良率、高速度稳定完成这一过程，便掌握了玻璃基板量产的第一道门槛。目前全球能够提供相关设备的企业屈指可数。即便完成打孔之后，难题仍然存在——铜填充与金属化（Metallization）正是目前玻璃基板最常被提及的技术瓶颈。由于玻璃表面极其光滑，铜并不容易附着。同时深孔内部必须完全填满铜，不能出现任何空洞。只要形成一个气泡，就可能成为未来失效点。

第二类：玻璃中介层

这一技术路线并不是替换基板，而是将传统硅中介层改为玻璃中介层。Rapidus在SEMICON Japan 2025展示的600×600毫米样品就属于这一方向。三星电机目前也同时推进玻璃核心基板和玻璃中介层两条路线。

由于中介层厚度远小于基板，同时对热膨胀匹配要求更严格，因此其技术难度通常被认为高于玻璃核心基板。应用场景、竞争格局以及量产时间表也完全不同，这是一条独立赛道。

第三类：临时载板

这是目前最容易被忽视的一类玻璃应用。它用于在制造过程中支撑芯片和线路层保持平整，工艺结束后会被移除，最终不会留在产品内部。但只要PLP开始导入，临时载板将成为最早、最确定出现需求的玻璃产品。

台积电 CoPoS路线目前最明确的玻璃应用，其实正是在这一环节。根据郭明錤产业链调查：CoPoS目前采用310×310毫米玻璃载板，未来量产阶段则可能进一步导入510×515毫米玻璃面板。不过玻璃核心基板是否同步导入，目前仍属于产业链推测。

台湾产业媒体普遍认为：玻璃替代硅中介层属于更长期目标。台积电官方目前确认的重点仍是面板化（Panelization）以及玻璃材料导入。至于CoPoS量产初期采用何种基板方案，仍然存在不确定性，这也是后续投资判断的重要观察点。

第四类：T-Glass（玻璃纤维布）

Nittobo（日东纺）近年来因供不应求而受到市场关注，但它实际上与前三类完全不同。T-Glass并不是玻璃板，而是将低热膨胀玻璃拉成细丝后织成布，然后嵌入传统有机基板塑料核心层内部，其作用是增强刚性与尺寸稳定性。

Nittobo目前占据约90%的全球市场份额，市场甚至传出 NVIDIA、AMD 以及大型科技公司高层亲自拜访争取产能的消息。这里也是投资者最容易混淆的地方：T-Glass受益于有机基板销量增长，而玻璃核心基板的目标却是彻底替代有机基板核心层。两者虽然都属于“玻璃概念”，但长期逻辑方向实际上相反。

T-Glass供给紧张的问题已经发生在当下，而玻璃核心基板大规模渗透最快也要到2027年以后。Nittobo正扩建福岛工厂，目标于2027年投产，产能有望扩大至当前三倍，同时还计划在2028年推出下一代T-Glass产品。而玻璃核心基板此时才刚刚开始进入首轮客户认证阶段。
