IC内部结构全解析：从I/O端口到ESD防护的80页深度笔记

你是否也曾对芯片内部的工作机制感到好奇？一份80页的硬核PPT，就像一张精密的电路地图，能带你走遍微控制器（MCU）内部的角角落落。下面，我们就按图索骥，逐一拆解那些决定芯片生死与性能的关键模块。

课程大纲

首先总览全局，这份笔记将覆盖以下十个核心主题，它们共同构成了一个稳定、可靠的IC内部世界：

1. I/O port configuration
2. Oscillators
3. Reset circuit
4. Audio output: DAC
5. Audio output: PWM
6. Something about ESD
7. EOS phenomenon
8. Latch-up
9. Some popular circuits
10. Debug experience

1. I/O 口配置：芯片与世界对话的门户

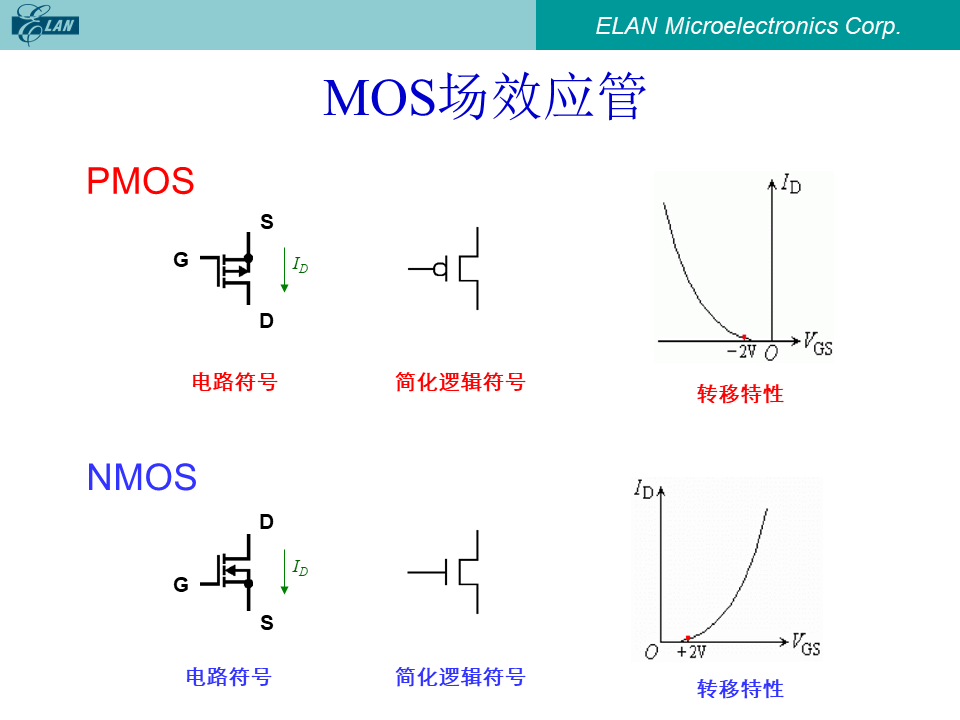

I/O口是芯片与外部世界交换信息的必经之路。它的灵活配置是硬件设计的基石。首先，我们从最基础的MOS场效应管开始，它是构成一切复杂I/O电路的“原子”。

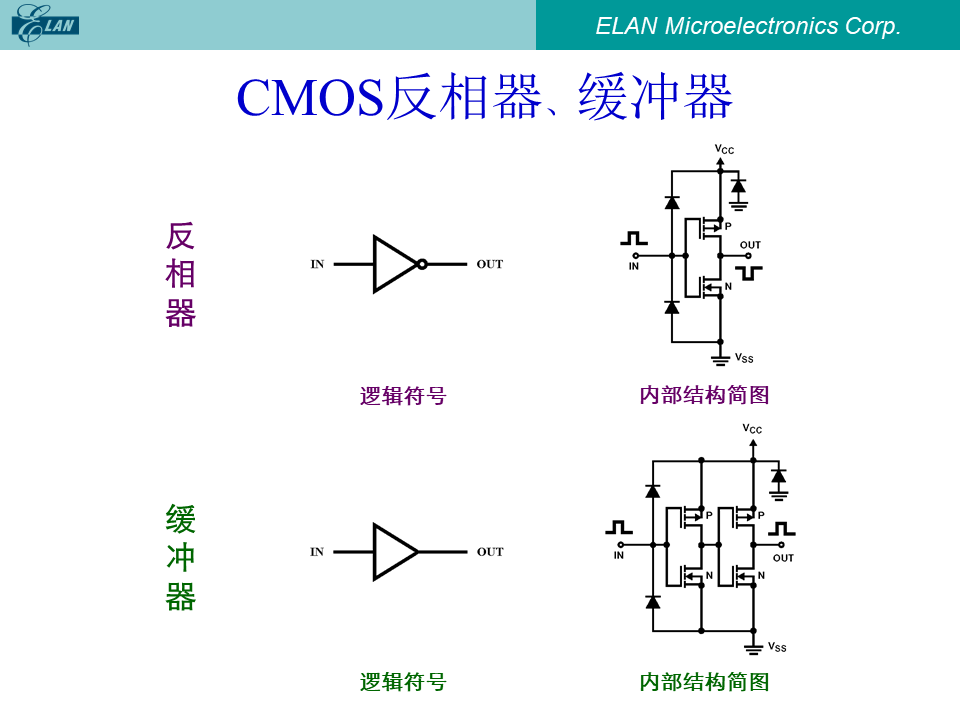

基于PMOS和NMOS，可以构建出数字电路中最核心的逻辑单元——反相器与缓冲器。

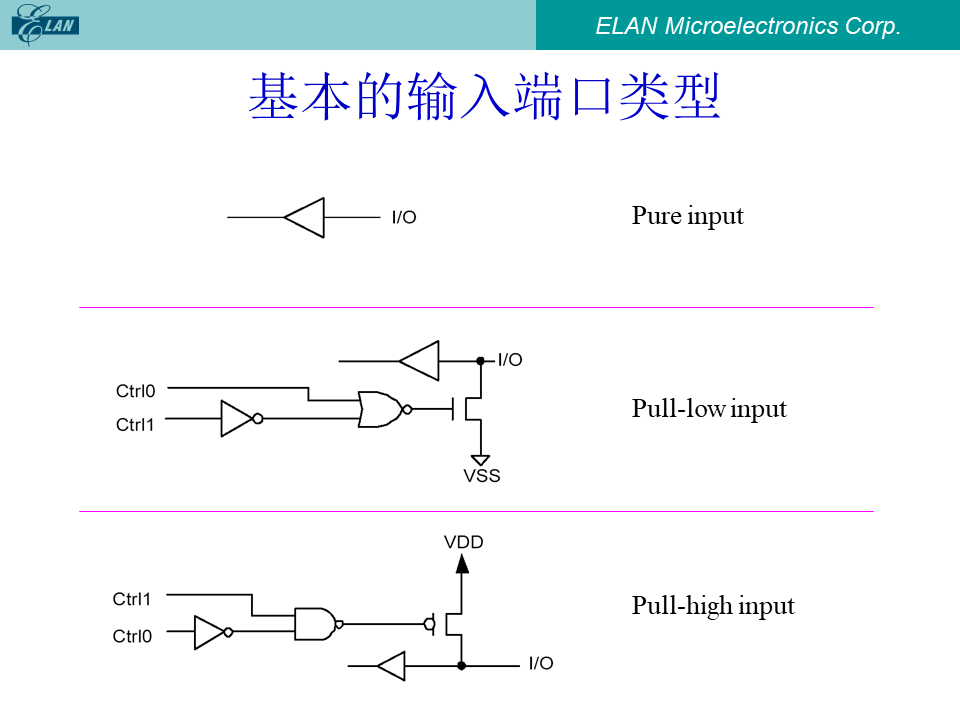

在理解了基本单元后，我们看看基础的输入端口类型。它们主要分为三种：Pure input、Pull-low input和Pull-high input。

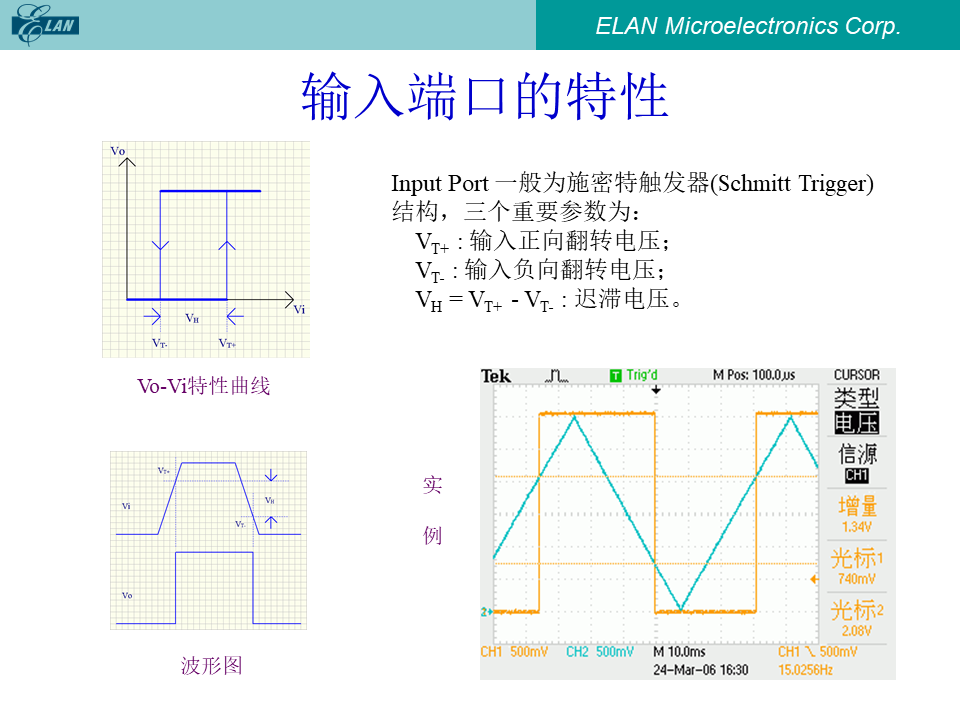

输入端口有一个至关重要的特性，就是它通常采用施密特触发器结构，其核心参数有三个：正向翻转电压（VT+）、负向翻转电压（VT-）和迟滞电压（VH=VT+-VT-）。这能有效抑制输入噪声。

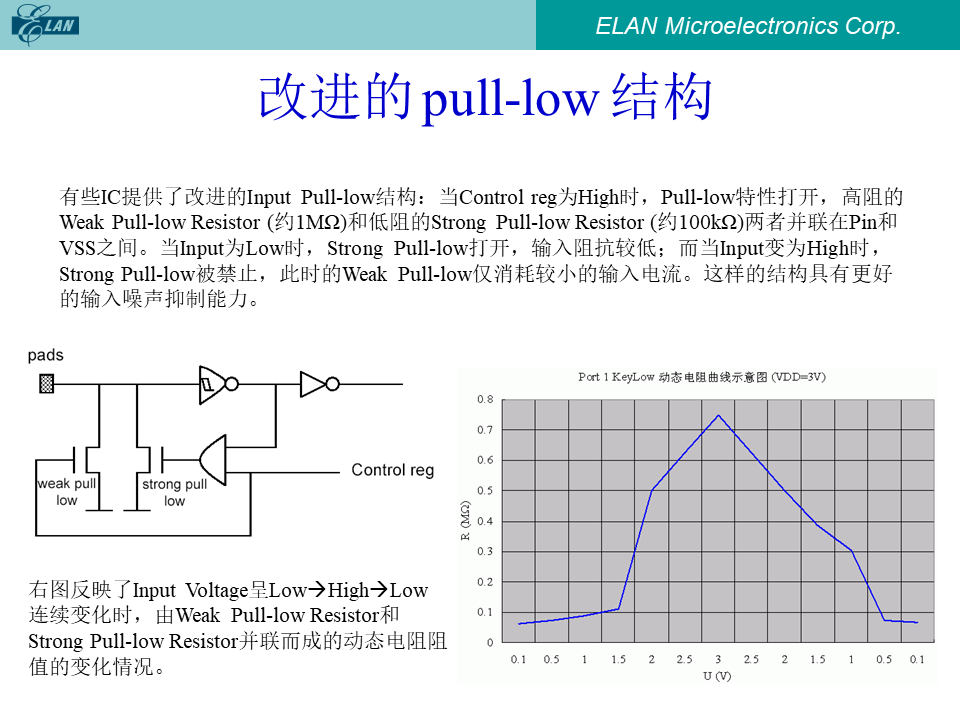

一些IC还提供了改进的pull-low结构，它能动态调整输入阻抗，在获得良好抗噪能力的同时，又能在输入为高时保持极低的功耗。

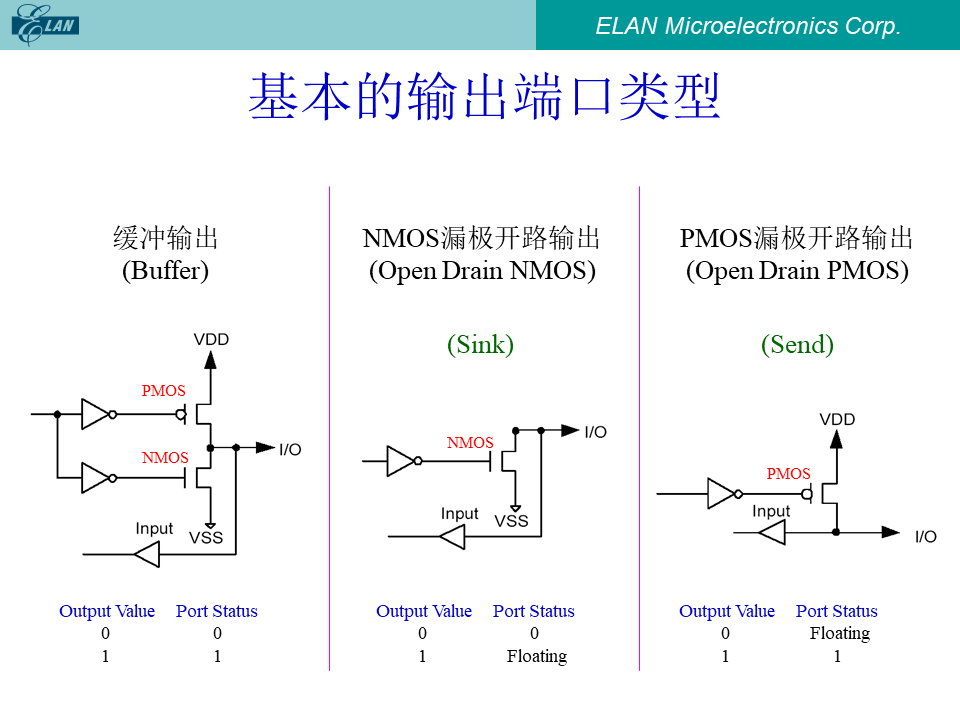

看完了输入，再来看输出。基本的输出端口类型有三种：推挽式的缓冲输出（Buffer）、NMOS漏极开路输出（Open Drain NMOS）和PMOS漏极开路输出（Open Drain PMOS）。

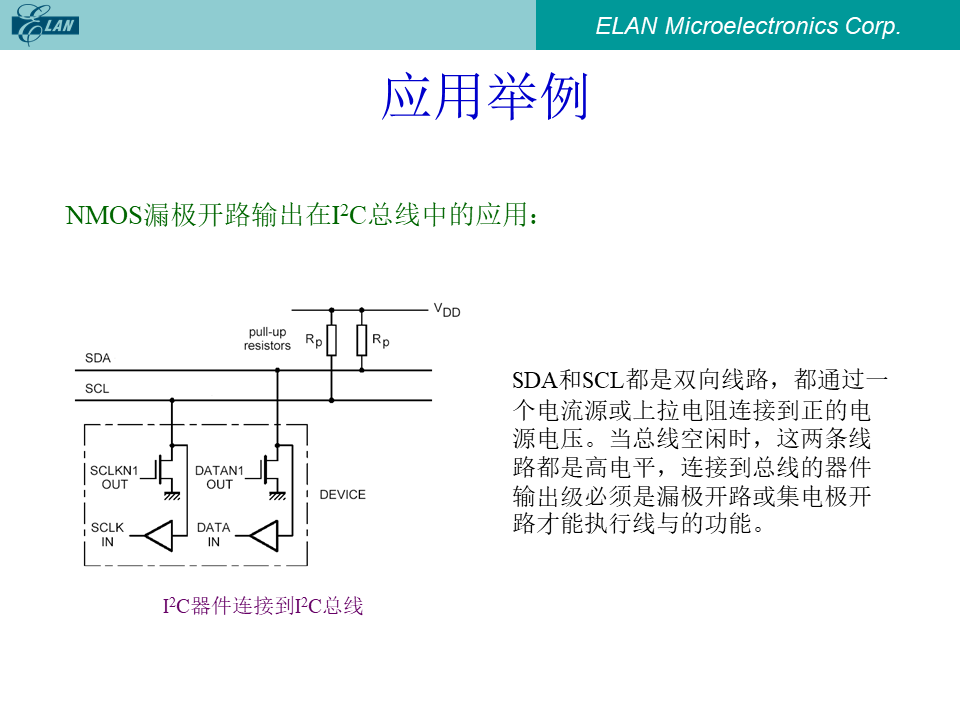

这里以NMOS漏极开路输出为例，它最经典的应用就是实现I²C总线上的“线与”功能。SDA和SCL线正是依靠这种结构，允许多个设备共享同一根总线。

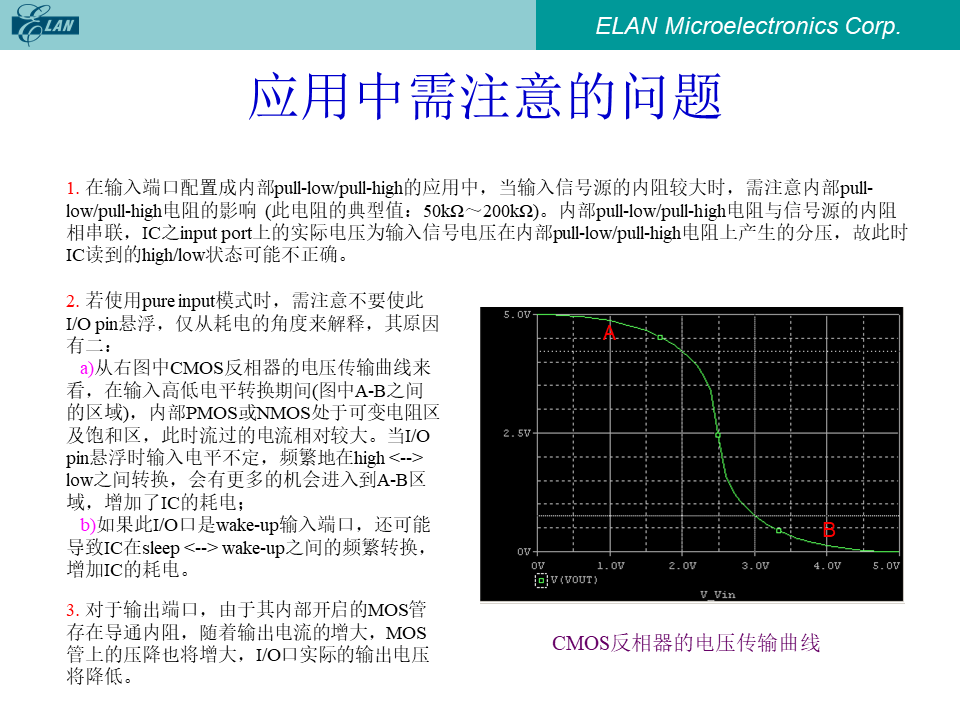

在实践应用中，以下三个问题需要特别注意：

1. 分压问题：当输入配置为内部上拉/下拉，且信号源内阻较大时，内阻（典型值50kΩ~200kΩ）会和信号源内阻分压，导致IC读到错误电平。
2. 浮空输入：使用pure input模式时，绝不能让I/O引脚浮空。从CMOS反相器的电压传输曲线看，浮空会使输入电平在高低之间频繁转换，导致PMOS和NMOS同时导通，极大的增加功耗。如果此引脚还是唤醒源，更会引起IC在睡眠与唤醒间不断翻转，耗尽电量。
3. 输出压降：输出端口内部MOS管有导通内阻，当输出电流增大时，其上的压降也随之增大，导致实际输出电压降低。

2. 振荡器：芯片跳动的心脏

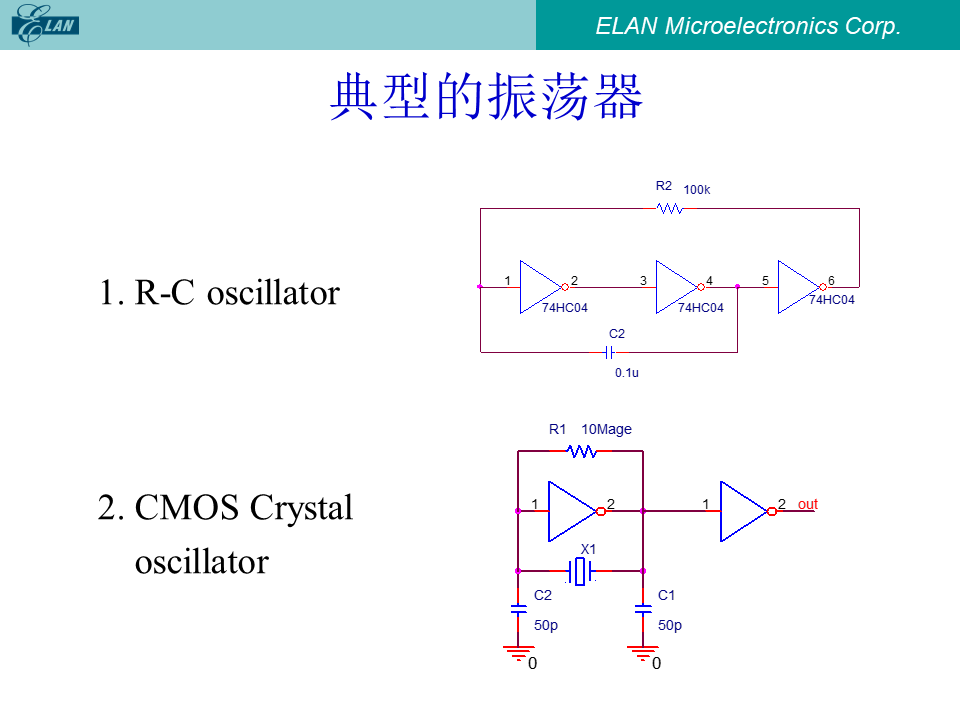

芯片的一切动作都依赖于精准的节拍，而这个节拍就来自振荡器。典型的有RC振荡器和CMOS晶体振荡器两种。

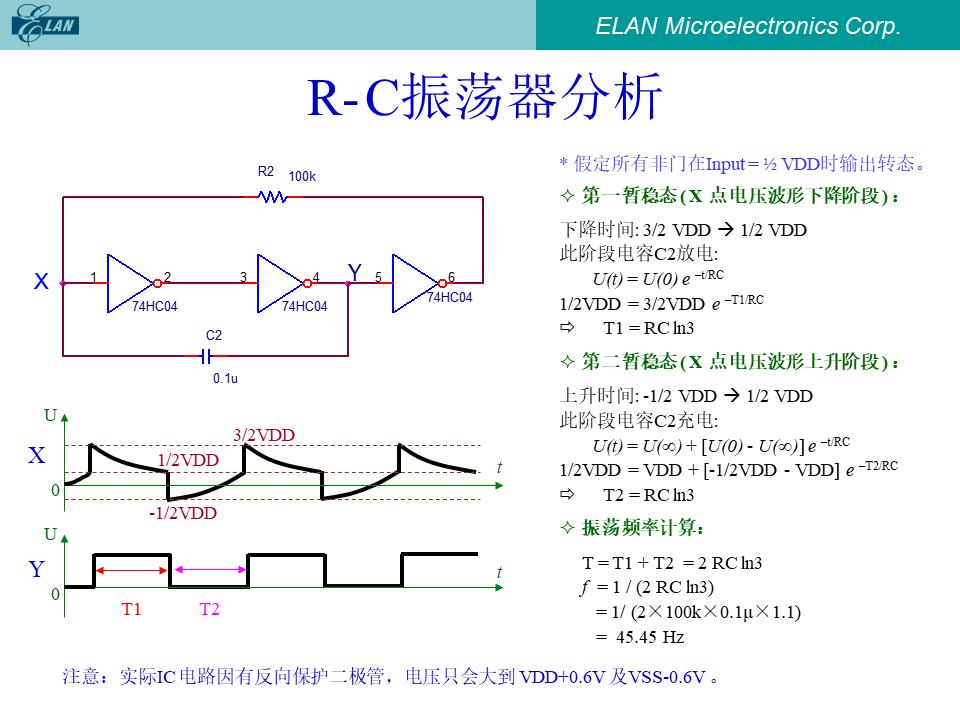

我们先对RC振荡器做一个深度分析。它利用反相器的延迟和RC网络的充放电来产生振荡。

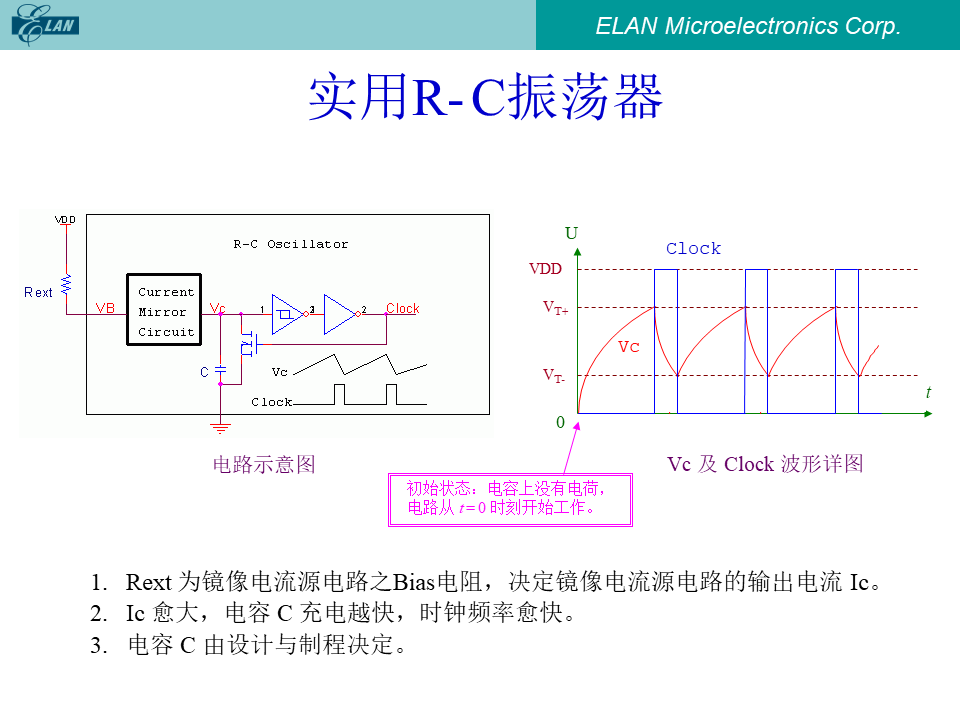

实际的芯片内部会采用一种更实用的RC振荡器结构，它利用镜像电流源对电容充电，其振荡频率可由外部电阻（Rext）控制，电流Ic越大，频率越快。

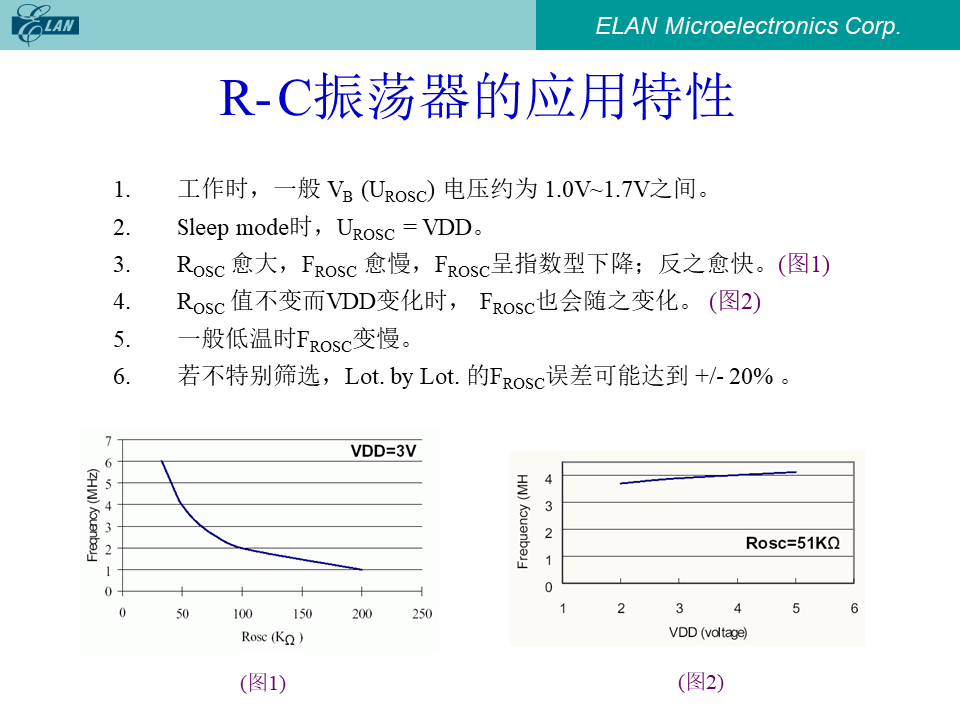

RC振荡器虽然结构简单，但一致性较差，它的频率会随电压、温度和批次产生较大漂移，不同批次间的误差甚至可能达到+/-20%。

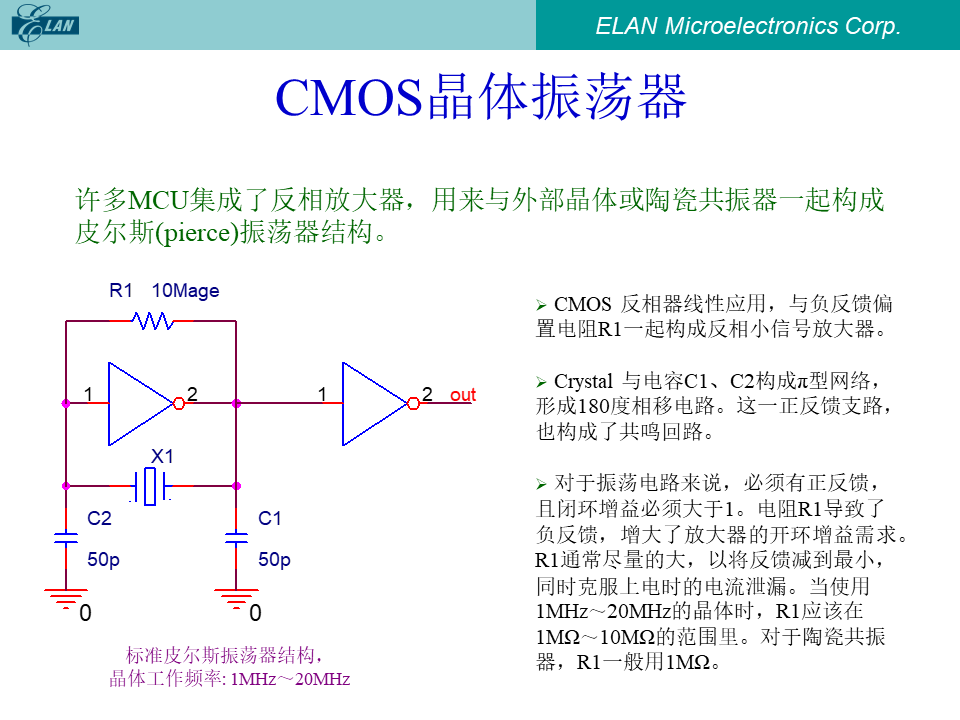

当应用对精度要求更高时，就必须请出晶振。MCU内部通常集成了一个反相放大器，配合外部晶振、电容和偏置电阻，构成经典的皮尔斯振荡器。CMOS反相器在此被偏置为线性放大器，而晶振与电容构成的π型网络则提供正反馈所需的180度相移。

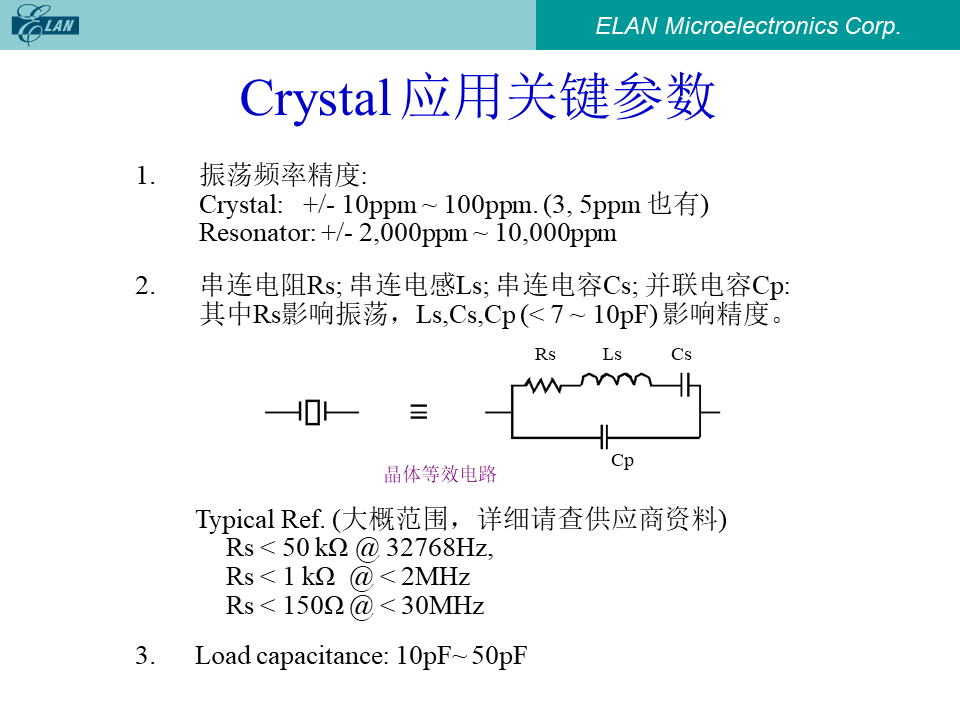

使用晶振，这些关键参数你不得不知：

• 频率精度：晶体(Crystal)的容差可低至 ±10ppm ~ ±100ppm，而陶瓷谐振器(Resonator)则在 ±2,000ppm ~ ±10,000ppm。
• 等效电路参数：串联电阻 Rs 对起振影响巨大。例如，32768Hz晶振的 Rs 通常要求小于50kΩ。
• 负载电容范围：通常在10pF～50pF之间。

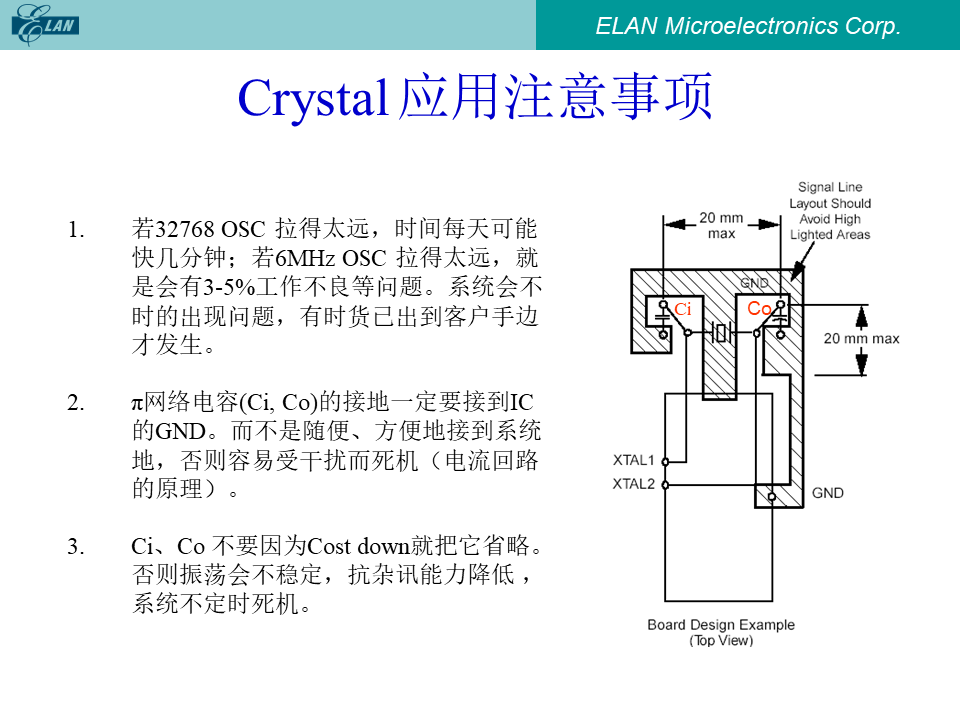

在PCB布局上，以下几点至关重要，忽视任何一点都可能带来绵绵不绝的“玄学”问题：

1. 晶振和负载电容 Ci, Co 要尽量靠近IC引脚，距离最好控制在20mm以内。
2. Ci, Co 的接地必须直接连到IC的GND，以减小电流回路干扰。
3. 绝不能为了省成本而省去 Ci 或 Co，否则振荡不稳定，系统会不定时死机。

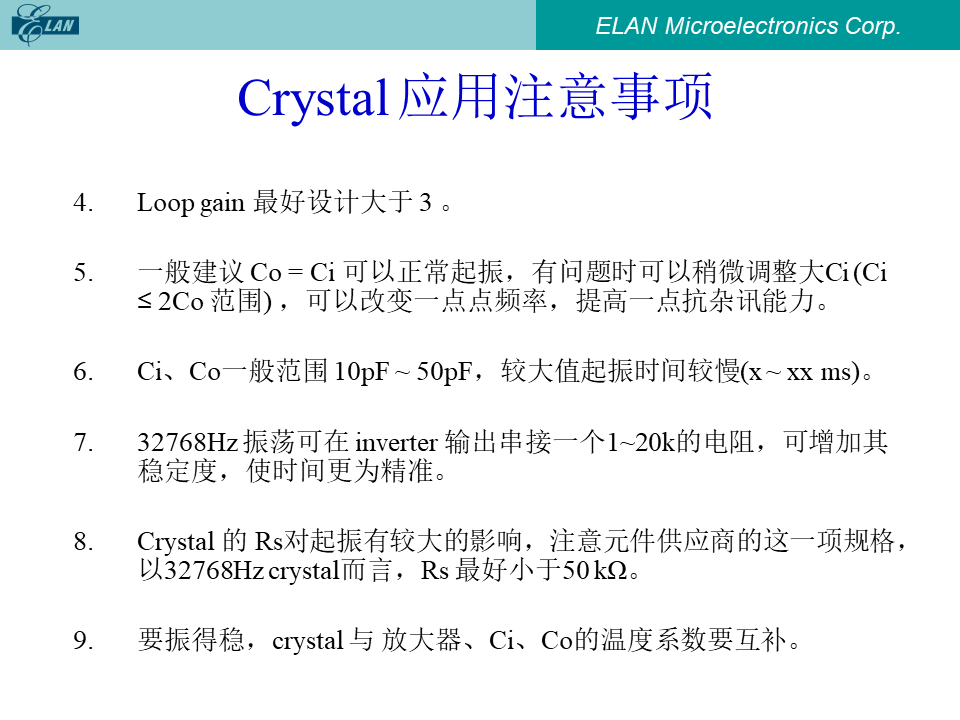

此外，环路增益（最好>3）、电容配置（一般建议 Co = Ci）、起振时间等技术细节也需要在设计中反复斟酌。

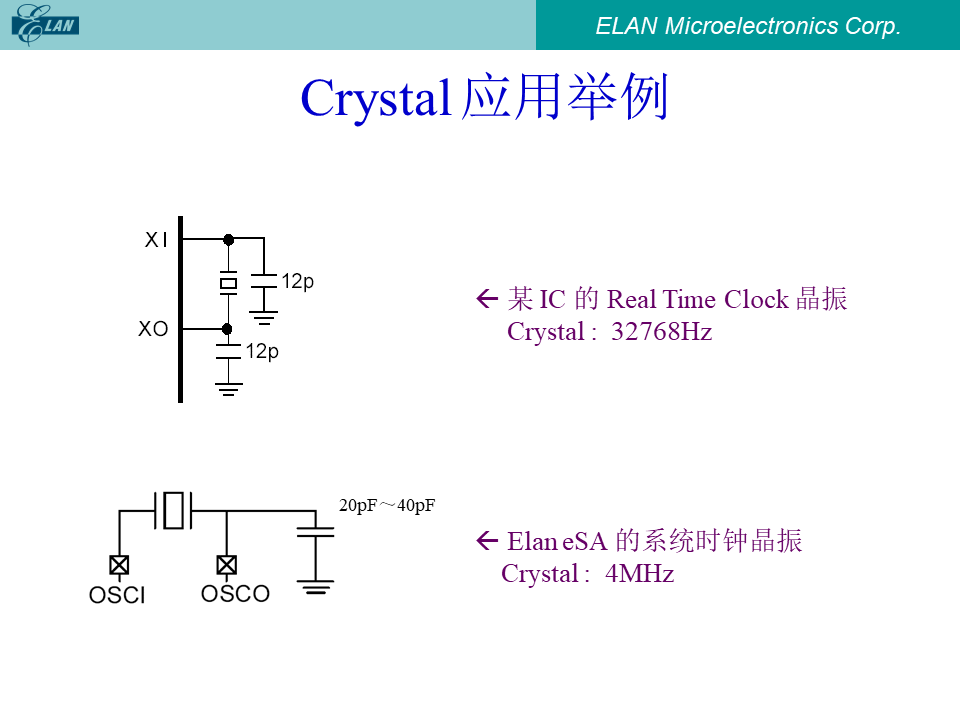

举个具体的例子，某IC的实时时钟（RTC）晶振与ELAN eSA系列系统时钟晶振的典型接法如下。

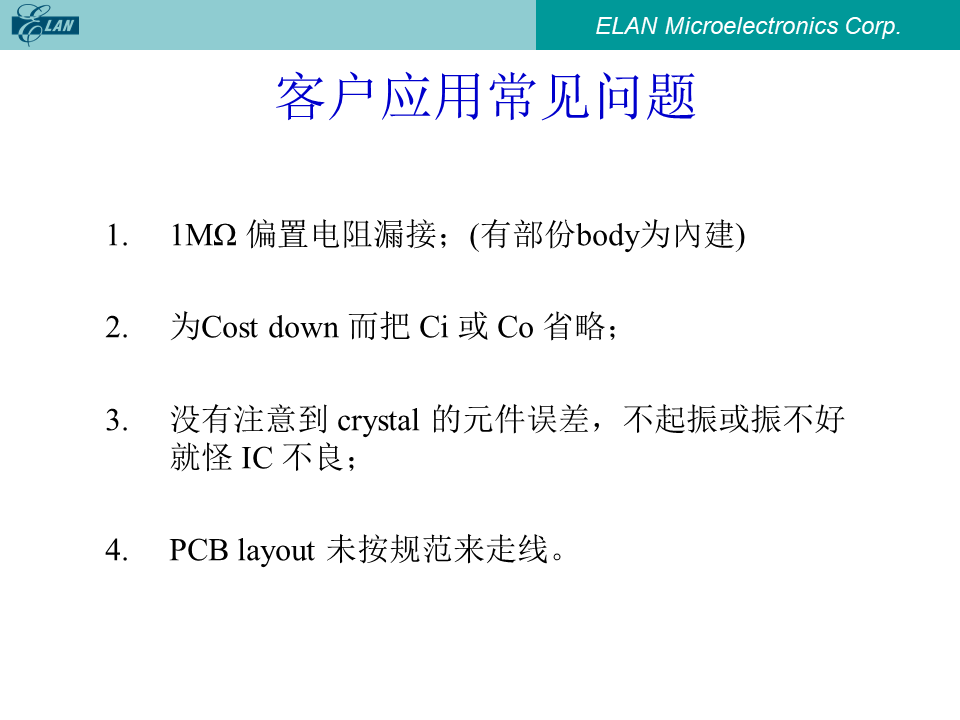

客户应用中出问题最多的莫过于：10MΩ偏置电阻漏接、为降成本省略负载电容、忽视晶振元件误差，以及PCB走线不规范。

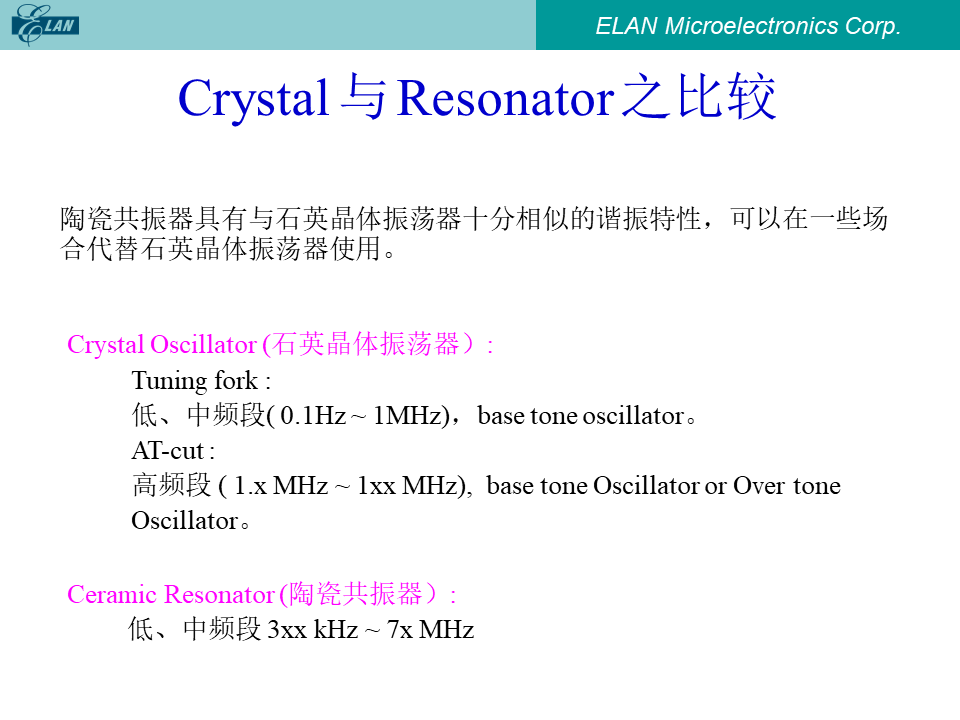

最后，我们对比一下晶体与陶瓷谐振器：陶瓷谐振器成本更低，但其频率精度和温度稳定性远不如石英晶体，选型时需权衡利弊。

3. 复位电路：确保系统从已知状态出发

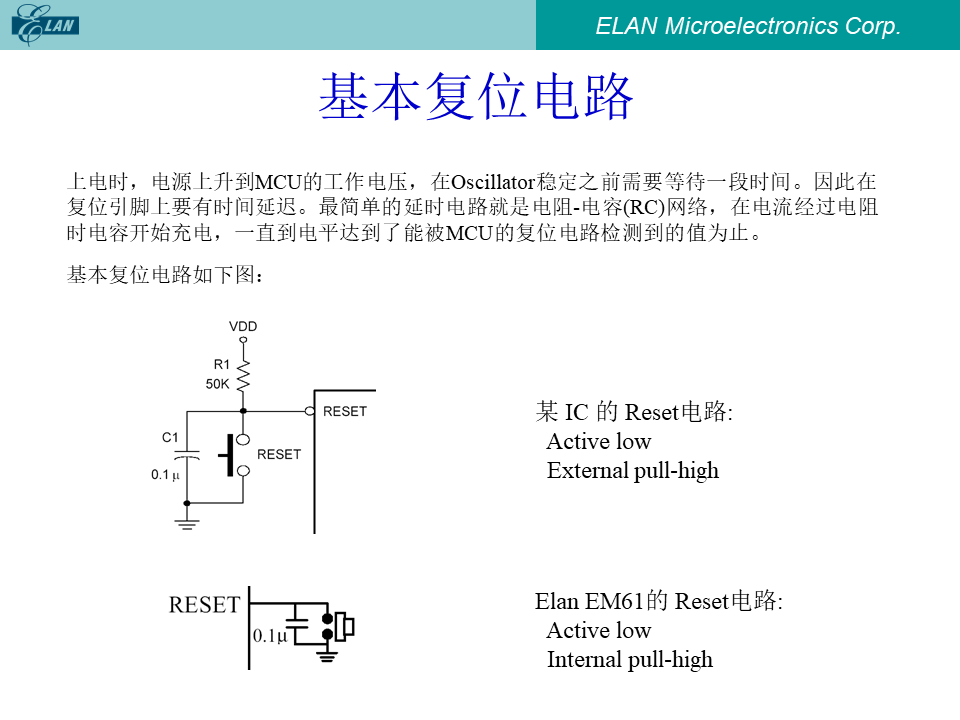

一个稳定可靠的复位电路，是系统启动成功的一半。上电瞬间，电源电压需要时间爬升，振荡器也需要时间稳定，所以复位引脚必须维持一段时间的低电平（或高电平，视器件而定）。最简单的实现就是RC延时网络。

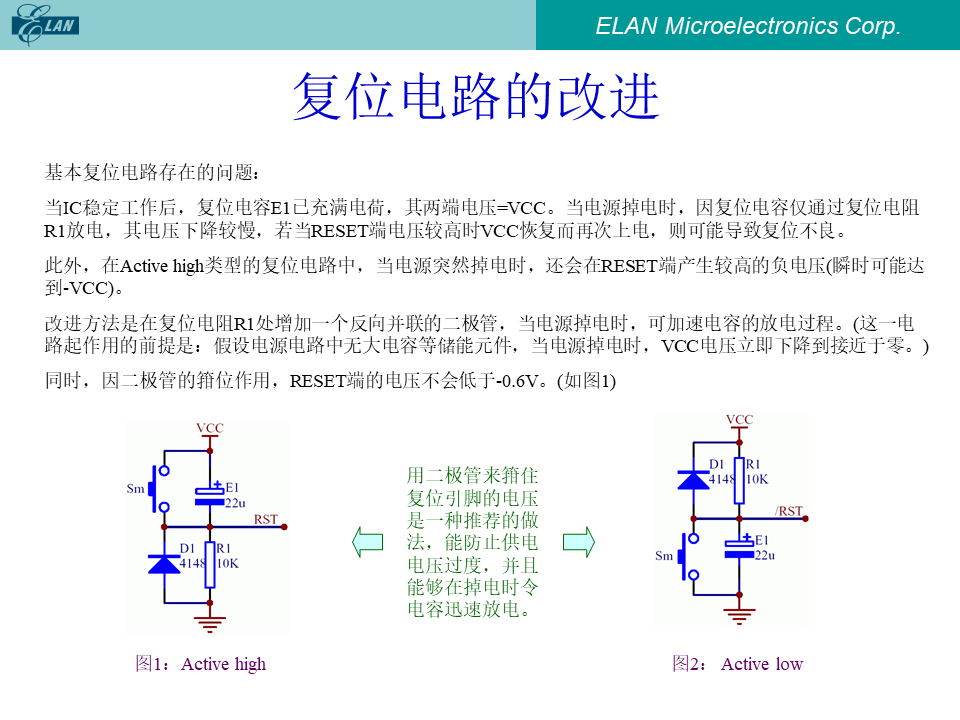

但基本RC复位电路存在一个严重隐患：当电源意外掉电时，电容上的电荷只能通过电阻缓慢释放。如果在电容电压还很高时系统又立即上电，就无法产生有效的复位脉宽，导致芯片逻辑混乱。解决方案是在电阻上反并联一个二极管（如1N4148），为电容提供一个快速放电通道，同时利用二极管的钳位作用保护复位引脚不会出现过高负压。

4. 音频DAC输出：让芯片“唱”出声音

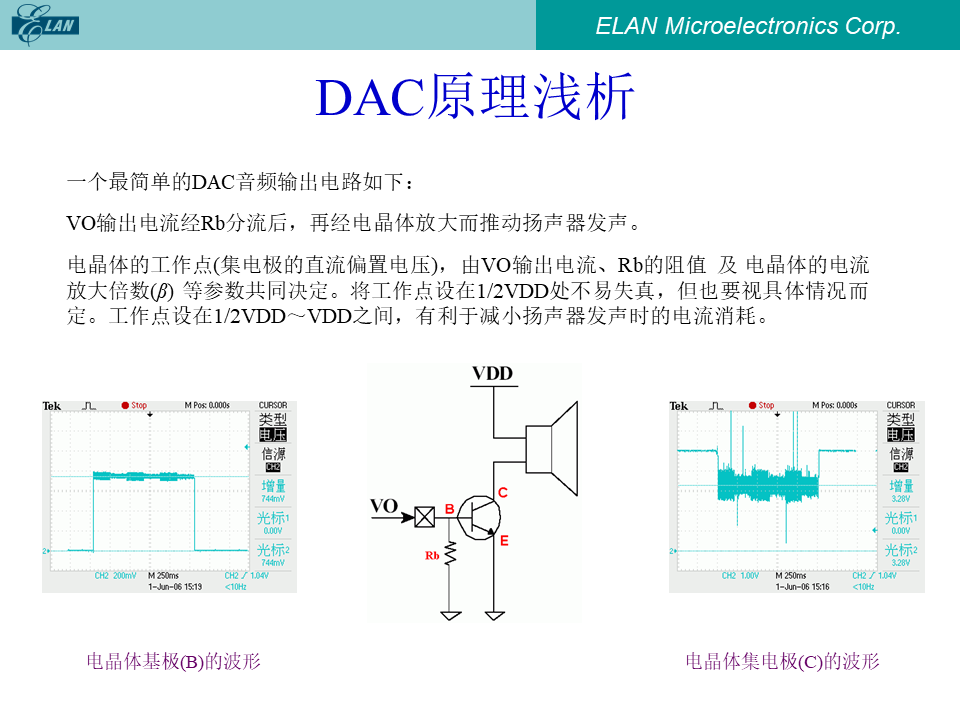

要让芯片发声，最简单的数模转换电路就是让VO输出电流，经三极管放大后驱动扬声器。工作点的设置很关键，通常设在1/2VDD到VDD之间，以平衡失真度和功耗。

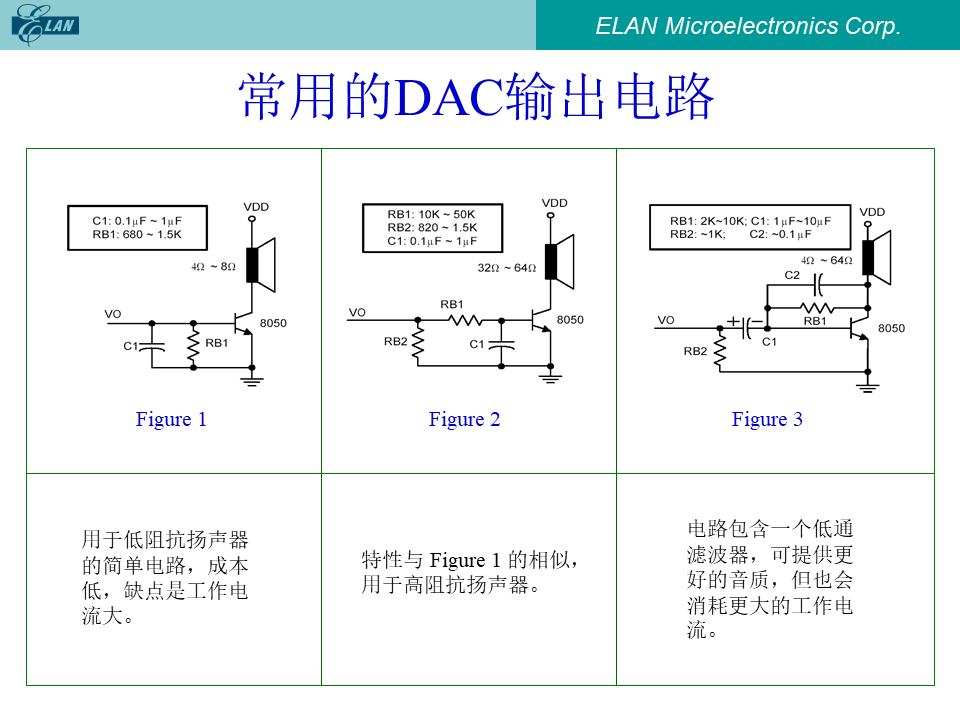

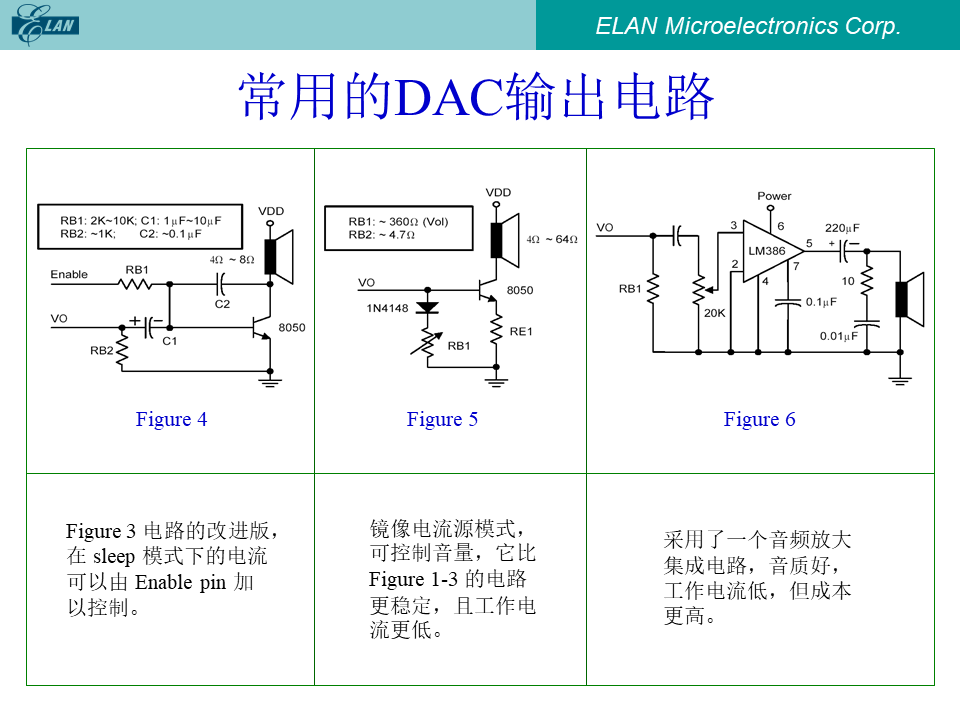

常用的DAC输出电路有多种，从驱动低阻喇叭的简单单级放大，到能改善音质的低通滤波器版本，再到增加Enable控制以降低待机功耗的改进型，甚至还有利用镜像电流源提供稳定驱动和采用专用音频功放IC的高品质方案。电路复杂度、成本、性能之间，永远需要工程师去权衡。

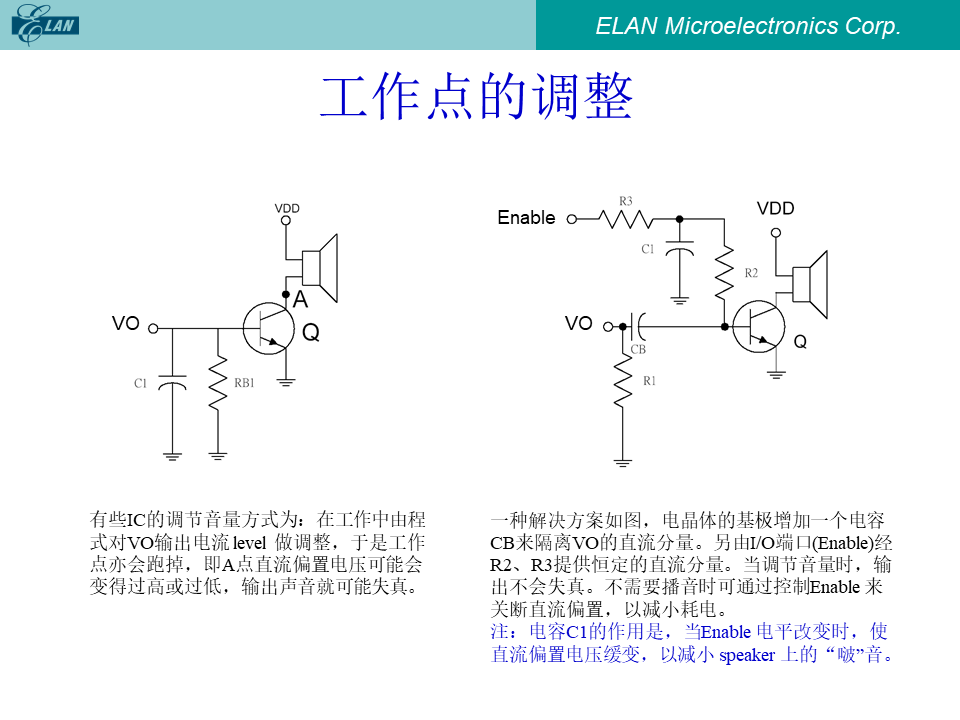

当IC通过调整VO输出电流来调节音量时，会导致三极管的工作点漂移，引起失真。改进方法是在基极增加隔直电容 CB，由另一个I/O口提供恒定的直流偏置，使音量调节与工作点分离。

5. 音频PWM输出：更纯粹的“数字”声音

相比DAC，PWM直接输出不同占空比的方波，经低通滤波后即可还原音频，效率更高。常用模式有三种：

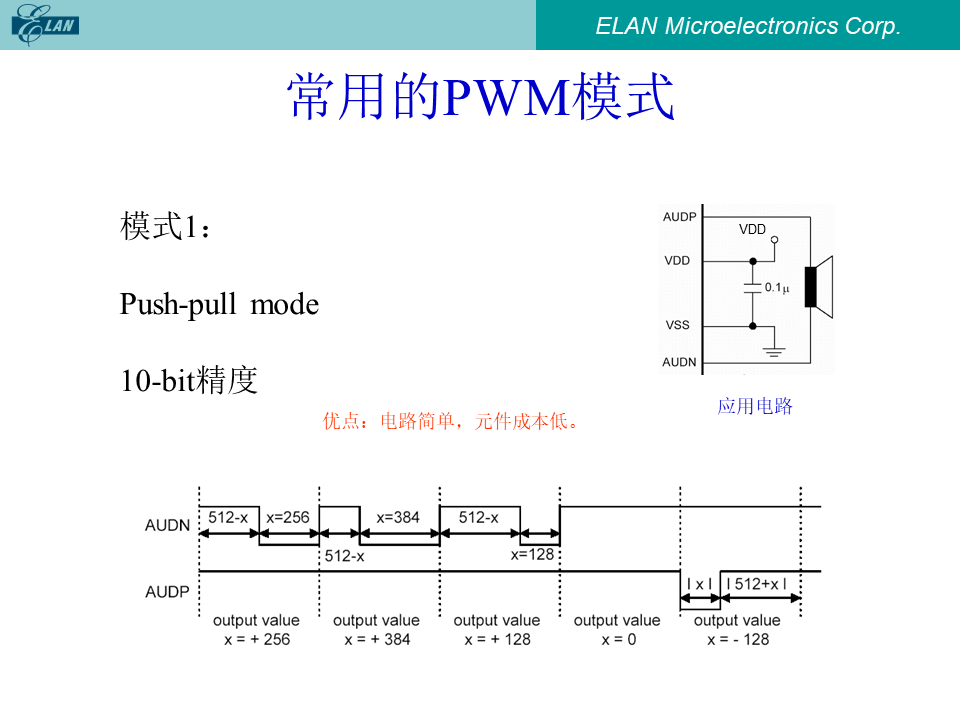

模式1：推挽模式，电路最简单，元件最少。

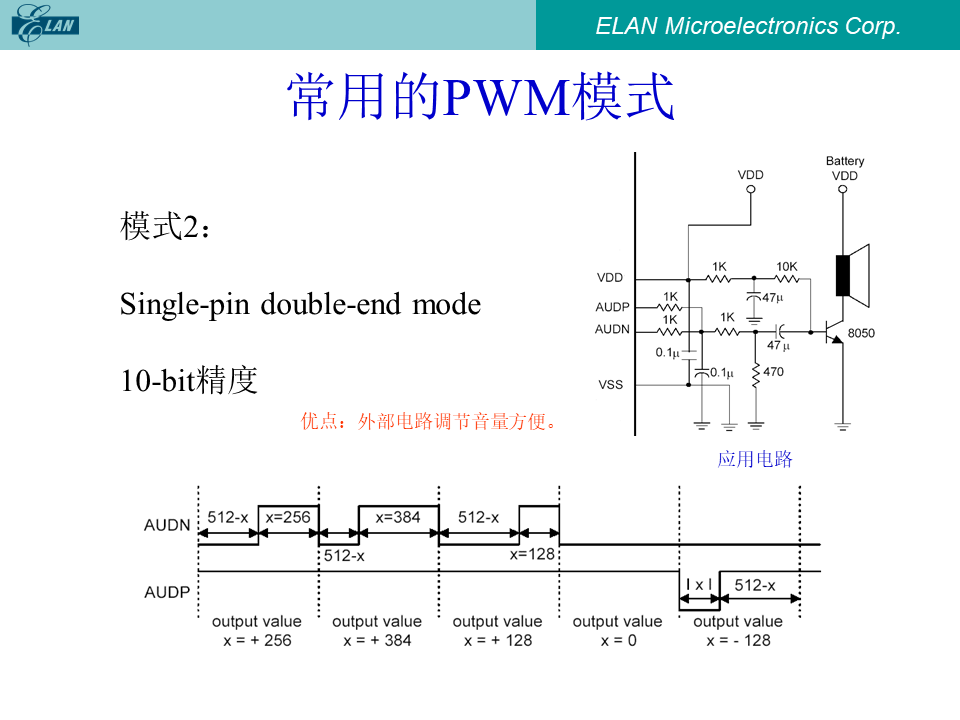

模式2：单引脚双端模式，外部调节音量方便。

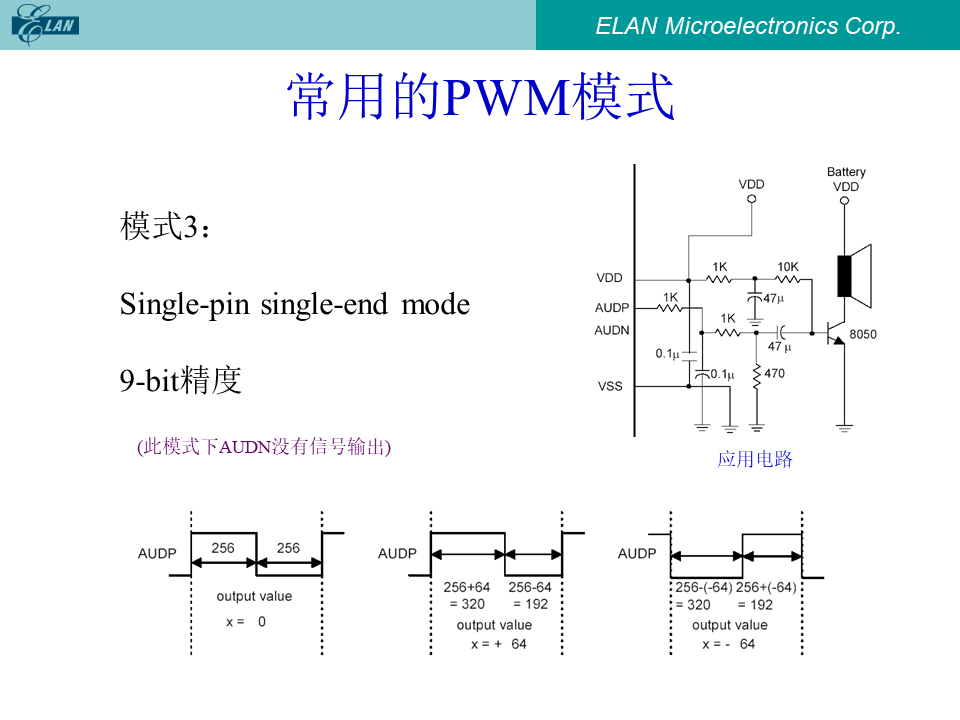

模式3：单引脚单端模式，精度为9-bit，此模式下AUDN无信号输出。

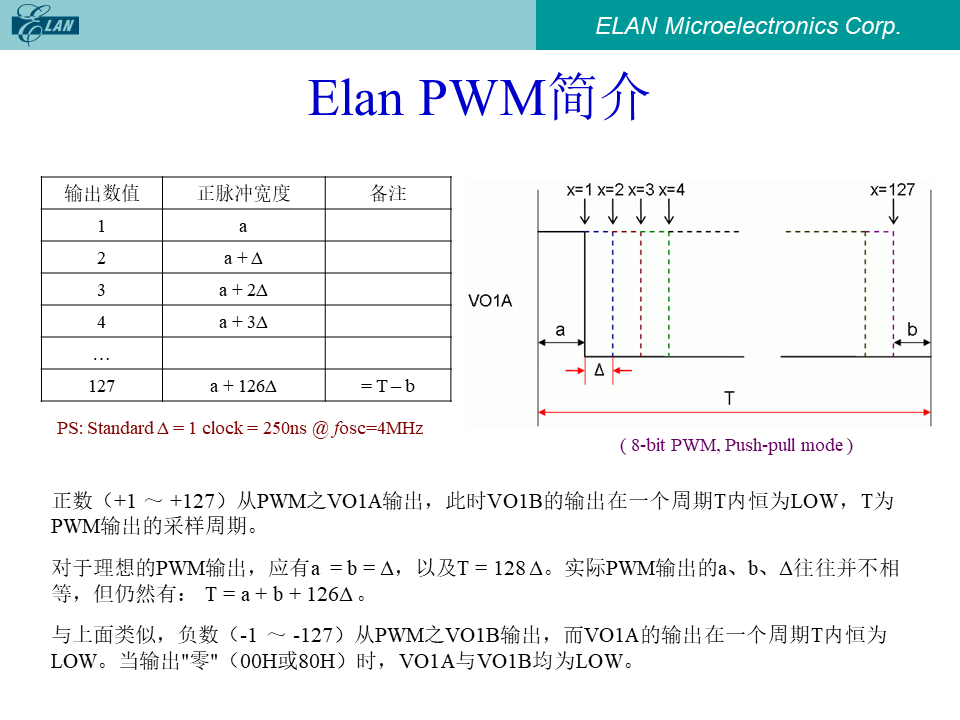

以ELAN的8-bit PWM为例，当输出正数时，正脉冲从VO1A输出；输出负数时，从VO1B输出；输出“零”时，两者均为低电平。理想PWM周期的计算公式为 T = a + b + 126Δ，其中标准 Δ = 1 clock = 250ns @ fosc=4MHz。

6. 关于ESD：芯片的“静电”杀手

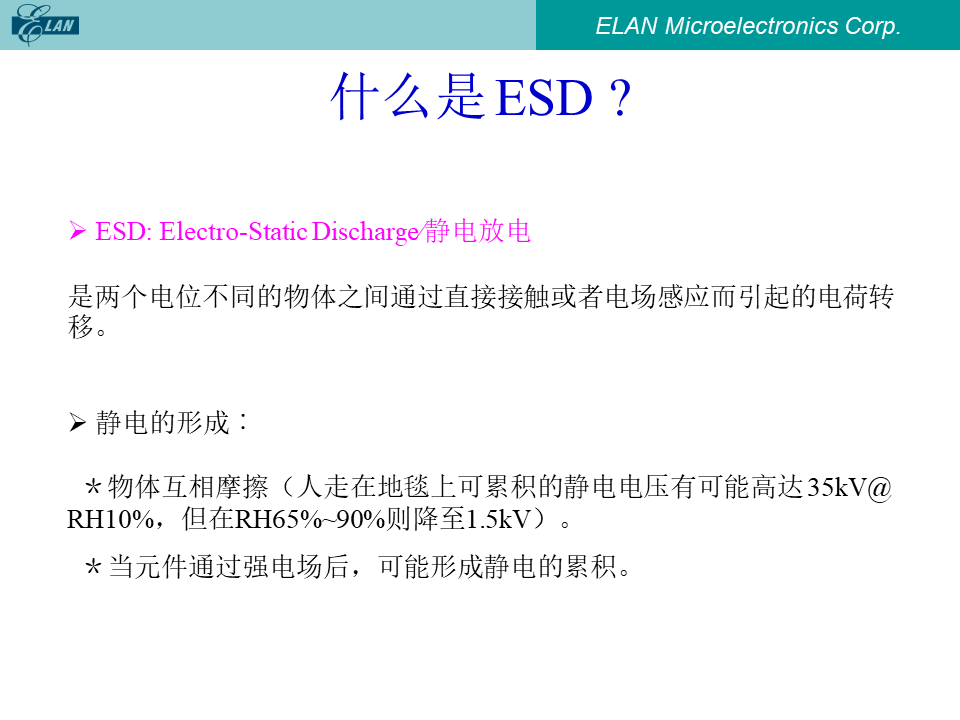

什么是ESD？简单说，就是两个电位不同的物体之间通过接触或电场感应发生的电荷转移。人在地毯上行走，体内累积的静电电压甚至能高达35,000V！

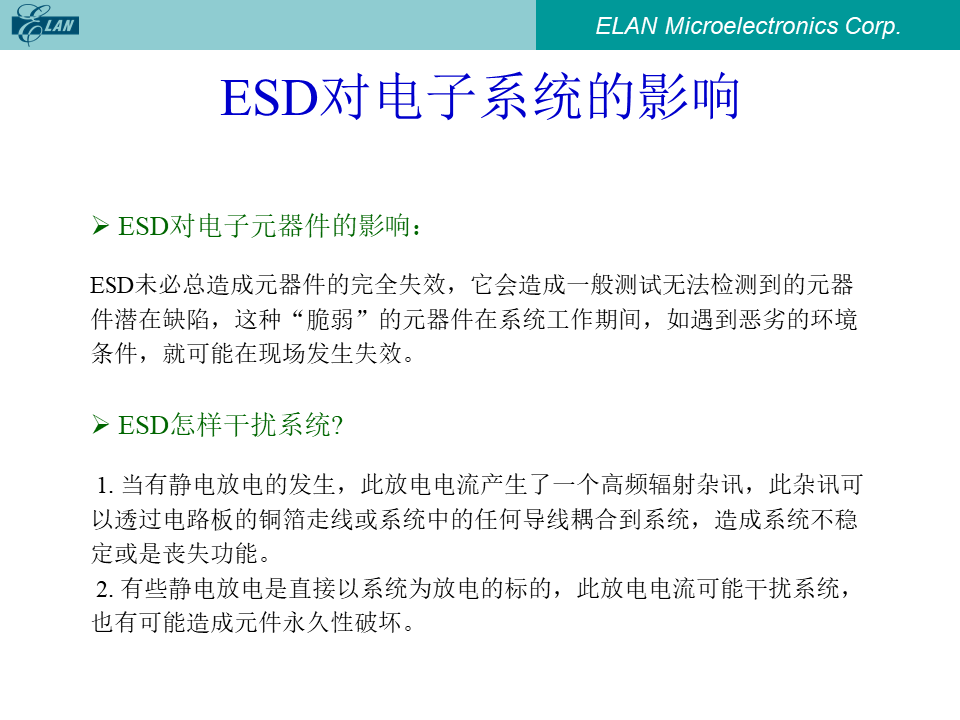

ESD不一定立刻杀死芯片，但会造成潜伏性缺陷，让产品在现场运行时“暴毙”。它主要通过放电时产生的高频辐射杂讯耦合进系统，或直接以系统为放电目标进行破坏。

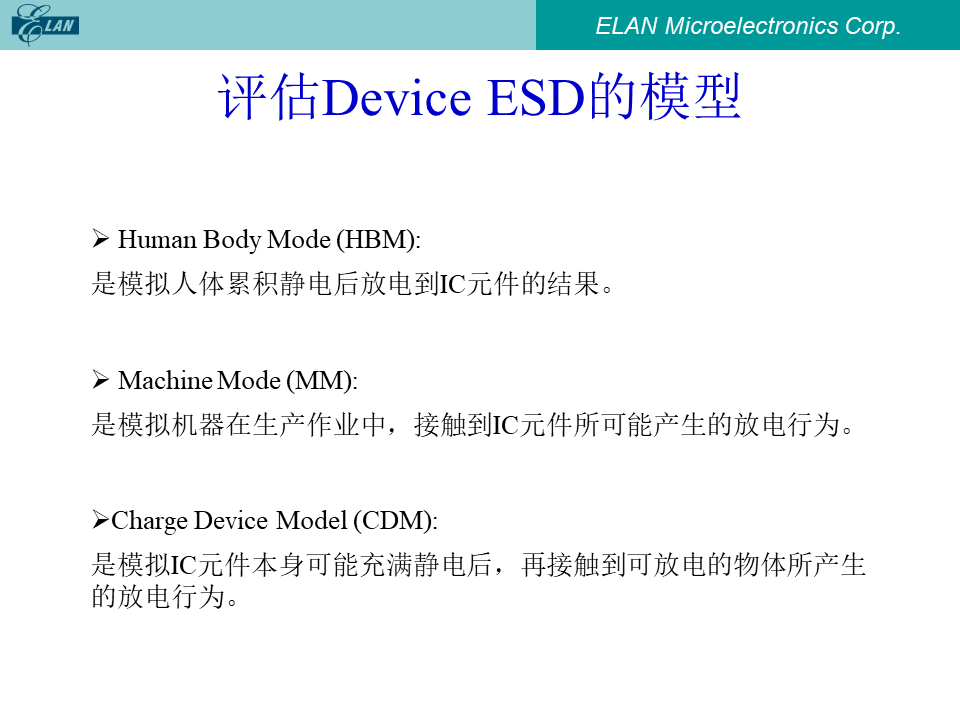

在工业界，评估器件ESD敏感度主要有三大模型：模拟人体放电的HBM、模拟机器放电的MM，以及模拟器件自身带电后放电的CDM。

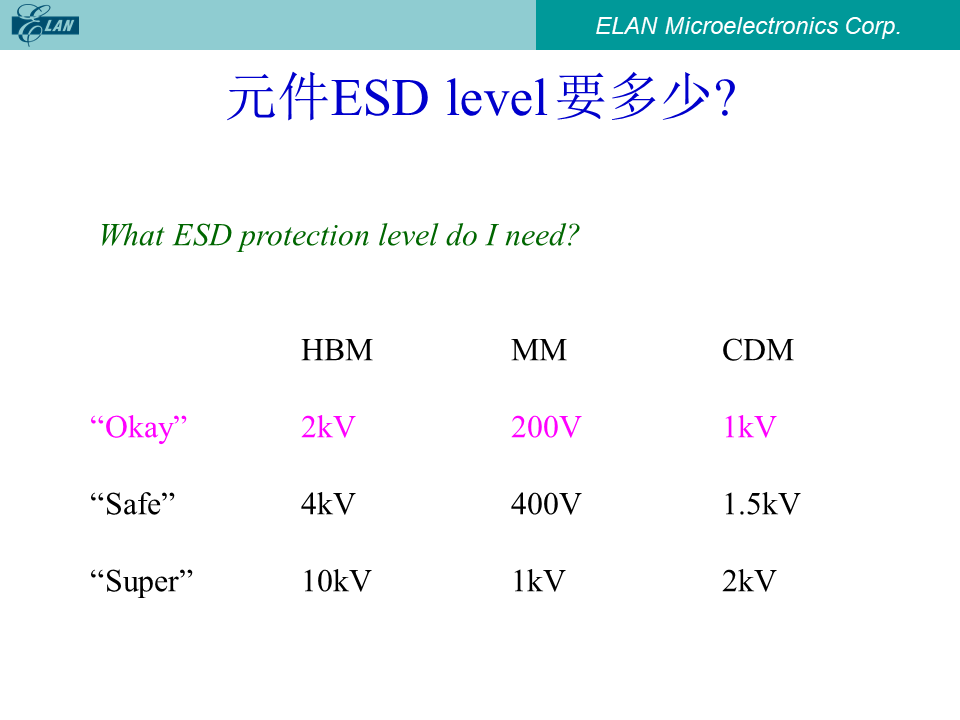

那么多高的耐压等级才够？一个简单的参考是：HBM 2kV是“基本门槛”，4kV算“安全”，10kV则是“超级强壮”了。

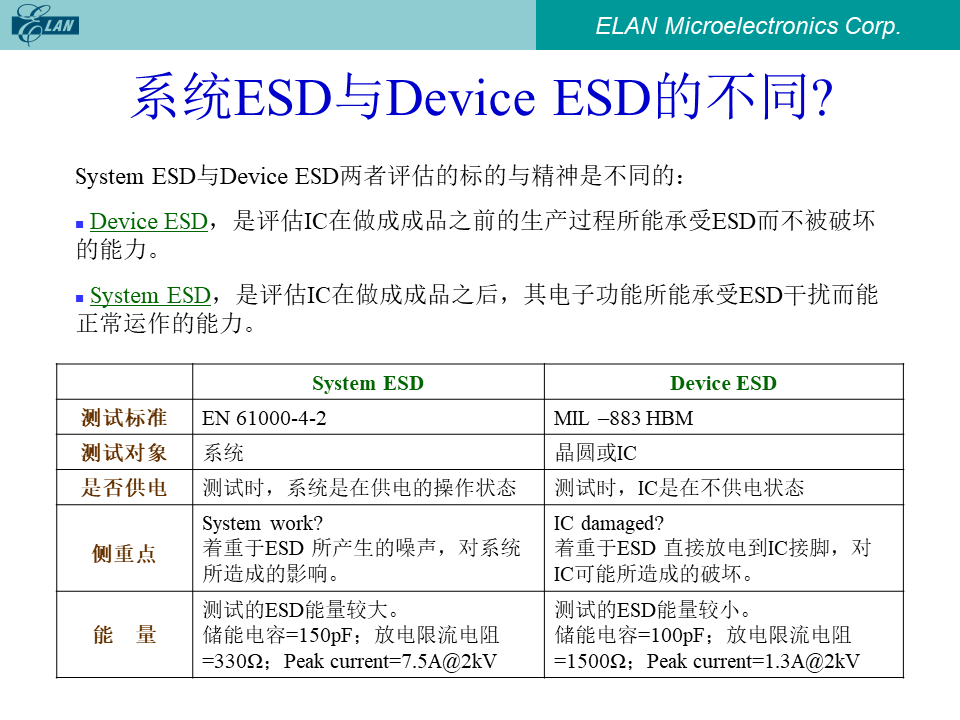

需要注意的是，系统级ESD测试（如IEC 61000-4-2）与器件级ESD测试（如HBM）截然不同：前者在产品通电工作状态下测试，关注功能是否受干扰，能量更大；后者在IC未通电状态下测试，关注器件是否被物理损坏。

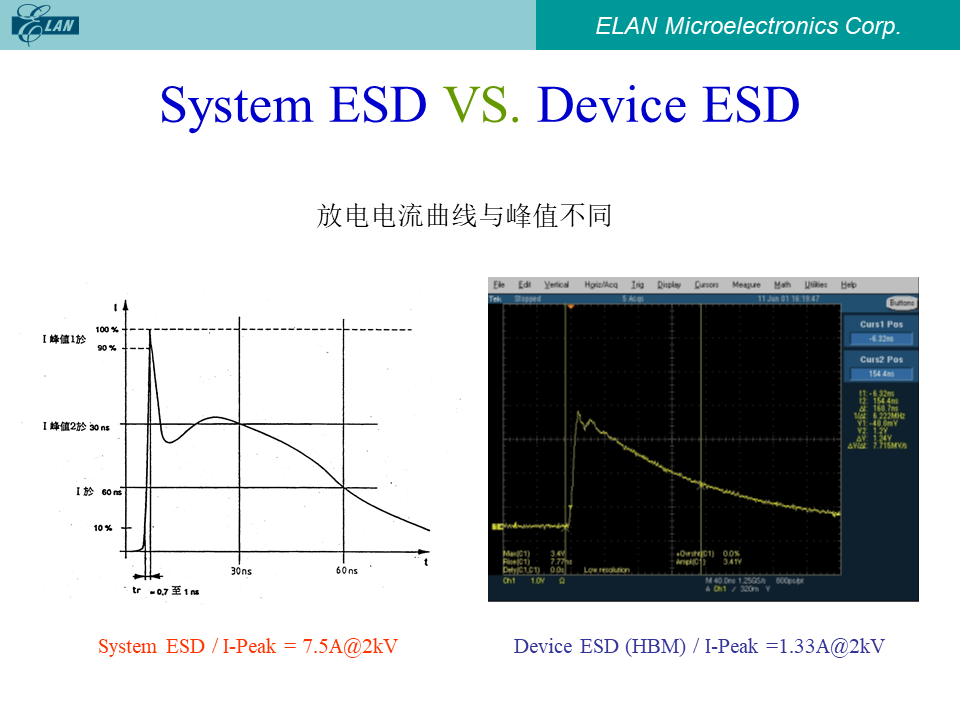

直观地看，系统ESD的峰值电流（7.5A@2kV）远大于器件HBM模型的峰值电流（1.33A@2kV），且波形更陡峭。

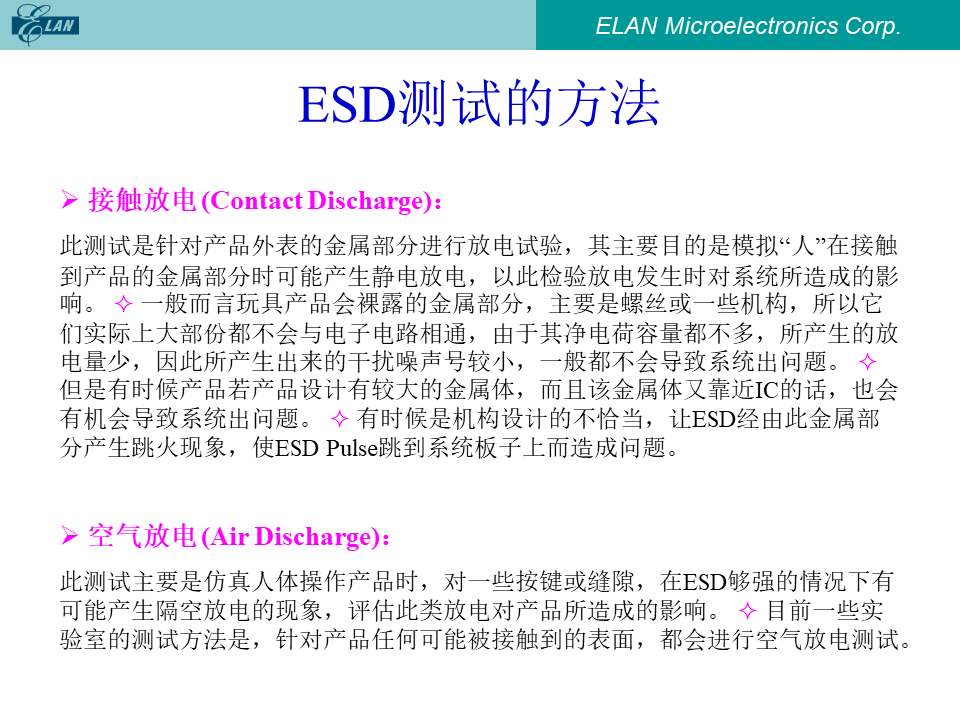

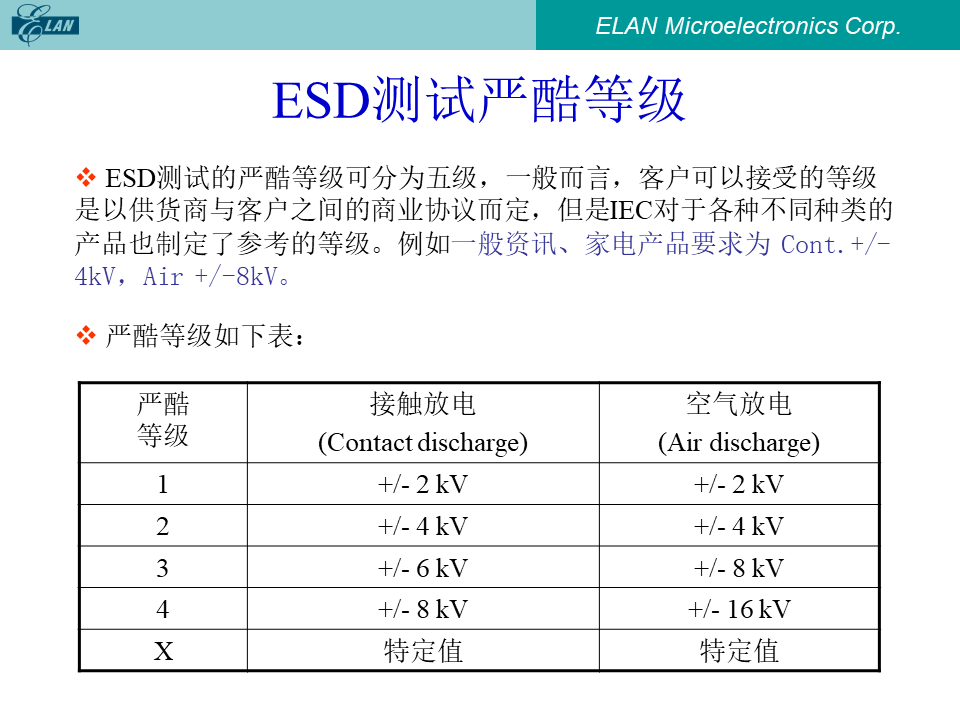

ESD测试分为接触放电和空气放电，并有严酷等级划分。例如，一般消费电子产品通常要求通过接触+/-4kV，空气+/-8kV的测试。

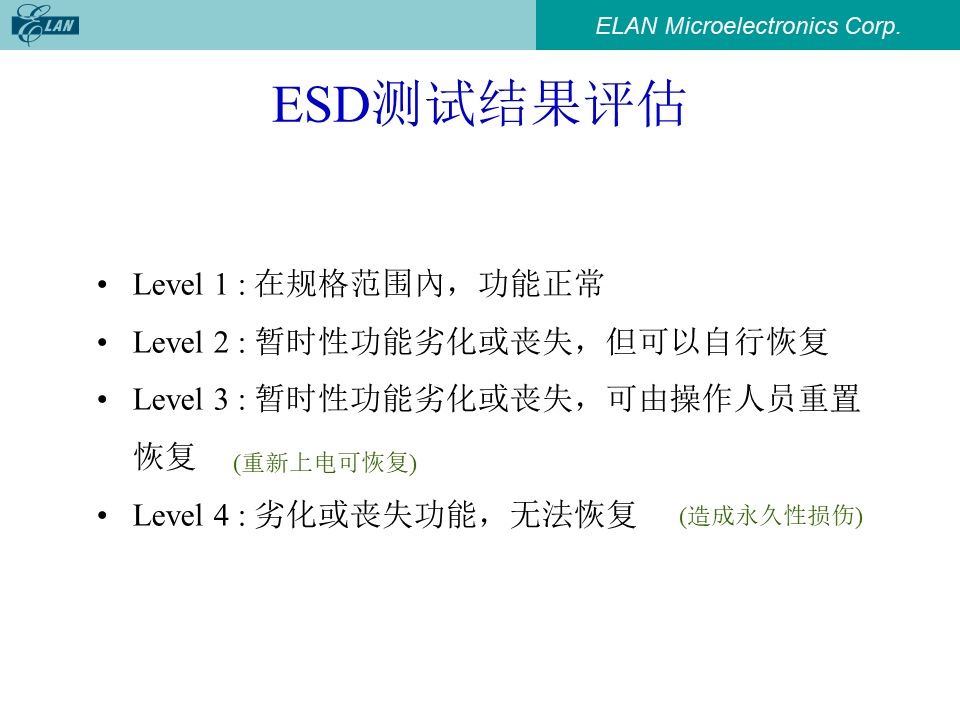

测试结果的评估也分了四个等级，从“功能完全正常”到“永久性损伤”，清晰定义了产品的抗扰度。

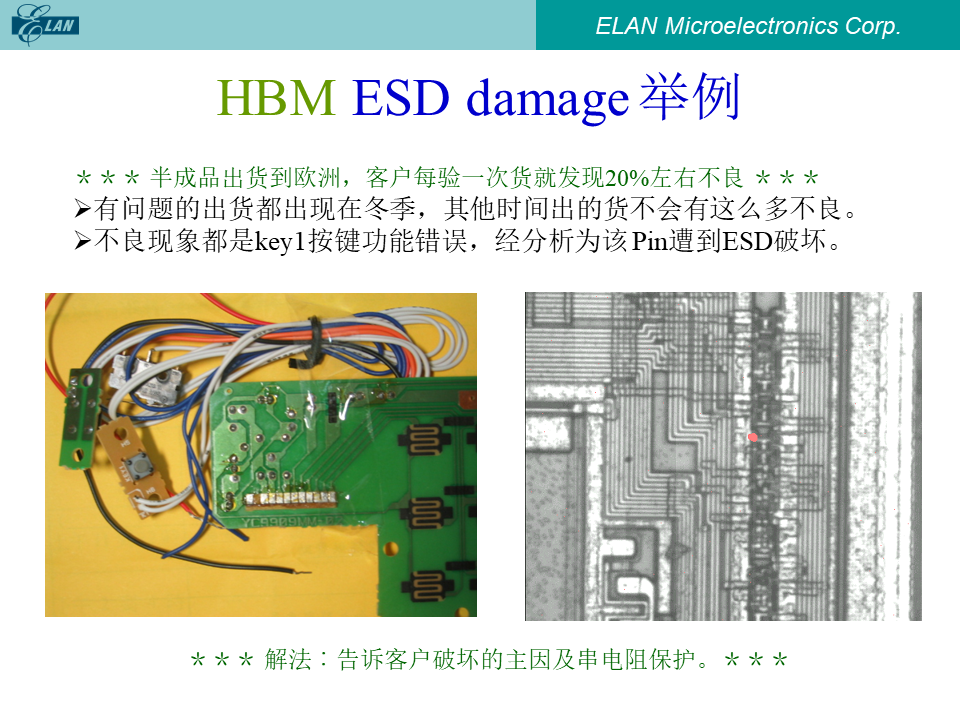

来看看实际案例。一个半成品出货到欧洲，在干燥的冬季不良率暴增到20%，所有坏品都指向同一个按键引脚——这就是典型的HBM ESD损伤。解决办法是告知客户主因，并在敏感引脚串联保护电阻。

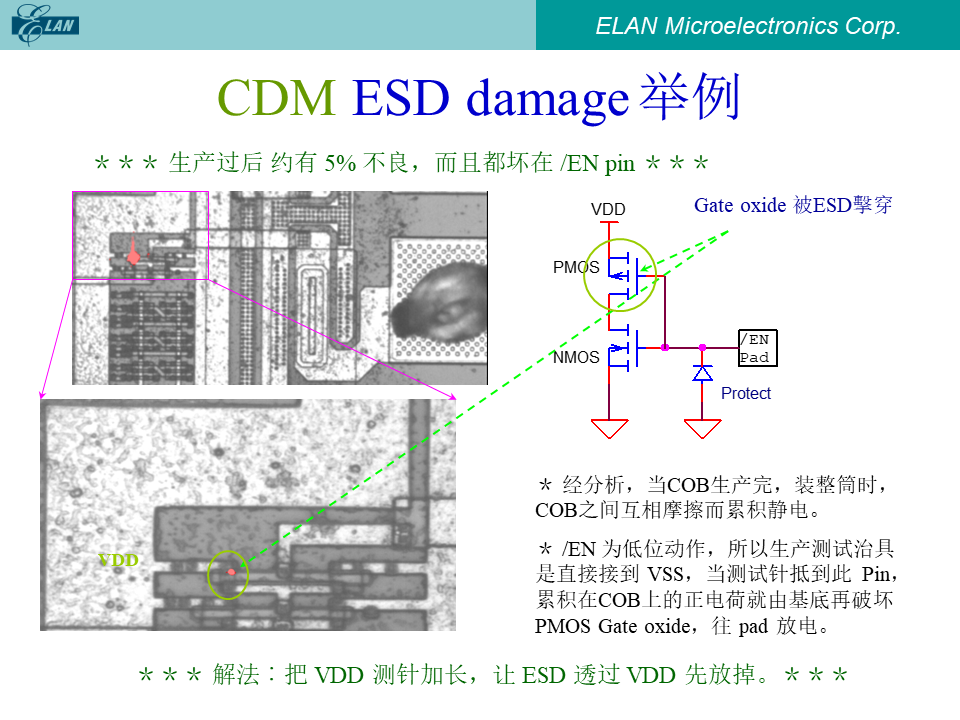

另一个案例是CDM ESD损伤。生产后约有5%的不良，集中在/EN引脚。原因是COB在不同工序间摩擦积累静电，当测试探针接触/EN引脚时，储存的电荷瞬间通过PMOS的栅氧层泄放，将其击穿。解决的办法非常巧妙：把VDD探针加长，让它先接触到IC，提前将静电安全泄放。

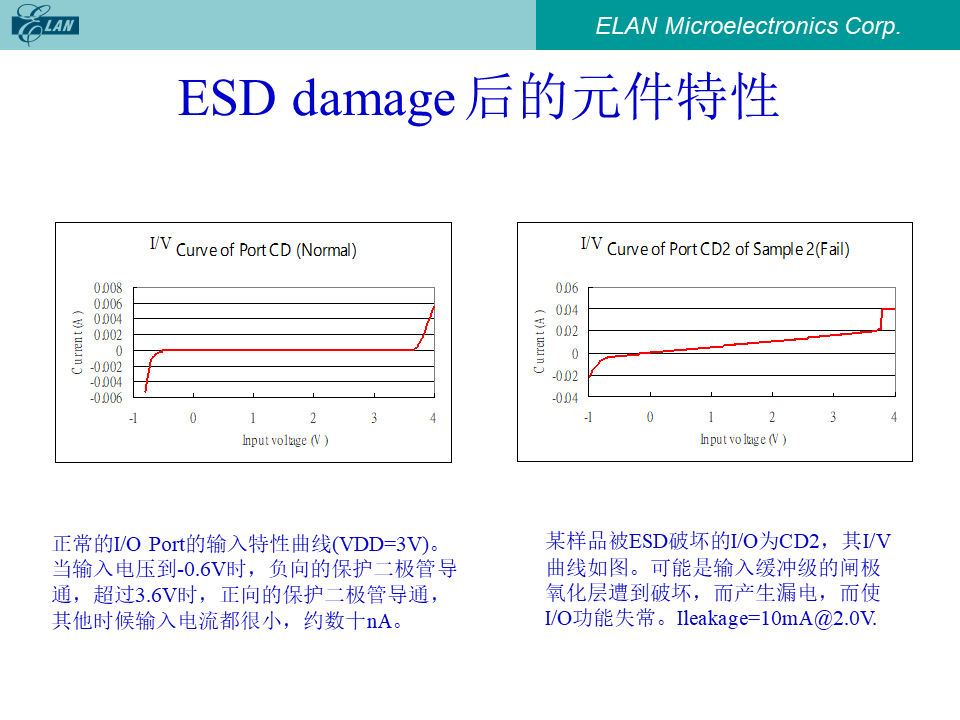

一颗被ESD打坏的芯片，它的I/O口特性会发生明显变化，最典型的就是漏电流（Ileakage）急剧增大，例如某个失效样品在2.0V电压下漏电流竟高达10mA。

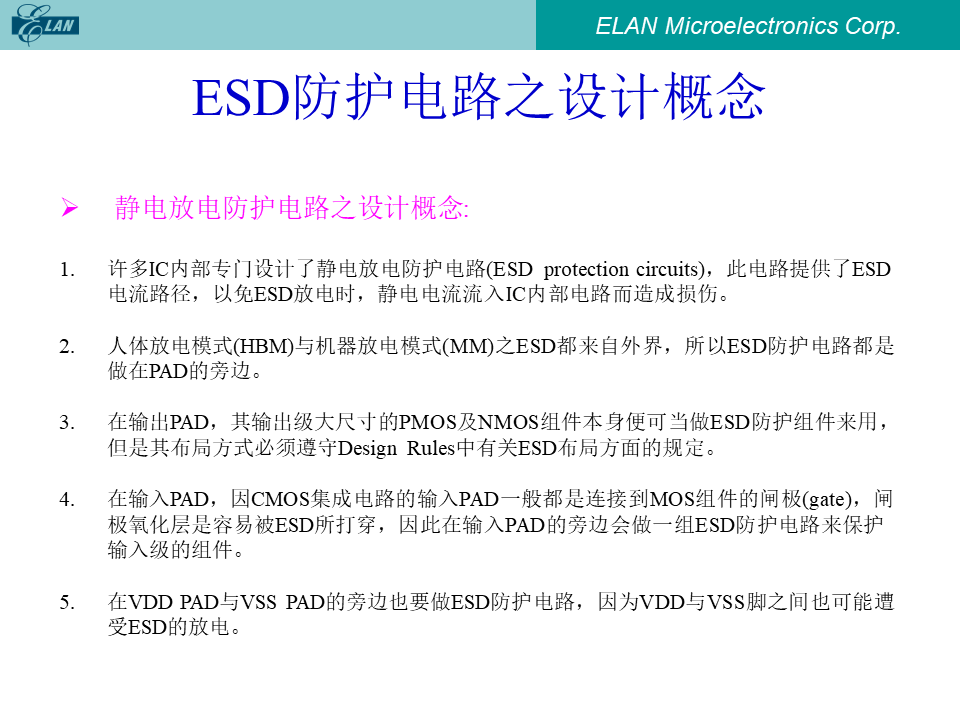

如何防护？IC内部会在每个PAD旁设计专门的ESD防护电路，为静电冲击提供一个低阻抗的泄放路径。输出级的大尺寸MOS管、输入级的专用保护网络，以及VDD与VSS之间的钳位电路，共同构成了抵御静电的“护城河”。

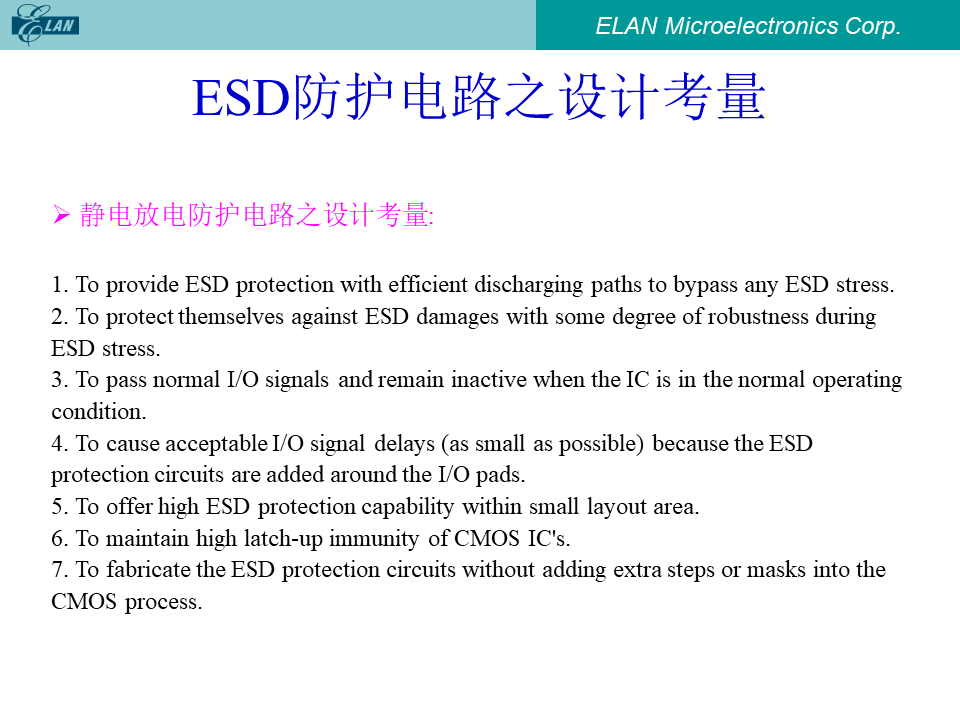

一个理想的ESD防护电路需要满足多项苛刻要求：能在正常工作时保持“透明”，在ESD冲击时则快速响应，本身足够强壮，占用面积小，还不能增加额外的工艺步骤。

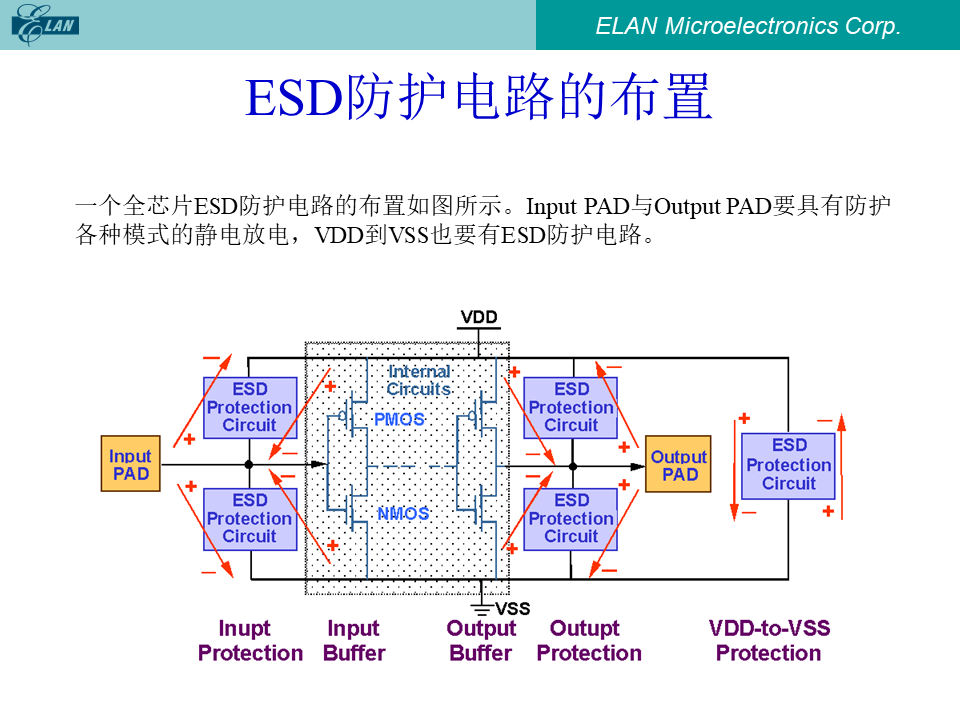

一个全芯片的ESD防护网络，就像在城市各处建立消防站，确保从任何一个I/O到VDD或VSS都有最近的ESD电流泄放通道。

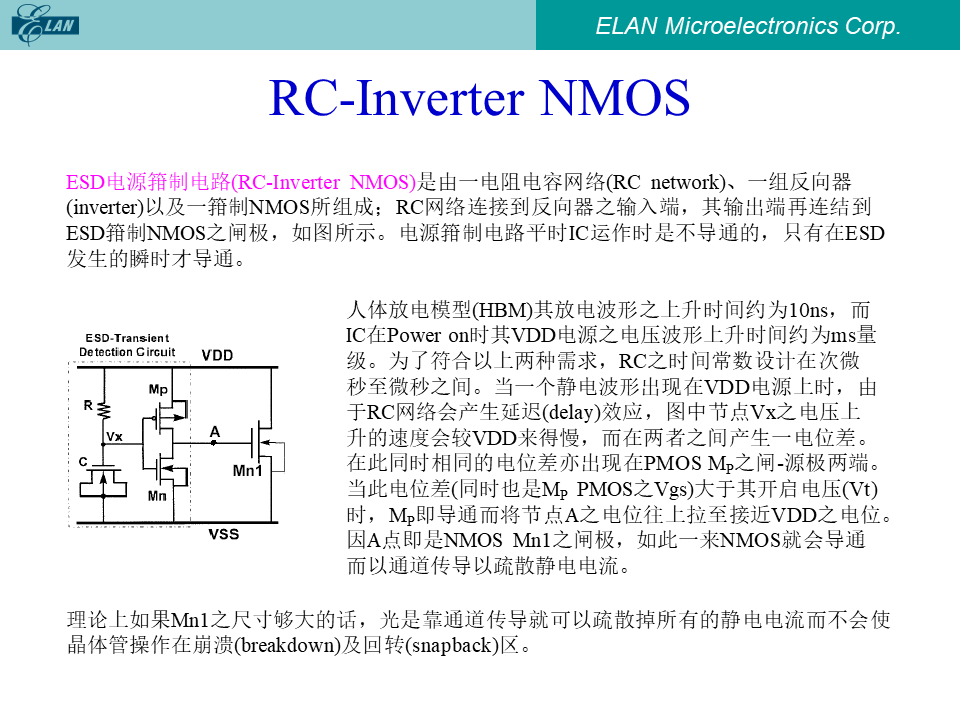

这里介绍一种经典的ESD电源钳位电路——RC-Inverter NMOS。它由RC网络、反相器和钳位NMOS组成。工作原理是利用RC网络的延迟效应，当ESD快脉冲（上升时间~10ns）到达VDD时，RC网络使反相器输入端电压 Vx 上升速度远慢于VDD，这个压差会开启PMOS Mp，将钳位NMOS Mn1 的栅极拉高，从而打通从VDD到VSS的大电流泄放通道。

ESD防护知识体系较为庞杂，涉及诸多硬件层面的底层机理，有兴趣的朋友可以继续深入计算机基础方面的内容。

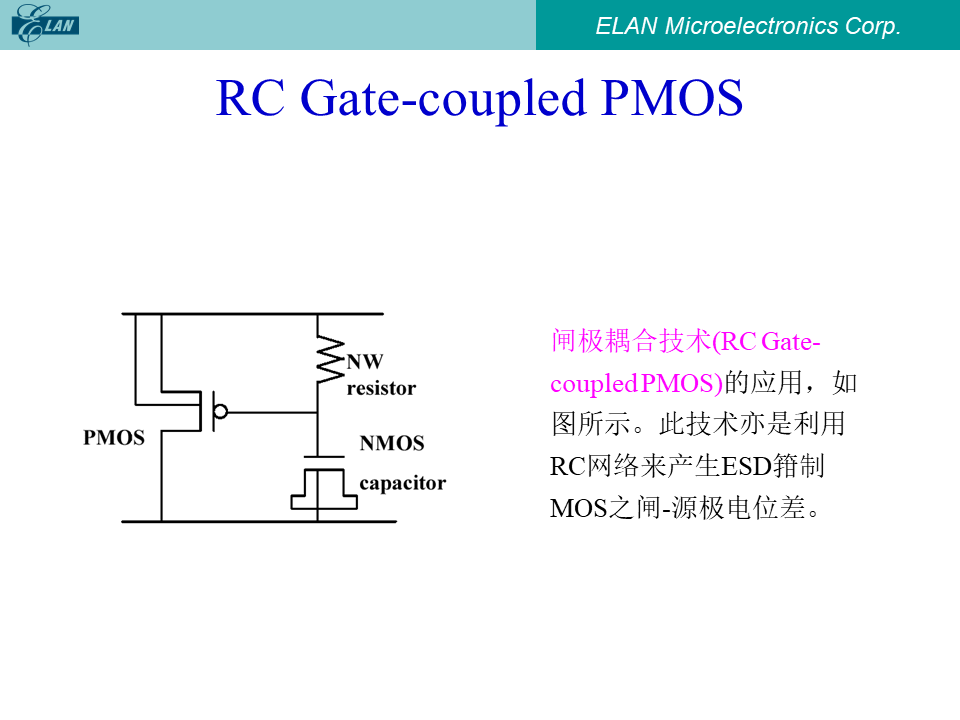

另一种技术是RC Gate-coupled PMOS，也是利用RC网络在MOS的栅-源之间产生电位差来实现钳位，原理类似。

7. EOS现象：另一种“过载”伤害

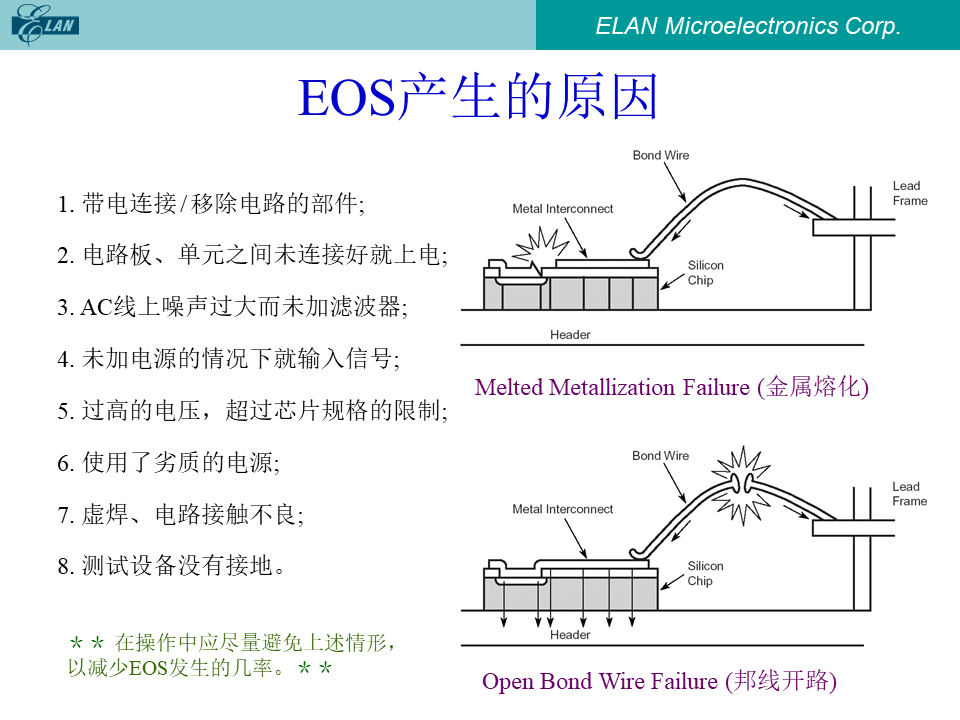

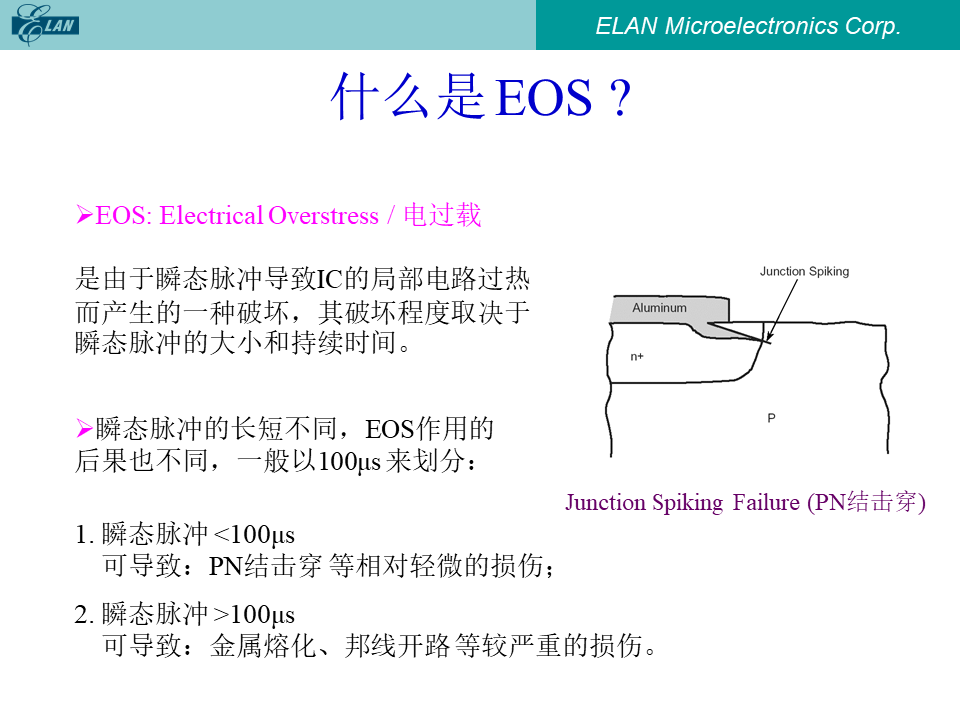

EOS，即Electrical Overstress（电过载），与ESD不同，它通常是指由持续时间更长的瞬态脉冲导致的过流、过热损伤。EOS的破坏程度，直接取决于脉冲的能量大小和持续时间。以100μs为界，少于它可能只造成PN结击穿，超过它则可能导致金属熔化、邦线烧断等无法挽回的物理损伤。

EOS产生的原因五花八门，带电拔插、接地不良、电源噪声过大、信号上电时序错误、甚至虚焊，都可能是罪魁祸首。

8. Latch-up：致命的“闩锁”效应

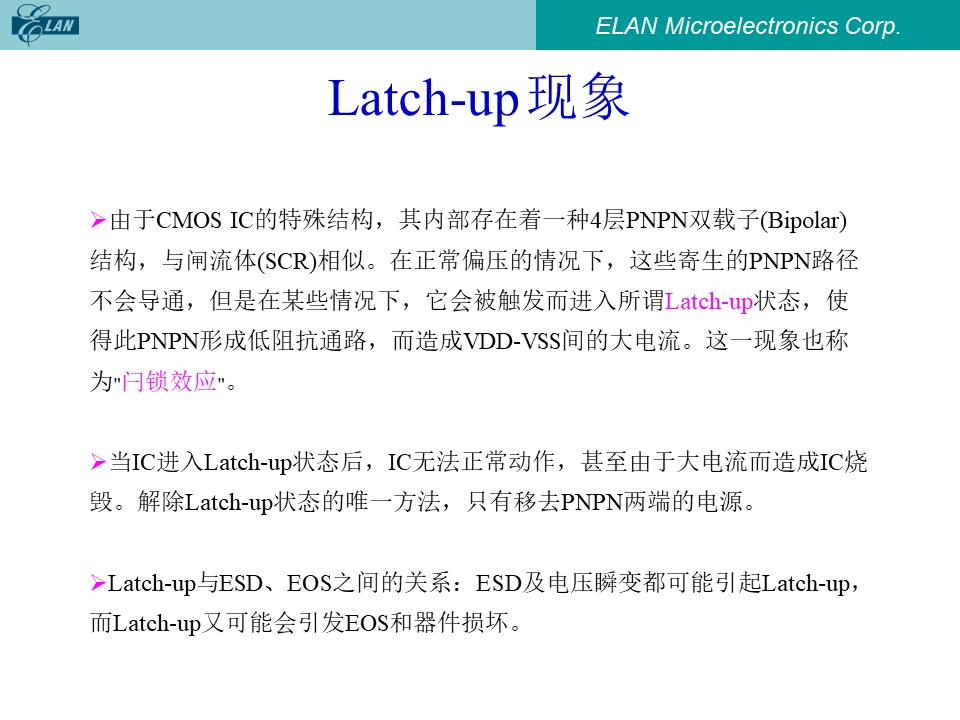

CMOS工艺中存在寄生的PNPN结构（类似可控硅SCR），正常情况下它是截止的。但一旦被外部干扰（如过压、尖峰）触发，它会瞬间导通，在VDD和VSS之间形成一个低阻抗路径，导致大电流流过，轻则功能异常，重则直接烧毁IC。这一现象就是可怕的Latch-up（闩锁效应）。一旦触发，唯一的解除方法就是彻底断开电源。

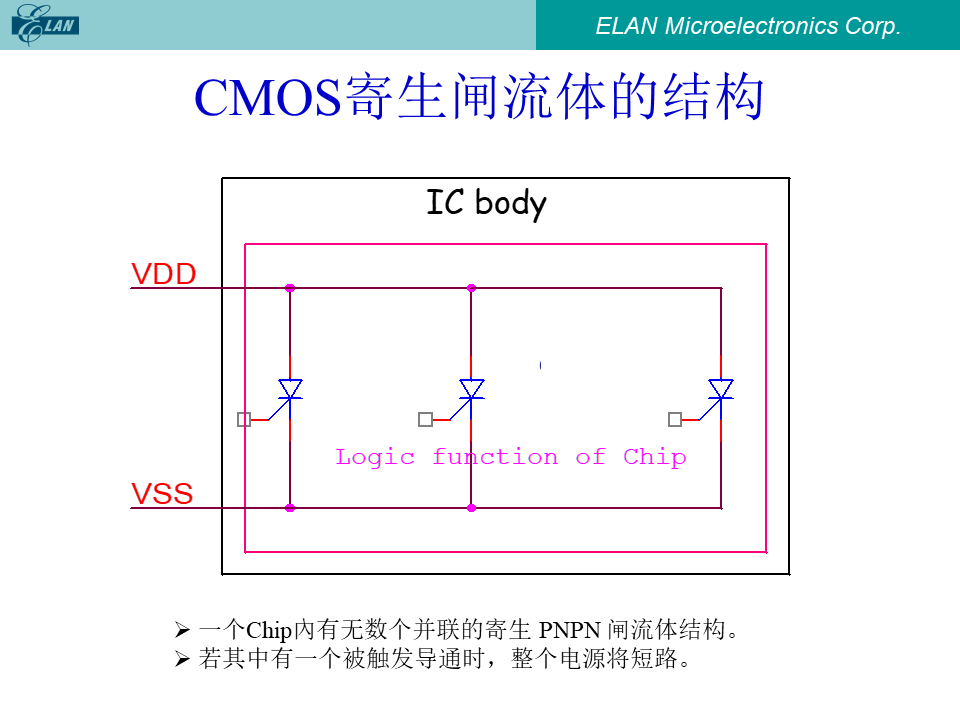

一个芯片内部，其实集成了无数个这种寄生的PNPN结构，只要有一个被触发导通，整个芯片就可能因电源短路而瘫痪。

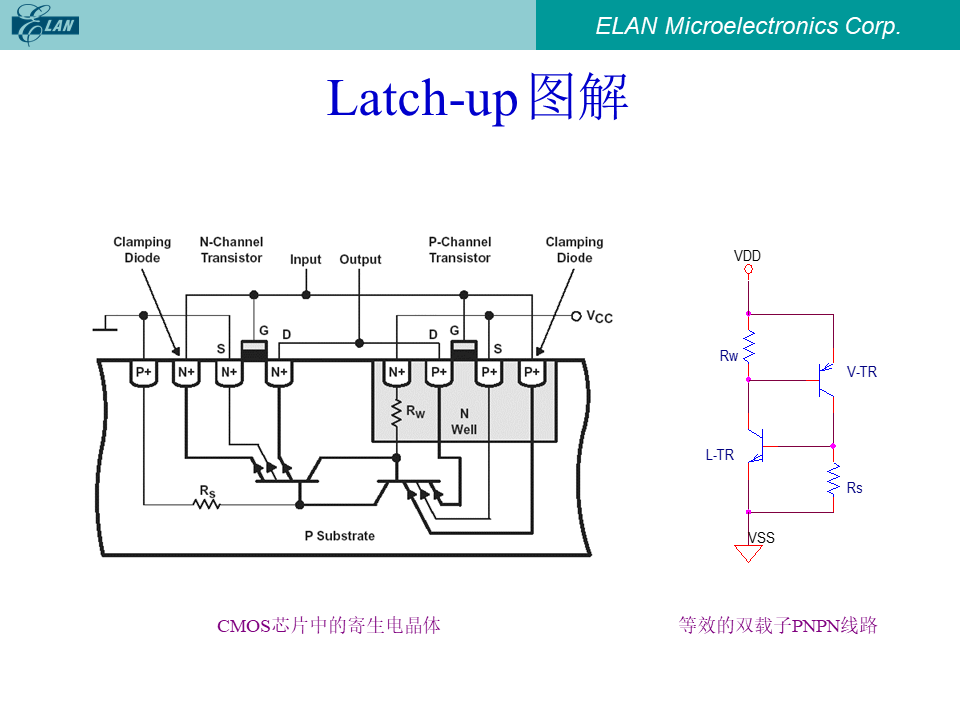

我们把这个寄生PNPN结构投影到实际的CMOS剖面上，可以清晰地看到，它是由P衬底、N阱和相邻的PMOS/NMOS源漏区共同构成的寄生双极型晶体管（BJT）网络。

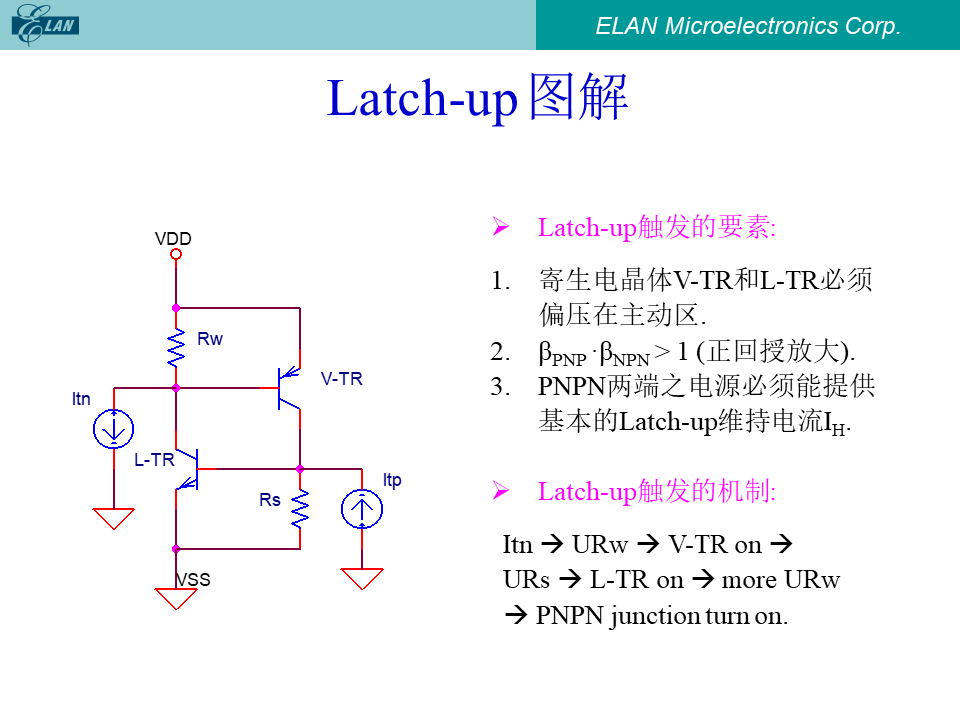

触发Latch-up需要三个条件：寄生BJT偏置在放大区、环路增益 βPNP · βNPN > 1、电源能够提供维持电流 IH。

不得不提的是，这些深奥的电路原理，其实都根植于最基础的计算机基础逻辑与结构之中。

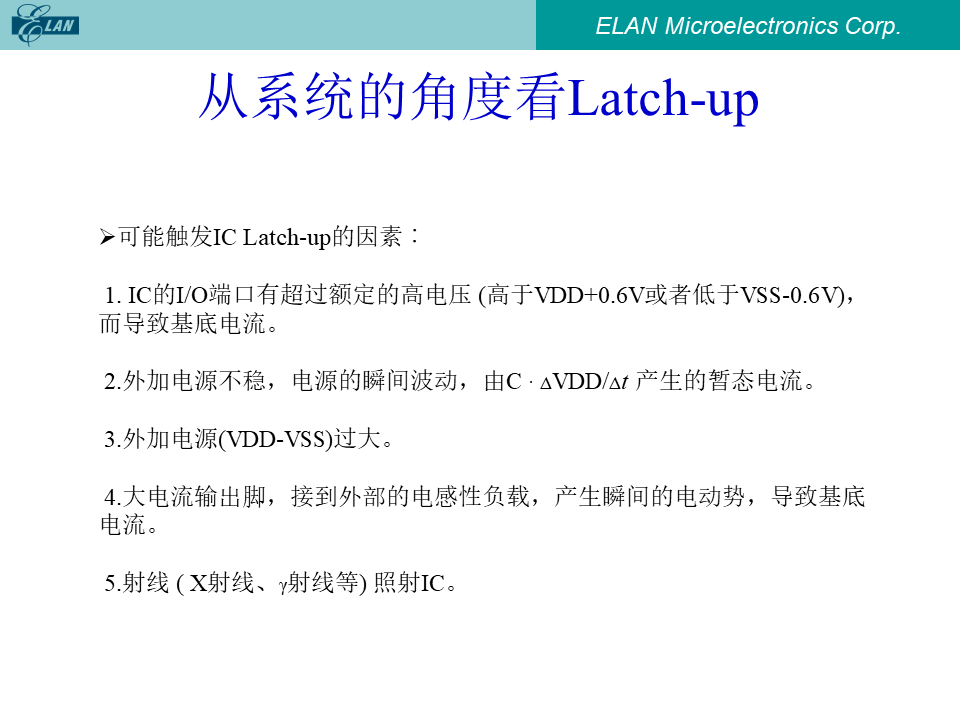

从系统的角度看，只要I/O口电压高于VDD+0.6V或低于VSS-0.6V，就可能注入电流触发Latch-up。电感性负载、电源波动、甚至射线照射都可能成为导火索。

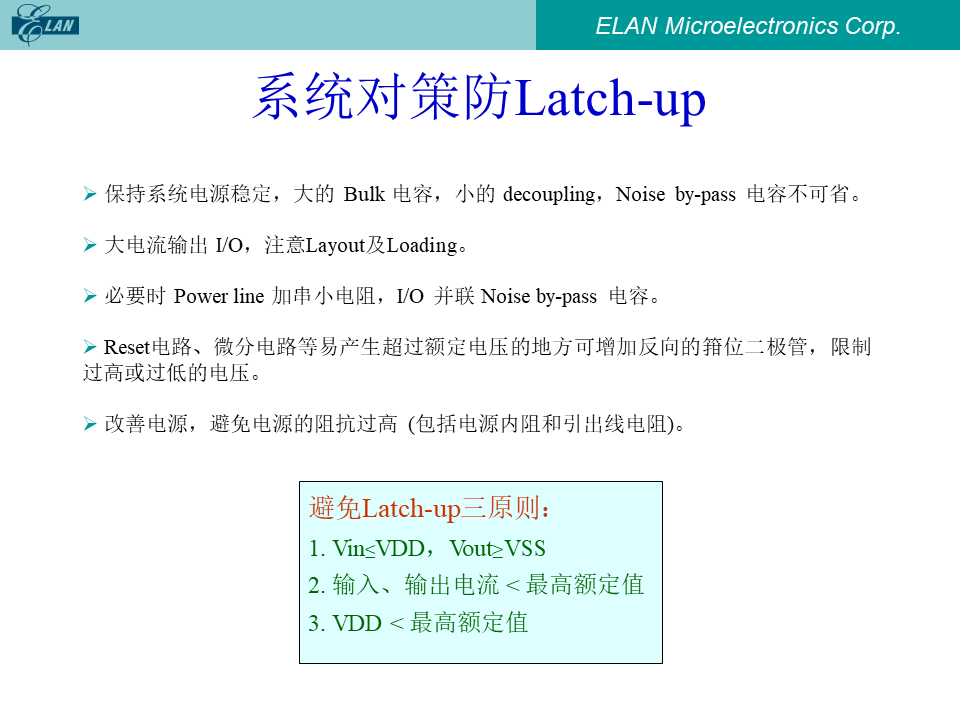

如何从系统层面布防？记住三条黄金法则：1. 保证所有输入电压Vin ≤ VDD，Vout ≥ VSS；2. 所有输入输出电流小于规格书最高额定值；3. VDD电源电压小于最高额定值。

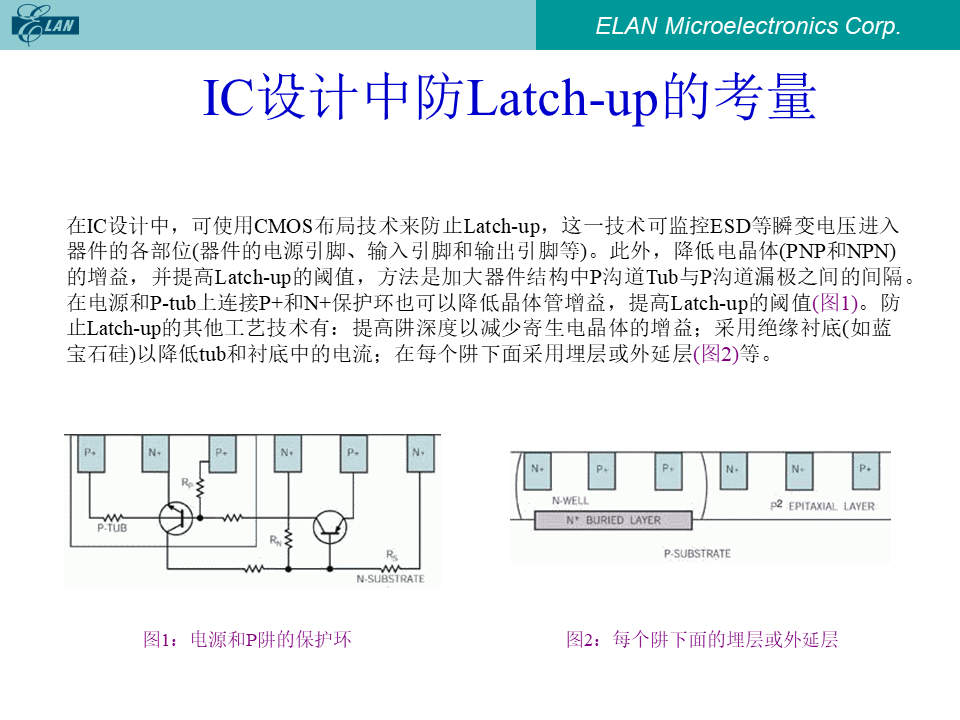

而在IC设计层面，工程师们会采用保护环、埋层、外延层等版图与工艺技术，从物理结构上降低寄生晶体管的增益，提高Latch-up触发阈值。

9. 常用电路模块

最后一个部分是工程师工具箱里的一些经典电路。

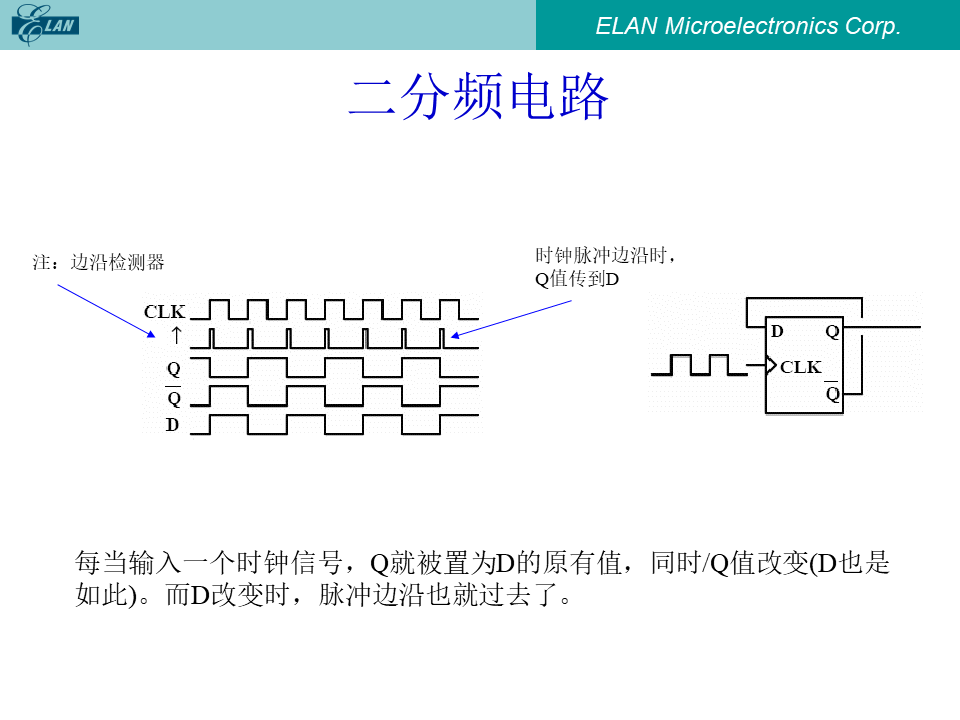

二分频电路：利用D触发器将  ̃Q 端反馈到D输入端，每个时钟脉冲输出Q就翻转一次，从而将频率精确地一分二。

同步器：用于将异步信号安全地引入同步系统，避免亚稳态传播。

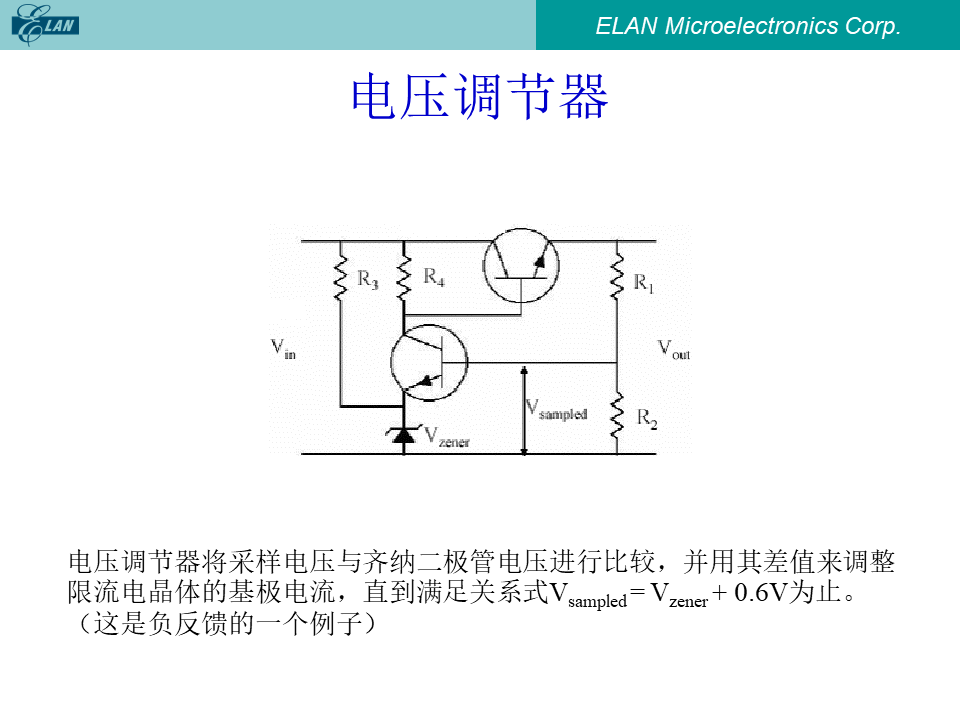

电压调节器：一个经典的负反馈系统，通过采样输出电压并与基准电压比较，不断调整调整管的导通程度，最终使输出电压稳定下来。

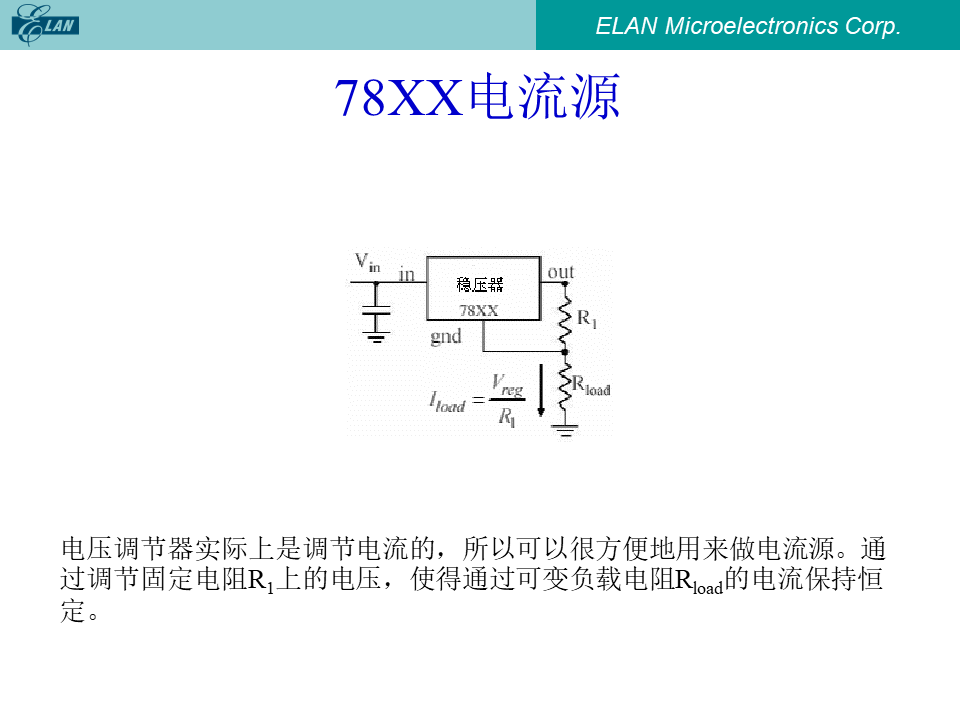

78XX电流源：三端稳压器不仅能稳压，还能巧妙地被用作恒定电流源。输出电流 I_load = V_reg / R1，只要调节R1，就能得到一个稳定的电流。

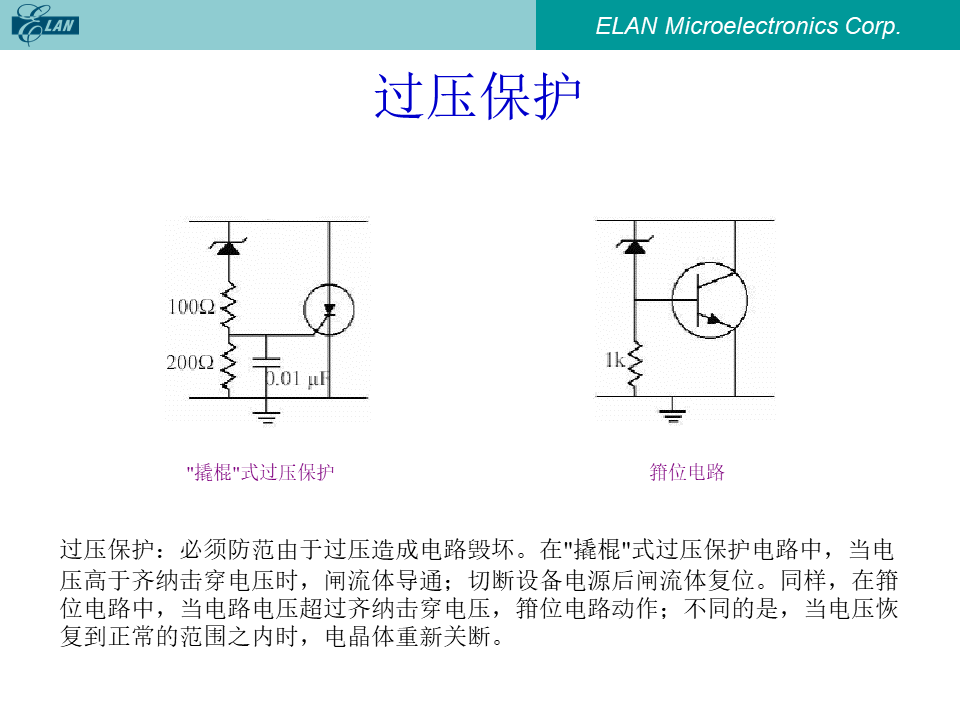

过压保护：有“撬棍”式和箝位式两种。前者像SC R一旦触发就短路，直到断电才复位；后者则在电压恢复正常后会自动关断。

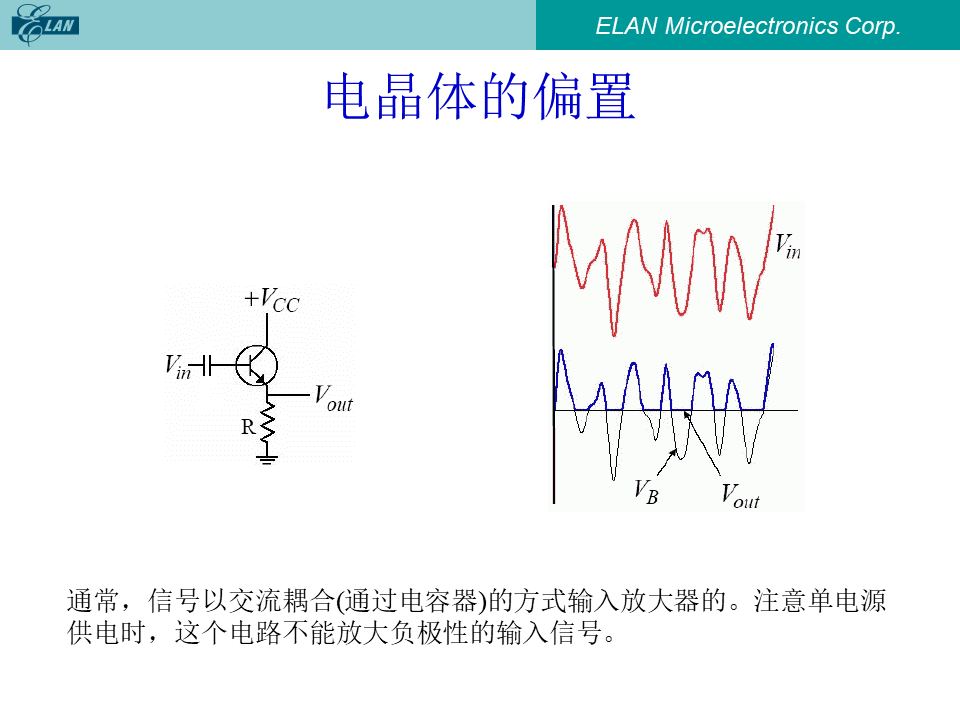

晶体管偏置：是模拟电路设计的起点。通过电阻为放大器设置合适的直流工作点，使其能不失真地放大交流信号。

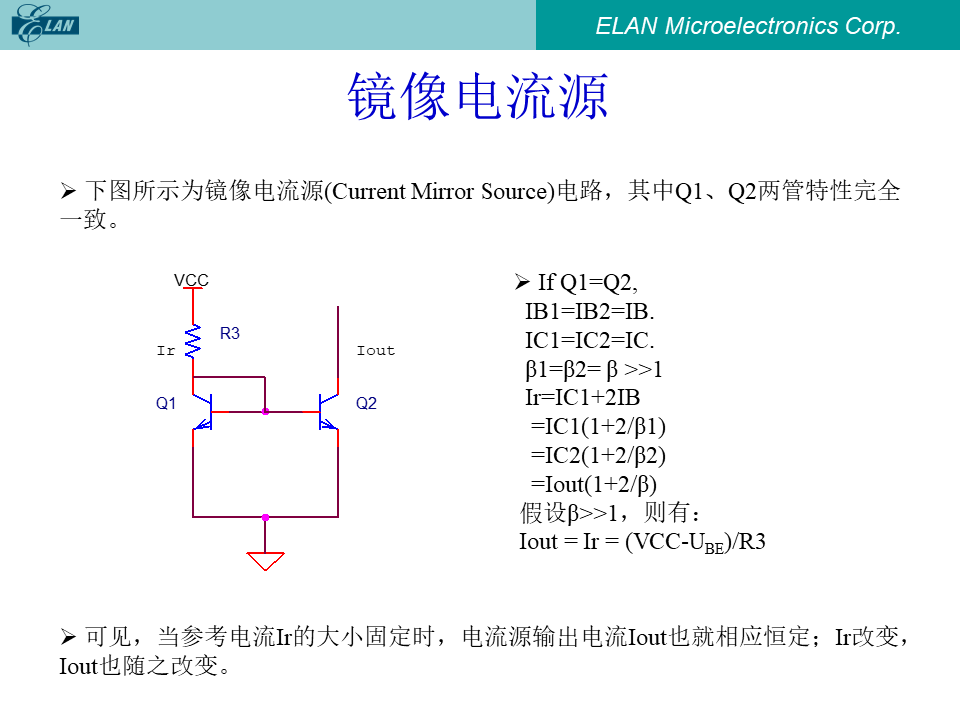

镜像电流源：模拟IC的“心脏”。它利用两个特性一致的晶体管，使得一路的电流能精确地“镜像”到另一路，为芯片内部各处提供稳定的偏置电流。

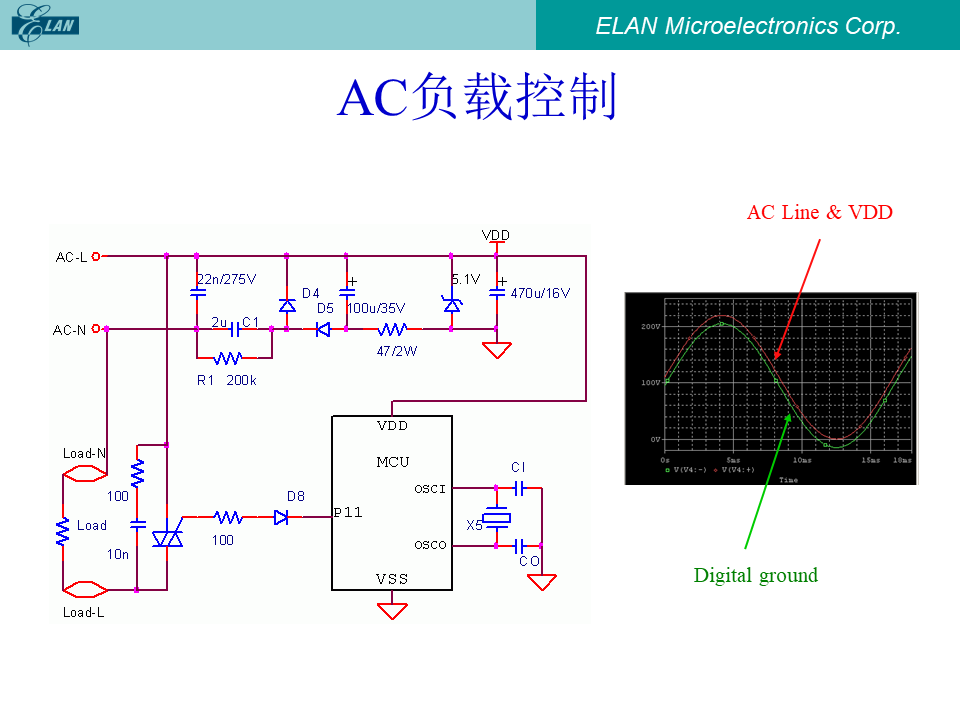

AC负载控制：最后是一个硬核的工程实例，展示了如何用MCU通过光耦或可控硅等器件，去控制交流负载，包括电源部分的设计和关键波形。

以上就是这份80页硬核PPT笔记的精髓。从I/O口的每一个MOS管，到守护芯片安全的ESD防护网络，再到那些精巧的常用电路，它们共同勾勒出一个微控制器内部坚实而精妙的世界。希望这次纸上谈兵，能为你未来的实战提供一份可靠的地图。
