爱国者星璨EV系列电源于2024年10月正式登场后，凭借性能与性价比迅速吸引了不少DIY玩家的目光，也让爱国者在高端电源市场有了一席之地。不过，当时的星璨EV系列虽效能出色，但在静音表现上只能算平淡无奇——谈不上吵，却也远没到“安静”的范畴，这多少算是一个遗憾。
显然，爱国者很希望把这个遗憾补上。经过超过一年半的持续优化，全新的星璨EV QUIET系列电源终于登场。首发阵容包含850W与1000W两款，对应型号为星璨EV850 QUIET与星璨EV1000 QUIET。顾名思义，这正是原版星璨EV系列在补齐了静音这块短板之后的新形态。

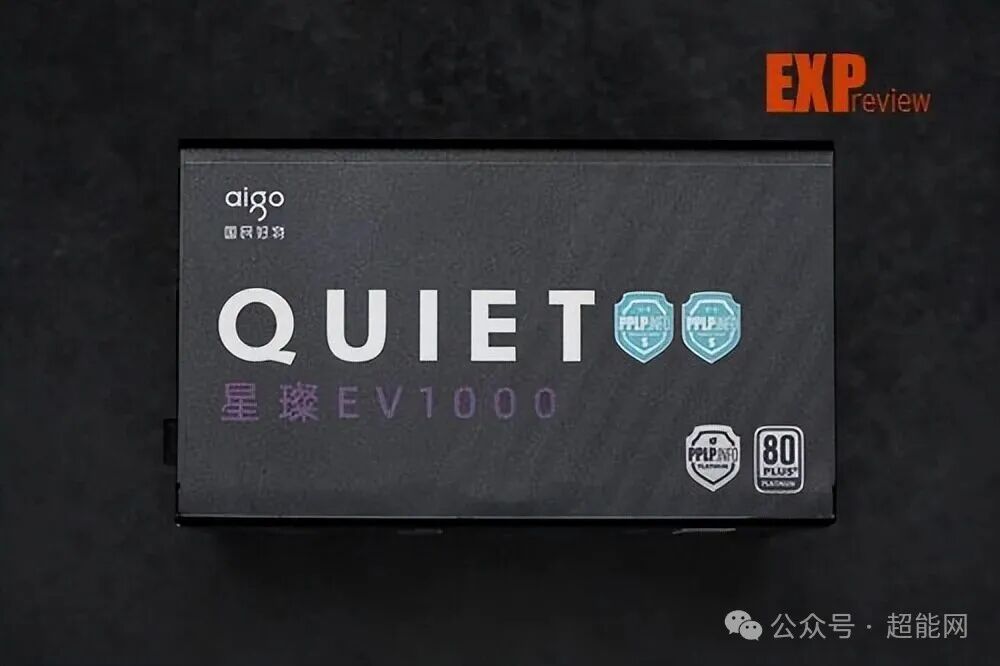

我们这次上手的是爱国者星璨EV1000 QUIET。它基于 ATX 3.1 规格打造，在原有星璨EV1000的基础上，进一步优化了效能和静音表现。产品不仅斩获了PPLP 115V PLATINUM与PPLP 230V PLATINUM效能星级认证，在静音层面也拿下了PPLP双S静音星级。可以说真正做到了“效能与静音两开花”。电源提供黑白两种配色，对应售价为749元和759元，均附带包含两年换新在内的10年质保服务。
本文测试样品由超能网自费通过公开零售渠道购买，发票已留档，产品序列号为ZYD059868200167。此为独立第三方测试，厂商仅提供信息与技术支持，未干预测试数据及测试结论。
外观赏析：延续经典，风扇细节藏玄机

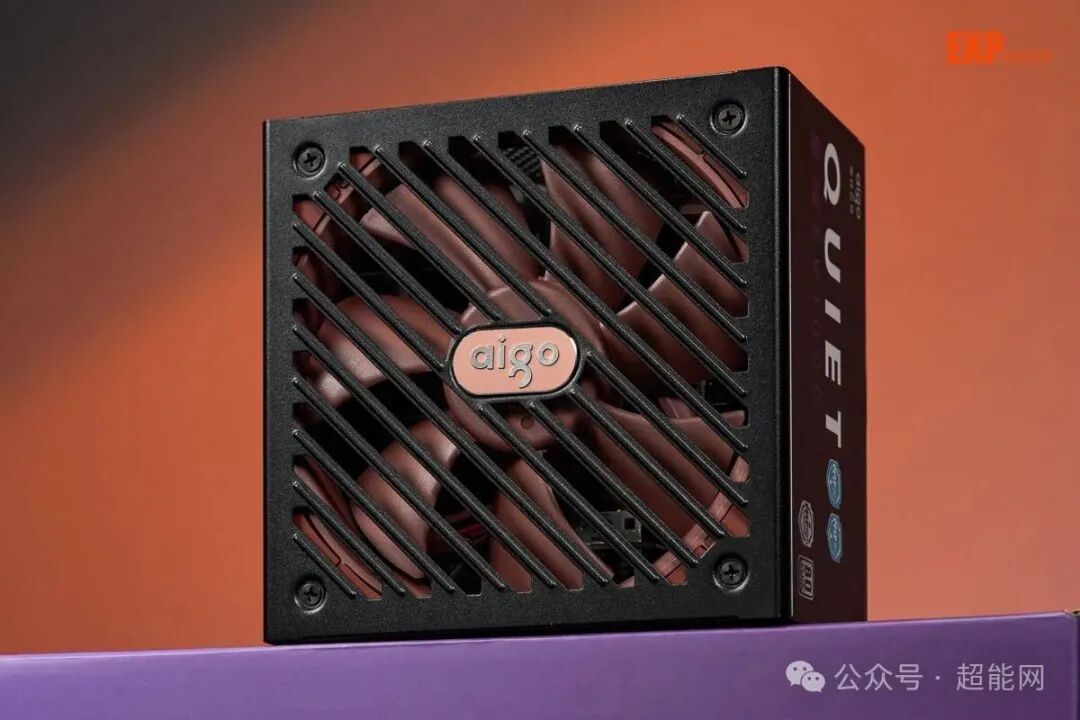

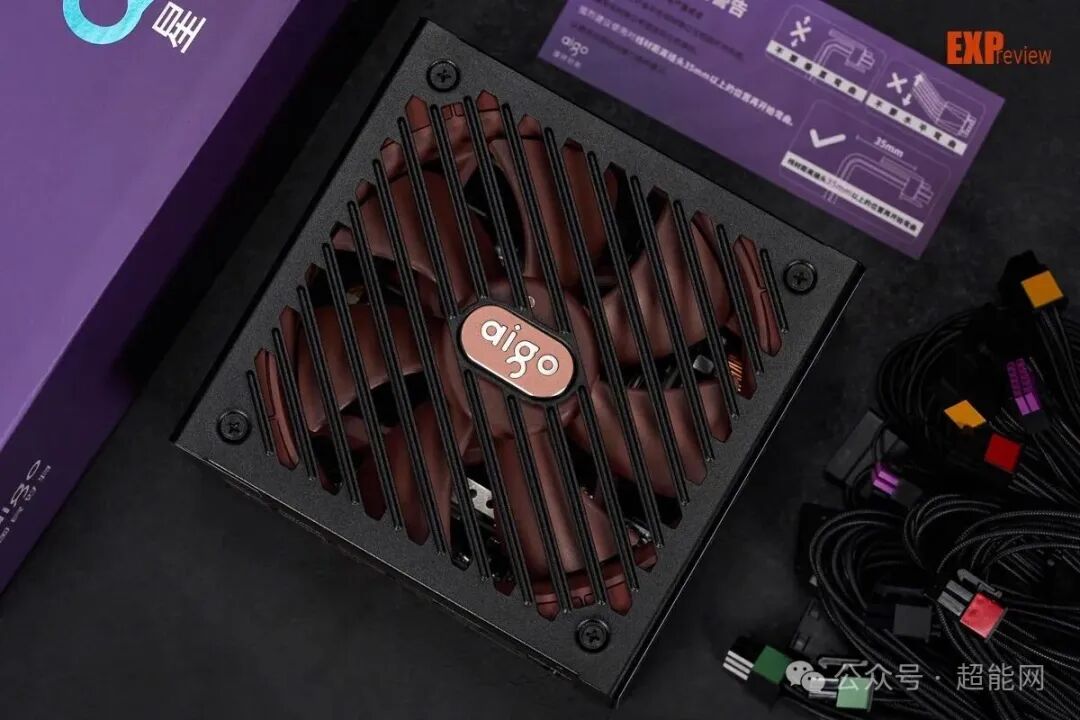

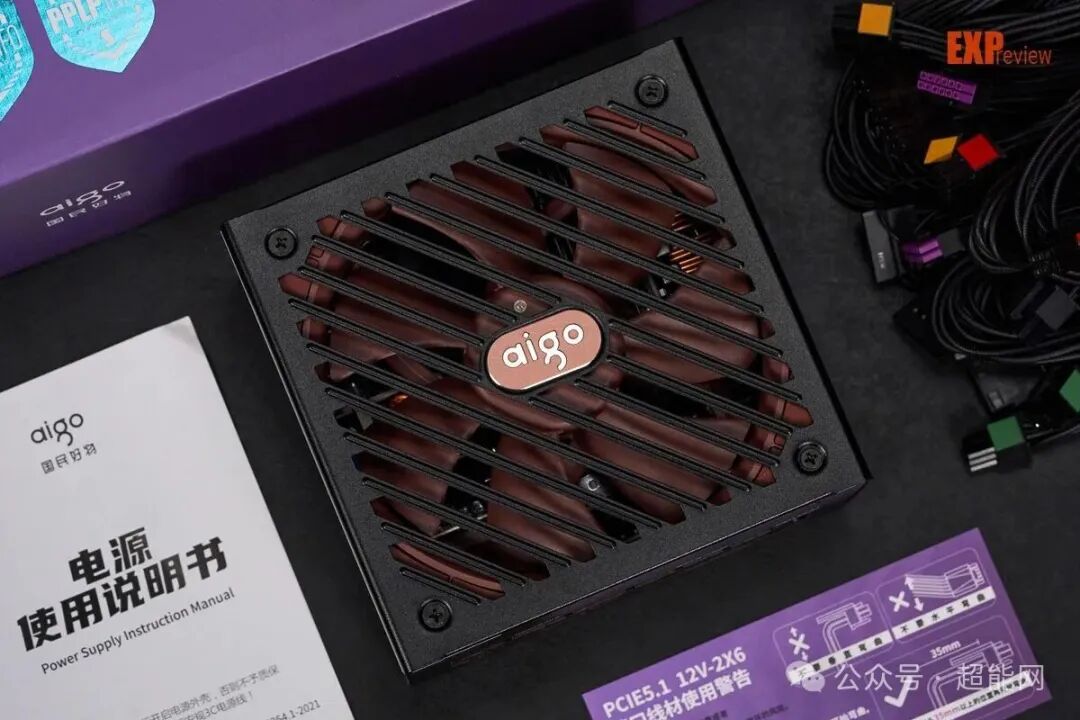

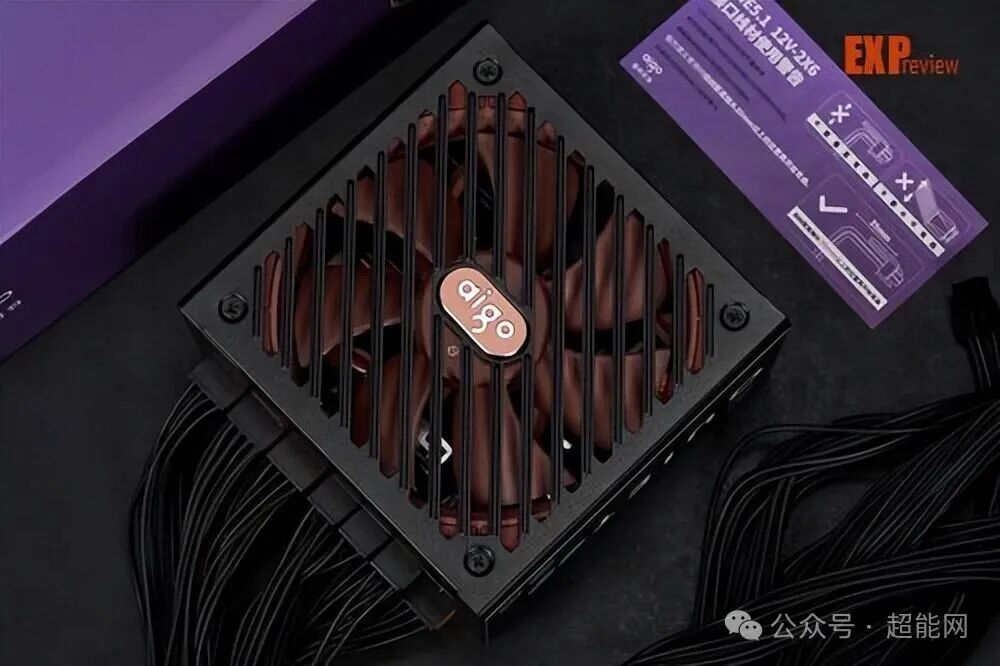

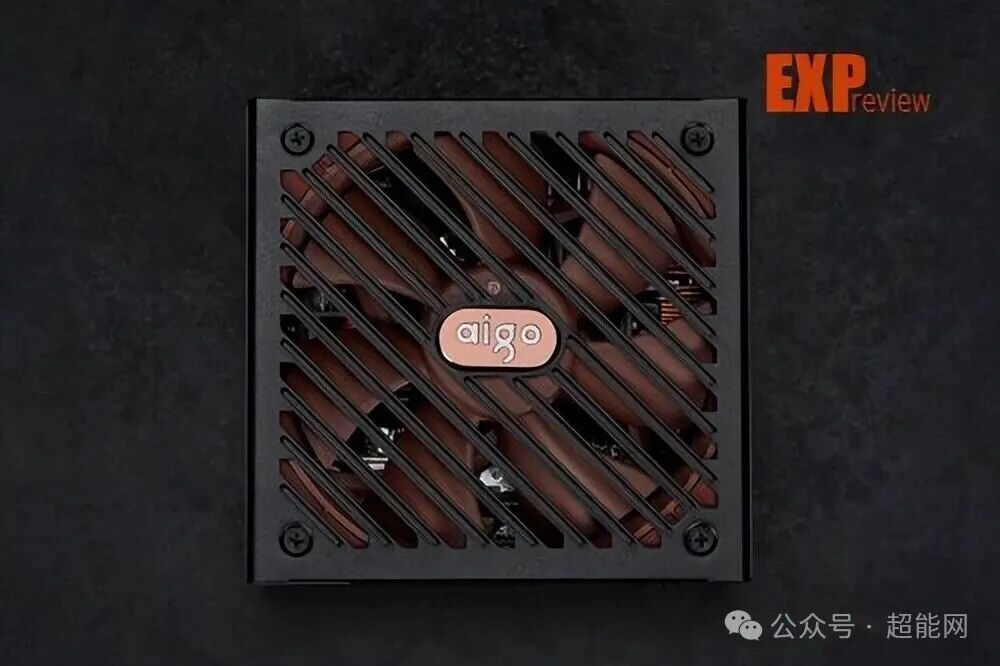

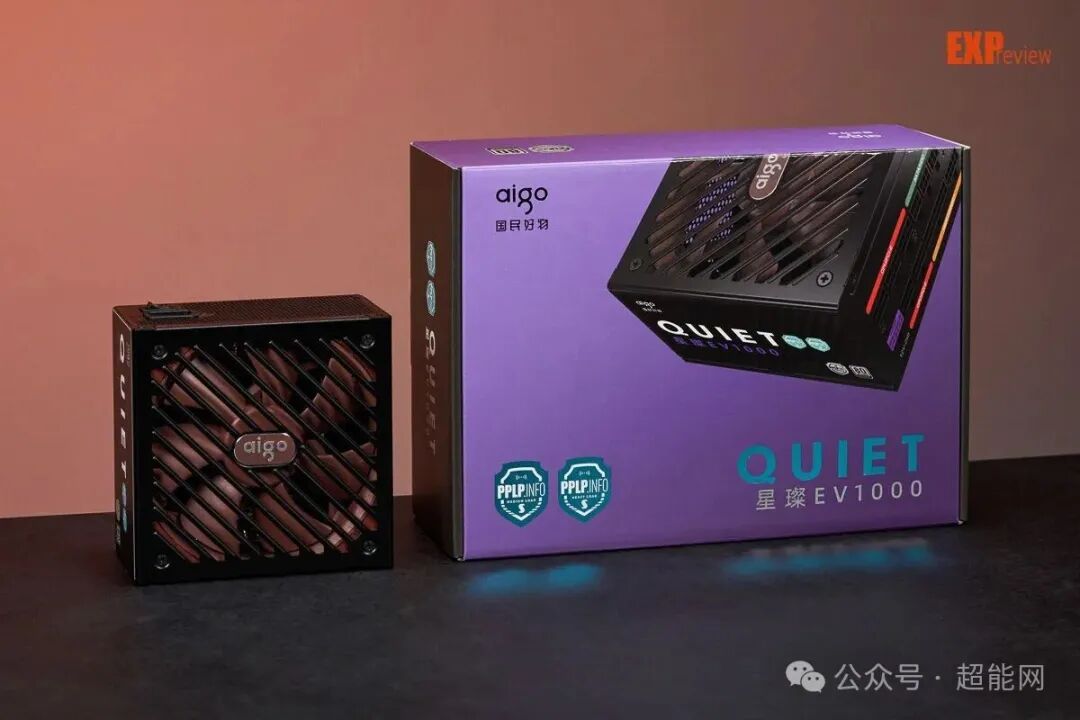

爱国者星璨EV1000 QUIET电源在外观上完全延续了星璨EV系列的设计语言，14cm短机身与条状格栅的风格保留了下来。但风扇的配色悄然换成了棕红色，很容易让人联想到某奥地利品牌主打静音的风扇。同时，“aigo”标志也从风扇扇叶移到了格栅中央，底色改为与风扇一致的棕红色。
电源尺寸为14515086mm，比标准14cm长度多出了5mm。安装兼容性总体不错，仅在少数紧凑型机箱中可能遇到麻烦，多数标准机箱都可以轻松容纳。
这多出的5mm主要是为了容纳定制的13525型（135mm直径/25mm厚度）散热风扇。这款风扇采用FDB（动态液压）轴承，注重静音设计，只需较低转速就能提供充足风量。同时它还支持低负载智能启停功能，能进一步压榨电源的静音潜力。

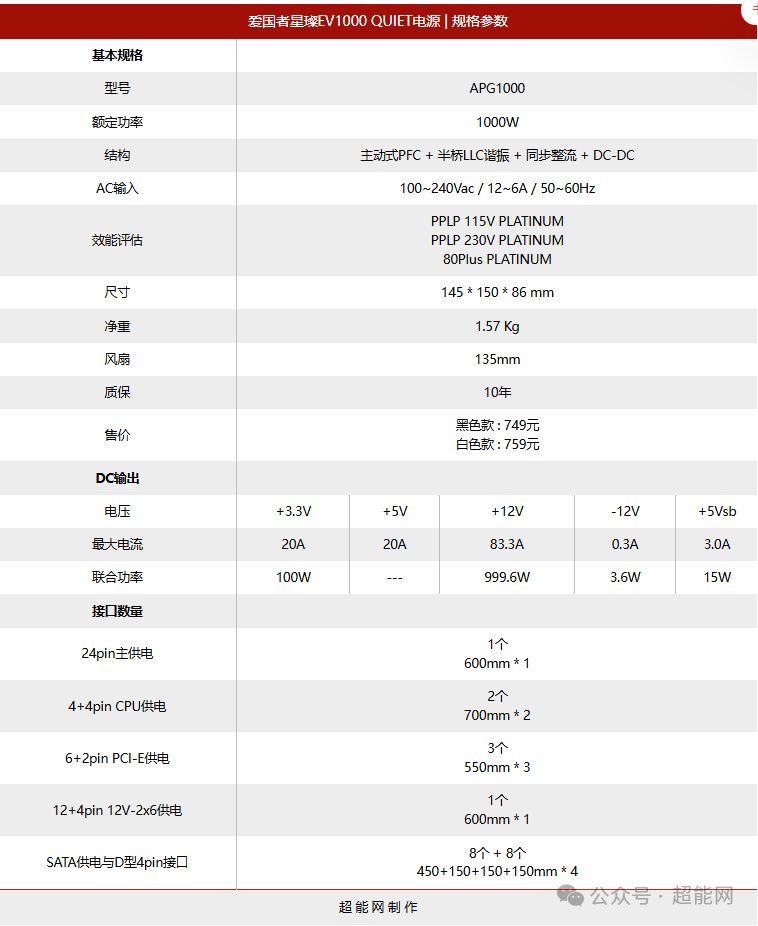

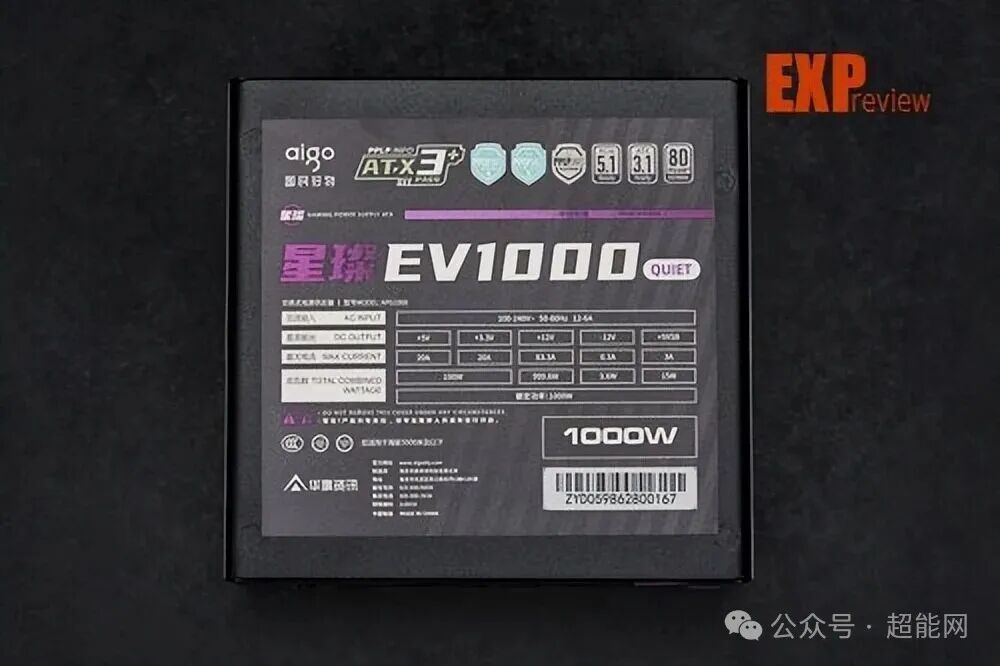

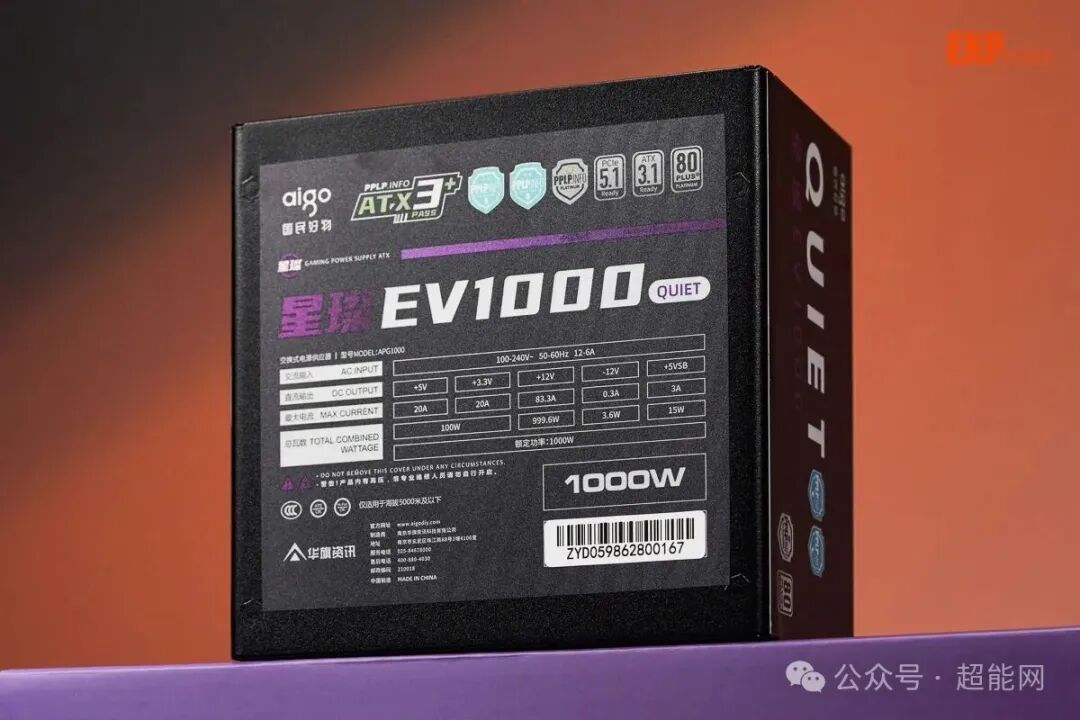

电源额定功率为1000W，采用单路+12V输出设计。+12V额定输出电流为83.3A，相当于999.6W的功率；+5V与+3.3V的额定电流均为20A，最大联合输出功率100W；+5V待机与-12V输出的额定电流则分别为3.0A和0.3A。这完全符合当前1000W产品的主流规格。

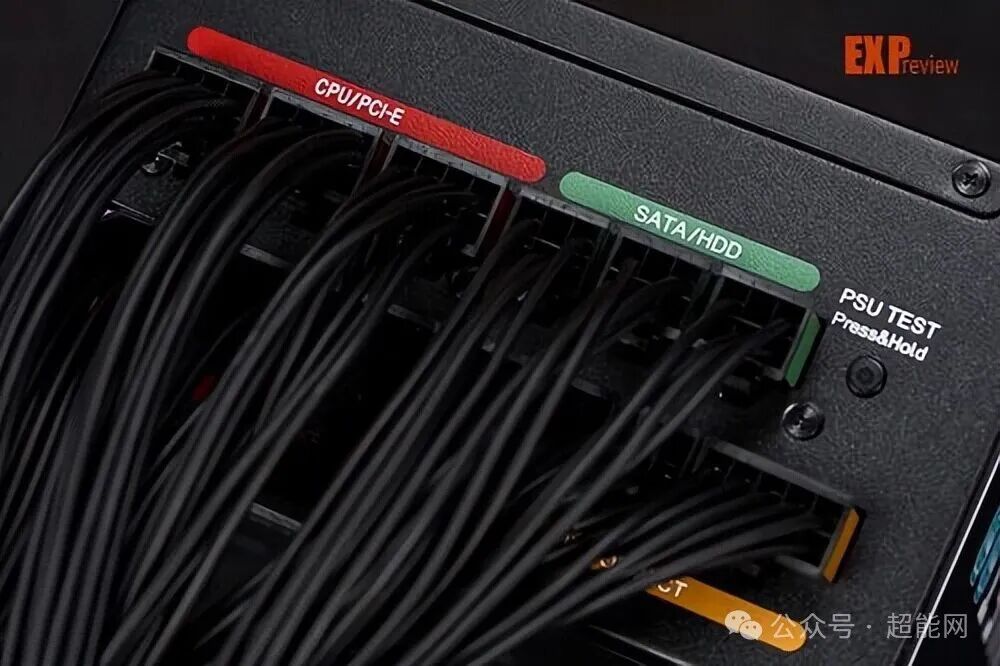

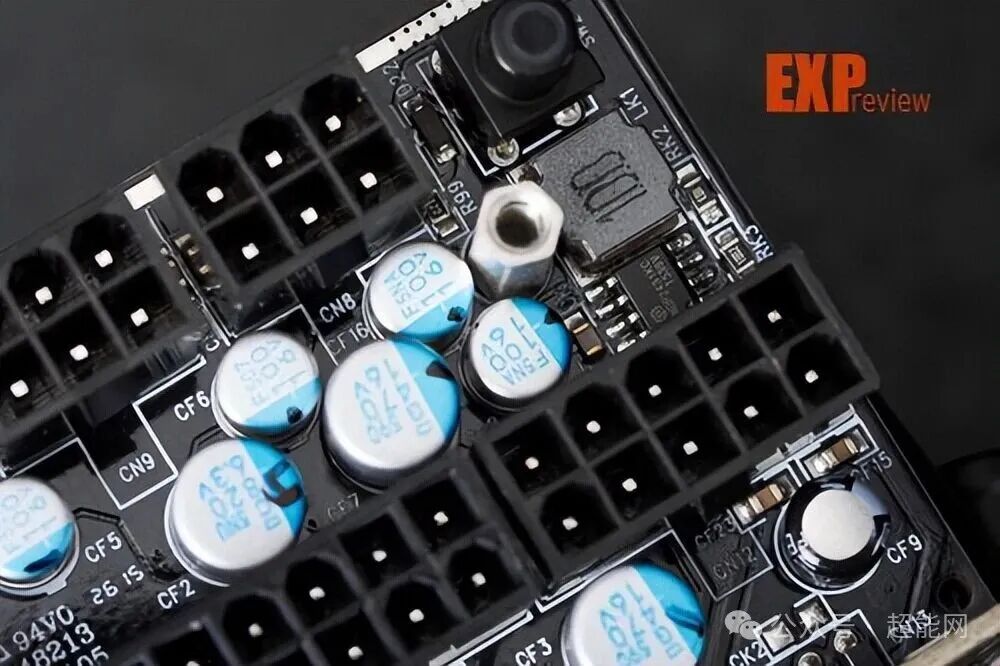

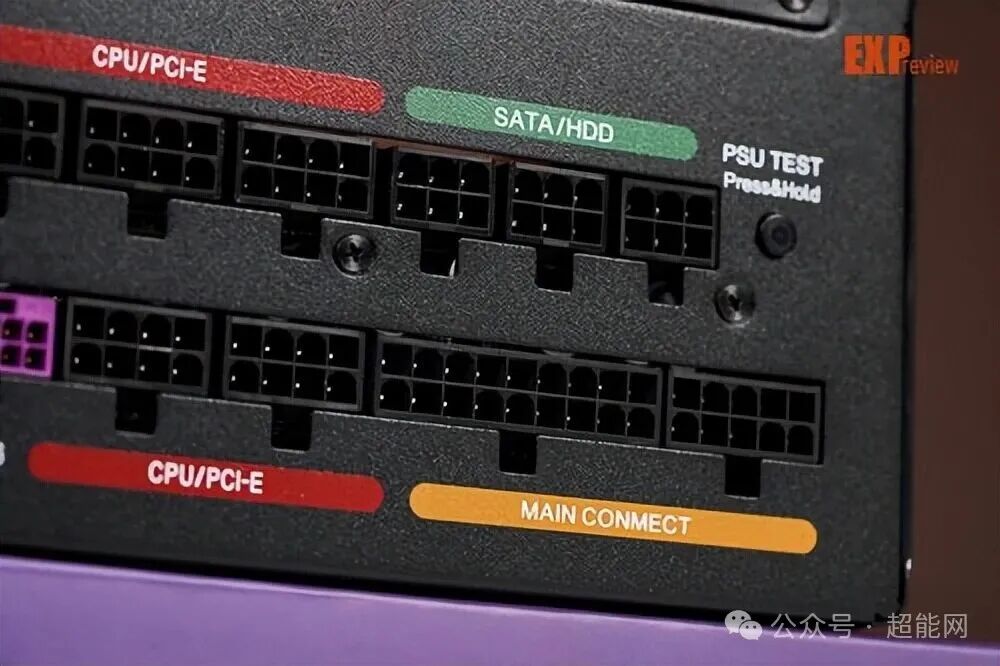

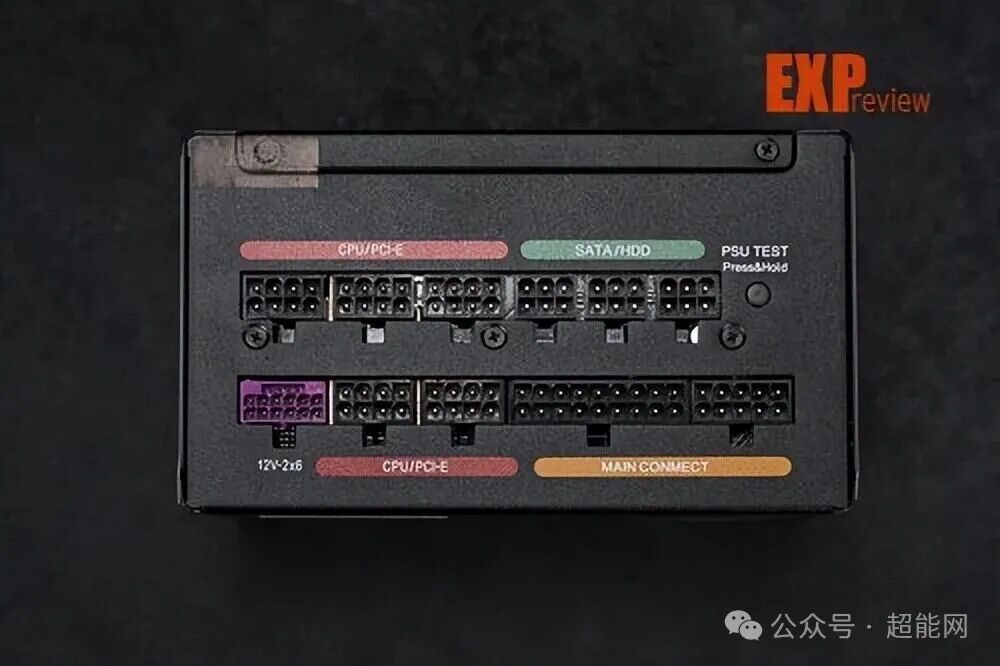

同时，模组接口端新增了一个PSU Test按钮。顾名思义，这是用来快速验证电源能否正常开机工作的。接上AC输入并合上开关后，按下此按钮，电源便会进入开机状态，风扇随之转动，直观地告诉你电源工作正常。

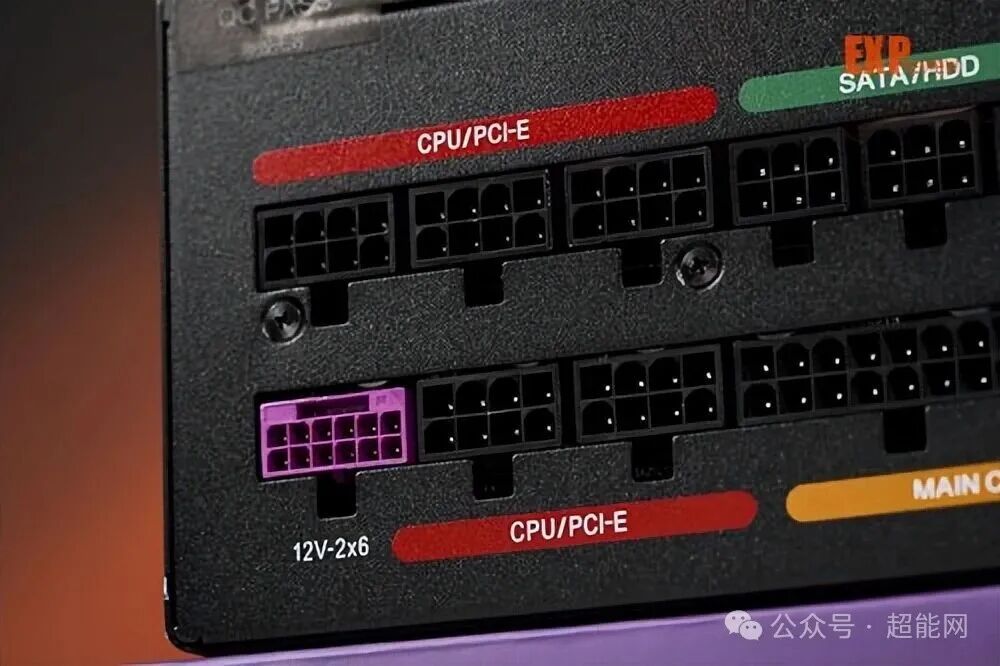

电源采用全模组接口设计，线材全部为手感柔软度一流的压纹线。它提供有1条24Pin主供电线（600mm）、2条8Pin CPU供电线（700mm）、1条12+4pin 12V-2x6供电线（600mm）和3条6+2Pin PCI-E供电线（550mm），且均为单接口线材。值得一提的是，12V-2x6接口采用了双色设计，接入端子的部分为紫色。这样当你插上接口后若还能看到紫色，就意味着线材尚未插紧，反之则代表已稳妥安装。
4个6pin模组接口则对应4条用于扩展SATA与D型4pin供电的线材，规格均为450+150+150+150mm，共提供8个SATA接口和8个D型4pin接口。
拆解赏析：全日系电容，扎实做工
爱国者星璨EV1000 QUIET电源使用的是定制型悦伦D14SH-12风扇，实际规格为13525（135mm直径/25mm厚度），7扇叶设计，FDB动压轴承。电机输入规格为DC12V 0.7A，通过2pin供电接口调压调速。实测其最大转速约1450RPM，最大静压1.89mmH2O，最大风量68.6CFM。

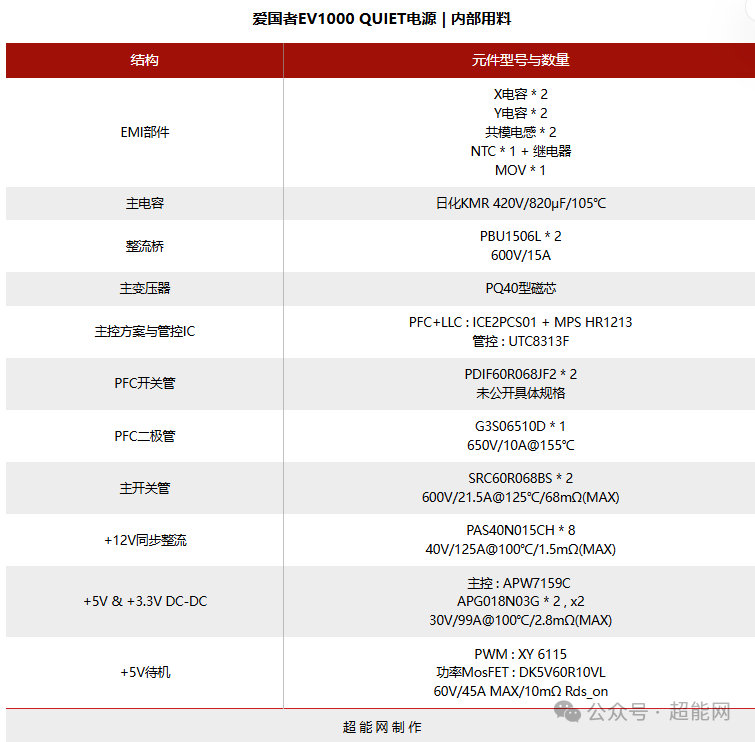

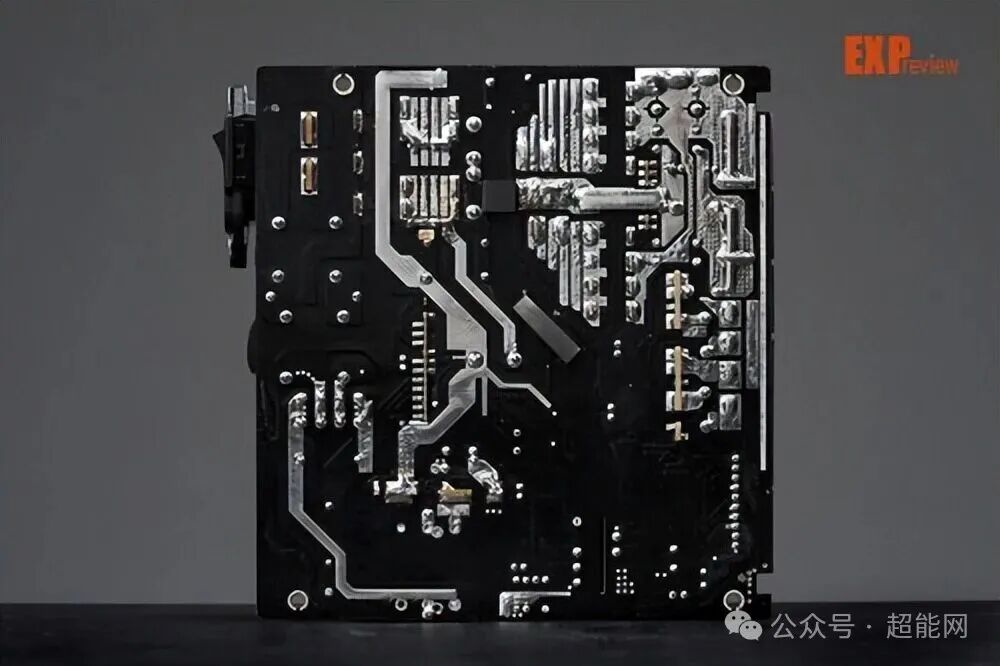

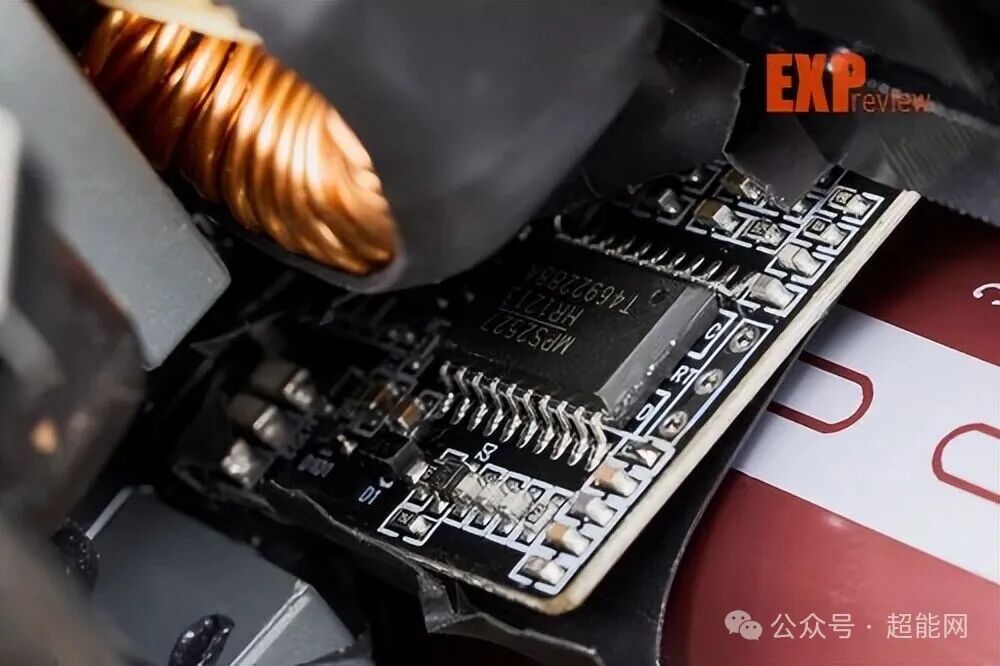

电源基于主动式PFC+半桥LLC谐振+同步整流+DC-DC结构打造，采用元器件单面布局。PFC与LLC的主控方案是ICE2PCS01搭配MPS HR1213的组合，它们配置在一块独立的子PCB上，并使用热缩套进行绝缘保护。

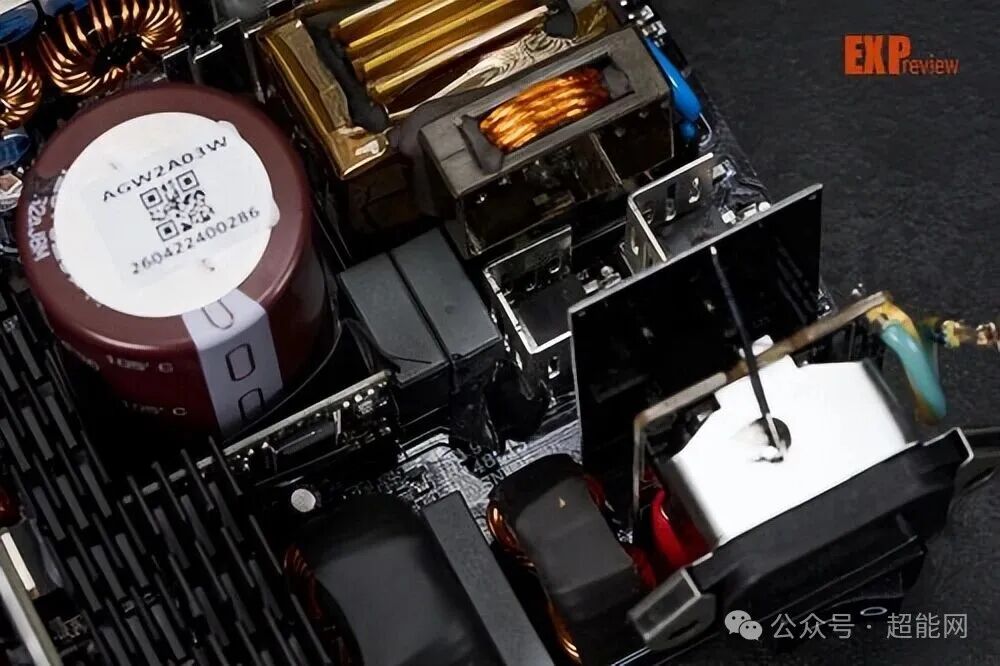

电源拥有完整的EMI电路。AC输入插座通过独立PCB与主PCB相连，该子PCB上配置有1对Y电容和1个X电容。主PCB上则有1个X电容以及2个共模电感，MOV为贴片式元件，NTC隐藏在主电容旁，还配有独立继电器。

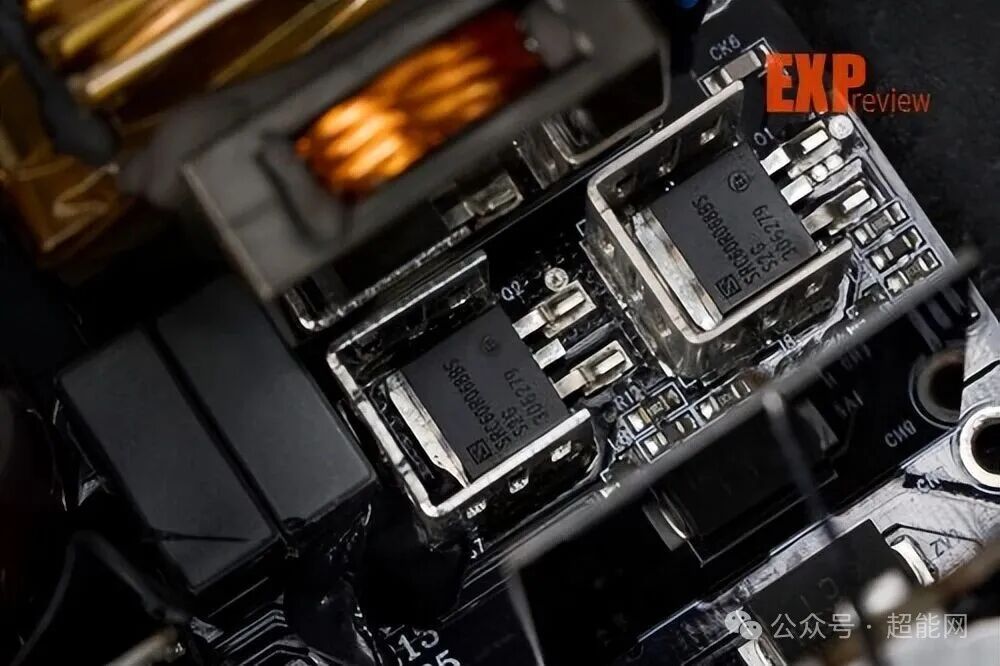

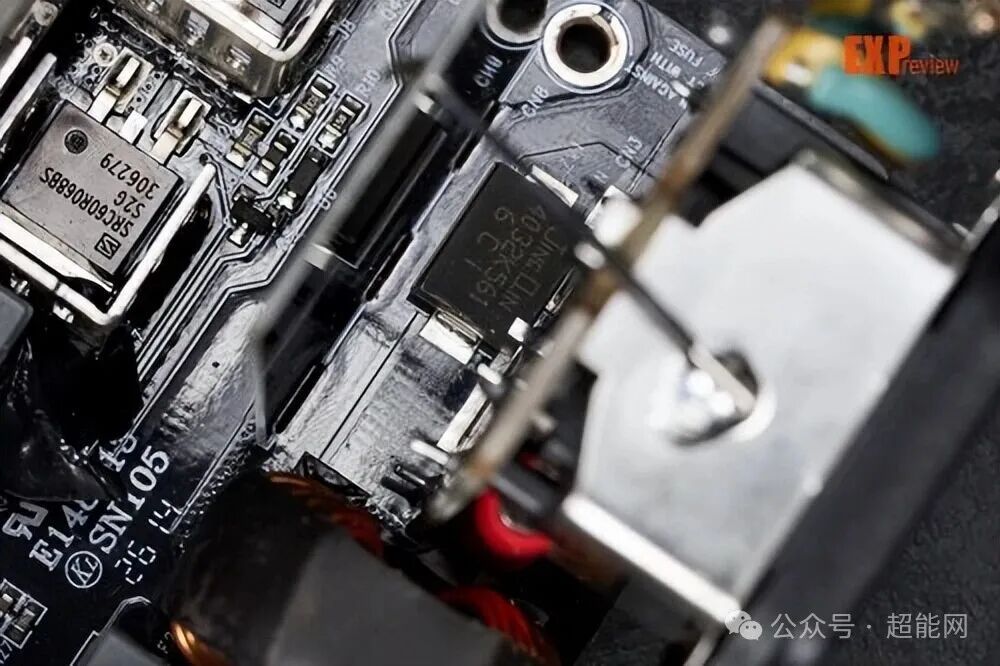

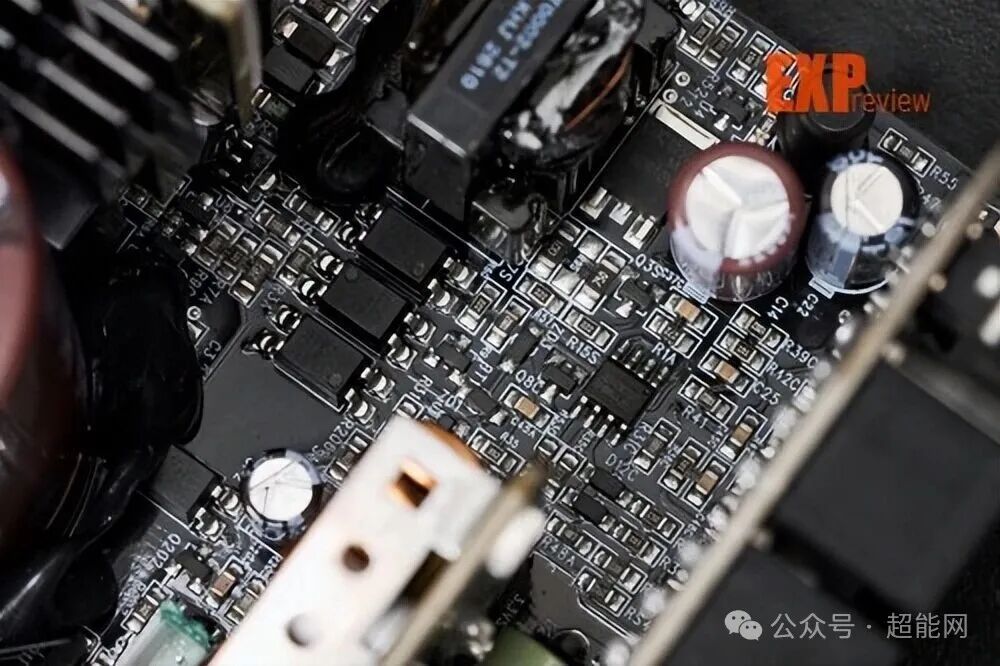

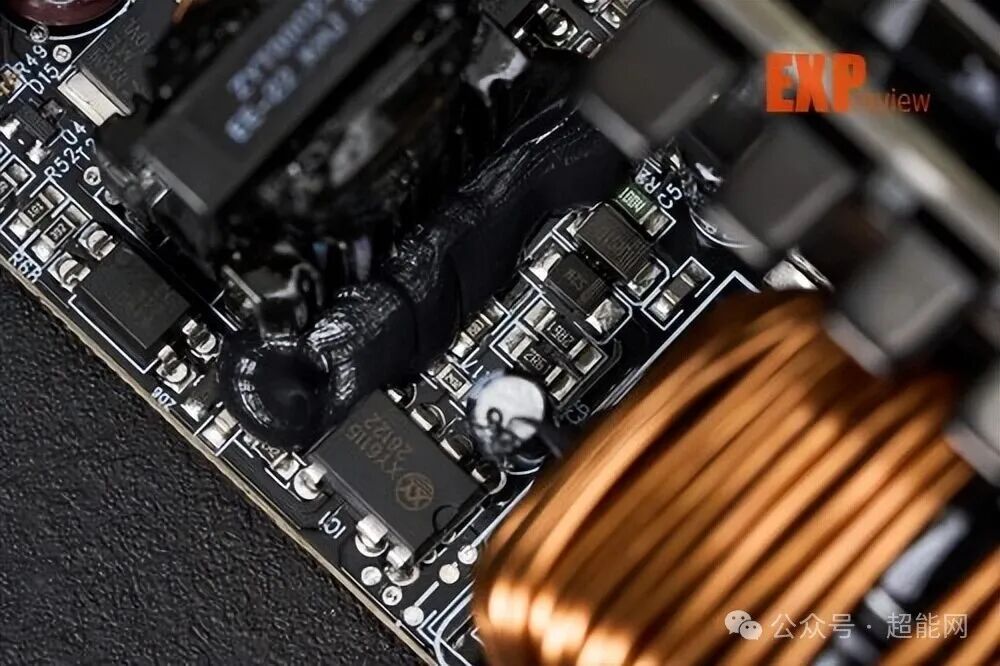

电源配置了2个整流桥，型号为PBU1506L（600V/15A），共用一片独立散热片。PFC电路则配置了2个开关管和1个二极管，电感为开放式线圈。其中，PFC开关管为迈志微的PDIF60R068JF2，目前公开的规格有限，为600V/48A，但依据MosFET的常用命名规则推测，其规格应与主开关管尚阳通SRC60R068BS相近。PFC二极管是泰科天润的碳化硅G3S06510D（650V/10A@155℃），与PFC开关管共用散热片。主开关管有2个，均为尚阳通SRC60R068BS（600V/21.5A@125℃/68mΩ(MAX)），以贴片形式安装在主PCB上，配有独立散热片。+5V待机则是XY6115搭配DK5V60R10VL的组合，管控芯片为UTC8313F。

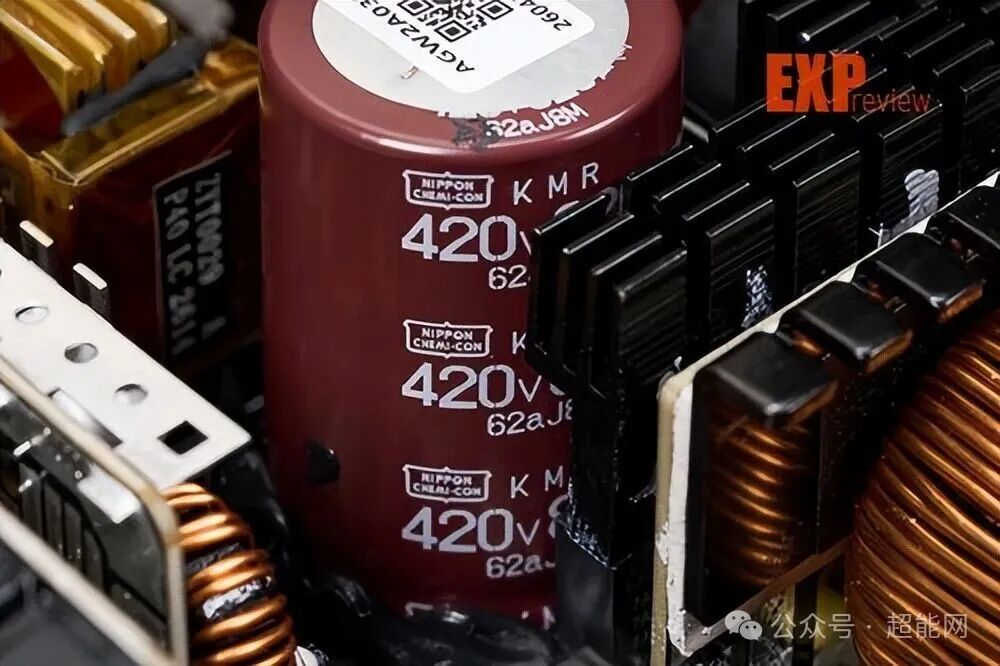

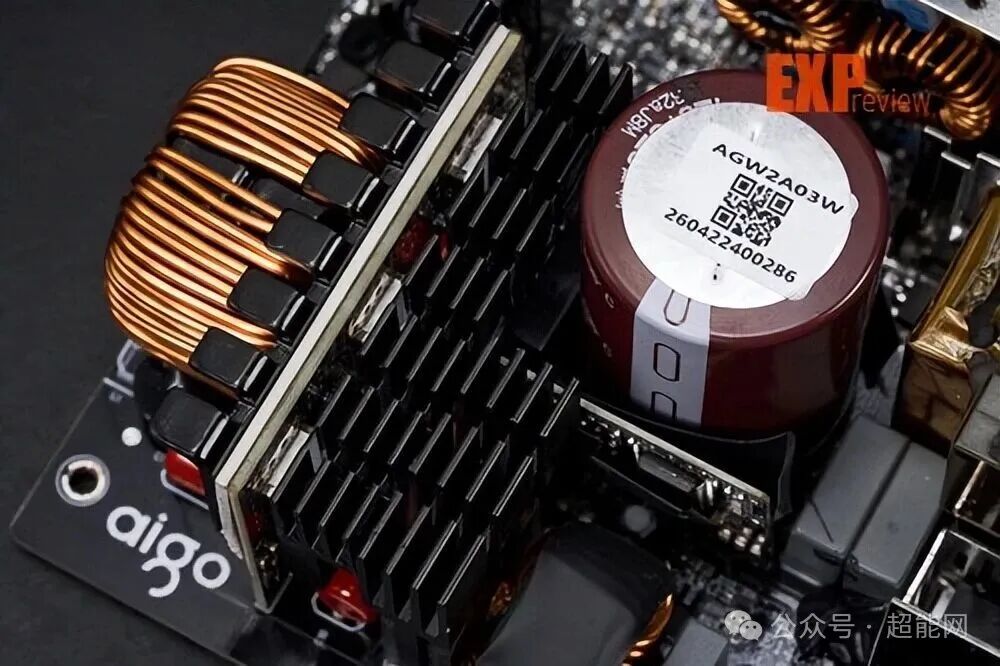

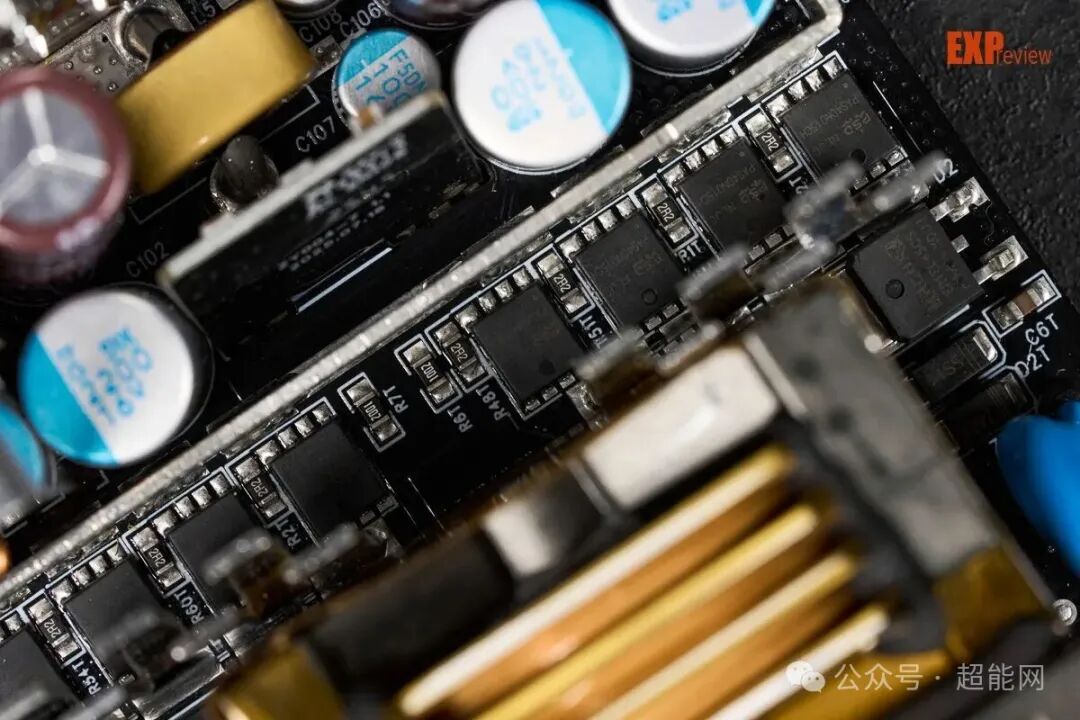

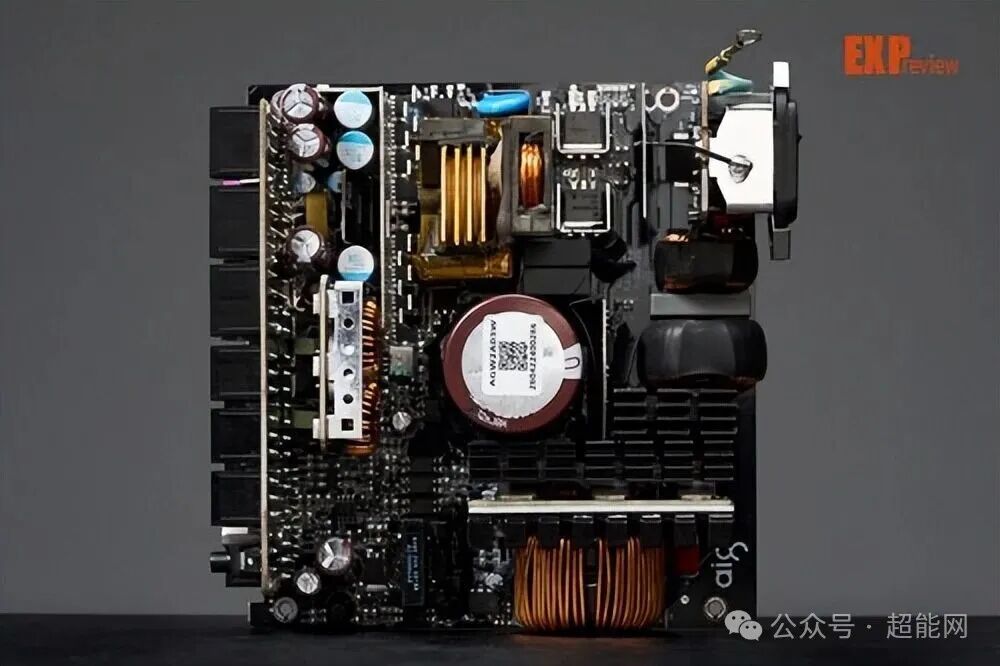

电源的主电容为日化KMR系列，规格为420V/820μF/105℃。+12V输出采用同步整流，配置了8个MosFET，整流管与续流管各4个，设有2组散热片，位于主变压器（PQ40型磁芯）后方。具体型号为派思迪PAS40N015CH（40V/125A@100℃/1.5mΩ(MAX)）。

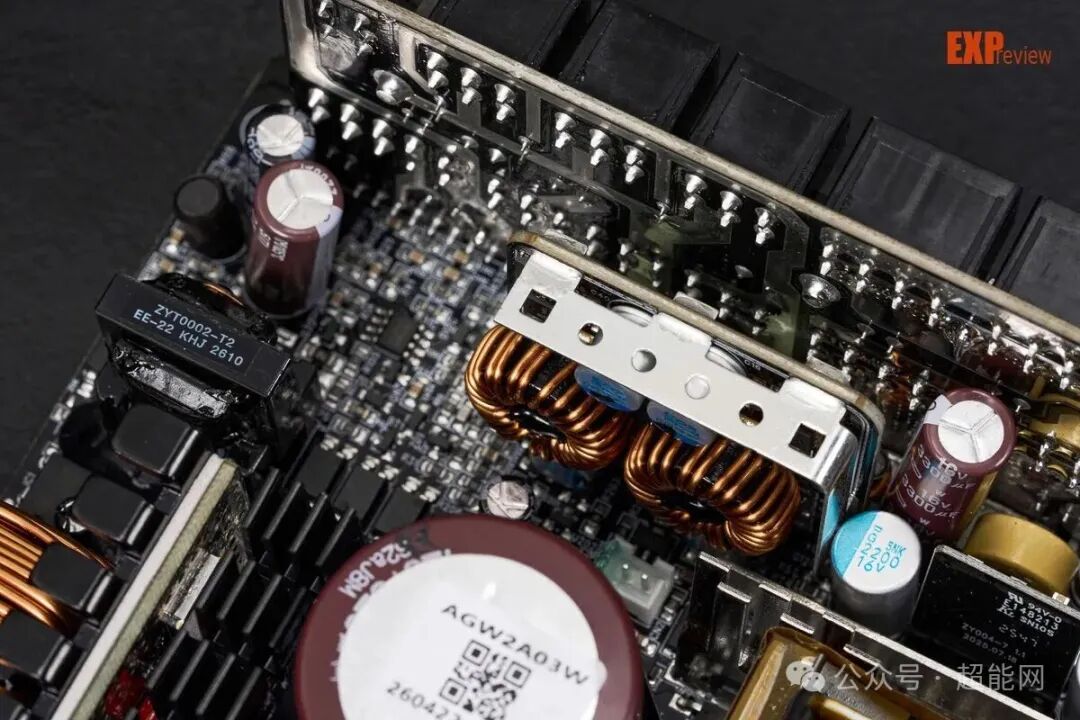

+5V与+3.3V部分采用DC-DC设计，使用独立PCB板，配有2个开放式线圈电感。PWM控制器为APW7159C，MosFET均为“一上一下”设计，型号为铨力的APG018N03G（30V/99A@100℃/2.8mΩ(MAX)）。

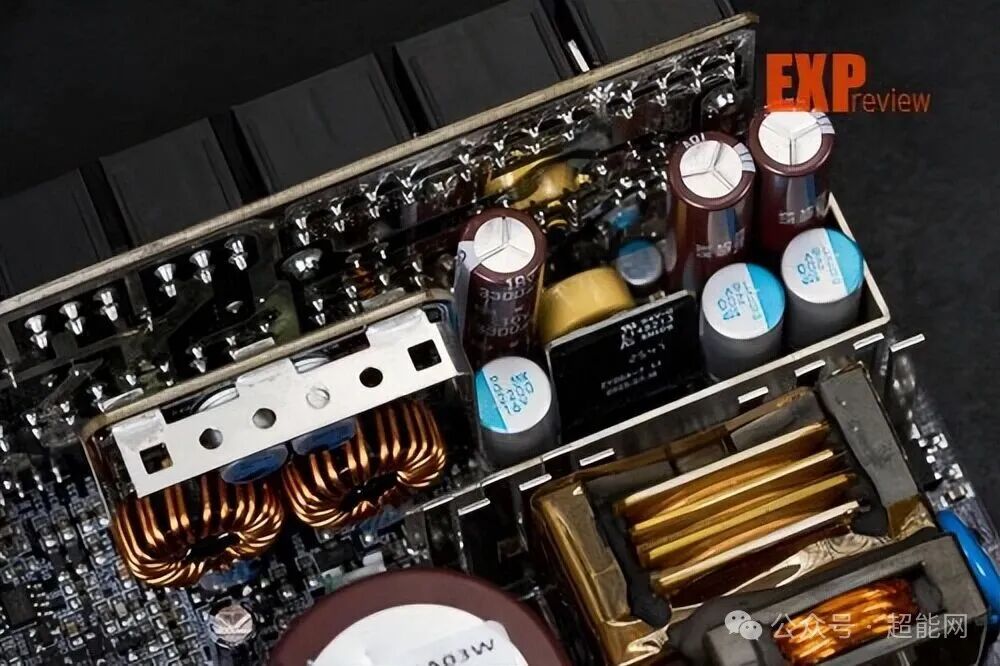

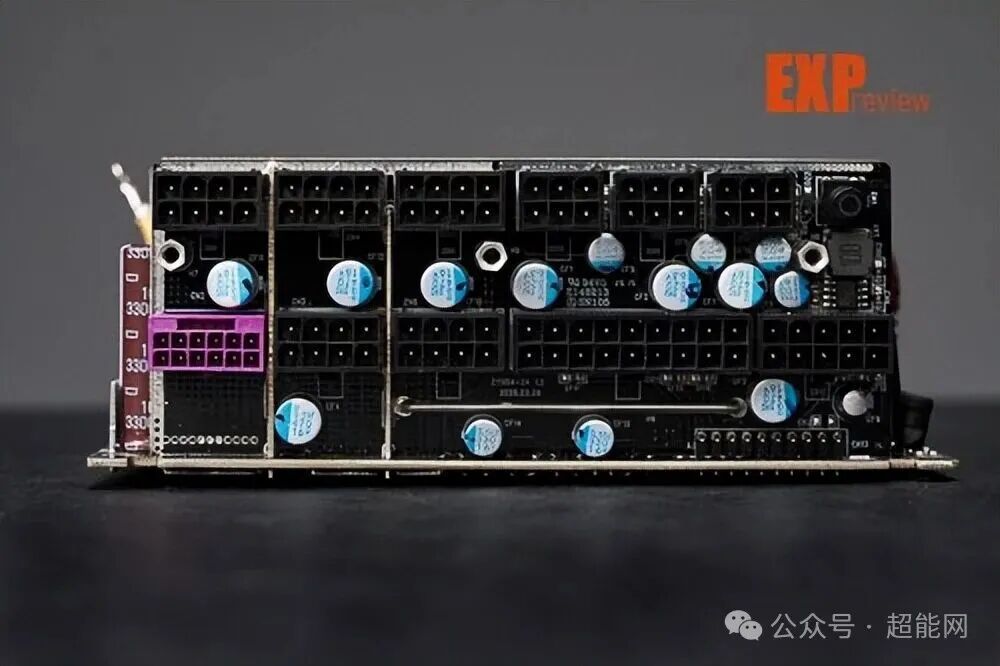

电源采用全日系电容设计。从拆解来看也确实如此，其电解电容主要来自日化与Rubycon，固态电容则基本是日化的产品。
性能测试

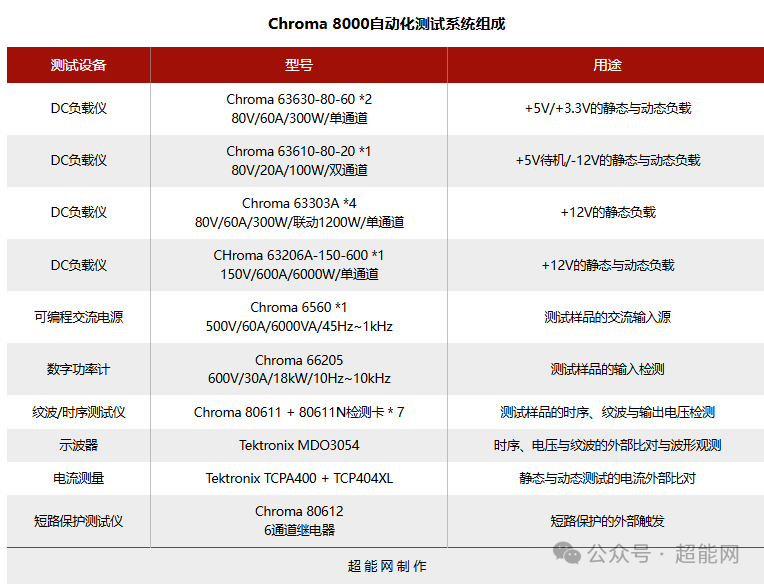

所有电源性能相关测试项目，均由通过国家CNAS实验室认可及CMA资质认定的超能实验室完成。测试仪器为Chroma 8000自动化测试系统（具体配置如下表所示），所有相关仪器均已送第三方校准机构校准且处于有效期内，仪器与测试方法均符合相关国家及行业标准要求。
静态均衡负载与ATX 3动态验证

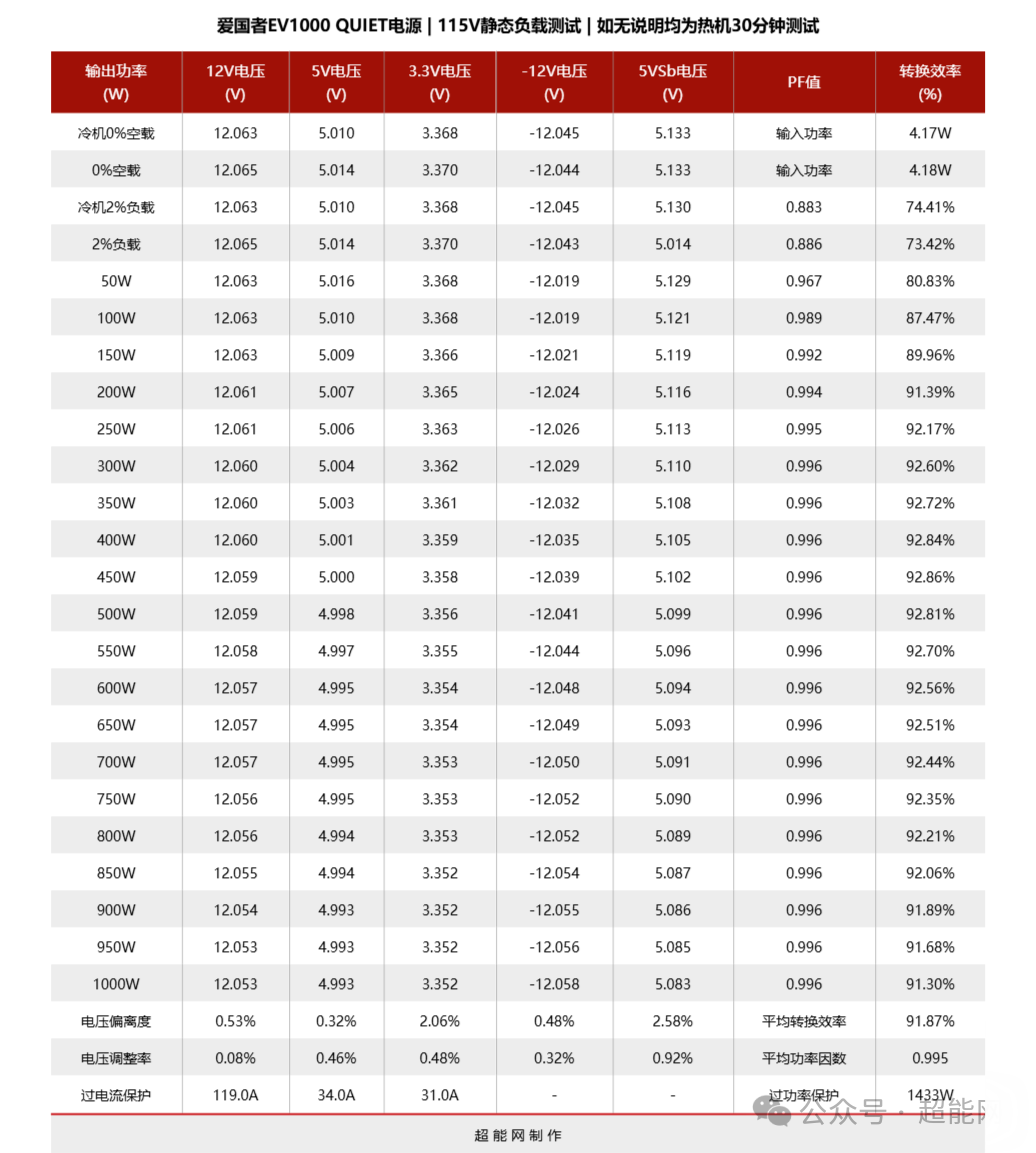

爱国者星璨EV1000 QUIET电源额定功率为1000W，在115Vac与230Vac输入电压下的OPP过功率保护点均在1530W至1540W之间，折合约额定功率的154%。+12V、+5V与+3.3V的OCP过电流保护功能均能正常工作，其中+12V OCP触发点为115A，+5V OCP为20A，+3.3V OCP为26A。

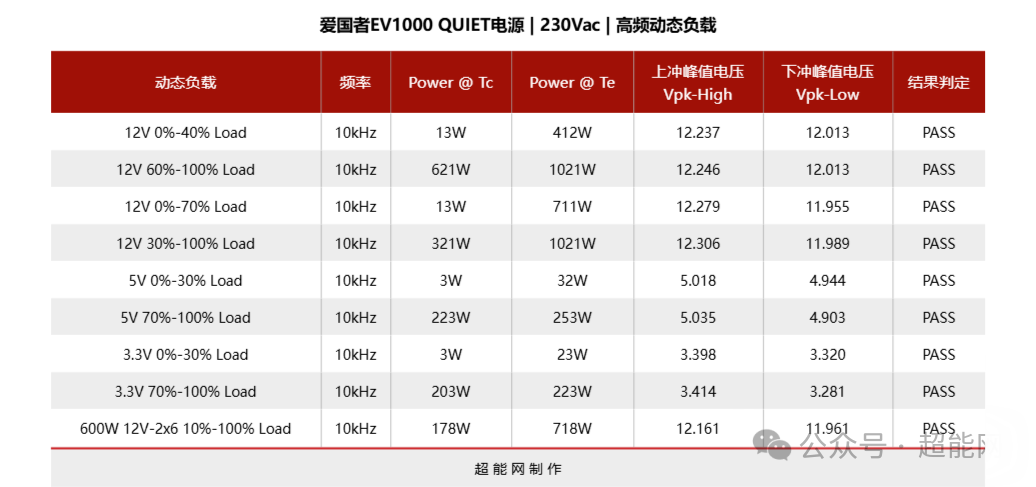

在额定功率范围内的动态负载测试中，无论在110Vac还是230Vac输入下，爱国者星璨EV1000 QUIET电源的50Hz低频与10kHz高频动态响应均表现优异。各路输出都能很好地钳制住峰值电压，没有任何一组输出出现电压过冲或欠压超过±5%的情况。
在ATX 3.1规格验证上，目前业内比较看重的参数主要是2%轻载输出时的转换效率，以及120%、160%、180%、200%瞬时动态输出下的峰值功率表现。在我们的测试中，爱国者星璨EV1000 QUIET在2%轻载（即20W输出）时，115Vac输入下的转换效率能维持在70%以上，230Vac下则能维持在65%以上，差异主要体现在热机后的测试结果，但综合来看仍属优秀范畴。

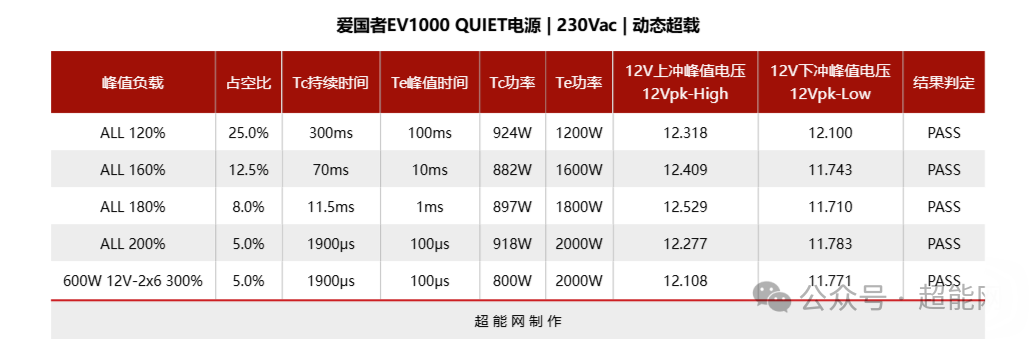

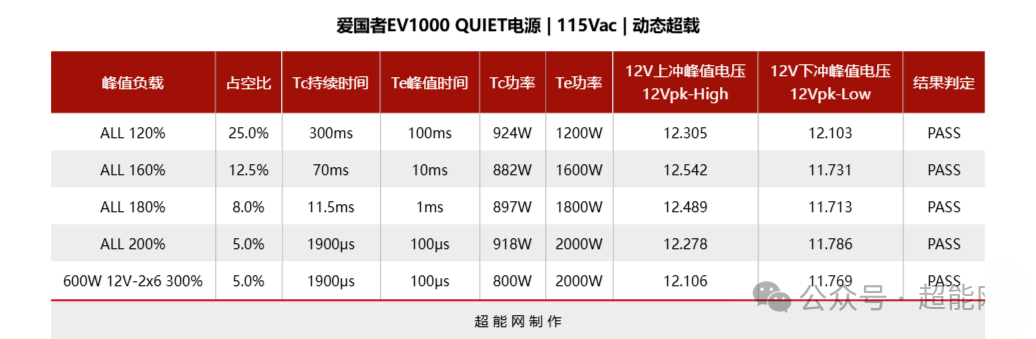

动态峰值功率的测试则全部通过。依据当前数据可以判定，此款电源符合ATX 3.1规格要求。结合其自身1000W的额定功率，它应该能比较轻松地驾驭当前旗舰级硬件平台的供电需求。
转换效率

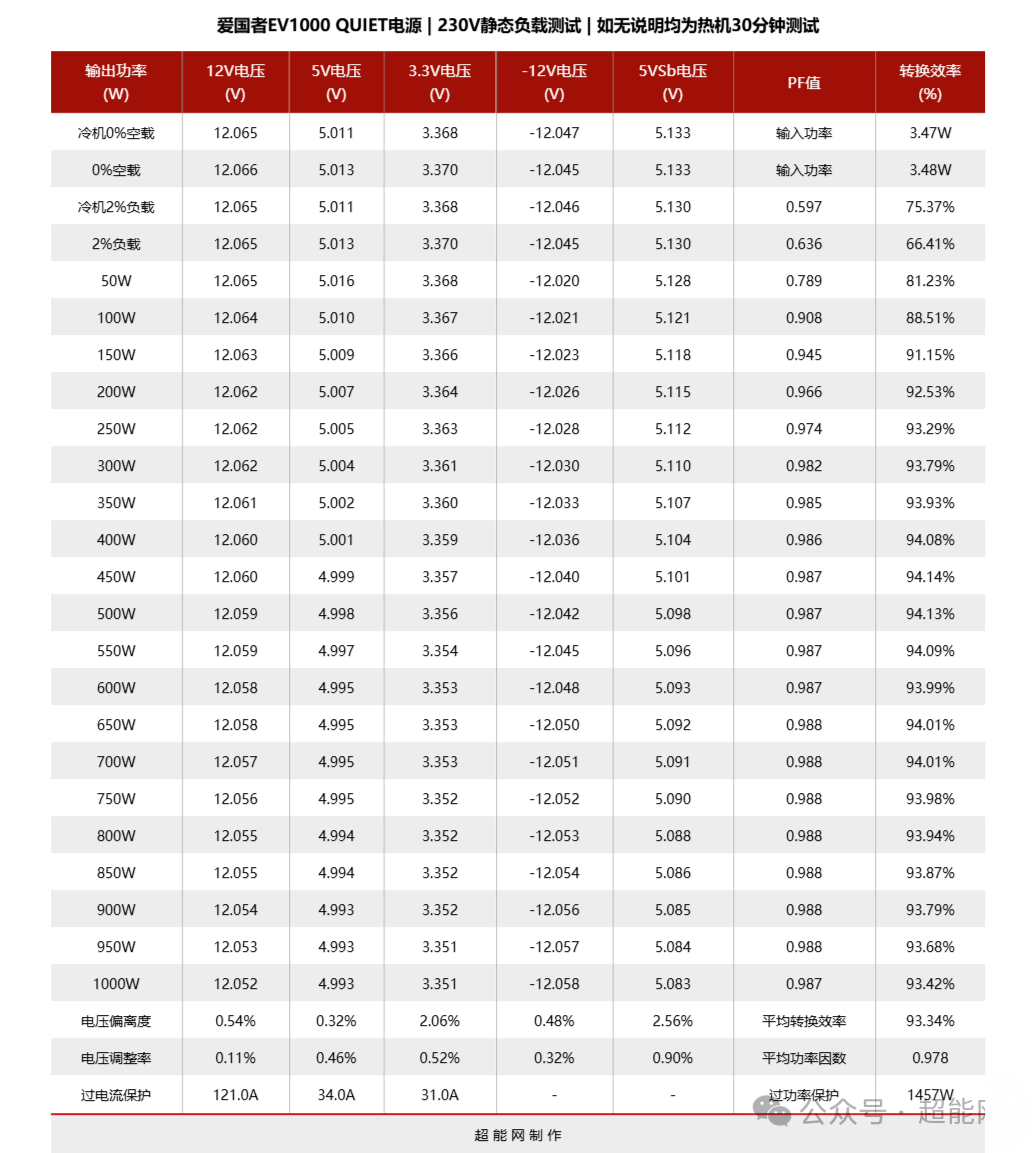

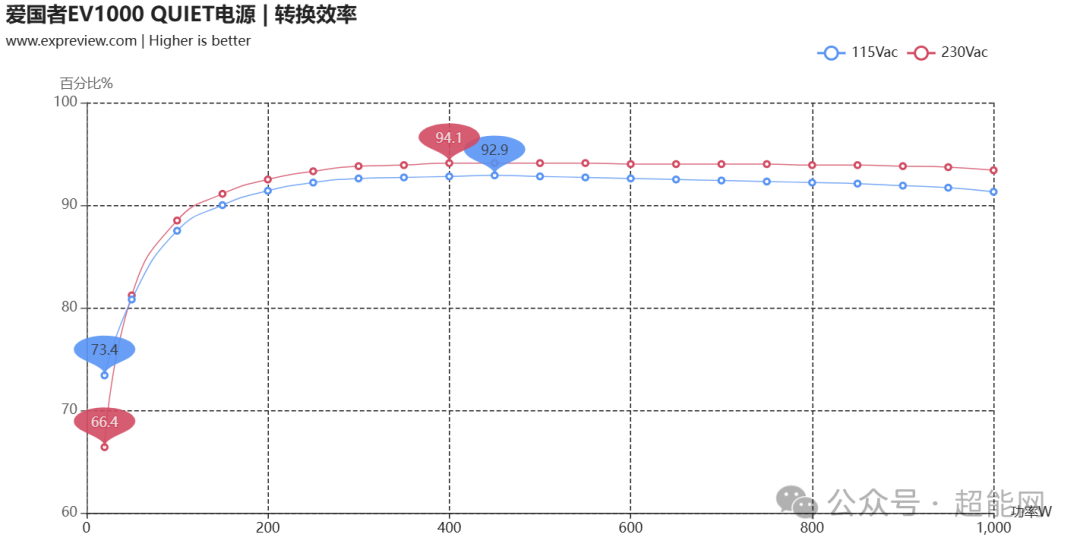

爱国者星璨EV1000 QUIET电源在115Vac和230Vac输入下的平均转换效率分别为91.9%和93.4%，最高点分别为92.9%和94.1%。若以“最高值-0.3%”为界限，115Vac下300W至600W的输出区段都在该范围内，而230Vac下对应的区段则为300W至900W。高于转换效率平均值的区间则要更宽一些：115Vac下是250W至900W，230Vac下则为300W至1000W。这些区间都非常适合应对中高端平台。

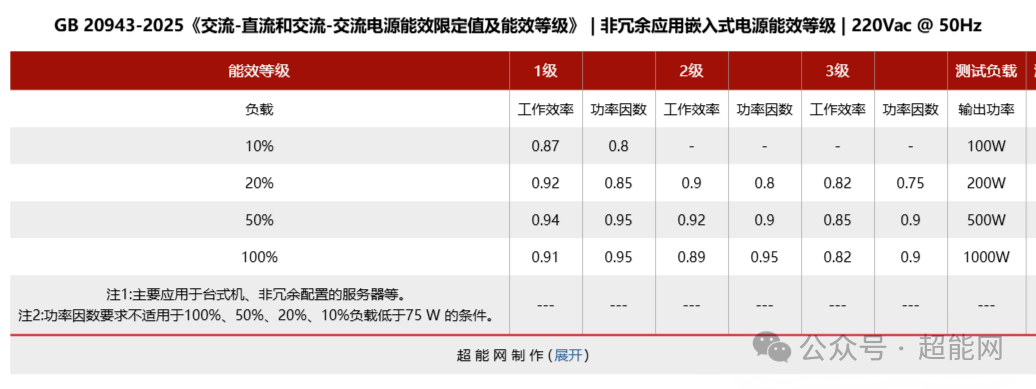

目前国标 GB 20943-2025《交流-直流和交流-交流电源能效限定值及能效等级》已经公布，并将于2027年2月1日正式施行。根据标准内容，PC电源将被归类为非冗余应用嵌入式电源并按相应要求执行能效等级评定。超能实验室对这款电源进行了相关测试，结果显示其效能等级可达到1级水平。
待机效率

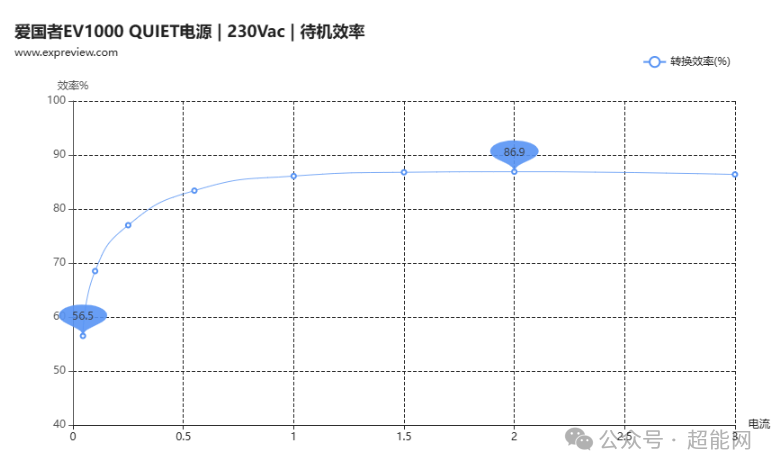

按目前PC电源行业的常用标准，+5VSb待机在100mA/250mA/1A负载下的转换效率需分别高于50%、60%、70%，空载待机功率应小于1W。在这方面，爱国者星璨EV1000 QUIET电源不仅待机转换效率完全符合行业要求，而且实测值比要求的下限普遍高出10%以上，0.11W的空载待机输入也远低于上限值，表现相当亮眼。
电压稳定性

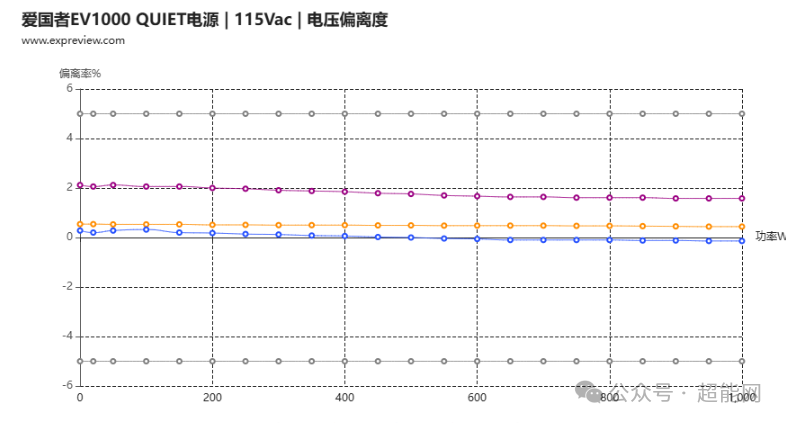

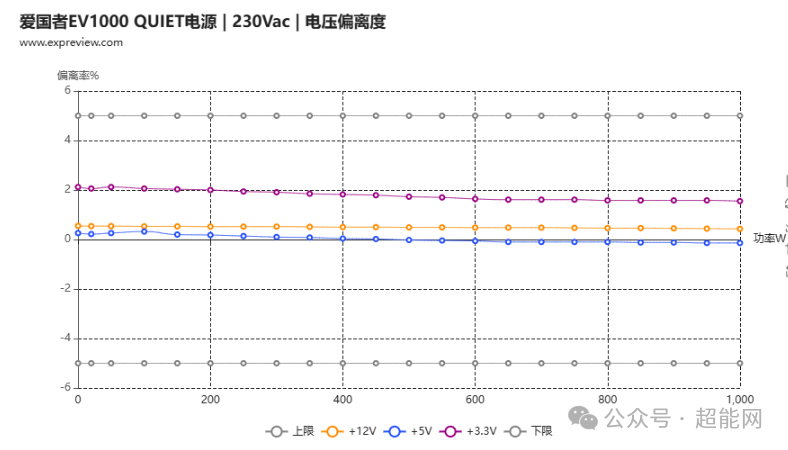

从以下的曲线图可以看出，爱国者星璨EV1000 QUIET电源在115Vac与230Vac输入环境下，各路输出电压的变化趋势基本一致。以230Vac的静态均衡测试数据为例，电源的+12V与+5V输出电压都略高于标准值，而+3.3V输出电压相较标准值则有大约2%的最大偏差。在电压调整率方面，电源做得相当出色，输出曲线极其平稳。+12V的电压调整率约为0.1%，+5V与+3.3V则控制在0.5%左右，在这个项目上达到了旗舰级水准。
输出纹波
纹波和噪声是电源直流输出里夹杂的交流成分。用示波器观察，会看到电压上下轻微波动，像水波纹一样，故名为纹波。按照 Intel ATX 3 电源设计指南的要求，+12V、+5V、+3.3V的输出纹波与噪声的Vp-p（峰-峰值）分别不得超过120mV、50mV、50mV。我们使用Chroma 8000系统与数字示波器结合，在20MHz模拟带宽下按照 Intel 规范，在治具板测量点处并接去耦电容，对电源输出纹波进行测量，并以低频下单路满载的纹波峰峰值作为超能指数的打分基准。
在电源天梯榜V5的评分体系中，电源在230Vac输入下，若满足单路满载+12V纹波≤20mV且+5V & +3.3V纹波≤10mV，便可在输出纹波项目中获得满分评价。

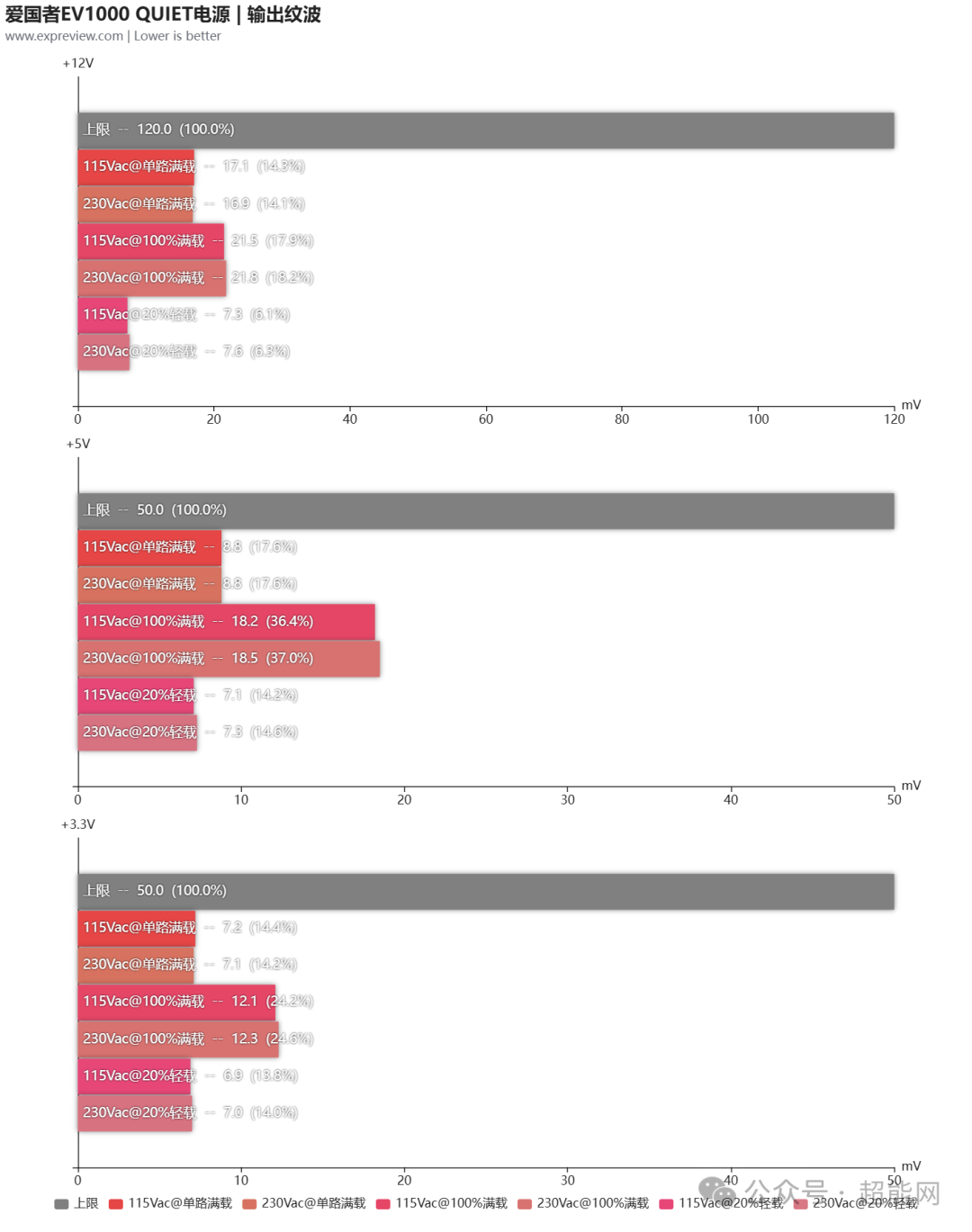

从以上测试数据可见，在单路满载状态下，爱国者星璨EV1000 QUIET电源的+12V纹波可控制在20mV以内，+5V/+3.3V纹波均控制在10mV以内，达到了满分水准。其100%满载与20%轻载下的纹波表现也同样令人满意，具备高端电源应有的水准。
交叉负载
交叉负载测试项目，我们基于 Intel ATX 3.1 和 SSI EPS12V 2.92 电源设计指导的要求制定。但需注意的是，我们并非原封不动地照搬设计规范，而是只挑选其中比较有实际意义的4个测试点作为评估项目，另有4个包含空载在内的拉偏项目则作为参考数据，不纳入最终评分。
这8个点的意义分别为：
- A：整机最小负载
- B：辅路最大负载、12V最小负载，例如多个机械硬盘同时启动的情况
- C：辅路最大负载、整机满载
- D：12V最大负载、辅路最小负载，例如使用单个固态硬盘运行3D游戏的情况
- E：12V负载拉偏，其余输出为0A
- F：5V负载拉偏，其余输出为0A
- G：3.3V负载拉偏，其余输出为0A
- H：整机空载
交叉负载的测试与前面的均匀负载测试的评判标准一致：电压偏离额定值越少越好，各路偏离率允许的值都为±5%。

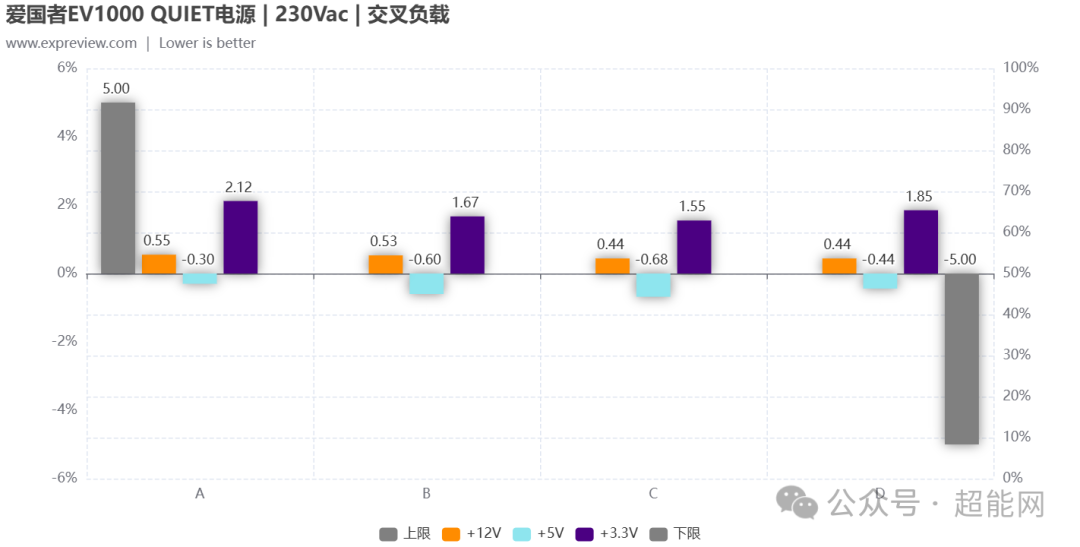

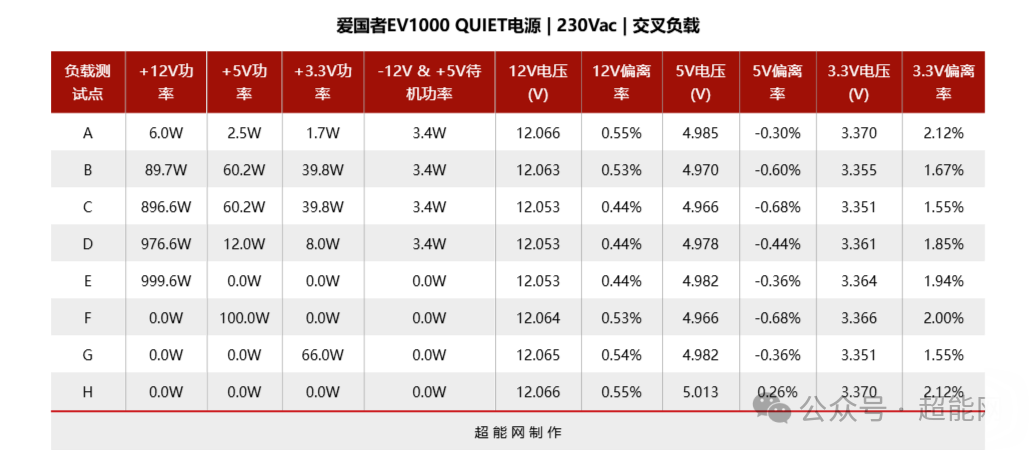

爱国者星璨EV1000 QUIET电源在交叉负载测试中，延续了其在静态均衡负载时的出色表现。在模拟实机工况的A至D四个负载点测试中，电压调整率都控制在了小于1%的水平，且三路输出的电压变化趋势保持了一致，综合表现优秀。
电源时序与保持时间
掉电保持时间（Hold-up Time）是指电源掉电之后，电压输出值跌出额定范围5%所经历的时间。我们测量的是+12V、+5V、+3.3V和Power-OK（Power-Good）信号的保持时间。
SSI EPS12V 2.92服务器电源设计指导中要求，电源在75%负载下，DC输出保持时间不小于18ms，Power-OK信号的保持时间不小于17ms；Intel ATX 3.1则要求电源在100%负载下，DC输出保持时间应不小于12ms，Power-OK信号保持时间不小于11ms；而更早的Intel ATX 3.0更为严苛，要求在100%负载下DC输出保持时间不小于17ms，Power-OK信号保持时间不小于16ms。
掉电保持时间之所以如此受关注，很大程度上是因为它关系到硬件的寿命。Power-OK信号维持17ms意味着，面对17ms以内的掉电情况，电脑能够持续运行而不出现关机、重启的状况。而各路电压保持18ms或更长时间，则是为了在掉电发生的瞬间，各个硬件能做出应急处理，比如机械硬盘的磁头安全归位、SSD的掉电保护。

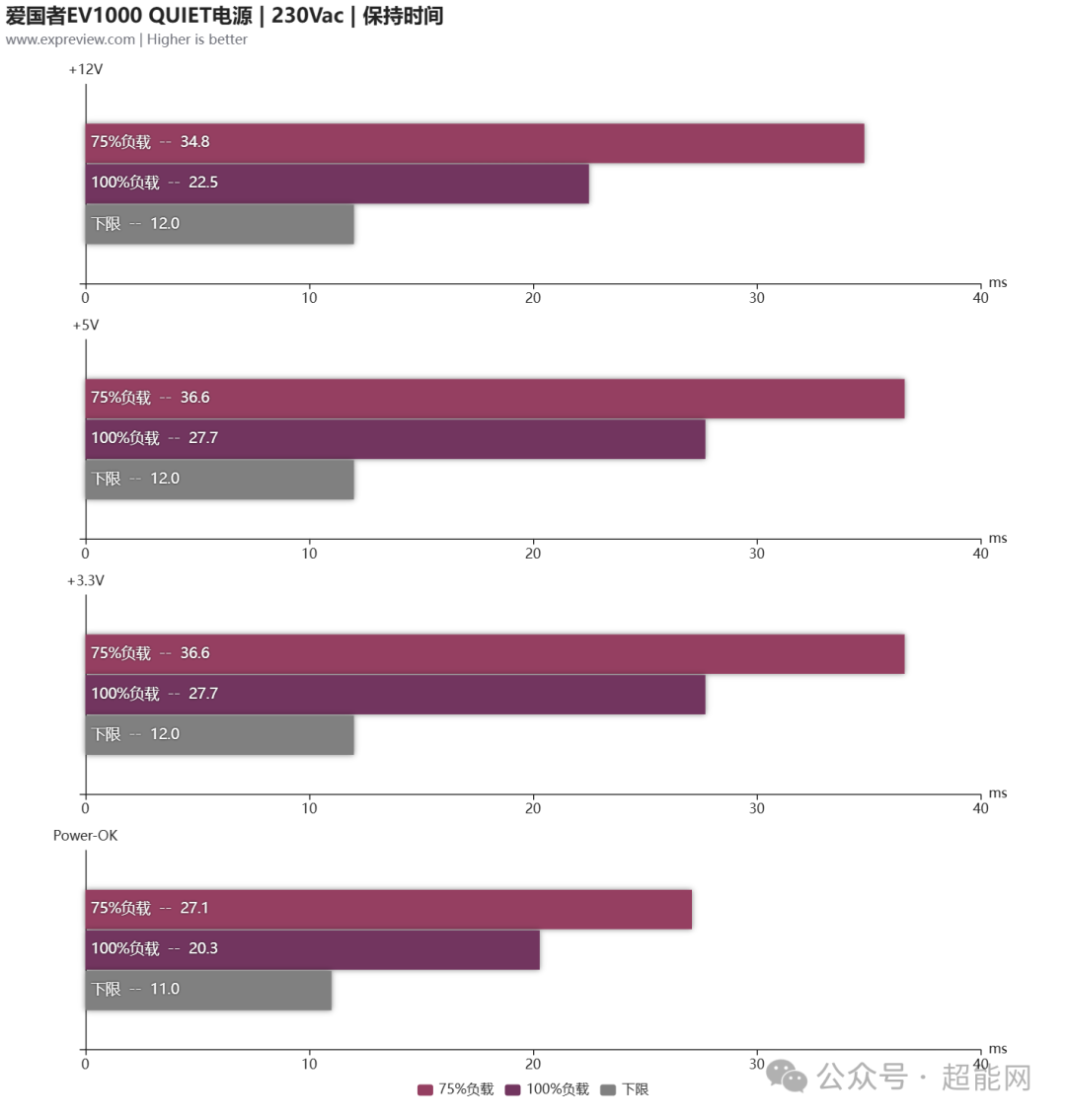

爱国者星璨EV1000 QUIET电源的保持时间是在75%负载（DC输出750W）和100%负载（DC输出1000W）的情况下测得的。在新天梯榜的评分体系中，当电源的满载保持时间符合更严苛的ATX 3.0标准（PG≥16ms，+12V/+5V/+3.3V≥17ms），且其余时序均符合要求时，可获得满分。
经实机测试，爱国者星璨EV1000 QUIET电源的T1-T5时序均符合ATX 3.1要求。其75%负载下的保持时间满足PG≥17ms，+12V/+5V/+3.3V≥18ms的标准；满载保持时间则满足ATX 3.0要求的PG≥16ms、+12V/+5V/+3.3V≥17ms，且其余时序参数均符合行业标准，在该项目中实现了满分表现。
风扇转速与运行噪音
在电源噪音测试环节，我们将产品放置在环境噪音低于10dBA的半无响室中央，环境温度控制在30℃-32℃区间。通过室外的电子负载仪为电源提供负载，声级计的收音麦克风固定在距离电源风扇吸风面中心30cm的位置，并通过红外探头测量风扇转速。所有操作都在半无响室外进行，完全排除人为干扰。测试过程中，我们以100W为一档逐级加载，记录电源的运行噪音及风扇转速。另外，对于风扇停转的状态，统一记录噪音为0dB。

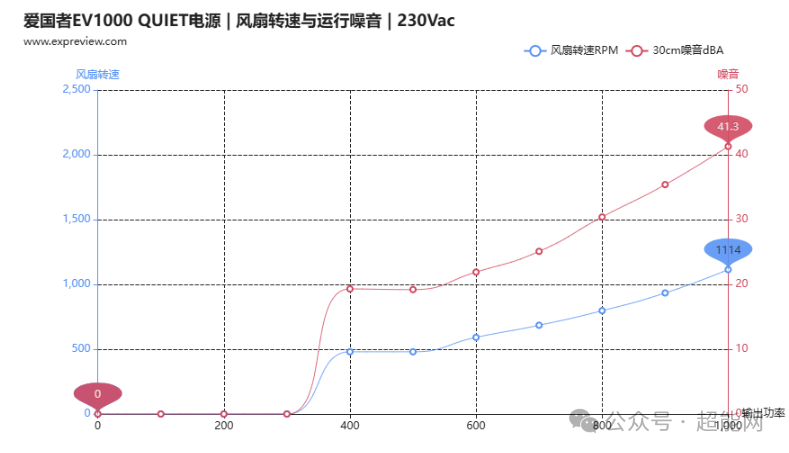

爱国者星璨EV1000 QUIET电源支持风扇智能启停功能，在空载至300W输出区段风扇会自动停转。风扇启转后，直到接近满载才运转至1000RPM以上。噪音方面，在输出达到800W之前都不超过30dBA，满载噪音也仅在41dBA左右。可以说，在额定功率范围内，它都能实现安静运行。
得分及点评：静音与效能俱佳的新选择
本文的测试结果仅对本次测试样品负责，无法保证其它市售商品都能达到完全一致的表现。产品在生命周期内，可能会因供应链变动而调整元器件，本评测不自动延展适用于该型号未来可能出现的改款或变动批次。
按照我们目前的评分标准，爱国者星璨EV1000 QUIET电源的超能指数为94分，在现有PC电源产品行列中位列前茅。
爱国者星璨EV1000 QUIET电源在效能方面获得了PPLP 铂金（全电压）星级，在噪音表现方面也获得了PPLP双S星级，这足以说明其在效能和静音上是下足了功夫的。在我们的测试中，它也实实在在地展现出了与之匹配的实力。它是在原版星璨EV系列的基础上进一步优化而来，在延续优异性能表现的同时，通过优化用料、定制静音风扇以及调校风扇调速曲线等多方面配合，使电源在额定功率范围内都能保持安静运转。这不仅适合对电源性能有较高要求的玩家，也同样适合那些追求极致静音体验的用户。
细节设计方面，星璨EV1000 QUIET也相较原版有所进化。模组线升级为独立压纹线，PCI-E 6+2pin接口改为单出的“一对一”设计，新增的PSU Test按钮也方便了玩家的测试与故障排查。这些细节变化未必能对电源的整体表现起决定性作用，但足以说明爱国者确实把玩家的实际需求放在了心上。
目前，爱国者星璨EV1000 QUIET电源官方标价749元，折算下来大约是每瓦7毛5。只论每瓦单价，在当前PC电源市场算是中规中矩——毕竟同门的星璨EV1000仅售649元且性能相差无几。但结合它在静音方面的显著优势，在主打静音的电源产品中，它的性价比就显得相当出众了。这百元差价带来的静音体验，绝对是物有所值的。如果你在云栈社区里纠结到底是选极致性价比还是追求更舒适的使用体验，这款电源或许就是个不错的平衡点。
√优点：
- PPLP铂金（全电压）效能星级与PPLP双S静音星级
- 用料扎实可靠，整体综合性能位列前茅
- 定制款13525型静音风扇，额定功率范围内运行安静
- 包括2年换新在内的10年质保
