[C/C++] 基于ESP8266与哪吒探针：DIY低成本服务器监控TFT副屏实战

在上篇文章中，我们介绍了利用ESP8266与OLED屏展示哪吒探针数据的方法。得益于大家的喜爱，并结合对屏幕尺寸偏小的反馈，本次带来了功能与视觉全面升级的新版本。

项目地址：https://github.com/Priess0503/ESP8266-TFT_eSPI/

新版显示效果

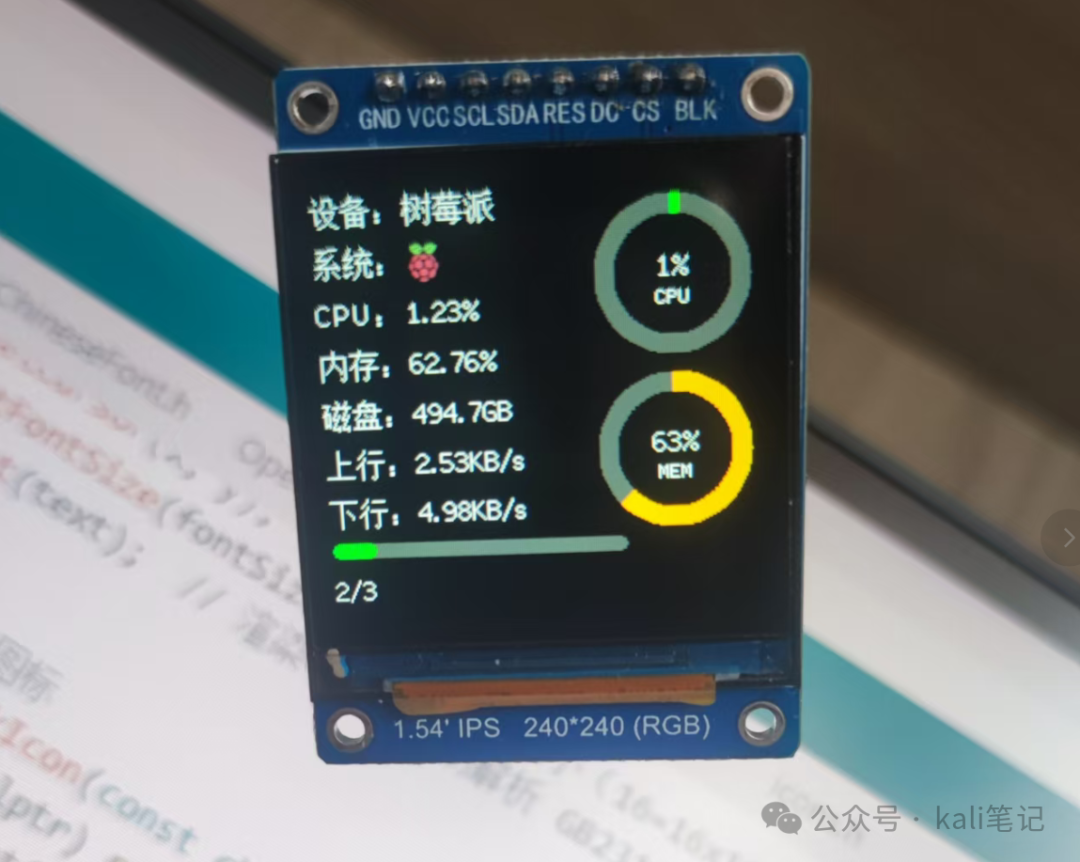

本次升级选用了一块1.54寸IPS屏幕，显著提升了信息展示空间。界面采用环形图动态展示CPU与内存使用率，视觉效果更佳。同时，屏幕底部新增了磁盘使用情况的百分比图示，使存储容量一目了然。

快速搭建教程

第一步：搭建哪吒探针

首先，你需要在服务器上部署哪吒探针（Nezha Monitor）。该探针的优势在于能够集中监控多台服务器的状态，便于统一管理。具体安装步骤可参考相关历史文档。

第二步：启动后端API服务

本项目需要一个简单的Python后端脚本来从哪吒探针获取数据并提供API接口。在存放脚本的目录下执行命令启动服务：

python3 kali.py

启动前，请务必根据你的实际环境修改脚本中的WSS地址和服务器内网IP地址（建议在内网环境中运行以保障安全）。

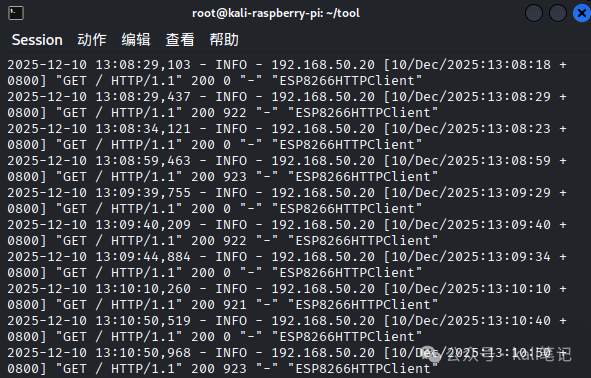

服务启动后，访问指定的API接口，将收到如下格式的JSON数据，其中包含了服务器的各项性能指标：

{
    "id": 3,
    "name": "服务器",
    "platform": "centos",
    "cpu_usage": 11.2,
    "memory_usage": 81.8,
    "disk_total_gb": 49.09,
    "disk_usage": 66.16,
    "upload_speed_kb": 48.75,
    "download_speed_kb": 6.68
}

第三步：配置ESP8266硬件连接

按照下表连接ESP8266开发板与TFT屏幕的引脚：

ESP8266 引脚	屏幕引脚	功能说明
3V3	VCC	电源正极
GND	GND	电源负极
D5 (GPIO14)	SCL/CLK	SPI 时钟
D7 (GPIO13)	SDA/MOSI	SPI 数据
D8 (GPIO15)	CS	片选
D3 (GPIO0)	DC	数据 / 命令
D4 (GPIO2)	RES	复位
可选	BLK	背光控制（可接 3V3 常亮）

第四步：安装并配置TFT_eSPI库

在Arduino IDE中安装 TFT_eSPI 图形库。安装完成后，打开Arduino安装目录下的 libraries/TFT_eSPI/User_Setup.h 文件，找到并修改以下配置以适配你的屏幕：

// 选择ST7789驱动
#define ST7789_DRIVER

// 屏幕分辨率
#define TFT_WIDTH  240
#define TFT_HEIGHT 240

// 旋转方向（根据实际安装调整，0-3）
#define TFT_ROTATION 0

// SPI引脚定义 (根据上表连接)
#define TFT_MISO 12  // 可选，若屏幕不支持读取可悬空
#define TFT_MOSI 13  // D7
#define TFT_SCLK 14  // D5
#define TFT_CS   15  // D8
#define TFT_DC    0  // D3
#define TFT_RST   2  // D4

// 背光控制（如果需要）
#define TFT_BL   4   // 可选，接D2或其他GPIO
#define BACKLIGHT_ON HIGH

第五步：烧录代码到ESP8266

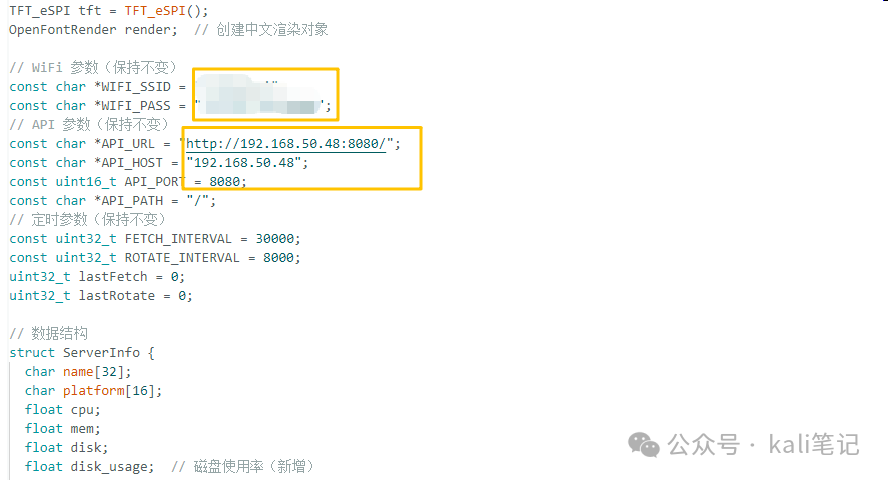

打开项目主程序文件，根据你的网络环境修改Wi-Fi名称、密码以及后端API的地址和端口。随后在Arduino IDE中编译并上传代码到ESP8266开发板。

完成以上步骤，你的服务器监控副屏即可开始工作。

二次开发指南

1. 自定义汉字显示

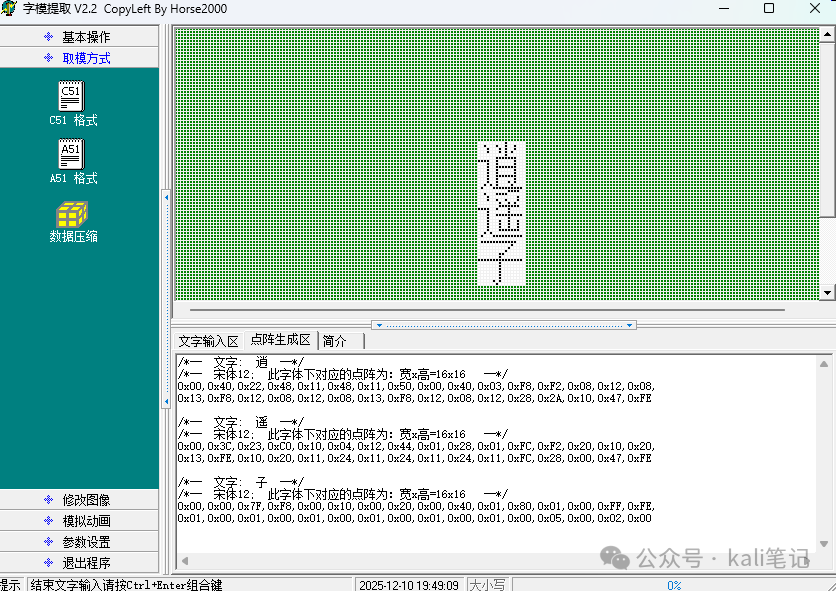

TFT_eSPI库对中文支持有限，需要自行提取字模。使用字模软件（如PCtoLCD）将所需汉字生成字模数据。

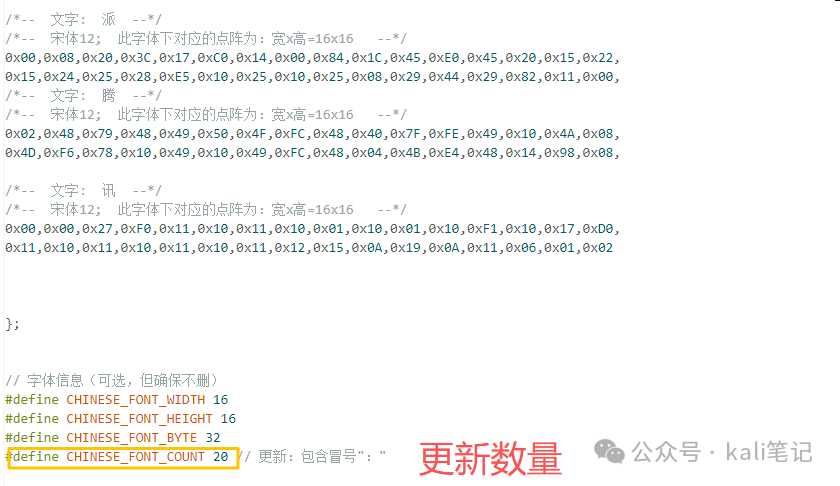

将生成的字模数组复制到项目中的 MyChineseFont.h 文件，并更新 CHINESE_FONT_COUNT 的值为字符总数（例如21个字符就填写21）。

同时，需要在 OpenFontRender.h 文件中，添加新增汉字字模的引用和数量声明。完成这些修改后，程序即可显示你自定义的汉字。

2. 修改或增加系统图标

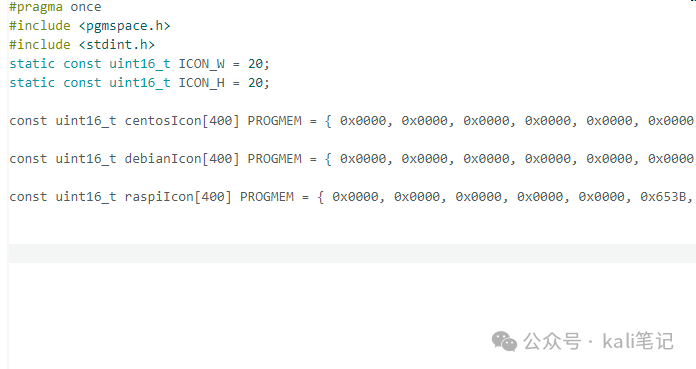

如果你想更换或添加代表不同操作系统的图标，建议准备20*20像素的图片。运行项目包中提供的 images.py 脚本，可以将图片转换为 icons.h 头文件中的像素数组。

随后，在主程序的 pickIcon 函数中，根据探针返回的platform字段匹配并显示对应的图标。这本质上是一种轻量级的嵌入式系统开发实践，通过图标使监控界面信息更加直观。

const uint16_t *pickIcon(const char *platform) {
    if (platform == nullptr) return nullptr;
    String p = String(platform);
    p.toLowerCase();
    if (p.indexOf("centos") != -1) return centosIcon;
    if (p.indexOf("debian") != -1) return debianIcon;
    if (p.indexOf("raspbian") != -1 || p.indexOf("raspi") != -1 || p.indexOf("pi") != -1) return raspiIcon;
    return nullptr;
}

通过以上步骤，你可以灵活地定制副屏的显示内容，打造一个贴合个人运维监控需求的专属看板。
