ASIC芯片产业链深度解析：算力芯片核心赛道与市场格局

当前全球AI算力需求强劲，ASIC作为推理端主要形式景气度持续上升。科技巨头和云服务商加速推进ASIC业务，在AI网络方面，ScaleUp/Out/Across带来ASIC强劲增长。Marvell预计，到2028年全球AI ASIC市场规模将达到554亿美元。ASIC高度定制化和能效优势日益清晰，正在重塑全球算力市场格局，国产ASIC产业链各环节也有望迎来新一轮机遇。

下面，我们深入剖析ASIC芯片的产业链架构、核心参与者和未来演进趋势。

01 ASIC行业概览

算力芯片主要有CPU、GPU、FPGA和ASIC四种形式，各架构在功耗、价格、性能上各有侧重，适用于不同场景。

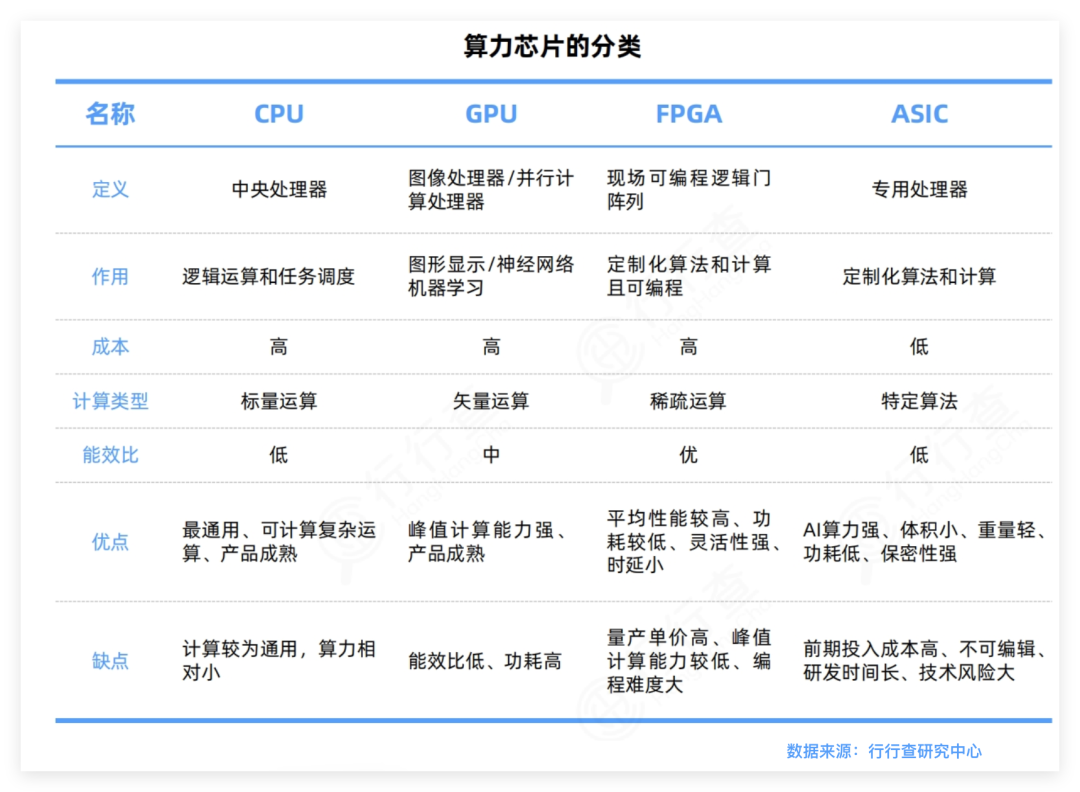

算力芯片对比：

ASIC芯片即专用集成电路，针对特定应用需求定制设计。与GPU和FPGA相比，GPU通用性强但功耗高，FPGA灵活性好但成本较高；ASIC具备高专用性和高性价比，在性能、功耗和体积上表现更优。除云端AI推理、终端AI推理外，传统ASIC还广泛用于通信基带、物联网、工控等领域。
限制与优势：ASIC前投高、设计固化，对新算法、新任务的适应力弱；但在同一场景下，其算力密度、能效比远超GPU/FPGA，量产后单片成本极低。随着云厂商对AI算力需求急剧放大，AI推理等专项场景加速落地，ASIC方案的性价比优势愈发突出。

当前AI由投资驱动转向应用拉动，推理需求成为AI云和端侧的主要增长引擎，JPM预计2026年起推理占比将超过60%。

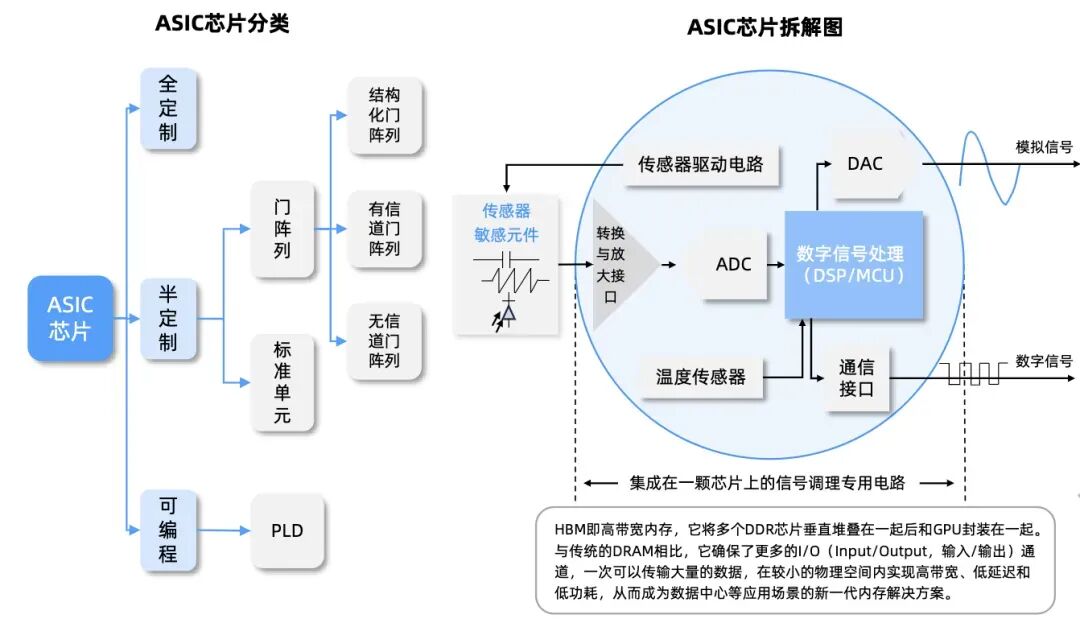

ASIC芯片拆解图：

02 ASIC产业链

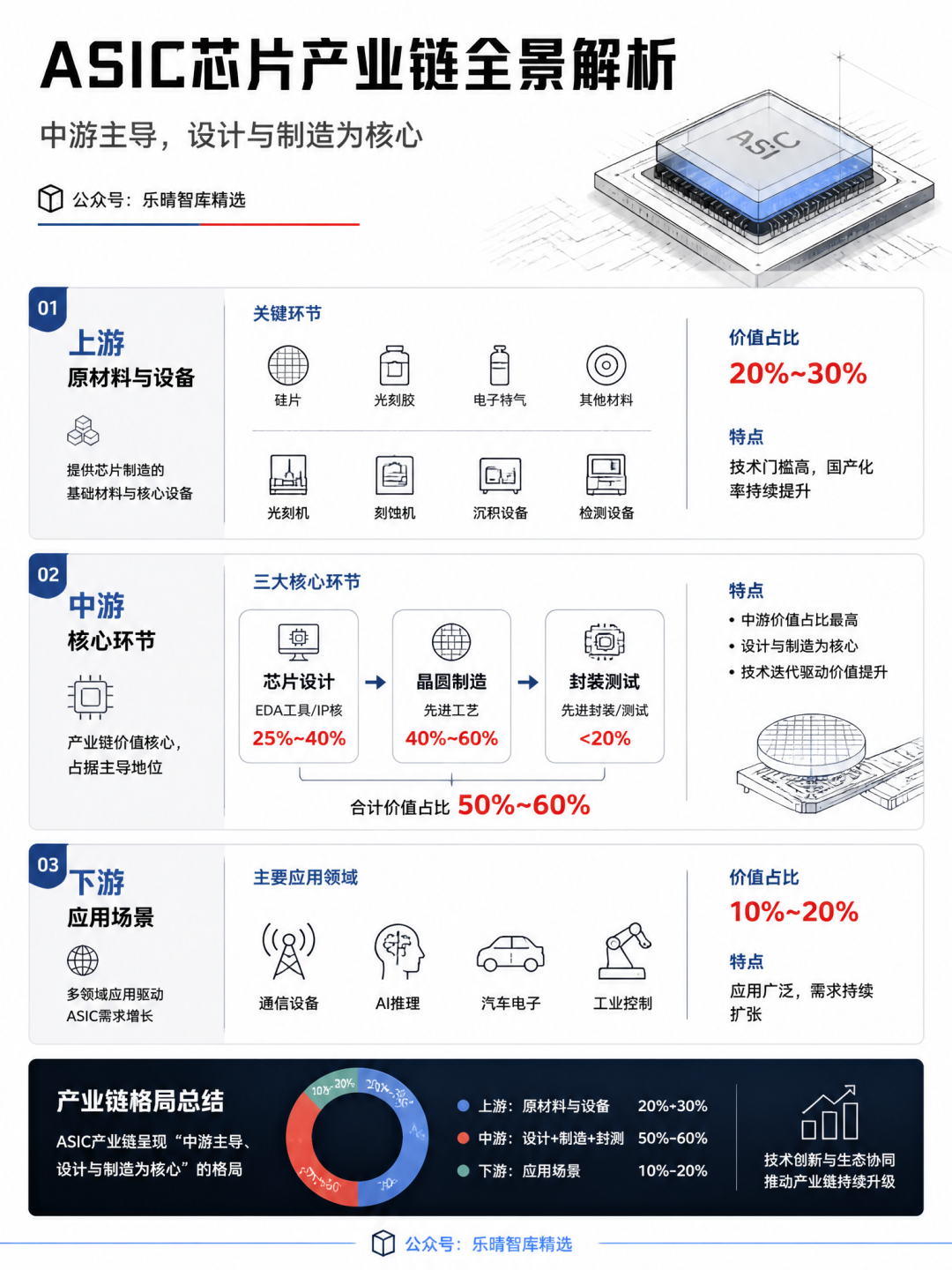

ASIC芯片产业链上游为半导体材料（硅片、光刻胶、电子特气等）与核心设备（光刻机、刻蚀机、沉积设备等），价值占比约20%~30%；中游是核心环节，包括芯片设计（含EDA工具、IP核）、晶圆代工与先进封装测试，合计价值占比约50%~60%，其中设计占25%~40%、制造占40%~60%、封测不足20%；下游为通信、AI推理、汽车电子、工业控制等应用场景，价值占比约10%~20%。整体呈现“中游主导、设计与制造为核心”的格局。

底层算法设计

ASIC的底层算法设计是芯片性能核心驱动力，遵循“算法‑架构‑硬件”协同优化原则，直接决定芯片在特定场景中的能效比、计算密度和成本竞争力。
高通、ARM、谷歌（TPU架构）、英特尔（Gaudi）等主导算法架构；国内寒武纪思元、平头哥含光、百度昆仑、燧原科技等均为面向AI推理/训练的专用ASIC架构。

IP核授权

IP核是经过验证、可复用的集成电路设计模块，通过标准化降低开发成本、缩短周期并提升可靠性。ASIC芯片设计高度依赖IP核，在高性能计算、AI加速、通信基带等复杂场景，IP核复用率可达70%以上。
全球竞争格局：ARM（处理器IP）、Synopsys（接口IP）、Cadence（存储IP）占据绝大部分份额。国内芯原股份为综合型IP龙头，此外兆易创新、乐鑫等也在细分IP领域布局。

EDA工具

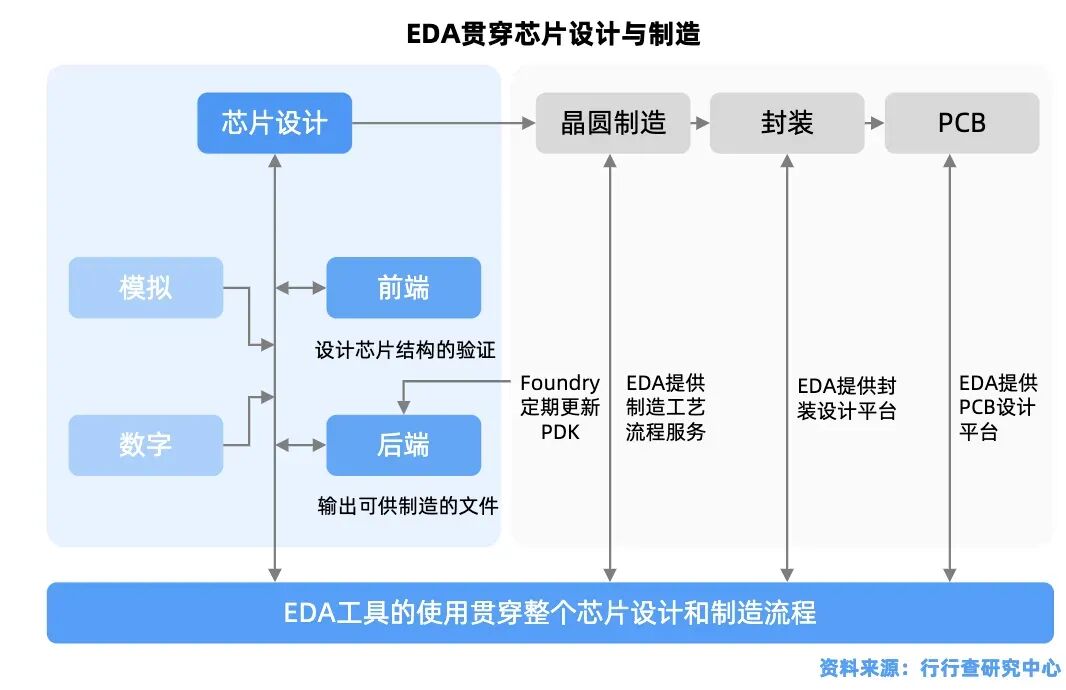

EDA工具决定ASIC设计效率与流片成功率。设计师利用EDA进行全面的仿真与验证，确保设计正确可行。
Synopsys、Cadence、西门子EDA占据全球80%以上市场份额，覆盖从前端仿真、后端布局布线到签核验证的全流程。国产替代方面，华大九天（模拟/面板/存储/射频全流程）、概伦电子（存储器设计平台）、广立微（良率分析与测试）等逐步实现点工具突破。

ASIC芯片设计/制造

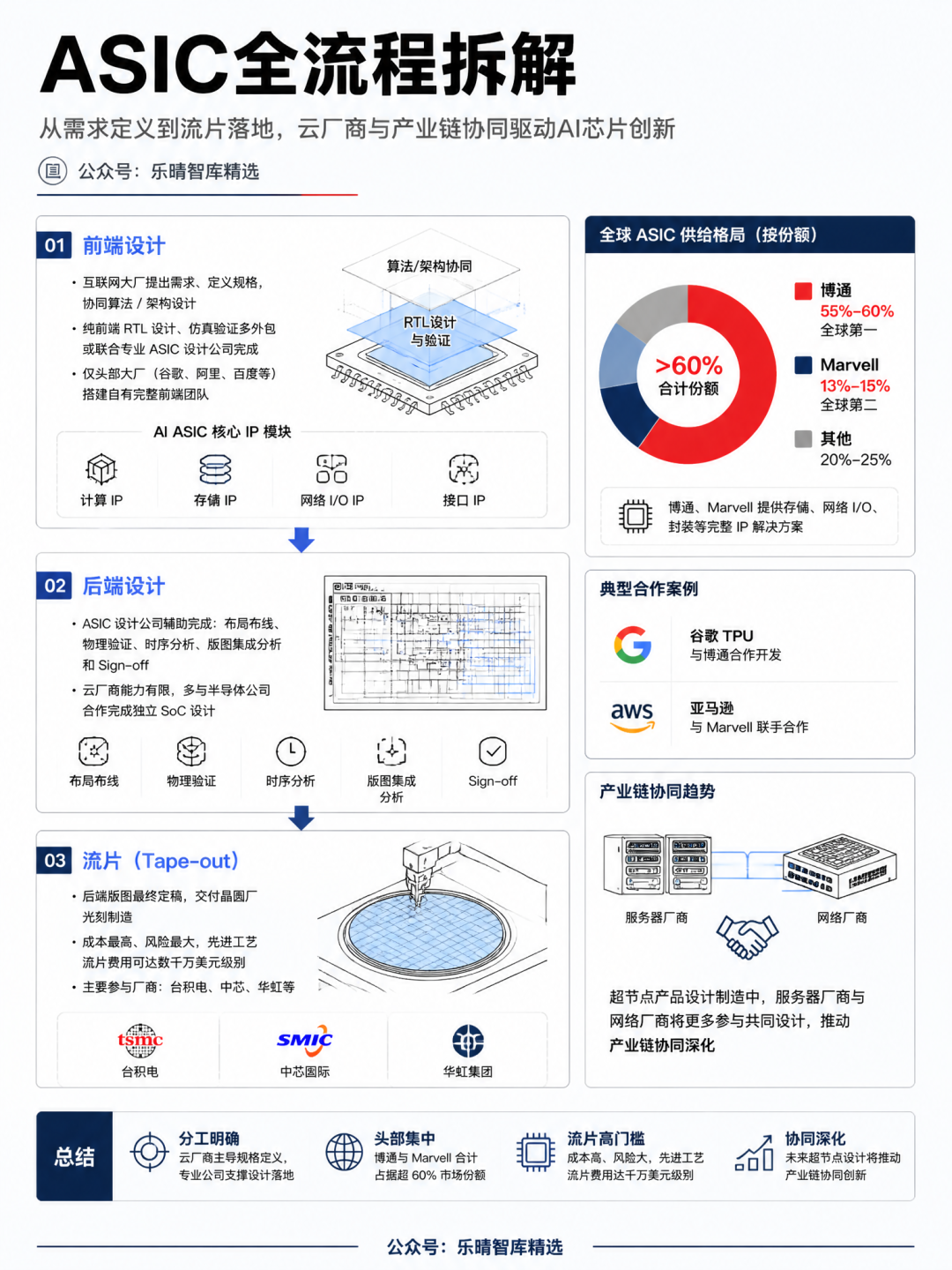

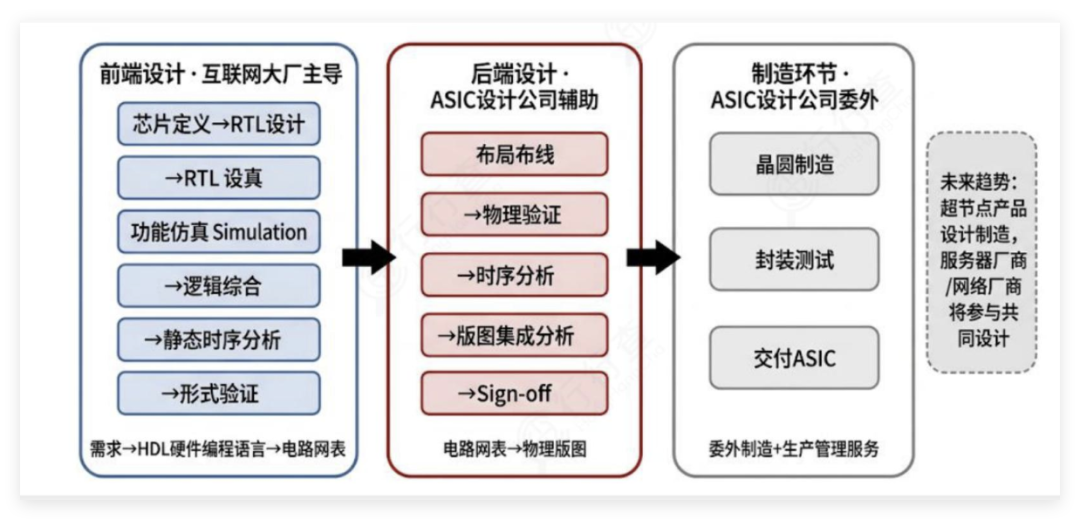

ASIC芯片实现分为前端设计、后端设计和制造环节三个阶段。

前端设计：互联网大厂（云厂商）提出需求、定义芯片规格，参与算法/架构协同；纯前端RTL设计、仿真验证多外包或联合专业ASIC设计公司完成。仅头部大厂（谷歌、阿里、百度等）搭建了自有完整前端团队。
AI ASIC核心IP模块为：计算IP、存储IP、网络I/O IP、接口IP。

后端设计：由ASIC设计公司辅助完成布局布线、物理验证、时序分析、版图集成分析和Sign‑off，最终生成物理版图。云厂商在芯片设计能力上有限，通常与半导体公司合作完成独立SoC设计。
当前ASIC供给侧，全球两大半导体公司博通（55%~60%份额）与Marvell（13%~15%份额）合计占据超过60%市场，能提供存储、网络I/O、封装的完整IP解决方案。谷歌TPU与博通合作开发，亚马逊则联手Marvell。

流片：后端版图最终定稿，交付晶圆厂光刻制造，是ASIC研发成本最高、风险最大的环节，先进工艺流片费用可达数千万美元级别。参与厂商以台积电、中芯国际、华虹等为主。
未来趋势：超节点产品设计制造中，服务器厂商与网络厂商将更多参与共同设计，推动产业链协同深化。

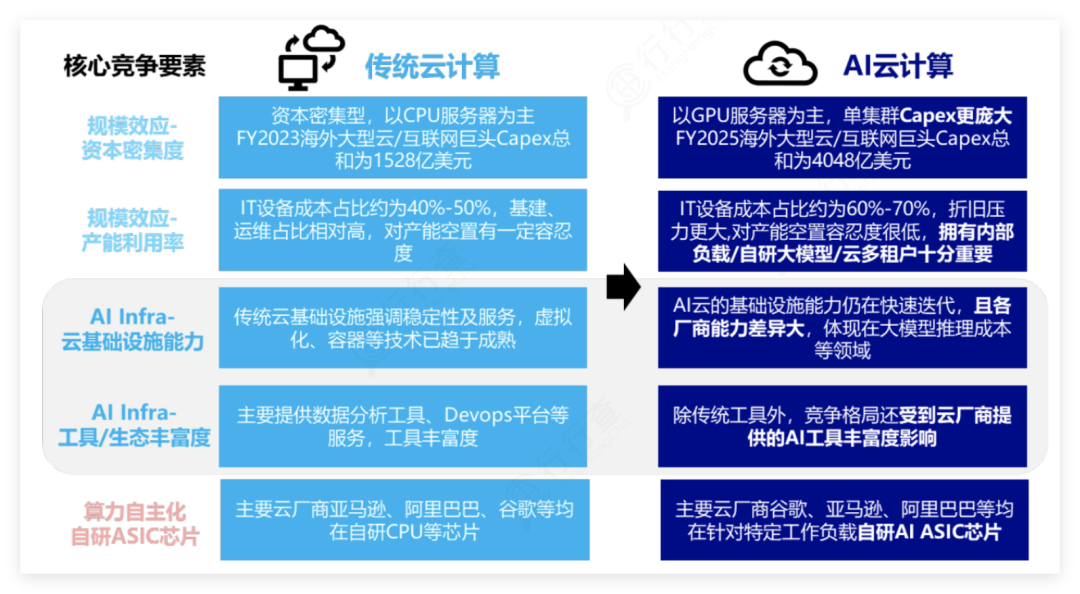

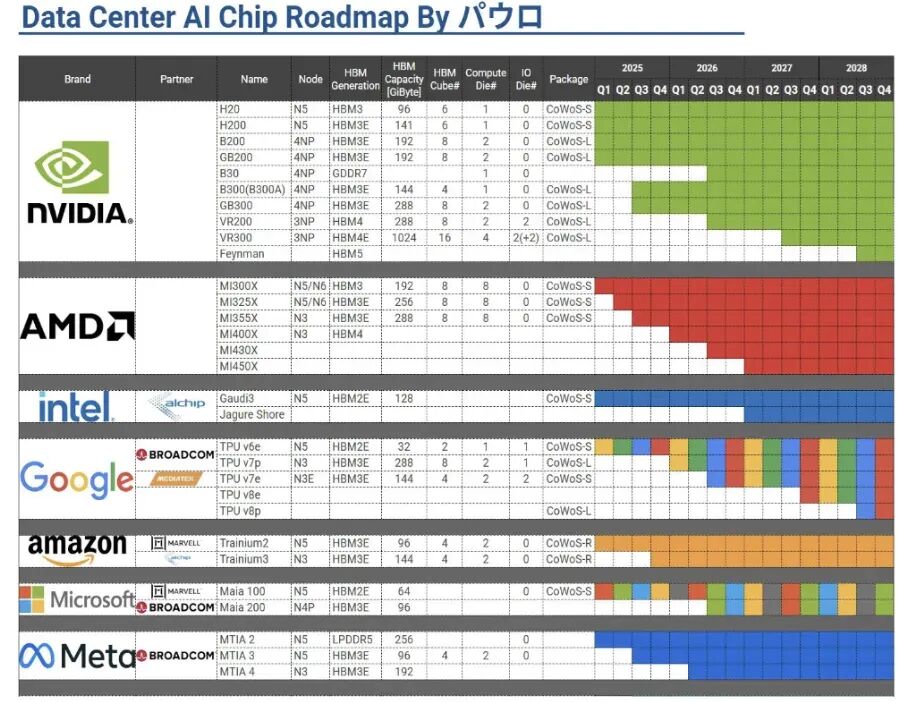

云厂商自研芯片势头强劲，ASIC正成为全球云厂商及AI模型企业的核心布局方向。谷歌TPU最早发力，TPUv5成本较NVIDIA方案降低40%，自用率超70%；AWS推出Trainium2，微软Maia加速扩张，Meta ASIC实现性能跃迁。

国内AI ASIC产业链布局完善，根据应用场景可分为五大类：

• 云端核心AI ASIC厂商：壁仞科技覆盖训练+推理全场景；寒武纪思元系列覆盖云端训练、推理与边缘推理；燧原科技专注高端云端ASIC；华为昇腾系列兼顾训练与推理算力。
• 互联网大厂自研ASIC：阿里平头哥含光800、百度昆仑系列、腾讯自研定制AI ASIC芯片。
• 车规级AI ASIC：地平线、黑芝麻智能等。
  此外，全志科技、瑞芯微、翱捷科技、灿芯股份、国科微等也在细分赛道布局。

ASIC方案对工艺、封装、测试提出更高要求，也带动产业链中光模块、AEC、液冷、PCB、先进封装等环节需求增长。

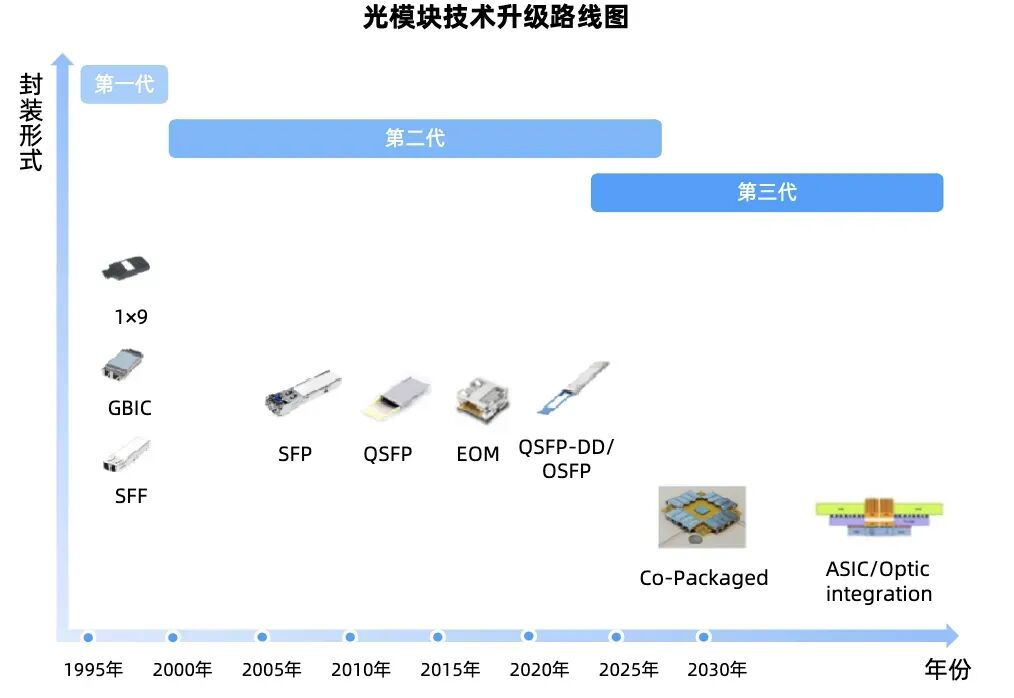

• 光模块：超大规模ASIC部署使架构层数增加，拉动光模块用量。交换芯片升级推动端口速率提升，800G及1.6T以太网光模块持续推进，光模块和光芯片厂商加速布局。相关企业包括旭创、新易盛、太辰光、源杰、仕佳光子、天孚、联特、华工、光迅、剑桥、腾景、汇绿生态等。

• CPO：博通ASIC方案已积极储备CPO技术，新一代CPO将集成光学引擎与交换硅片，进一步降低功耗、延迟和链路波动。天孚通信、罗博特科、剑桥、太辰光、博创、仕佳光子、光库科技、源杰科技等国内厂商已在布局。

• 高速铜缆连接：ASIC芯片数量增加以及光、铜、PCB配比提高推动铜连接市场放量。AWS方案中GPU与AEC用量配比为1:2，ASIC放量有望显著带动AEC需求。国内主要参与厂商包括兆龙互联、博创科技、沃尔核材、瑞可达、神宇股份、立讯精密、鼎通科技、长芯博创等；高速背板连接器厂商华丰科技、意华股份、庆虹电子等。

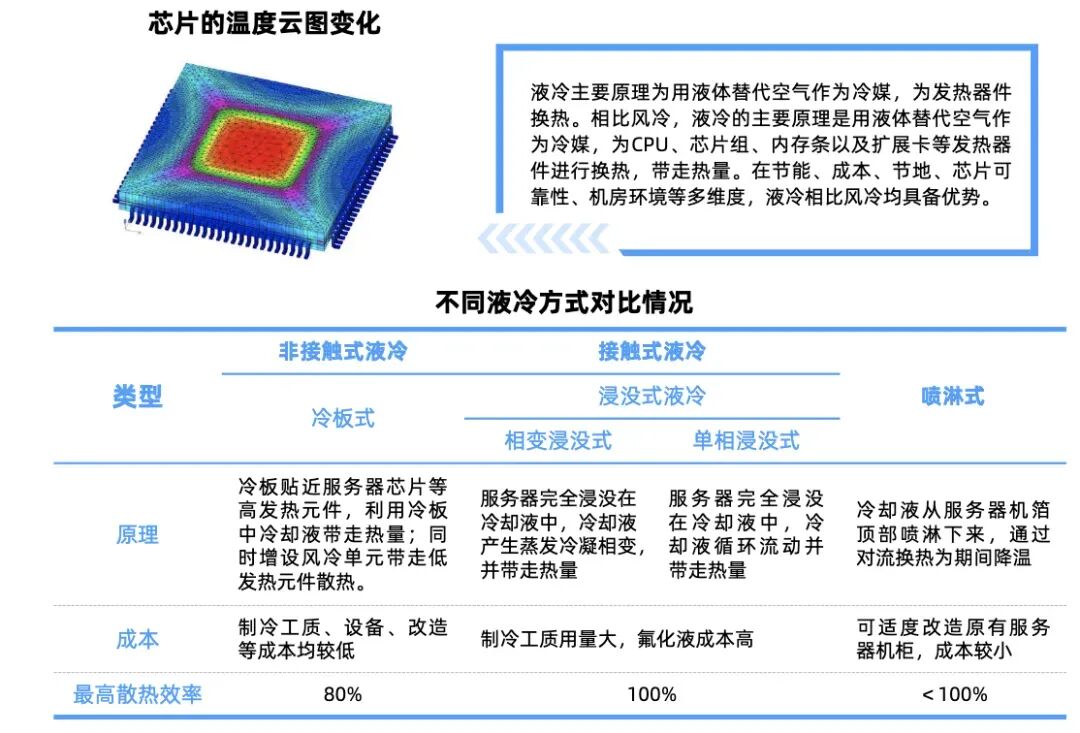

• 液冷：随着谷歌、微软、亚马逊、Meta自研ASIC芯片迭代，单卡TDP快速提升，散热需求升级。国内液冷环节厂商众多，如英维克、申菱环境、高澜股份、银轮股份、科创新源等。

• PCB：ASIC算力密度通常低于GPU，需通过更高层数的PCB走线实现信号完整性。头部厂商胜宏、沪电、生益科技、景旺电子、深南电路、广合科技、南亚新材等加速布局。

• 交换机：算力网络互联的关键设备，华为、新华三、锐捷网络、中兴通讯、思科前五厂商合计份额约89.7%。博通发布Tomahawk6 102.4T交换芯片，盛科通信在国内以太网交换芯片排名第一，51.2Tbps国产芯片打破垄断。

整体来看，当前全球算力持续爆发，AI推理需求强劲，叠加巨头持续推进ASIC业务，ASIC及AI网络各环节正迎来高增长态势。如果你是算力技术爱好者，欢迎来云栈社区和众多开发者一起深入交流。
