lwip临界段保护机制解析：移植实现、默认BUG与效率优化建议

LWIP 作为一个轻量级 TCP/IP 协议栈，其内部许多操作需要保证线程或中断安全，因此移植时必须实现临界段保护接口。由于这些接口调用极为频繁，其实现效率直接关系到整个协议栈的运行性能。本文将深入解析 LWIP 的临界段保护接口、其默认实现中存在的 BUG，并从效率角度给出使用建议。

临界段保护接口定义

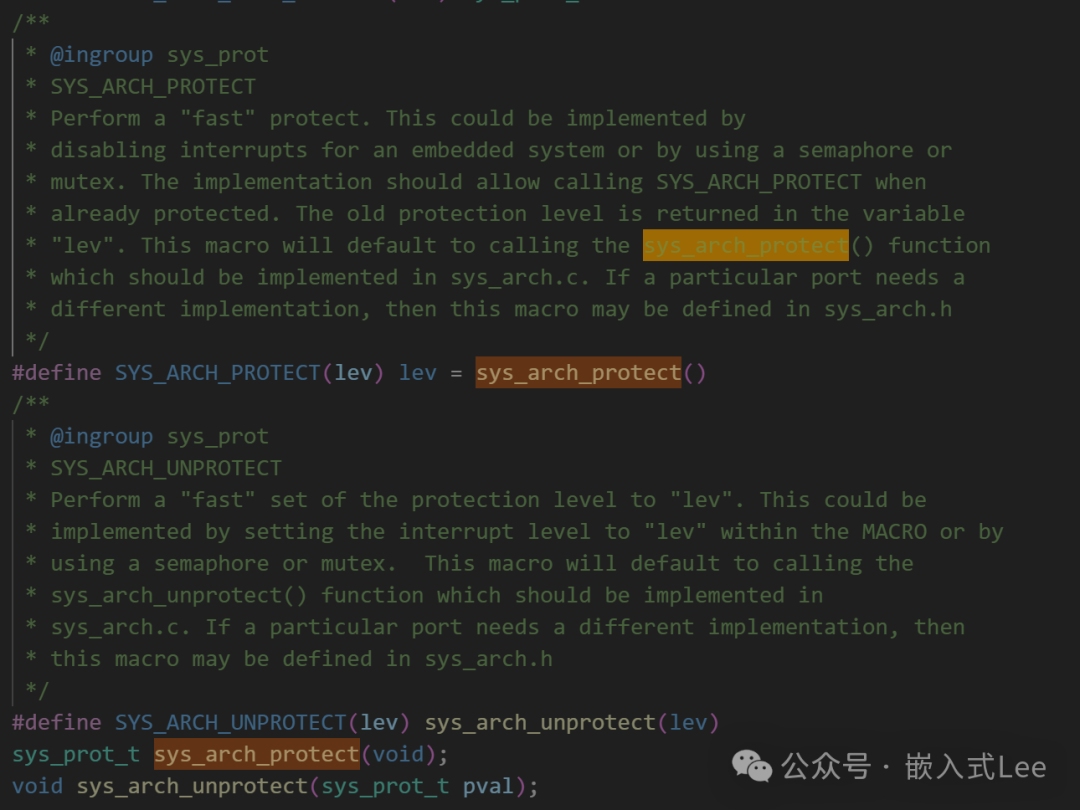

相关接口宏定义在 sys.h 头文件中：

• SYS_ARCH_DECL_PROTECT(lev): 声明一个变量，用于记录进入临界段前的状态。
• SYS_ARCH_PROTECT(lev): 进入临界段保护，并返回进入前的状态。
• SYS_ARCH_UNPROTECT(lev): 退出临界段保护，并恢复进入前的状态。

这里所说的“状态”通常指中断使能状态（开/关）或中断优先级等级。关键原则是：退出时必须恢复到进入前的状态。

LWIP 提供了两种实现方式：

1. 用户可以直接定义上述三个宏。
2. 若未直接定义，则需在 lwipopts.h 中配置 SYS_LIGHTWEIGHT_PROT 为 1，并在 sys_arch.c 中实现 sys_arch_protect() 和 sys_arch_unprotect(lev) 函数。

如果既未定义宏，SYS_LIGHTWEIGHT_PROT 也未使能，则这些宏被定义为空，即无保护。

在 sys_arch.c 中的标准实现

如果选择第二种方式（通过配置宏），则需要在 sys_arch.c 文件中实现以下核心函数：

接口函数

• void sys_init(void): 初始化保护机制所需资源（如互斥量）。
• sys_prot_t sys_arch_protect(void): 进入保护，可通过获取互斥量或关中断实现。
• void sys_arch_unprotect(sys_prot_t pval): 退出保护，并恢复状态。

当使能 LWIP_SYS_ARCH_PROTECT_SANITY_CHECK 时，sys_arch_protect() 应返回嵌套计数，否则可返回 1。

异常检测机制

使能 LWIP_SYS_ARCH_PROTECT_SANITY_CHECK 后，LWIP 会使用一个嵌套计数器来检测临界段保护的异常使用：

• 进入时计数器加1，sys_arch_protect() 返回加1前的值。
• 退出时检查计数器是否大于0（防止重复退出），然后减1，并断言减1后的值应与进入时返回的值相等，以此确保进入和退出匹配。

默认实现的 BUG 与修复

标准实现存在一个关键问题：按照设计，sys_arch_protect() 应返回原始的保护状态（如中断开关状态），以便 sys_arch_unprotect() 能够精确恢复。然而：

1. 当使能 LWIP_SYS_ARCH_PROTECT_SANITY_CHECK 时，函数返回的是嵌套计数值，而非中断状态。
2. 当使用关中断方式（未定义 LWIP_SYS_ARCH_PROTECT_USES_MUTEX）时，通常使用的 taskENTER_CRITICAL() 类函数不返回原始状态。

因此，若使用关中断方式，不能使能 LWIP_SYS_ARCH_PROTECT_SANITY_CHECK，且必须实现能返回并恢复原始中断状态的函数。修正后的实现示例如下：

sys_prot_t sys_arch_protect(void) {
#if LWIP_SYS_ARCH_PROTECT_USES_MUTEX
  LWIP_ASSERT("sys_arch_protect_mutex != NULL", sys_arch_protect_mutex != NULL);
  os_acquire_mutex(sys_arch_protect_mutex);
#if LWIP_SYS_ARCH_PROTECT_SANITY_CHECK
  {
    /* 返回递增的嵌套计数 */
    sys_prot_t ret = sys_arch_protect_nesting;
    sys_arch_protect_nesting++;
    LWIP_ASSERT("sys_arch_protect overflow", sys_arch_protect_nesting > ret);
    return ret;
  }
#else
  return 1;
#endif
#else /* LWIP_SYS_ARCH_PROTECT_USES_MUTEX */
  /* 中断方式必须返回原始中断状态，因此不能使能异常检测 */
  sys_prot_t ret = cpu_disable_irq();
  return ret;
#endif /* LWIP_SYS_ARCH_PROTECT_USES_MUTEX */
}

void sys_arch_unprotect(sys_prot_t pval) {
#if LWIP_SYS_ARCH_PROTECT_USES_MUTEX
#if LWIP_SYS_ARCH_PROTECT_SANITY_CHECK
  LWIP_ASSERT("unexpected sys_arch_protect_nesting", sys_arch_protect_nesting > 0);
  sys_arch_protect_nesting--;
  LWIP_ASSERT("unexpected sys_arch_protect_nesting", sys_arch_protect_nesting == pval);
#endif
  LWIP_ASSERT("sys_arch_protect_mutex != NULL", sys_arch_protect_mutex != NULL);
  os_release_mutex(sys_arch_protect_mutex);
  LWIP_UNUSED_ARG(pval);
#else /* LWIP_SYS_ARCH_PROTECT_USES_MUTEX */
  /* 中断方式必须恢复原始中断状态 */
  cpu_restore_irq(pval);
#endif /* LWIP_SYS_ARCH_PROTECT_USES_MUTEX */
}

临界段保护的使用场景

1. 全局变量与状态更新

最常见的是保护全局变量或结构体成员的读写，防止数据竞争。例如在 netconn_err 函数中：

err_t netconn_err(struct netconn *conn) {
  err_t err;
  SYS_ARCH_DECL_PROTECT(lev);
  if (conn == NULL) {
    return ERR_OK;
  }
  SYS_ARCH_PROTECT(lev);
  err = conn->pending_err;
  conn->pending_err = ERR_OK;
  SYS_ARCH_UNPROTECT(lev);
  return err;
}

2. TCP/IP 核心锁 (TCP/IP Core Locking)

在 sockets.c 中，根据 LWIP_TCPIP_CORE_LOCKING 配置选择不同的保护机制：

#if LWIP_TCPIP_CORE_LOCKING
/* 使用核心锁保护 */
#define LWIP_SOCKET_SELECT_PROTECT(lev)   LOCK_TCPIP_CORE()
#define LWIP_SOCKET_SELECT_UNPROTECT(lev) UNLOCK_TCPIP_CORE()
#else /* LWIP_TCPIP_CORE_LOCKING */
/* 使用轻量级保护（SYS_ARCH_PROTECT） */
#define LWIP_SOCKET_SELECT_DECL_PROTECT(lev)  SYS_ARCH_DECL_PROTECT(lev)
#define LWIP_SOCKET_SELECT_PROTECT(lev)       SYS_ARCH_PROTECT(lev)
#define LWIP_SOCKET_SELECT_UNPROTECT(lev)     SYS_ARCH_UNPROTECT(lev)
#endif /* LWIP_TCPIP_CORE_LOCKING */

3. 内存管理 (mem.c)

当使能 LWIP_ALLOW_MEM_FREE_FROM_OTHER_CONTEXT 时，内存的分配和释放操作会使用临界段进行保护。

4. 桥接接口 (bridgeif.h) 与 PPPoS

在这些模块中，根据特定配置，也可能复用 SYS_ARCH_PROTECT 系列的宏来实现模块内的资源保护。

效率优化建议

临界段保护的选择对性能至关重要：

• 对于保护全局变量、执行时间极短的操作，强烈建议使用关中断方式。其开销极小，效率最高。需要注意的是，许多互斥量的底层实现本身也依赖于关中断，但增加了额外的逻辑开销。
• 对于需要保护执行时间较长的代码段（例如某些 TCP/IP 核心操作），则应使用互斥量或其他调度器友好的同步机制，以避免长时间关闭中断影响系统实时性。此时可以像 LWIP_TCPIP_CORE_LOCKING 那样，为这些特定场景实现独立的保护接口。

总结

1. 按场景选择实现：短操作用关中断，长操作用互斥量，分类实现以最大化系统效率。
2. 注意默认实现的 BUG：标准 sys_arch.c 中关中断方式的实现，在使能了异常检测或使用不返回状态的关中断函数时，无法正确保存和恢复中断状态，需按前述方案修正。
3. 理解使用模式：临界段保护广泛应用于 LWIP 内部各个模块，理解其配置和调用场景有助于进行更精准的移植和性能调优。
