据报道，AMD 与 Intel 的下一代桌面 CPU 对决已经进入倒计时。AMD Zen 6 架构的锐龙处理器与 Intel Nova Lake（酷睿 Ultra 400 系列）预计将在 2027 年正面交锋，一场围绕核心数量、缓存容量与 IPC 性能的军备竞赛即将展开。
AMD Zen 6 的核心密度与缓存实现全面跃升。据泄露信息，Zen 6 每颗 CCD（核心复合体）将容纳 12 个核心，较 Zen 5 的 8 核提升 50%，双 CCD 配置可支持最高 24 核 48 线程。每 CCD 的 L3 缓存也从 32MB 增至 48MB，X3D 版本可达 96MB。
Intel Nova Lake 则以核心数量发起反击。Nova Lake 桌面版最高提供 52 核心配置，采用双计算模块设计，由 16 个性能核与 32 个能效核构成，旗舰型号将配备高达 288MB 的 bLLC 大末级缓存，直接对标 AMD 的 X3D 技术。
性能预期方面，据 HXL（@9550pro）透露，Intel Nova Lake 的 Coyote Cove 性能核在 IPC 方面将超过 AMD Zen 6，但 AMD Zen 6 将在频率上占据优势，预计冲击 6GHz 甚至更高。
Nova Lake 预计 2026 年第四季度量产，2027 年第一季度正式发布，首发 28 核型号，52 核旗舰随后跟进。AMD Zen 6 桌面版（代号 Olympic Ridge）预计 2027 年 6 至 7 月间亮相，沿用 AM5 插槽与台积电 2nm 工艺。
从目前泄露的信息看，这场对决很难出现一边倒的碾压。Intel 在 IPC 和核心数量上占据优势，52 核配置在生产力场景中极具冲击力；AMD 则在频率和游戏性能上继续领跑，Zen 6 X3D 的 288MB 缓存方案预计将巩固其在游戏领域的统治地位。
对消费者而言，AMD 延续 AM5 平台意味着现有 600 系主板用户通过 BIOS 更新即可升级，省下换主板的大笔开销。Intel 则需搭配全新的 Z990 主板，且 52 核旗舰的 PL2 功耗预计在 250W 至 450W 区间，电源和散热成本将同步攀升。
此外，AMD 的 2nm 工艺是否会导致终端售价明显上涨，也是消费者需要关注的重要变量。
英特尔方面已率先披露 Nova Lake-S 的细节，试图以 Tile 设计与全新架构迎接 Zen 6 的挑战。
据 TECHPOWERUP 报道，英特尔明年将面向桌面平台推出 Nova Lake-S，属于酷睿 Ultra 4000 系列。其采用基于 Tile 的设计，P-Core 和 E-Core 将分别升级至 Coyote Cove 和 Arctic Wolf 架构，并辅以 LP E-Core 管理后台任务；核显改用 Xe3 架构，同时配备 NPU 6。
另外，其将改用 LGA 1954 插座，但仍可沿用现有 LGA 1700/1851 平台的散热器。除标准版外，还将推出配备 bLLC（大末级缓存）的版本，作为对 AMD 3D V-Cache 的回应。

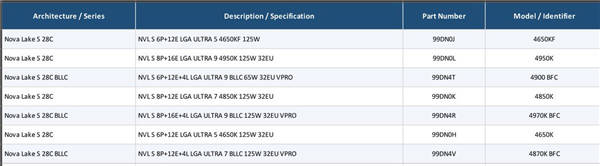

最新报告显示，英特尔首批酷睿 Ultra 4000 系列共七款产品，覆盖 Ultra 9、Ultra 7 和 Ultra 5，面向高端到主流市场。其中定位最高的是酷睿 Ultra 9 4970K BFC；bLLC 版共有三款，均配备 LP E-Core。
Ultra 9 4970K BFC：8P + 16E + 4LP-E，28 核心，32EU 集显，TDP 为 125W，bLLC 版；
Ultra 9 4970K：8P + 16E + 0，24 核心，32EU 集显，TDP 为 125W，标准版；
Ultra 9 4900 BFC：6P + 12E + 4LP-E，22 核心，32EU 集显，TDP 为 65W，bLLC 版；
Ultra 7 4870K BFC：8P + 12E + 4LP-E，24 核心，32EU 集显，TDP 为 125W，bLLC 版；
Ultra 7 4850K：8P + 12E + 0，20 核心，32EU 集显，TDP 为 125W，标准版；
Ultra 5 4650K：6P + 12E + 0，18 核心，32EU 集显，TDP 为 125W，标准版；
Ultra 5 4650KF：6P + 12E + 0，18 核心，无集显，TDP 为 125W，标准版。
Nova Lake-S 单计算模块最多 28 核心，另有双计算模块版本，最多 52 核心，但暂时尚未出现。
爆料信息显示，英特尔内部正对部分采用特殊封装的 Nova Lake 处理器型号实施严密的管控。

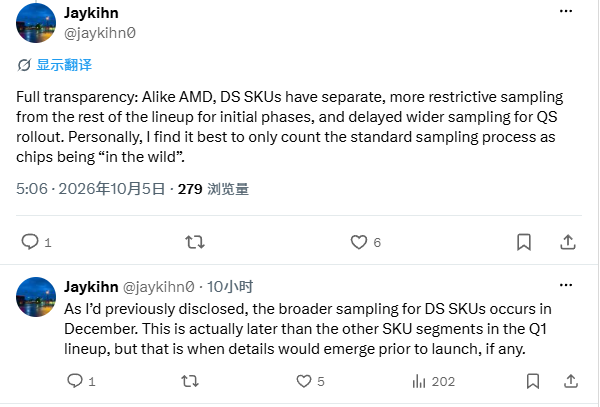

根据资深爆料人 Jaykihn 提供的信息，被英特尔内部标注为 DS 变体的型号在早期开发阶段受到独立且严格的采样限制。
要知道 DS 代表双计算模块，即在一颗 CPU 中集成了两个计算核心模块，这种设计通常对应高性能的旗舰产品，旨在通过模块化堆叠提升核心数量与并行计算能力。
此前有消息证实，这些 DS 芯片在上市时将以 BFC 品牌进行商业化运作。BFC 版本可以理解为英特尔针对游戏和高负载任务推出的大缓存版，其内部集成了 bLLC 的大容量末级缓存。
这一设计理念与竞争对手的 3D V-Cache 技术异曲同工，旨在显著降低内存访问延迟。
而目前市场上尚未出现 BFC 芯片的实机泄露，主要原因是英特尔采取了类似 AMD 处理特定顶级型号时的保密手段。
尽管 BFC 型号被列为首批上市的 Nova Lake 产品，但其大规模的 QS 发放计划被定在了 2026 年 12 月。
这意味着，普通版 Nova Lake 可能更早进入测试阶段，但最强版本仍被锁在实验室中。
在推进桌面版测试的同时，英特尔也在统一移动产品线命名。
Jaykihn 近日澄清，英特尔下一代移动处理器 Nova Lake-HX 将采用四位数的“酷睿 Ultra 4000”命名，与桌面版 Nova Lake-S 保持一致。
这意味着同一代 Nova Lake 架构，在笔记本上会同时存在两套命名体系。HX 游戏本将使用四位数型号，如酷睿 Ultra 4000 系列；而面向轻薄本的 H 系列和 U 系列，则继续沿用三位数的“酷睿 Ultra 400”命名。
Jaykihn 解释，HX 芯片通常基于桌面硅片打造，因此命名也向桌面端靠拢。旗舰 Nova Lake-HX 最高提供 28 核，配置为 8 个性能核、16 个能效核和 4 个低功耗能效核，相比当前 24 核 HX 型号提升约 16.6%。
性能核基于 Coyote Cove 架构，能效核基于 Arctic Wolf 架构，核显升级至 Xe3 系列。主流型号则为 16 核（4P+8E+4LP-E），全系 TDP 约 55W，受散热限制未采用桌面版的双计算模块设计。
这种“同代不同命名”的做法可能给消费者带来困扰。 更大的数字通常意味着更新、更强的产品，但一台搭载酷睿 Ultra 4000 的 HX 游戏本和一台搭载酷睿 Ultra 400 的轻薄本，本质上是同一代架构。
此外，英特尔在 2013-2014 年曾推出过酷睿 4000 系列（Haswell），如酷睿 i7-4770K。虽然“酷睿 Ultra”前缀能起到区分作用，但二手市场和搜索场景中可能产生混淆。对硬件参数、平台代际和搜索识别感兴趣的话，可以顺带查阅技术文档类内容，通常会整理这类避坑与选购信息。
Nova Lake-HX 预计 2027 年 CES 发布，届时将与英伟达 RTX 60 系列笔记本 GPU 同台亮相。
