让 AI 直接生成一个还能继续编辑的 CAD 文件,并不是件容易事。
仅凭图片很难判断孔间距是否正确。如果设计稿要拿去打印或加工,往往要到尺寸校验、文件导出和制造检验等环节,才能确认孔距到底准不准。
text-to-cad 想把上述过程接入你已经使用的 AI Agent 中。
它采用 MIT 许可证,是一个 开源项目,提供插件和 Skills,给 Claude Code、Codex 等工具增加本地 CAD 工作流。
不是画出来了才算数,而是能够改动的才重要
这个项目的价值,主要在于它的建模方法。

实际建模时,需要新建或修改一个 Python 脚本:使用 build123d 构造几何体,再由 cadgen 生成文件。底层 CAD 内核是 Open CASCADE,可以导出 STEP、STL、3MF、GLB 等格式。
官方给出的最简单例子是:定义一个宽度变量,用 bd.Box 创建实体,再用 @step 声明输出。除了模型文件之外,还可以保存生成该模型的程序代码。之后想调整厚度、孔径或零件位置,只要回到源代码处修改并重新生成即可。
这给 AI 建模提供了一个重要支点:设计是可以质疑和复审的。尺寸放在哪里、某一部分如何摆放,不必再对着图纸猜。
不过 STEP 文件本身并不包含完整的参数化建模历史信息。可持续变更的基础是 Python 源码;“导出 STEP”并不意味着保留了原生 CAD 软件的完整特征树。
把“看一眼”变成一种工作方式
模型创建完成后,项目会提供本地 CAD Viewer。带应用视图的程序可以看到交互式模型卡片;没有应用视图时,也可以通过浏览器查看。
官方对 CAD 技能的要求是:在创建或明显更改几何形状后,必须生成并检查一次快照,按需核对尺寸、间隙和拓扑;不成功的计算不能作为验证依据。
我更看重的也是这一点:AI 能写出建模代码并不是终点。生成、查看、检测和修改是否形成闭环,才会决定它到底能不能用。
项目还包含工程图纸、DXF 文件、标准件查找、3D 打印工作流,以及面向钣金、CNC 和注塑的 DFM 评估。

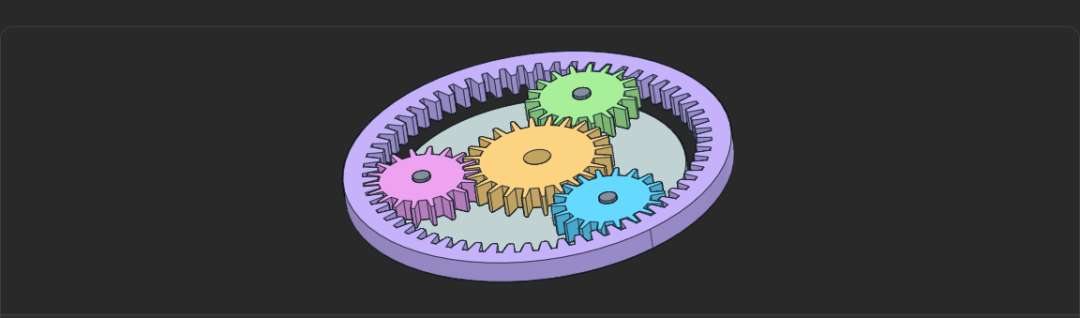

但 DFM Skill 也明确说明:这是一套有指引的审核程序,不是自动制造认证。哪些部分被测试了?依据什么标准?还有哪些没被检验?都需要交代清楚。一个看起来漂亮的齿轮模型,并不能证明这些齿轮真的能正常运转。
以一个小零件为例
官方建议直接把下面的信息发送给 Agent:
Install text-to-cad from https://github.com/earthtojake/text-to-cad
也可以按照 README 的说明,用 Claude Code 安装:
claude plugin marketplace add earthtojake/text-to-cad#latest
claude plugin install text-to-cad@earthtojake
先确认已经安装 uv,安装完成后重新启动应用。第一次运行需要联网下载 CAD 运行环境。官方安装命令针对 latest 分支;main 是开发分支,可能包含尚未发布的改动。在同一个应用里,插件和独立 Skills 选择一种安装即可,避免重复。
第一次使用时,最好给它一个明确任务,比如做一个小支架,标明尺寸和建模前提条件,要求保留 Python 源码、导出 STEP、检查孔距并展示模型。需要说明的是,这只是试用提示示例,并非本文实测结果。
不要一上来就让它设计整台机器。需求越明确,越容易判断 AI 是真的理解了限制条件,还是替你做了没有说出口的假设。
另外还有两点需要注意:项目默认会发送使用情况和崩溃报告,官方表示不会包含任何文件名、路径或提示文字,可以用 uvx cadgen telemetry off 关闭;在 Windows 11 上开启 Smart App Control 后,可能导致 CAD 内核无法加载,README 中提供了 WSL 等处理方式。
还要清楚一点:CAD 工具运行在本地,并不代表 Agent 所用模型的推理也在本地。
让 AI 发挥作用,也让结果能够保留
我认为 text-to-cad 适合把具体的创作需求转成可检验的模型,但它不能替人承担工程责任。
它的价值在于把需求、建模代码、几何文件和检验流程串了起来:AI 负责加速试验,人来审核限制条件并验证结果。
能生成一个模型确实热闹;能留下可修改的源码、说明哪些地方没有验证,才值得继续用下去。
仓库地址:https://github.com/earthtojake/text-to-cad
