嵌入式C语言编程技巧：使用结构体统一处理STM32通信与存储数据

在嵌入式开发中，我们经常需要处理不同类型数据的传输（如通过UART、SPI、I2C）与存储（如写入EEPROM或SPI Flash）。一个常见的挑战是：这些外设通常以字节为单位进行操作，而我们需要读写的可能是uint16_t、float、uint32_t等复合数据类型。手动拆分和组装这些数据不仅代码冗长，还容易出错。

本文将介绍一种基于C语言结构体的简易方法，可以极大地简化这一过程，并附带讨论与之相关的字节序（大小端）问题。

关于字节序（大小端）

在进行跨设备或跨协议的数据交换时，字节序是一个必须考虑的因素。本文主要讨论的Cortex-M内核同时支持大端和小端模式。

但在实际应用中，绝大多数Cortex-M芯片（包括ST的STM32全系列）在出厂时就被固化为小端（Little-Endian）模式，且不可更改。 其他厂商的芯片也大多如此。因此，在单一小端设备内部进行数据打包与解析，或在小端设备之间通信时，我们可以暂时忽略字节序转换问题。

以下是STM32各系列参考手册的佐证：

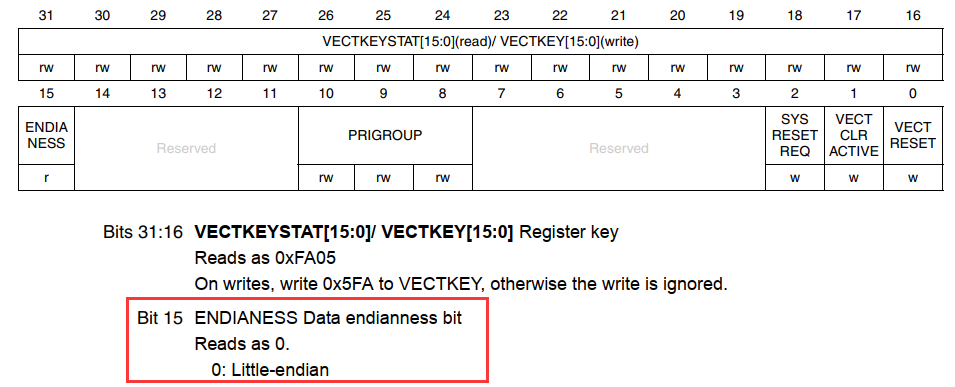

• F1系列：明确说明数据以小端格式存储。

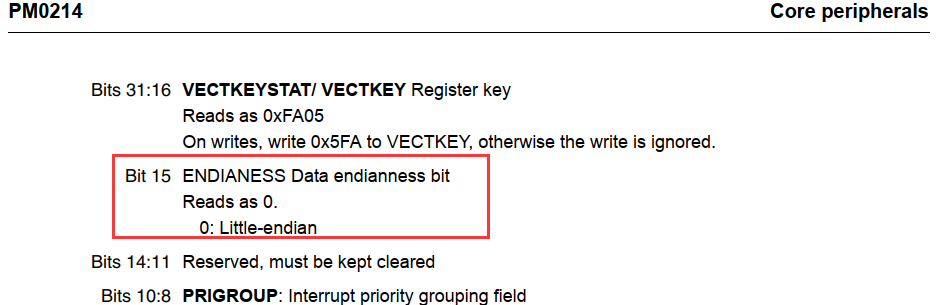

• F3/F4系列：同样指出存储器系统采用小端格式。

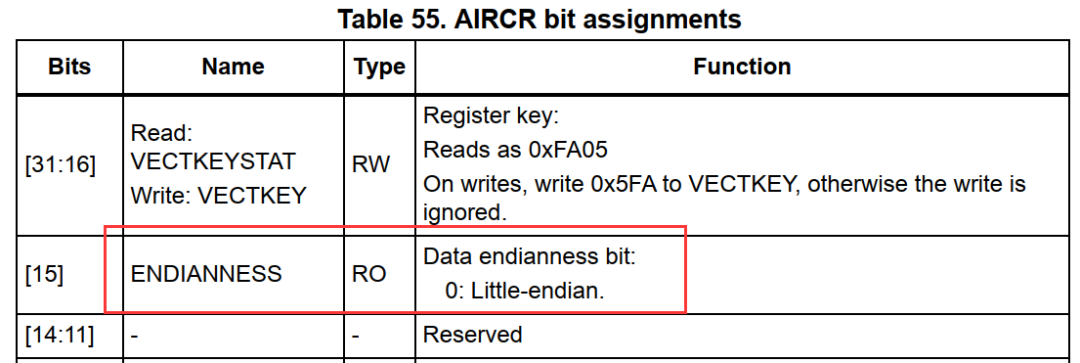

• F7/H7系列：延续了这一设计。


了解这一背景后，我们就可以专注于如何高效地组织数据。

方法核心：使用结构体封装数据

本方法的核心思想是：定义一个结构体，将需要传输或存储的所有数据成员封装在一起。这样，整个结构体变量在内存中就是一段连续的字节序列，可以直接用于字节读写操作。

1. 应用于数据存储（如EEPROM、Flash）

假设我们需要向SPI Flash存储一个配置参数集合，包含一个字节、一个短整型和一个浮点数。

首先，定义结构体：

typedef struct {
    uint8_t  status;
    uint16_t counter;
    float    voltage;
} Config_T;

Config_T g_tConfig;

写入时，可以直接将结构体变量的地址强制转换为uint8_t*指针，并以其大小为长度进行写入：

// 假设 spiFlash_Write 函数原型为： spiFlash_Write(uint32_t addr, uint8_t *pBuf, uint32_t len)
spiFlash_Write(SAVE_ADDR, (uint8_t*)&g_tConfig, sizeof(Config_T));

读取时，采用类似的方式：

// 假设 spiFlash_Read 函数原型为： spiFlash_Read(uint32_t addr, uint8_t *pBuf, uint32_t len)
spiFlash_Read(SAVE_ADDR, (uint8_t*)&g_tConfig, sizeof(Config_T));
// 之后即可直接访问成员
// uint16_t cnt = g_tConfig.counter;

2. 应用于数据通信（以UART为例）

在通信协议设计中，这种方法尤为高效。例如，主机需要向从机发送一帧包含多种数据类型的数据，格式如下：	起始符	CO2值	PM2.5值	湿度值	温度值	参数	结束符1	结束符2
1字节	2字节	2字节	2字节	4字节	4字节	1字节	1字节

我们可以定义一个与之完全对应的结构体：

typedef struct {
    uint8_t  ucStart;        // 起始符，例如 ‘$'
    uint16_t usCO2;
    uint16_t usPM25;
    uint16_t usHumidity;
    float    fTemperature;   // 温度值
    uint32_t ulParam;
    uint8_t  ucEnd1;         // 结束符1，例如 ‘\r’
    uint8_t  ucEnd2;         // 结束符2，例如 ‘\n’
} UART_FRAME_T;

UART_FRAME_T g_tTxFrame; // 发送帧

主机发送时，直接将结构体作为字节流发出：

// 假设 comSendBuf 函数原型为： comSendBuf(uint8_t com, uint8_t *pBuf, uint16_t len)
comSendBuf(COM1, (uint8_t*)&g_tTxFrame, sizeof(UART_FRAME_T));

从机接收时，在接收缓冲区上定义同样的结构体指针，即可直接访问各个字段：

uint8_t uartRxBuf[128];
UART_FRAME_T *pRxFrame;

// 将接收缓冲区的地址强制转换为结构体指针
pRxFrame = (UART_FRAME_T *)uartRxBuf;

// 现在可以直接像访问结构体一样访问协议数据
uint16_t co2_value = pRxFrame->usCO2;
float temp_value   = pRxFrame->fTemperature;

这种方法避免了手动解析每一个字段的繁琐操作，极大地提高了代码的简洁性和可维护性，是进行嵌入式通信协议处理的实用技巧。

完整代码示例

以下是一个模拟通过两个串口（COM1发送，COM2接收）进行数据帧收发的简单例程，演示了上述结构体方法的完整应用。

#include <stdint.h>
#include <string.h>
// 假设必要的硬件驱动头文件已包含

/* 定义通信帧结构体 */
typedef struct {
    uint8_t  ucStart;
    uint16_t usCO2;
    uint16_t usPM25;
    uint16_t usHumidity;
    float    fTemperature;
    uint32_t ulParam;
    uint8_t  ucEnd1;
    uint8_t  ucEnd2;
} UART_FRAME_T;

/* 全局变量定义 */
UART_FRAME_T g_tTxFrame;          // 发送帧（用于COM1）
UART_FRAME_T *pRxFrame;           // 接收帧指针（用于COM2）
uint8_t      rxBuffer[128];       // 原始接收缓冲区
uint8_t      rxStatus = 0;        // 接收状态机状态
uint8_t      rxIndex = 0;         // 缓冲区索引

int main(void) {
    uint8_t key;
    uint8_t uartByte;
    float testTemp = 0.11f;

    /* 硬件初始化 */
    bsp_Init();
    pRxFrame = (UART_FRAME_T *)rxBuffer; // 将缓冲区映射为结构体

    /* 主循环 */
    while (1) {
        bsp_Idle(); // 处理休眠、看门狗等

        /* 按键K1触发发送 */
        key = bsp_GetKey();
        if (key == KEY_DOWN_K1) {
            // 填充发送帧数据
            g_tTxFrame.ucStart = ‘$’;
            g_tTxFrame.usCO2 = 1;
            g_tTxFrame.usPM25 = 2;
            g_tTxFrame.usHumidity = 3;
            g_tTxFrame.fTemperature = testTemp++;
            g_tTxFrame.ulParam = 5;
            g_tTxFrame.ucEnd1 = ‘\r’;
            g_tTxFrame.ucEnd2 = ‘\n’;

            // 以字节流形式发送整个结构体
            comSendBuf(COM1, (uint8_t*)&g_tTxFrame, sizeof(UART_FRAME_T));
            printf(">> 数据帧发送完成。\r\n");
        }

        /* 从COM2接收并解析数据 */
        if (comGetChar(COM2, &uartByte)) {
            switch (rxStatus) {
                case 0: // 等待起始符
                    if (uartByte == ‘$’) {
                        memset(rxBuffer, 0, sizeof(rxBuffer));
                        rxBuffer[rxIndex++] = uartByte;
                        rxStatus = 1;
                    }
                    break;

                case 1: // 接收数据体
                    rxBuffer[rxIndex] = uartByte;
                    // 检查是否接收到完整的帧（以\r\n结尾）
                    if (rxIndex >= 1 && rxBuffer[rxIndex-1] == ‘\r’ && rxBuffer[rxIndex] == ‘\n’) {
                        // 接收完成，通过结构体指针直接访问数据
                        printf("<< 接收到数据帧：\r\n");
                        printf("   CO2: %d\r\n", pRxFrame->usCO2);
                        printf("   PM2.5: %d\r\n", pRxFrame->usPM25);
                        printf("   湿度: %d\r\n", pRxFrame->usHumidity);
                        printf("   温度: %.2f\r\n", pRxFrame->fTemperature);
                        printf("   参数: %lu\r\n", pRxFrame->ulParam);
                        printf("\r\n");

                        // 重置状态，准备接收下一帧
                        rxStatus = 0;
                        rxIndex = 0;
                    } else {
                        rxIndex++;
                        // 简单防止缓冲区溢出
                        if (rxIndex >= sizeof(rxBuffer)) {
                            rxStatus = 0;
                            rxIndex = 0;
                        }
                    }
                    break;

                default:
                    rxStatus = 0;
                    break;
            }
        }
    }
    return 0;
}

总结

通过使用C语言结构体来映射通信协议或存储格式，我们可以将一段内存字节流直接转化为有组织的、易于访问的强类型数据，反之亦然。这种方法在嵌入式系统编程中具有显著优势：

1. 代码简洁：省去了大量的移位、掩码和拼接操作。
2. 易于维护：协议格式或存储结构的变更，只需修改结构体定义即可。
3. 逻辑清晰：数据访问方式直观（frame->sensorValue）。

需要注意的要点：

• 字节对齐：编译器可能会在结构体成员间插入填充字节以保证对齐。在跨平台或严格遵循字节协议的场景下，需要使用编译器指令（如GCC的__attribute__((packed))）来强制结构体紧凑排列。
• 字节序：如前所述，本文方法在双方均为小端设备时可直接使用。若与大端设备或网络协议（如TCP/IP）通信，则必须在打包或解包前进行必要的字节序转换（如使用htonl、ntohl等函数）。
• 数据填充：确保接收缓冲区或存储区的大小至少等于结构体的大小。

掌握这一技巧，能让你在处理嵌入式系统的数据交换与持久化时更加得心应手。
