[C/C++] MR-library：面向MCU的轻量级设备框架，提供标准化接口与低资源占用

来源：https://gitee.com/MacRsh/mr-library

MR-library（简称MR框架）是一款专为资源受限的嵌入式系统（尤其是MCU）设计的轻量级设备框架。它充分考虑了嵌入式开发在资源与性能上的特殊需求，通过提供一套标准化的设备管理层，将应用程序与底层硬件驱动解耦，从而显著降低了嵌入式应用开发的门槛与复杂度，帮助开发者高效构建稳定、可移植的应用程序。

该框架为开发者抽象出统一的设备操作接口，包括开启(open)、关闭(close)、控制(ioctl)、读(read)、写(write) 等。应用程序只需调用这些标准接口访问设备，无需关心底层驱动的具体实现细节，这有助于提升代码的整洁性与可维护性。更重要的是，当硬件平台更换时，开发者仅需为新硬件适配底层驱动，应用程序代码即可实现无缝迁移，极大地提升了软件的可重用性与项目的可扩展性。

关键特性

• 标准化的设备访问接口：统一的open/close/read/write/ioctl操作模型。
• 应用程序与驱动解耦：应用层不依赖具体驱动实现，便于移植和维护。
• 开发简化：同时简化了底层驱动开发和上层应用程序开发。
• 轻量高效：核心框架代码精简，对ROM/RAM资源占用极低。
• 模块化设计：各组件解耦，支持独立开发与功能裁剪，硬件迁移成本极低。
• 环境兼容：支持在无操作系统的裸机环境和RTOS等操作系统环境下运行。

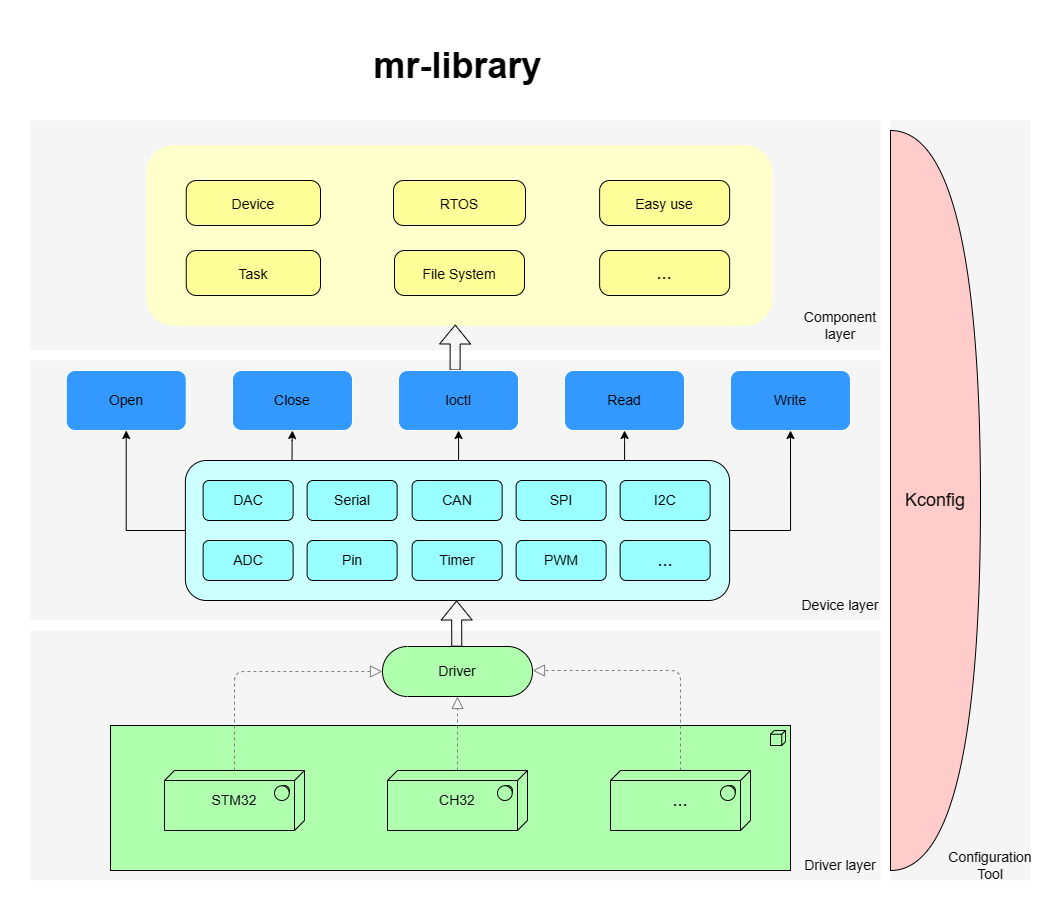

主要组成

• 设备框架：提供标准设备访问接口。
• 内存管理：提供动态内存管理模块。
• 工具库：包含链表、队列、平衡二叉树等常用数据结构。
• 功能组件：各类可选的软件组件。

标准化设备接口

所有设备操作均通过以下核心接口完成，这种设计思想与Linux设备驱动模型有异曲同工之妙，但在资源占用上做了极致优化，更适合单片机环境。

接口	描述
mr_dev_register	注册设备
mr_dev_open	打开设备
mr_dev_close	关闭设备
mr_dev_ioctl	控制设备
mr_dev_read	从设备读取数据
mr_dev_write	向设备写入数据

使用示例：

struct mr_spi_dev spi_dev;

int main(void)
{
    /* 注册SPI10设备（CS低电平有效）到SPI1总线上 */
    mr_spi_dev_register(&spi_dev, "spi1/spi10", 0, MR_SPI_CS_ACTIVE_LOW);

    /* 打开SPI1总线下的SPI10设备 */
    int ds = mr_dev_open("spi1/spi10", MR_OFLAG_RDWR);

    /* 发送数据 */
    uint8_t wr_buf[] = {0x01, 0x02, 0x03, 0x04};
    mr_dev_write(ds, wr_buf, sizeof(wr_buf));

    /* 接收数据 */
    uint8_t rd_buf[4] = {0};
    mr_dev_read(ds, rd_buf, sizeof(rd_buf));

    /* 关闭设备 */
    mr_dev_close(ds);
}

配置工具

MR-library 集成了 Kconfig 可视化配置工具，开发者无需深入源码即可完成功能裁剪与参数配置，这对于复杂的嵌入式C语言工程项目管理尤为便捷。

Kconfig 会根据工程中的配置文件自动生成一个层级式的配置菜单界面。开发者通过方向键和回车键即可轻松选择需要启用的功能组件，并设置相关参数。

通过修改参数，可以快速裁剪出符合项目需求的轻量级库。配置完成后，运行配套的 Python 脚本即可自动生成最终的项目配置文件 mr_config.h。

目录结构

名称	描述
bsp	板级支持包
components	组件
device	设备文件
document	文档
driver	驱动文件
include	库头文件
source	库源文件
Kconfig	配置文件
kconfig.py	自动配置脚本
LICENSE	许可证

开始使用

配置 Kconfig 环境

注：Kconfig 工具并非强制使用，但极力推荐，其安装配置快捷，且能极大提升开发效率。

1. 检查Python环境：在命令行中运行 python --version 检查Python版本（Kconfig 依赖 python，若未安装请先行安装）。
2. 安装Kconfiglib：在命令行中执行以下命令进行安装。

   python -m pip install windows-curses
   python -m pip install kconfiglib

3. 验证安装：在命令行中运行 menuconfig -h，若显示帮助信息则表示安装成功。

将框架导入工程

1. 获取源码：从 Gitee 或 Github 仓库下载最新版本源码。
2. 放置源码：将源码解压并放置到您的工程目录中。以STM32工程为例：

   工程目录/
   ├── .mxproject
   ├── Core/
   ├── Drivers/
   ├── MDK-ARM/
   └── mr-library/  <-- 将源码放在这里

3. BSP配置：如果使用的芯片已有适配的BSP，请参考对应BSP的教程完成配置。
4. 精简目录：移除工程不需要的目录，如 bsp、document、module（若无需Git管理，也可删除 .git 文件夹）。精简后目录如下：

   工程目录/
   ├── .mxproject
   ├── Core/
   ├── Drivers/
   ├── MDK-ARM/
   └── mr-library/
       ├── device/
       ├── driver/
       ├── include/
       ├── source/
       └── ...

5. 添加文件到IDE：将 source、device、driver 目录下的所有源文件添加到IDE工程中（大部分IDE可自动识别）。

配置菜单选项

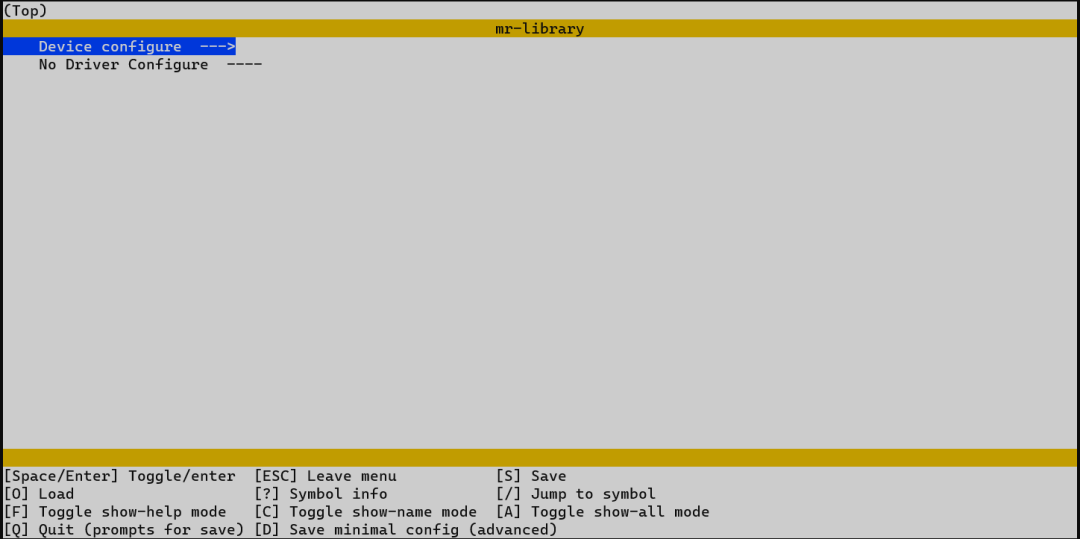

1. 在 mr-library 目录下打开命令行，运行 menuconfig 进入配置界面。

   注：添加对应芯片的驱动后，菜单中将显示 Device configure 和 Driver configure 选项。

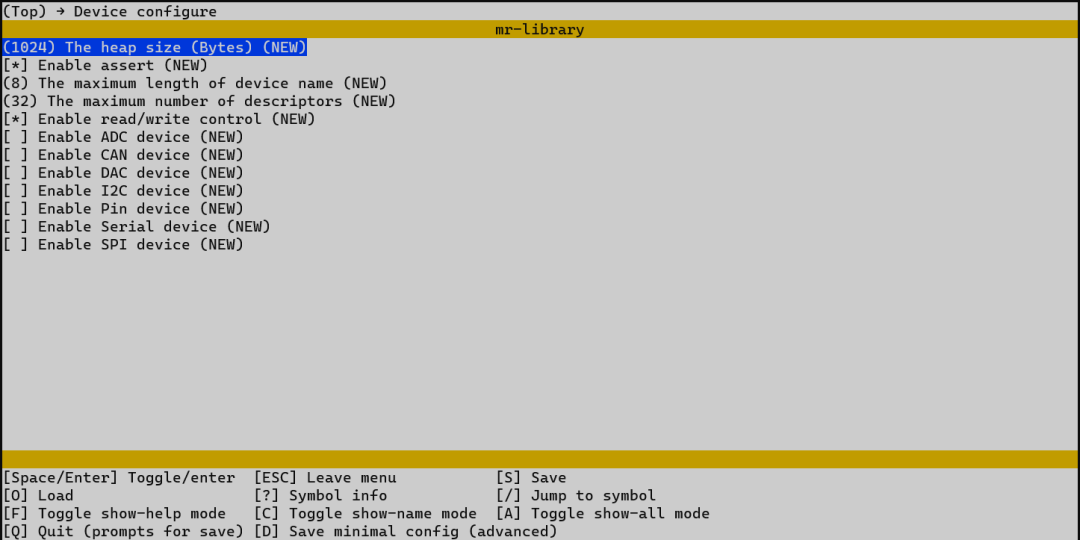

2. 选中 Device configure 回车进入，根据需求配置功能模块。
3. 配置完成后，按 Q 键退出，并按 Y 保存配置。

生成配置文件

1. 在 mr-library 目录下的命令行中，运行 python kconfig.py 脚本，自动生成 mr_config.h 配置文件。

添加包含路径与初始化

1. 添加头文件路径：在编译器设置中添加 mr-library 的 include 目录路径。
2. 配置自动初始化（GCC）：在工程的链接脚本文件（如 link.ld）中添加以下代码段：

   /* mr-library auto init */
   . = ALIGN(4);
   _mr_auto_init_start = .;
   KEEP(*(SORT(.auto_init*)))
   _mr_auto_init_end = .;

   注：Keil、IAR等IDE若自动生成链接脚本，通常可跳过此步。

3. 启用GNU语法（非GCC编译器）：例如在Keil中，对于AC5或AC6编译器，需在选项设置中启用GNU扩展语法。

4. 包含头文件与初始化：在工程的 main.c 文件中：

   #include "include/mr_lib.h"

   int main(void)
   {
       mr_auto_init(); // 框架自动初始化
       // ... 用户代码
   }

实践：点亮一个LED

#include "include/mr_lib.h"

/* 定义LED引脚（以STM32的PC13为例） */
#define LED_PIN_NUMBER                  45

int main(void)
{
    /* 自动初始化 */
    mr_auto_init();

    /* 打开PIN设备 */
    int ds = mr_dev_open("pin", MR_OFLAG_RDWR);

    /* 设置要控制的引脚号 */
    mr_dev_ioctl(ds, MR_CTL_PIN_SET_NUMBER, mr_make_local(int, LED_PIN_NUMBER));
    /* 设置引脚为推挽输出模式 */
    mr_dev_ioctl(ds, MR_CTL_PIN_SET_MODE, mr_make_local(int, MR_PIN_MODE_OUTPUT));

    while(1)
    {
        /* 点亮LED（输出高电平） */
        mr_dev_write(ds, mr_make_local(uint8_t, MR_PIN_HIGH_LEVEL), sizeof(uint8_t));
        mr_delay_ms(500);
        /* 熄灭LED（输出低电平） */
        mr_dev_write(ds, mr_make_local(uint8_t, MR_PIN_LOW_LEVEL), sizeof(uint8_t));
        mr_delay_ms(500);
    }
}

实践：输出“Hello World”

#include "include/mr_lib.h"

int main(void)
{
    /* 自动初始化 */
    mr_auto_init();

    /* 打开Serial-1设备（假设为串口1） */
    int ds = mr_dev_open("serial1", MR_OFLAG_RDWR);

    /* 向串口输出 "Hello World" */
    mr_dev_write(ds, "Hello World\r\n", sizeof("Hello World\r\n") - 1); // 注意长度计算

    while(1);
}
