本文将探讨如何在 Nginx 中实现 WebSocket 的反向代理。在开始配置之前，我们先来简单了解一下 WebSocket 协议，知其然亦知其所以然。
Websocket 介绍
WebSocket 提供了一种在单个 TCP 连接上进行全双工通信的方法，这对于实时应用（如聊天室、在线游戏等）非常有用，是目前广泛使用的一种 Web 通讯方式。与 HTTP 协议相比，它最大的优势在于服务端可以主动推送数据，无需客户端轮询，从而能及时地向客户端反映服务端的变化。
WebSocket 具有以下核心特点：
- 持久连接：连接建立后无需重复握手，数据以帧的形式传输。
- 低延迟：相比 HTTP 长轮询，WebSocket 减少了数据传输延迟。
- 高效性：传输数据量更小，适合高频实时通信。
目前主流的开发语言如 Java、Python、Node.js、Go 等，都提供了对 WebSocket 的原生支持，开发成本低，易于上手。

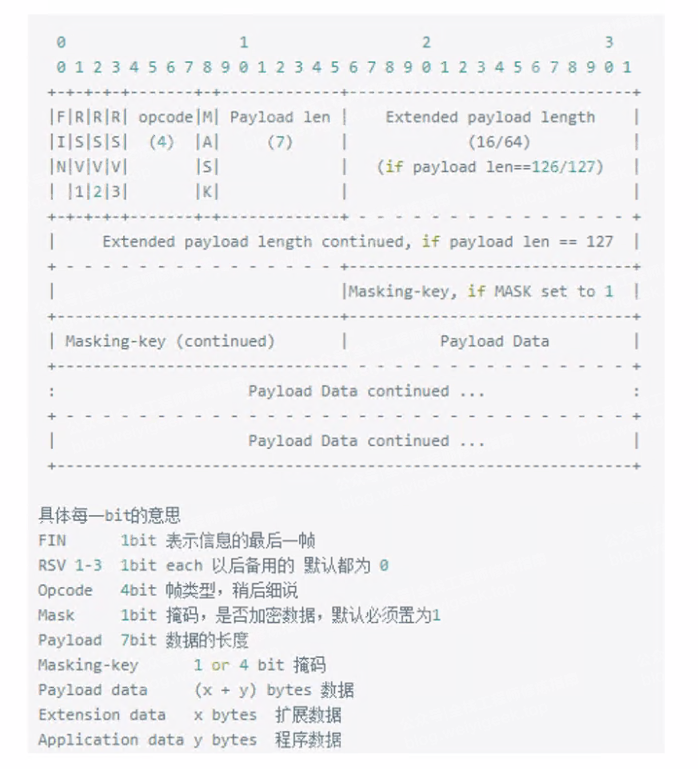

WebSocket 协议帧的基本结构如下图所示：
让我们来解析一下这个帧结构中的关键字段：
FIN 位：用于表示这是当前帧的最后一部分。当 FIN 设置为 1 时，表示这是一个完整的消息；如果为 0，则表示还有更多的数据片段需要接收。RSV1、RSV2 和 RSV3：保留位，用于自定义扩展，值为 0 时表示不使用这些扩展。Opcode：用于表示帧的类型，例如文本、二进制数据或连接关闭等。若接收到未知的 opcode，则会关闭连接。常见值有：
- 0x0：表示一个继续帧（Continuation Frame）。
- 0x1：表示一个文本帧（Text Frame）。
- 0x2：表示一个二进制帧（Binary Frame）。
- 0x8：表示一个连接关闭帧（Connection Close Frame）。
- 0x9：表示一个 Ping 帧。
- 0xA：表示一个 Pong 帧。
MASK 掩码位：表示帧中数据是否经过掩码处理。客户端发出的数据帧必须经过掩码处理（值为 1），服务端发出的帧则无需掩码（值为 0）。当值为 1 时，会附带一个 4 字节的掩码密钥用于解码数据。Payload length：表示负载数据的字节数。它可能是 7 位、7+16 位或 7+64 位：
- 如果值为 0 到 125，则直接表示负载长度。
- 如果值为 126，则后续两个字节表示实际的负载长度。
- 如果值为 127，则后续八个字节表示实际的负载长度。
Extended Payload Length：扩展负载长度字段，当 Payload length 为 126 或 127 时使用，用于存放实际的长度值。Masking-key：掩码密钥，当 MASK 位为 1 时存在，占用 4 个字节。Payload Data：实际传输的数据内容。
知识扩展：WebSocket 也有一些局限性，例如数据分片是有序的，不支持原生的多路复用（但可通过扩展实现），且协议原生不支持压缩（同样可通过 RFC 7692 扩展实现）。
Websocket 反向代理指令
在 Nginx 中配置 WebSocket 反向代理，主要依赖于 ngx_http_proxy_module 模块。其配置思路与 HTTP 反向代理相似，但有几个关键指令必须设置，以确保协议能够正确升级：
# 设置 HTTP 版本为 1.1，这是 WebSocket 握手所必需的
proxy_http_version 1.1;
# 设置 WebSocket 协议升级头
proxy_set_header Upgrade $http_upgrade;
# 将 connection 头设置为 "upgrade"，以完成 WebSocket 的升级握手
proxy_set_header Connection "upgrade";
上图展示了 WebSocket 握手过程中关键的请求与响应头部。除了上述 Nginx 需要设置的头部，WebSocket 协议本身还定义了一些特定的头部：
Sec-WebSocket-Version：客户端声明其使用的 WebSocket 协议版本（如 13）。Sec-WebSocket-Extensions：用于协商本次连接要使用的扩展，如压缩。Sec-WebSocket-Key：客户端发送的一个随机生成的密钥，用于服务端验证。Sec-WebSocket-Protocol：用于协商应用子协议（如 chat）。Sec-WebSocket-Accept：服务端对客户端 Key 计算后的响应密钥，用于完成握手验证。
实践演示
接下来，我们通过一个完整的例子来演示如何配置 Nginx 反向代理 WebSocket。
步骤 01. 准备 WebSocket 服务端环境
我们使用 Python 的 websockets 库快速创建一个简单的回声服务端，它会将客户端发送的消息原样返回。
# 安装必要的依赖
pip install websockets -i https://mirrors.aliyun.com/pypi/simple/ --trusted-host mirrors.aliyun.com
# 创建 WebSocket 服务器脚本
tee websocket_server.py <<EOF
import asyncio
import logging
from datetime import datetime
import websockets
from websockets.server import serve
# 设置日志
logging.basicConfig(level=logging.INFO)
logger = logging.getLogger(__name__)
async def echo_handler(websocket):
"""处理 WebSocket 连接，将客户端发送的消息原样返回"""
client_address = websocket.remote_address
logger.info(f"客户端连接成功: {client_address}")
try:
async for message in websocket:
# 记录接收到的消息
logger.info(f"收到来自 {client_address} 的消息: {message}")
# 构建响应消息（原样返回客户端发送的内容）
timestamp = datetime.now().strftime("%Y-%m-%d %H:%M:%S.%f")[:-3]
response = f"[{timestamp}] 服务端消息: {message}"
# 发送响应
await websocket.send(response)
logger.info(f"发送响应到 {client_address}: {response}")
except websockets.exceptions.ConnectionClosed as e:
logger.info(f"客户端断开连接: {client_address}, 原因: {e}")
except Exception as e:
logger.error(f"处理客户端 {client_address} 时发生错误: {e}")
await websocket.close(code=1011, reason=str(e))
async def main():
"""启动 WebSocket 服务器"""
host = "0.0.0.0"
port = 8765
logger.info(f"启动 WebSocket 服务器在 ws://{host}:{port}")
logger.info("按 Ctrl+C 停止服务器")
# 启动服务器
async with serve(
echo_handler,
host,
port,
ping_interval=20,
ping_timeout=20,
close_timeout=10,
) as server:
await server.wait_closed()
if __name__ == "__main__":
try:
asyncio.run(main())
except KeyboardInterrupt:
logger.info("服务器已停止")
EOF
# 启动 WebSocket 服务器
python3 websocket_server.py
步骤 02. 测试 WebSocket 服务

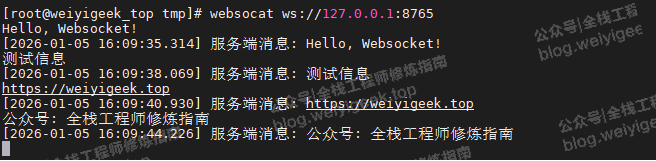

在另一台 Linux 服务器上，可以使用 websocat 工具测试刚启动的服务是否正常。
# 下载并安装 websocat 工具
wget https://github.com/vi/websocat/releases/download/v1.14.0/websocat.x86_64-unknown-linux-musl
mv websocat.x86_64-unknown-linux-musl /usr/local/bin/websocat
chmod +x /usr/local/bin/websocat
# 连接测试
websocat ws://127.0.0.1:8765
步骤 03. 配置 Nginx 反向代理
现在，我们来配置 Nginx 作为反向代理，并使其同时支持 ws (WebSocket) 和 wss (WebSocket Secure) 协议。这里我们复用之前学过的 SSL/TLS 配置。
tee /usr/local/nginx/conf.d/server.conf <<'EOF'
# 定义后端 WebSocket 服务地址
upstream websocket_backend {
server 10.20.172.214:8765;
}
server {
listen 80;
# 监听 443 端口，启用 SSL
listen 443 ssl;
server_name server.weiyigeek.top;
default_type text/html;
# 开启 HTTP/2 支持
http2 on;
# 日志文件
access_log /var/log/nginx/server.log main;
error_log /var/log/nginx/server.err.log debug;
# SSL 证书配置
ssl_certificate /usr/local/nginx/certs/server.crt;
# 使用加密的私钥文件（需提供密码文件）
ssl_certificate_key /usr/local/nginx/certs/server_encrypted.key;
ssl_password_file /usr/local/nginx/certs/ssl_password.txt;
# 支持的 SSL/TLS 协议版本
ssl_protocols TLSv1.1 TLSv1.2 TLSv1.3;
# 加密套件
ssl_ciphers ECDHE-ECDSA-AES128-GCM-SHA256:ECDHE-RSA-AES128-GCM-SHA256:ECDHE-ECDSA-AES256-GCM-SHA384:ECDHE-RSA-AES256-GCM-SHA384:ECDHE-ECDSA-CHACHA20-POLY1305:ECDHE-RSA-CHACHA20-POLY1305:ECDHE:ECDH:AES:HIGH:EECDH+CHACHA20:EECDH+CHACHA20-draft:EECDH+AES128:RSA+AES128:EECDH+AES256:RSA+AES256:EECDH+3DES:RSA+3DES:DHE-RSA-AES128-GCM-SHA256:DHE-RSA-AES256-GCM-SHA384:!NULL:!aNULL:!eNULL:!EXPORT:!PSK:!ADH:!DH:!DES:!MD5:!RC4;
ssl_session_cache shared:SSL:10m;
ssl_session_timeout 10m;
ssl_prefer_server_ciphers on;
# 强制使用 HTTPS 访问
add_header Strict-Transport-Security "max-age=31536000;includeSubDomains;preload" always;
# WebSocket 反向代理核心配置
location ^~ /ws {
proxy_pass http://websocket_backend;
proxy_http_version 1.1;
proxy_set_header Upgrade $http_upgrade;
proxy_set_header Connection "upgrade";
proxy_set_header Host $host;
proxy_read_timeout 60s; # 设置长连接超时时间
proxy_set_header X-Real-IP $remote_addr;
# 缓冲区配置，应对可能的消息突增
proxy_buffer_size 128k;
proxy_buffers 4 256k;
proxy_busy_buffers_size 256k;
}
}
EOF
步骤 04. 验证配置并测试

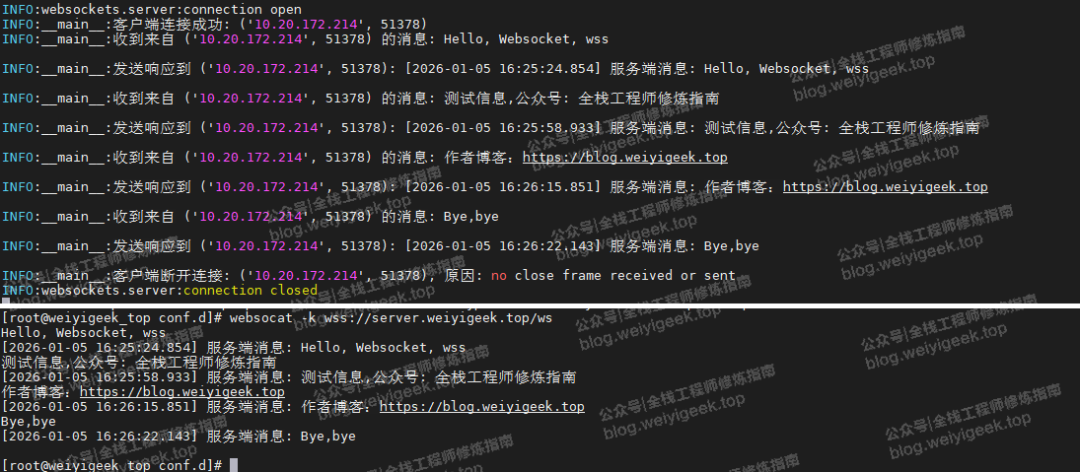

应用 Nginx 配置，并使用 websocat 分别通过 HTTP 和 HTTPS 测试反向代理。
# 检查配置并重载 Nginx
nginx -t && nginx -s reload
# 测试非 SSL 的 WebSocket 反向代理
websocat ws://server.weiyigeek.top/ws
# 测试 SSL 加密的 WebSocket (WSS) 反向代理
websocat -k wss://server.weiyigeek.top/ws
知识扩展：除了命令行工具，我们也可以在 Web 前端使用 JavaScript 连接到这个 WebSocket 服务。
// Connect to the WebSocket echo server
const socket = new WebSocket('wss://server.weiyigeek.top/ws');
// Connection opened
socket.addEventListener('open', (event) => {
console.log('Connected to echo server');
socket.send('Hello, WebSocket Echo Server!');
});
// Listen for echoed messages
socket.addEventListener('message', (event) => {
console.log('Echoed back:', event.data);
});
// Handle errors and close events
socket.addEventListener('error', (event) => {
console.error('WebSocket error:', event);
});
socket.addEventListener('close', (event) => {
console.log('Disconnected from echo server');
});
总结
本文介绍了 WebSocket 协议的基础原理，并通过一个完整的实践演示了如何使用 Nginx 配置 WebSocket 反向代理，涵盖了从搭建简易 Python 服务端到配置支持 ws/wss 协议的全过程。掌握这一配置，对于构建实时聊天、在线协作、游戏等需要双向通信的 Web 应用至关重要。希望这篇实践指南能帮助你顺利部署自己的 WebSocket 服务。如果你想与更多开发者交流此类网络与系统配置经验，欢迎到 云栈社区 参与讨论。
