嵌入式开发必备：5种经典模拟电路工作原理与应用实例解析

模拟电路是连接数字世界与物理世界的桥梁，在嵌入式系统中扮演着至关重要的角色。无论是电源转换、信号调理还是高频信号产生，都离不开这些基础而强大的电路单元。本文将详细解析嵌入式系统中五种最常用模拟电路的工作原理、设计要点及其典型应用场景，帮助开发者深入理解其底层逻辑。

桥式整流电路

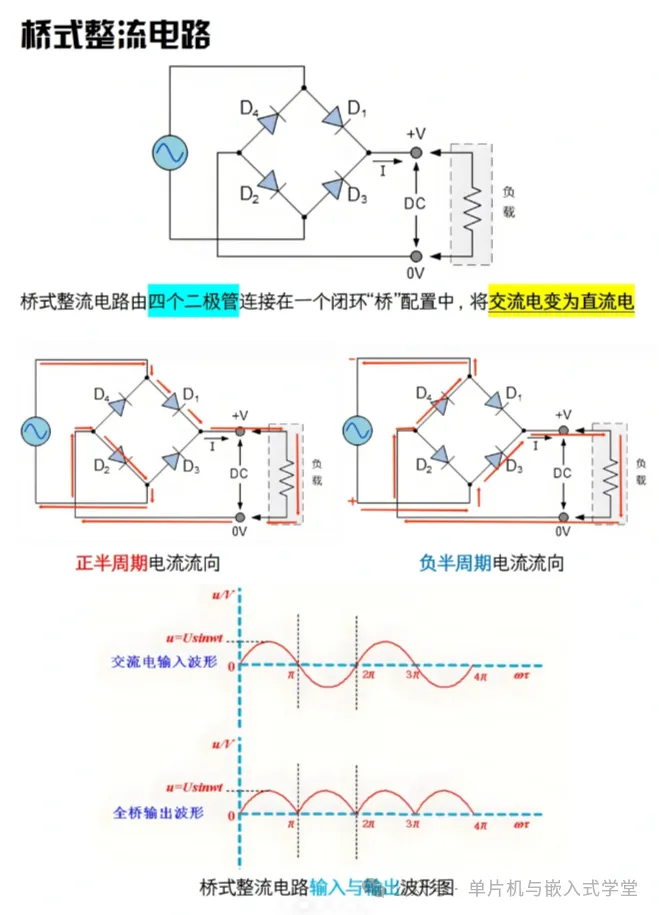

桥式整流电路，又称全桥整流电路，其核心功能是将交流电（AC）高效地转换为直流电（DC）。它由四个二极管以桥式结构连接而成。

工作原理：

• 正半周期：交流电正半周时，电流流经二极管D1、负载电阻，再经二极管D3返回。此时D2和D4处于反向截止状态。
• 负半周期：交流电负半周时，电流流经二极管D2、负载电阻，再经二极管D4返回。此时D1和D3处于反向截止状态。

通过四个二极管的交替导通，无论输入交流电的极性如何，流过负载的电流方向始终一致，从而将输入的正弦波交流电转换为脉动的直流电。相比于半波整流，桥式整流充分利用了交流电的正负两个半波，效率更高，输出电压波形更平滑。

微分和积分电路

微分与积分电路是基于电阻（R）和电容（C）的RC电路实现的两种基本信号变换电路，在信号处理和波形整形中应用广泛。

积分电路

积分电路的输出电压与输入电压的积分成正比。在电路中，电阻串联在主回路，电容并联在输出端与地之间。当输入为矩形波时，电容的充放电特性会将其转换为三角波。

设计要点：积分电路的时间常数 τ = RC 应大于或等于10倍的输入脉冲宽度，以确保电容有充足的时间进行充放电，实现良好的积分效果。这部分关于信号变换的理论基础对于理解电路行为至关重要。

微分电路

微分电路的输出电压与输入电压的变化率（微分）成正比。其结构与积分电路相反：电容串联在输入主回路，电阻并联在输出端与地之间。它能将矩形波输入转换为对应上升沿和下降沿的尖峰脉冲。

设计要点：微分电路的时间常数 τ = RC 应小于或等于1/10倍的输入脉冲宽度，以使电容的充放电速度远快于输入信号的变化，从而捕捉到信号的突变沿。

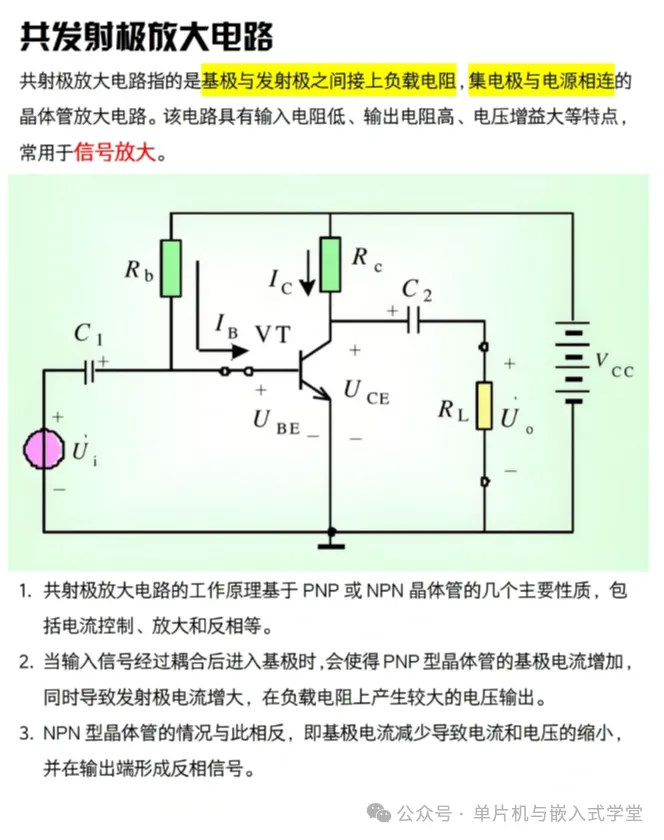

共发射极放大电路

共发射极放大电路是最基本、最常用的晶体管放大电路配置之一，以其较高的电压放大倍数而闻名。

电路特点：

1. 反相放大：输入信号与输出信号相位相差180度。当输入信号使基极电流增大时，集电极电流也增大，导致集电极电阻上的压降增大，从而使集电极输出电压降低。
2. 高电压增益：通过合理选择集电极电阻 Rc 和静态工作点，可以获得几十到几百倍的电压放大倍数。
3. 中等的输入/输出阻抗：其输入阻抗高于共基极电路，输出阻抗低于共集电极电路，在多级放大器中易于实现级间匹配。

该电路广泛应用于小信号电压放大的场合，例如传感器输出信号的预处理放大。

RC滤波电路

RC滤波电路利用电阻和电容对不同频率信号的响应差异，来滤除或衰减信号中不需要的频率成分，在电源去耦和信号净化中必不可少。

常见的π型RC滤波电路由两个电容和一个电阻组成。在电源电路中，它接在整流电路之后，能有效平滑脉动直流电，滤除交流纹波。

• C1 进行初步滤波，滤除高频噪声。
• R1 和 C2 构成一个低通滤波器，进一步衰减剩余的纹波。

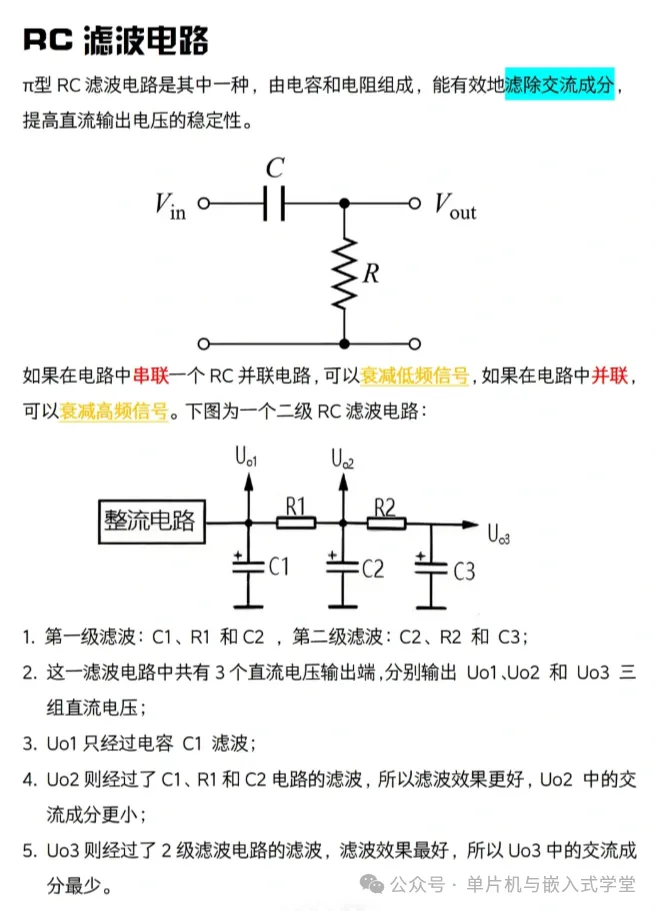

如图所示的多级滤波电路，能提供更优异的滤波性能。输出端 Uo3 经过了C1、R1、C2和R2、C3两级滤波，其直流电压最纯净，交流纹波成分最少。这种对信号频率成分的选择性处理，是许多信号与系统应用的基础。

LC振荡电路

LC振荡电路用于产生特定频率的高频正弦波信号，是无线电发射、接收以及时钟信号源的核心。

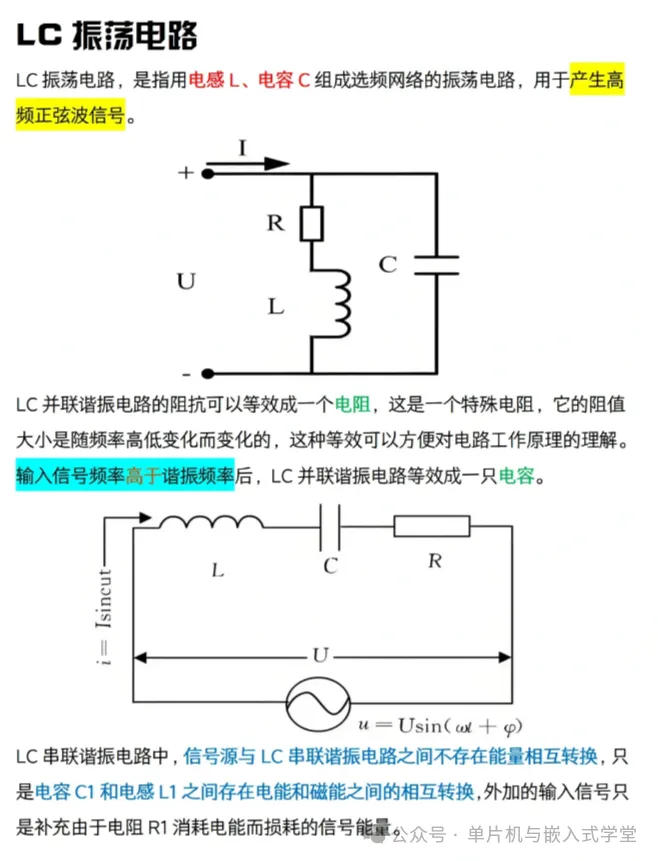

电路由电感L和电容C并联或串联构成一个谐振回路。其核心原理是电感和电容之间的能量交换：电场能（存储在电容中）与磁场能（存储在电感中）周期性相互转换，形成振荡。

• LC并联谐振电路：在谐振频率点时，其阻抗达到最大，且呈纯阻性。频率高于谐振点时，电路呈容性；低于谐振点时，电路呈感性。常用于选频放大器的负载。
• LC串联谐振电路：在谐振频率点时，其阻抗达到最小，电流最大。常用于带通滤波或吸收特定频率的干扰。

通过引入有源器件（如晶体管）来补充电阻带来的能量损耗，就能构成一个可持续振荡的正弦波振荡器。

掌握这五种模拟电路是嵌入式硬件设计的基石。从电源的诞生（整流、滤波），到微弱信号的增强（放大），再到信号的处理（微分、积分）与产生（振荡），它们构成了电子系统正常运作的完整链条。希望本文的解析能帮助你更好地理解和运用这些经典电路。如果你有更多关于电路设计的疑问或心得，欢迎在云栈社区与广大开发者一同交流探讨。
