Nginx+LVS+Keepalived构建百万并发负载均衡与高可用架构实践

高并发处理能力是大型系统架构的核心挑战之一。本文将详细解析如何利用 Nginx、LVS 和 Keepalived 这一经典组合，构建能够支撑百万级并发的负载均衡与高可用架构。

这套组合因其技术成熟、资源消耗轻量以及处理效率高等特点，在实践中被广泛采用，是应对海量流量冲击的可靠方案。

架构全景与组合价值

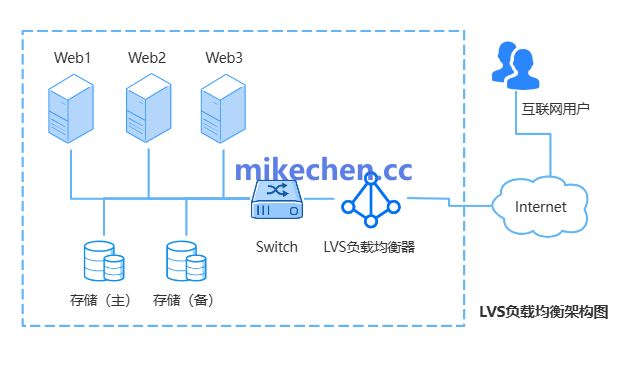

在典型的百万并发架构中，Nginx、LVS（Linux Virtual Server）与 Keepalived 各司其职，协同工作。一个常见的部署层次如下：

┌──────── CDN ────────┐
│
┌──▼───┐           ┌──▼───┐
│  VIP  │ Keepalived │  VIP  │
└──┬───┘           └──┬───┘
   │     (VRRP)       │
┌───────▼──────────┐
│     LVS 主节点   │
└───────┬──────────┘
        │
┌───────▼──────────┐
│     LVS 备节点   │
└────────┬─────────┘
         │
┌──────────▼───────────┐
│     Nginx 集群       │
│ (10~50台可横向扩展) │
└──────────┬───────────┘
           │
┌────────▼─────────┐
│   业务服务集群   │
└──────────────────┘

在这个架构中，流量首先经过 CDN 加速，然后抵达由 Keepalived 保障高可用的 LVS 层，再分发到后端的 Nginx 集群，最终由 Nginx 将请求路由至具体的业务服务。这种分层设计清晰，便于扩展和维护。

LVS 层：四层流量分发引擎

LVS 工作在 OSI 模型的第四层（传输层），部署在网络边缘，专门负责处理海量的 TCP/UDP 并发连接并进行快速流量分发。

其最大优势在于工作在内核空间（Kernel Space），数据包转发效率极高，自身性能开销极小。因此，它非常适合作为整个系统的第一跳流量入口，单台 LVS 服务器就能支撑数十万甚至上百万的并发连接，是构建高并发架构的基石。关于如何设计这样的高并发架构，可以参考相关的系统设计专题。

为了实现 LVS 自身的高可用，避免单点故障，我们需要引入 Keepalived。

Keepalived：实现高可用与 VIP 漂移

Keepalived 基于 VRRP（虚拟路由冗余协议）协议，为 LVS 提供了虚拟 IP（VIP）管理器和故障转移能力。

在主备模式下，主 LVS 节点持有 VIP 并提供服务。Keepalived 会持续监控本机 LVS 服务状态。一旦主节点发生故障（如服务器宕机、网络中断或 LVS 服务停止），备节点上的 Keepalived 会立即检测到，并通过 VRRP 协议接管 VIP，从而将流量无缝切换到备用 LVS 节点，保障负载均衡层持续可用。其核心配置示例如下：

vrrp_instance VI_1 {
    state MASTER          # 初始状态为主
    interface eth0        # 绑定VIP的网卡接口
    virtual_router_id 51  # 虚拟路由器ID，主备须一致
    priority 100          # 优先级，主节点应高于备节点
    advert_int 1          # VRRP通告间隔(秒)
    authentication {
        auth_type PASS
        auth_pass 1111    # 认证密码
    }
    virtual_ipaddress {
        192.168.1.100     # 虚拟IP (VIP)
    }
}

Nginx 层：七层应用代理与精细控制

经过 LVS 四层分发后，流量到达 Nginx 集群。Nginx 工作在第七层（应用层），主要承担反向代理和更精细的负载均衡职责。

Nginx 的核心价值在于：

1. 协议终结：终结 HTTP/HTTPS 协议，减轻后端应用服务器的压力。
2. 智能路由：可以根据 URL、请求头、Cookie 等信息进行复杂的路由决策。
3. 流量治理：实现限流、缓存、动静分离、重写等高级功能。
4. 扩展性：Nginx 集群可以轻松横向扩展，只需在 LVS 的配置中添加后端 Real Server 即可。

典型的请求流向如下所示：

客户端请求
↓
VIP (192.168.1.100)
↓
LVS+Keepalived(主:192.168.1.10, 备:192.168.1.11)
↓ DR模式直回
Nginx1(192.168.1.20)  Nginx2(192.168.1.21) ...
↓
Tomcat1/应用集群

在这种模式下，LVS 通常采用 DR（Direct Routing）模式，数据包直接由后端 Nginx 服务器返回给客户端，极大地提升了转发效率。Nginx 作为核心的 Web 服务器和反向代理，其性能调优和配置管理是 运维 工作中的关键环节。

总结

通过 LVS（四层负载，高性能分发）、Keepalived（高可用，VIP漂移）和 Nginx（七层代理，精细控制）的组合，我们构建了一个层次清晰、能力互补、且具备高度可扩展性和可用性的架构。这个经典组合能够有效应对百万级并发场景，是许多互联网公司基础设施的坚实底座。
