数据中心SDN：思科ACI如何实现多目标BUM流量转发与负载均衡？

基于之前的笔记，由 anthropic-claude-opus-4.5 重构。

概述

在数据中心软件定义网络（SDN）领域，思科的应用中心基础设施（ACI）采用了独特的FTAG（Forwarding Tags）机制来处理BUM流量。与依赖PIM协议的传统网络架构不同，ACI完全不使用PIM协议，而是通过ISIS协议构建多棵以Spine交换机为树根的转发树来实现高效的负载均衡。

📚 参考文档：BRKACI-3545 - Mastering ACI Forwarding

---

1. FTAG 转发机制

1.1 基本概念

组件	说明
FTAG	Forwarding Tags，用于BUM流量转发的树结构
树根	Spine交换机
建立协议	ISIS
负载均衡	多棵FTAG树 + Hash算法

1.2 Flood 流量类型

• Link-local组播（224.0.0.x）
• 广播（Broadcast）
• L2组播（L2 Multicast）
• 未知单播（Unknown Unicast）

1.3 默认转发行为

默认：Flood in BD → 泛洪到BD内所有FD（Encaps）
例外：STP BPDU → 仅在FD/VLAN内泛洪（等同于EPG内泛洪）

---

2. VPC 环境下的多目标流量处理

2.1 DF（Designated Forwarder）机制

• 每对VPC Peer中，仅一个为DF（指定转发器），另一个为Non-DF。
• 此机制的核心目的是避免组播流量在VPC域内被重复转发。

2.2 组播源位置与转发行为

组播源位置	转发行为
VPC Peer 后端	流量始终本地转发到VPC
非 VPC 域	基于Hash算法选择某个VPC Peer作为DF进行转发

---

3. BD 级别 Flood 配置详解

3.1 L2 Unknown Unicast

模式	行为	适用场景
Flood	在BD内泛洪（目标TOR需存在该BD）	Silent L2 Host友好
Proxy	发送到Spine Proxy查询	减少泛洪流量

Proxy 模式处理流程

Spine 查询结果：
├── Known（已知）
│   ├── MAC 已知 → Fabric 二层桥接
│   └── IP 已知  → Fabric 三层路由（发送到Router MAC）
│
└── Unknown（未知）
    ├── L2 流量 → Drop
    └── L3 流量 → ARP Glean（Silent Host Tracking）

3.2 ARP Flooding

模式	行为
Flood	ARP在BD内泛洪（传统行为）
Unicast Routing	ARP Request以L3单播形式在Fabric内传递

Unicast Routing 模式的 Egress TOR 行为

Egress TOR 查询 (VRF, Target IP)：
├── Physical Port (PL) → ARP 在目标 FD 内泛洪
└── Virtual Port (VL)  → ARP 发送到目标 VTEP

需要开启 ARP Flooding 的典型场景

场景描述：Active/Standby高可用环境

• Standby IP/MAC已被Leaf学习。
• Source端对Standby的ARP表项超时后，会发起单播ARP Request。
• Standby设备通常不响应发往自身的单播ARP（仅Active设备响应）。

解决方案：开启ARP Flooding，使ARP Request在BD内广播，从而让Active设备能够响应。

⚠️ 对于K8s环境，由于服务器IP/MAC地址频繁变化，通过延长Source端的ARP老化时间来规避此问题通常不合理。

3.3 Multi Destination Flooding

模式	说明
Flood in BD	默认行为，泛洪范围最大
Drop	丢弃多目标流量
Flood in Encapsulation	仅在相同Encap（VLAN）内泛洪

3.4 Unknown IP Multicast

模式	Ingress TOR 行为	Egress TOR 行为
Flood	泛洪	若BD有Router Port则泛洪到前端口；Transit场景发送到Fabric
Opt-Flood	-	仅发送到Fabric内的Router Ports

---

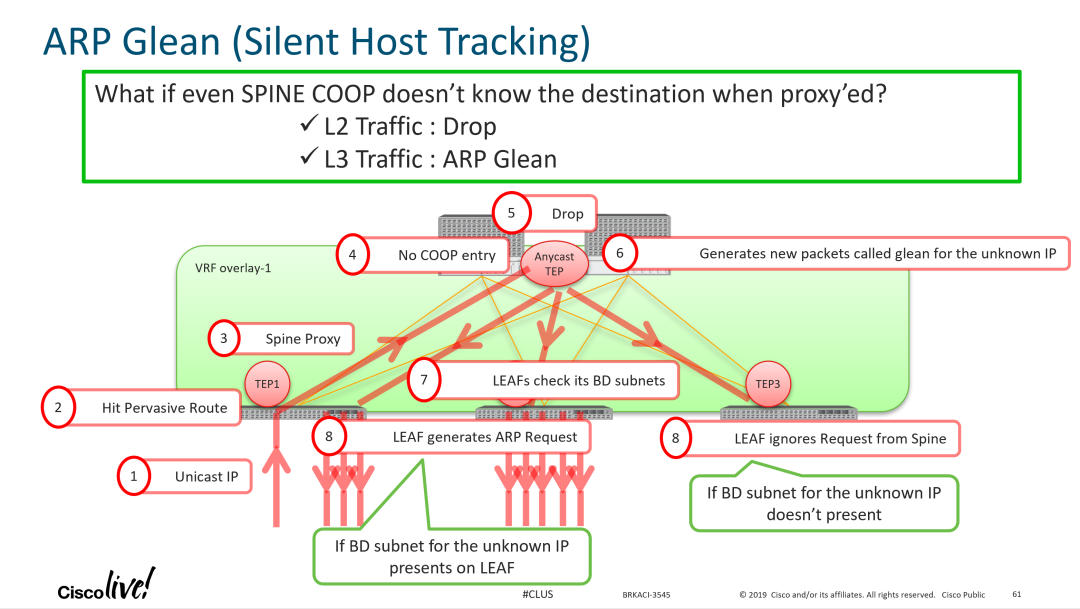

4. Silent Host Tracking（Glean 机制）

4.1 机制概述

目的：当数据平面（Data Plane）学习到未知目标终端IP（或原有表项已过期）时，通过ARP协议来解析该终端IP。
类似功能：NXOS中的 ip glean 命令。

4.2 适用条件

条件	说明
✅ 适用	L3流量（跨EPG/BD子网的路由流量）
✅ 要求	目标子网在ACI Fabric内部定义（非L3Out外部路由）
❌ 不适用	L2未知单播（在非Flood模式下会被直接丢弃）

4.3 处理流程

Unknown Destination Unicast Packet
        │
        ▼
  Redirect 到 Spine/Leaf CPU
  (kpm_inb, knet200/knet201 接口)
        │
        ▼ (受 CoPP 限速，默认 100 pps)
        │
  Spine 发送 Glean 报文到每个 TOR
  (Ethertype: 0xfff2)
        │
        ▼
  TOR 处理逻辑：
  ├── 有对应 BD    → Flood ARP
  ├── 无对应 VRF   → istack Drop
  └── 无对应 BD    → ARP Process Drop

4.4 关键参数

# 查看 CoPP 策略统计
show copp policy stats

---

5. 要点小结

主题	关键点
FTAG	ISIS协议建立，Spine为根，多树Hash实现负载均衡
VPC DF	每对VPC中仅有一个DF负责转发组播流量
L2 Unknown Unicast	Flood与Proxy模式，Proxy模式下未知L2流量会被丢弃
ARP Flooding	Active/Standby高可用场景中通常需要开启
Silent Host	仅对L3流量有效，且受CoPP默认100pps速率限制
Glean 报文	Ethertype为0xfff2，由Spine分发至所有TOR交换机
