CMP工艺中晶圆刮伤(Scratch)缺陷的成因分析与防控策略

在晶圆制造的化学机械平坦化（CMP）工艺中，实现表面平整是关键目标，但这一过程常伴随一种严重影响良率的缺陷——Scratch（刮伤）。它并非简单的表面瑕疵，而是可能直接导致器件失效、整片晶圆报废的物理损伤。本文将系统介绍CMP Scratch的基本概念、特征、成因、危害及其具体的防控与检测方法。

什么是CMP Scratch？

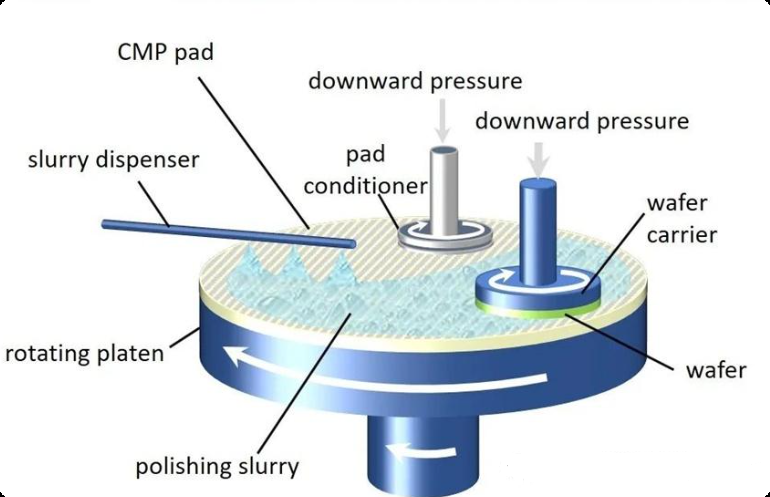

CMP Scratch是指在抛光过程中，由于机械摩擦、硬颗粒或抛光垫异常等因素，在晶圆表面产生的线状或沟槽状物理损伤。这些划痕的深度可从纳米级至数百纳米不等，严重时可穿透薄膜层，破坏下方的器件结构。其形态通常表现为长度几微米到几百微米，方向多沿载盘旋转方向，需通过专业设备如Surfscan、SEM或AFM进行观测。

从广义上看，Scratch是CMP工艺中最常见的缺陷类型之一。其产生机理与CMP自身“化学改性+机械磨削”的协同特点紧密相关，不仅影响器件性能，更是导致良率降低的主要因素，因此成为工艺与设备工程师关注和攻关的重点。

CMP Scratch在宏观与微观上呈现不同特征。宏观上，缺陷分布图常显示出弧形图案，这是判断缺陷来源于CMP工序的重要线索。微观上，划痕则表现为清晰的线状沟槽。根据其形貌与成因，常见的Scratch类型包括：宏观划痕、微观划痕、微小划痕、残留物划痕、环状分布划痕以及机械划痕等。其中，弧形划伤多源自研磨单元，环形划伤常与清洗单元的刷子有关，而直线型划伤则可能由传送手臂等机械接触导致。

Scratch的产生原因分析

Scratch的产生，本质上是异物在机械压力下与晶圆表面接触并相对运动的结果。其来源可归纳为以下几大方面：

1. 消耗品相关因素
这是Scratch的主要来源之一。抛光液中的磨料（如SiO₂、CeO₂）可能发生团聚，形成尺寸更大、硬度更高的颗粒，成为划伤的“硬点”。抛光垫表面因修整盘损坏或掉粒会产生高硬度突起。此外，修整盘本身金刚石颗粒脱落、抛光垫老化掉屑、以及管路、泵阀等磨损产生的金属或陶瓷碎屑，都可能引入致命硬颗粒。

2. 工艺参数与设备状态
抛光过程中的压力、转速、相对速度等工艺参数与设备状态设置不当，会放大划伤风险。特别是晶圆边缘区域，常因载具背压不均、抛光垫局部磨耗或抛光液分布不匀，导致接触应力集中，更易产生划痕。过长的抛光时间（过抛）会使表面薄膜变薄，抗划伤能力下降。设备内部零件，如保持环、载具的磨损，也会产生污染颗粒。

3. 环境污染与搬运清洗
来自前道工序的残留颗粒、晶圆盒（FOUP）污染、厂务空气中的粒子、不洁的化学品或去离子水，都可能进入工艺环节。在清洗阶段，清洗刷上的硬颗粒会造成环形划伤，刷洗压力不当或兆声清洗参数不佳甚至可能引入新的缺陷。清洗不彻底则会导致残留磨料或产物在后续工序中造成二次刮伤。

4. 流体与界面异常
抛光过程中，若抛光液流体膜破裂，会导致局部区域由流体润滑变为干摩擦，摩擦系数急剧升高，从而大幅增加划伤风险。这可能由抛光垫表面老化、磨粒分布不均或抛光液流速不稳定等因素引起。

Scratch的危害、检测与防控

一条细微的划痕可能引发连锁性的失效。在不同工艺层，其危害具体表现为：在浅沟槽隔离或层间介质CMP中，划痕会导致表面沟槽和反射不均，引起后续光刻对焦误差和线路断开风险；在铜互连CMP中，金属划痕会成为电迁移的起点或直接导致开路失效；在钨塞CMP中，划痕会形成局部应力点，降低接触可靠性；在氧化层CMP中，则会增加表面粗糙度，干扰光学反射与平坦度控制。因此，Scratch是影响芯片性能与可靠性的重大隐患。

由于CMP划痕通常肉眼不可见，需依赖多种精密检测手段结合。光学检测设备如Surfscan或Candela可用于快速扫描晶圆表面，识别线状缺陷的分布。进一步，需要利用原子力显微镜（AFM）或扫描电子镜（SEM）进行微观观测，以精确分析划痕的深度与形态。光学轮廓仪则可用于量化划痕的宽度与周边粗糙度变化。

防控Scratch需要一套从源头到终端的系统性策略：

1. 加强消耗品与工艺介质管理：对抛光液实施严格的过滤，并监控其粒径分布，防止磨料团聚。规范抛光液的使用时限和储存温度。定期更换与检查抛光垫修整盘，监控其使用寿命，防止金刚石颗粒脱落。
2. 优化工艺参数与端点控制：保证抛光压力与载具气压的均匀性，避免边缘压力集中。优化转速比与抛光垫-晶圆相对运动路径。采用可靠的终点检测技术，缩短乃至消除过抛时间。
3. 强化清洗与干燥流程：CMP后应采用高压去离子水配合兆声波进行有效清洗，彻底去除残留磨粒。对清洗刷进行生命周期管理，并优化刷压、转速及化学清洗配方。
4. 建立数据驱动的闭环管控体系：通过缺陷帕累托分析，快速定位主要缺陷来源。建立关键耗材与设备参数的可追溯性系统。运用统计过程控制与数据驱动的方法将Scratch的管控从经验应对转化为基于数据的工程问题，从而实现持续改善。

CMP Scratch缺陷是涉及物理颗粒、化学环境、机械参数、设备状态及环境管控等多个维度的复杂问题。它并非不可控，而是可以通过系统性的工程方法进行识别、分析和抑制的工艺挑战。深入理解其成因，并严格执行从预防到检测的全流程管控，是提升CMP工艺良率与芯片可靠性的必经之路。若你对半导体制造中的其他工艺难题或基础原理感兴趣，欢迎在云栈社区与更多同行交流探讨。
