VXLAN技术解析：如何突破VLAN限制构建云数据中心大二层网络

在云和虚拟化时代，物理网络（Underlay）只负责“通”，逻辑网络（Overlay）才决定“用”。VXLAN 并非又一个简单的隧道协议，它是为解决传统 VLAN 扩展性瓶颈而生的大规模二层网络革命——让数据中心网络能够像“乐高积木”一样被灵活地拼装与扩展。

一、为什么需要 VXLAN？—— 传统网络的三大天花板

1. VLAN 数量限制（4094 个）

• 问题：
  • 大型云平台需要支持数万甚至更多租户（如 AWS/Azure/阿里云）。
  • 每个租户至少需要 1 个 VLAN，这直接导致了 VLAN ID 耗尽。

• 数据对比：	场景	所需 VLAN 数量	传统 VLAN 支持	结果
  中小企业	10-50	✅	可用
  金融多租户	500+	⚠️	勉强可用
  公有云平台	10,000+	❌	不可用

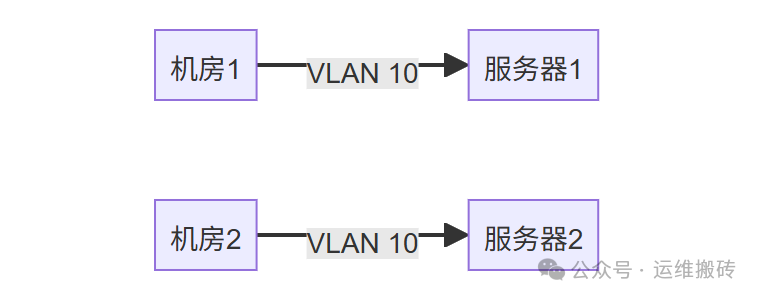

2. 二层域无法跨三层扩展

• 痛点：
  • 虚拟机迁移（如 vMotion）需要保持 IP 地址不变，这就要求网络能够提供跨机房甚至跨地域的二层连通性。
  • 传统方案依赖 STP/MSTP 等协议，不仅扩展性差，还会导致大量链路被阻塞，浪费带宽。

3. 多租户隔离复杂

• 传统方案：
  • 租户 A 使用 VLAN 10，租户 B 使用 VLAN 20。
  • 问题：如果租户希望自定义网络，例如都选择使用 VLAN 100，就会产生 VLAN ID 冲突！
• VXLAN 方案：
  • 租户 A 使用 VNI 10000，租户 B 使用 VNI 20000。
  • 优势：租户在其独立的逻辑网络内，可以自由使用 VLAN 1-4094，因为经过 VXLAN 封装后，不同租户的相同 VLAN ID 在物理层面不会产生任何冲突。

二、VXLAN 核心原理：用 UDP 封装二层帧

1. VXLAN 数据包结构

+-------------------+------------------+------------------+
| Outer Ethernet    | Outer IP         | Outer UDP        |
| (物理网络)        | (Underlay)       | (目的端口 4789)  |
+-------------------+------------------+------------------+
| VXLAN Header      | Original Ethernet| Original Payload |
| (含 24-bit VNI)   | (租户二层帧)     | (IP/TCP/应用数据)|
+-------------------+------------------+------------------+

• 关键字段：
  • VNI (VXLAN Network Identifier)：24 位标识符 → 支持 约 1600 万个 逻辑网络，远超 VLAN 的 4094 个限制。
  • UDP 目的端口：IANA 标准端口号 4789，用于与普通业务流量区分。
  • Outer IP：VTEP（VXLAN Tunnel End Point，隧道端点）的 IP 地址，用于在物理 IP 网络中路由。

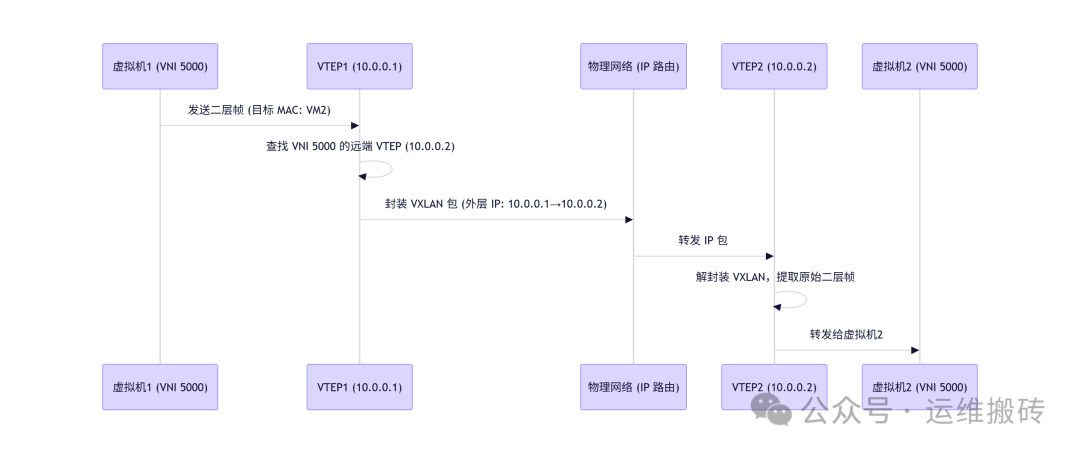

2. VXLAN 工作流程（以虚拟机通信为例）

3. VTEP（VXLAN 隧道端点）角色

设备类型	VTEP 实现方式	典型场景
服务器	软件 VTEP（如 OVS）	OpenStack/K8s 等虚拟化或容器化平台
TOR 交换机	硬件 VTEP（支持 VXLAN）	企业数据中心
云网关	集中式 VTEP（如阿里云 VPC 网关）	公有云

💡 关键洞察：

• VTEP 是 VXLAN 的“翻译官”：负责在租户的二层流量和物理的三层 IP 流量之间进行转换（封装与解封装）。
• Underlay 网络只需 IP 连通：物理网络设备无需感知 VXLAN 的具体细节，只需根据外层 IP 头进行路由转发，这极大地简化了底层网络的运维。

三、VXLAN 控制平面：如何学习 MAC 地址？

1. 泛洪模式（Multicast）—— 传统方案

• 原理：
  • 为每个 VNI 分配一个组播地址（如 239.1.1.1），所有相关 VTEP 都加入该组播组。
  • 当需要转发目标 MAC 地址未知的单播流量时，VTEP 会将其封装后组播泛洪到该组内的所有 VTEP。
• 问题：
  • 需要在物理网络中配置 PIM/IGMP 等组播协议，配置复杂。
  • 浪费带宽，非目标 VTEP 也会收到并处理这些泛洪包，影响效率。

2. 分布式控制平面（EVPN）—— 现代方案

• 原理：
  • 使用 BGP EVPN 作为 VXLAN 的控制平面。
  • VTEP 之间通过 BGP 协议交换MAC/IP 路由信息，而不是依赖泛洪来学习。
• 优势：
  • 无泛洪：已知目标地址的流量直接发送到正确的远端 VTEP，实现精确转发。
  • 支持 ARP 代理：减少广播风暴，优化网络性能。
  • 与 Underlay 融合：可使用同一套 BGP 协议管理 Underlay 和 Overlay，简化管理。

EVPN 路由示例（Type 2 路由）

Route Type: 2 (MAC/IP Advertisement)
RD: 10.0.0.1:5000
ESI: 0
Ethernet Tag: 0
MAC Address: 00:11:22:33:44:55
IP Address: 192.168.10.10
MPLS Label1: 5000 (VNI)
Next Hop: 10.0.0.1

✅ 效果：

• VTEP2 收到这条路由后就知道：IP 地址为 192.168.10.10、MAC 为 00:11:22:33:44:55 的终端位于 VTEP1（10.0.0.1）上，且属于 VNI 5000。
• 当需要向该终端发送数据时，VTEP2 会直接将 VXLAN 包封装发送至 10.0.0.1，完全不需要泛洪。

四、VXLAN vs 其他 Overlay 技术

技术	封装协议	控制平面	扩展性	典型场景
VXLAN	UDP	EVPN/组播	⭐⭐⭐⭐⭐ (1600万)	云数据中心
NVGRE	GRE	自定义	⭐⭐⭐⭐	微软 Azure
STT	TCP	无	⭐⭐	Nicira (已淘汰)
Geneve	UDP	EVPN	⭐⭐⭐⭐⭐	新一代 SDN

💡 为什么 VXLAN 能成为主流？

• 标准化：基于 IETF 的 RFC 7348 标准，开放性更好。
• 硬件支持广泛：Cisco、Juniper、Huawei 等主流网络设备厂商全线支持。
• 生态完善：与 OpenStack、Kubernetes、VMware 等主流虚拟化和云平台原生集成。

五、实战：VXLAN 在云网络中的应用

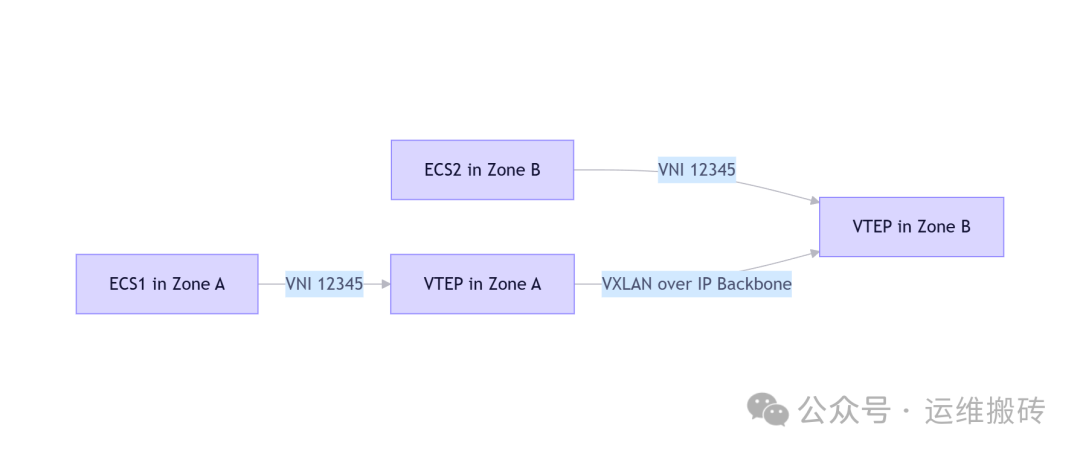

场景：阿里云 VPC 跨可用区通信

关键实现：

1. 租户视角：
   • 位于不同可用区的 ECS1 (192.168.1.10) 与 ECS2 (192.168.1.11) 处于同一个子网。
   • 它们之间的通信体验，就像连接在同一台交换机上一样简单。
2. 云平台视角：
   • 为该 VPC 分配一个唯一的 VNI（如 12345）。
   • 在每个可用区的网关节点上部署 VTEP。
   • Underlay 网络基于阿里云自研的高性能 IP 骨干网，提供低延迟和高可靠性。

✅ 业务价值：

• 虚拟机跨 AZ 迁移：迁移过程中 IP 地址保持不变，上层业务完全无感知。
• 租户网络天然隔离：不同 VPC 使用不同的 VNI，逻辑上完全隔离，安全且易于管理。

六、VXLAN 的挑战与优化

1. MTU 问题（分片风险）

• 问题：
  VXLAN 封装会增加约 50 字节的额外开销。如果物理网络 MTU 仍是标准的 1500 字节，那么封装后的有效载荷 MTU 就只剩大约 1450 字节，极易导致数据包分片，影响性能。
• 解决方案：
  • Jumbo Frame：将物理网络设备的 MTU 设置为 1600 或更大。
  • TCP MSS 调整：在 VTEP 或终端上调整 TCP 最大报文段长度，例如使用命令 ip tcp adjust-mss 1400。

2. 多路径负载分担

• 问题：
  在 ECMP（等价多路径）环境中，如果只根据外层 IP（VTEP 地址）进行哈希，那么同一对 VTEP 之间的所有流量都会走同一条物理路径，导致负载不均。
• 解决方案：
  • ECMP + 基于流的哈希：让网络设备能够基于 VXLAN 内层封装的原始数据包的五元组（源/目的 IP、端口等）进行哈希计算。
  • VXLAN-GBP：在 VXLAN 头部添加策略标签，为负载分担算法提供更多信息。

3. 安全与监控

• 挑战：
  • 物理网络中的安全设备（如防火墙）和监控工具无法直接解析 VXLAN 封装内部的流量，导致传统的基于物理端口的 ACL、入侵检测等安全策略失效。
• 解决方案：
  • VXLAN Gateway：在网络边界部署专门的网关设备，将 VXLAN 流量解封装后进行安全检查和策略实施。
  • Telemetry 技术：在 VTEP 上启用 sFlow、IPFIX 等遥测技术，将流日志信息导出到外部分析平台。

七、未来趋势：VXLAN 的演进方向

1. 与 SRv6 融合
   • 使用 SRv6（分段路由 IPv6）的 Segment 列表来替代 VXLAN 外层固定的 IP 头，实现对数据包转发路径的更灵活、更精细的控制。
2. 硬件卸载（SmartNIC/DPU）
   • 将 VXLAN 的封装、解封装以及加解密等任务，从服务器 CPU 卸载到 SmartNIC 或 DPU（数据处理器） 上执行，显著释放主机计算资源。
3. 零信任网络集成
   • 在 VXLAN 头部嵌入安全组标签（如 SGT） ，实现基于身份的微隔离策略，无需依赖传统的 IP 和端口规则，更贴合零信任安全架构。

结语

“VXLAN 的真正价值，不在于它封装了二层帧，而在于它成功解耦了逻辑网络与物理网络。”

这项技术让网络工程师的角色从关注物理连线的“布线工”，转变为设计业务逻辑网络的“架构师”。你不再需要过度关心光纤具体如何铺设，而是可以专注于如何利用灵活的网络服务来支撑和驱动业务创新。

附：快速上手指南

1. 实验环境：

   • EVE-NG：优秀的网络仿真平台，可模拟 Cisco NX-OS 等支持 VXLAN 的设备。https://www.eve-ng.net/
   • Mininet + OVS：开源的软件定义网络模拟器，适合快速验证 VXLAN 概念。http://mininet.org/

2. 命令速查：

   # Cisco NX-OS 查看 VXLAN 配置
   show vxlan vni
   show bgp l2vpn evpn

   # Linux OVS 创建 VXLAN 隧道
   ovs-vsctl add-port br0 vxlan0 -- set interface vxlan0 type=vxlan options:remote_ip=10.0.0.2 options:key=5000

3. 学习资源：

   • RFC 7348: VXLAN 官方标准文档 https://datatracker.ietf.org/doc/html/rfc7348
   • Cisco VXLAN Design Guide：思科的官方设计与部署指南 https://www.cisco.com/c/en/us/td/docs/solutions/CVD/DCV/VXLAN.html

希望这篇关于 VXLAN 和 Overlay网络 的解析能帮助你理解现代云数据中心的网络基石。想了解更多网络与系统层面的深度技术讨论，欢迎来云栈社区交流分享。
