OSPF三大表项详解：邻居表、LSDB、路由表与五种报文

本文是 OSPF 技术解析系列的第三篇，将深入剖析 OSPF 运行中至关重要的三大表项和五种报文。如果你对 OSPF 的基础概念尚不熟悉，建议先回顾本系列的前序文章。

在深入理解 OSPF 动态路由协议的过程中，掌握其内部维护的关键数据结构是至关重要的一步。OSPF 运行的核心围绕着三张表：邻居表、LSDB（链路状态数据库）和 OSPF路由表。理解它们的作用与联系，是掌握 OSPF 工作原理的基础。

邻居表

我们知道，OSPF 路由器在交换链路状态信息（LSA）之前，必须首先与邻居建立可靠的关系。这一关系是通过周期性交互 Hello报文 来建立和维护的。为了存储和管理这些邻居关系，OSPF 引入了邻居表。

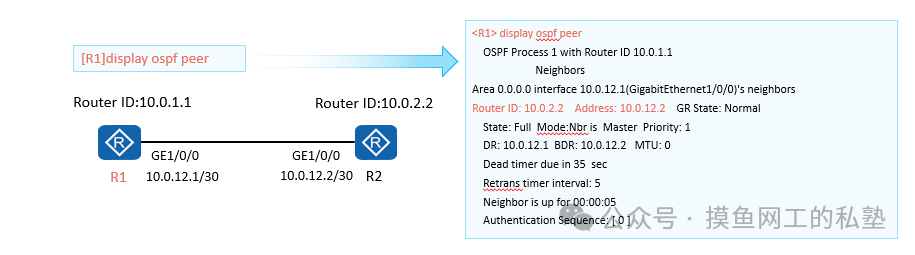

邻居表的主要作用就是记录所有启用了 OSPF 的接口所发现的邻居路由器及其状态信息。在华为设备上，我们可以使用 display ospf peer 命令来查看邻居表的详细信息。

从上图的命令输出中，我们可以清晰地看到邻居的 Router ID、IP地址、状态（State）、优先级（Priority）、DR/BDR角色以及失效计时器等关键信息。当状态显示为“Full”时，表示邻接关系已完全建立，可以同步链路状态数据库。

LSDB（链路状态数据库）

LSDB，全称 Link State Database，即链路状态数据库。它是 OSPF 的“地图存储器”，用于存放本地路由器产生的，以及从所有建立了完全邻接关系的邻居那里收到的 LSA（链路状态通告）。

LSDB 是区域内所有路由器对网络拓扑认知的集合。每台路由器基于相同的 LSDB，独立运行 SPF（最短路径优先）算法，从而计算出一致的、无环的路由表。在华为设备上，可通过 display ospf lsdb 命令查看其内容。

命令输出中包含了多个关键字段：

• Type：指 LSA 的类型，不同类型的 LSA 描述了不同范围的拓扑信息。
• LinkStateID：也可称为 LSID，其具体含义因 LSA 类型而异。
• AdvRouter：通告路由器（Advertising Router），即产生这条 LSA 的源路由器的 Router ID。

后续我们会有专门的文章详解 OSPF 中常用的 6 类 LSA 的格式与作用。

OSPF 路由表

这里需要区分一个概念：OSPF 路由表 并非我们通常用 display ip routing-table 命令看到的全局 IP 路由表。

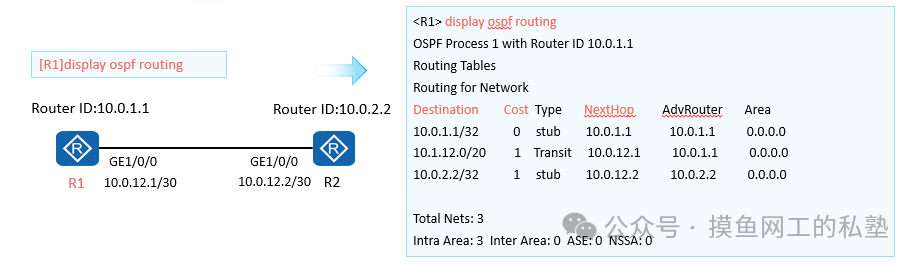

OSPF 路由表是 OSPF 协议专属的，它存放了通过 SPF 算法计算出的、通往区域内所有网络的最短路径。华为设备上使用 display ospf routing 命令查看此表。之后，协议会将这些优选的路由条目安装到全局 IP 路由表中。

上图中的几个字段解释如下：

• Destination：目的网络地址。
• Cost：到达该目的网络的 OSPF 路径开销值，开销越小路径越优。
• NextHop：到达该目的网络的下一跳 IP 地址。
• AdvRouter：目的网络所属的始发路由器的 Router ID。
• Area：该路由条目所属的 OSPF 区域。

OSPF 的报文格式

OSPF 协议通过交互特定的报文来完成邻居发现、数据库同步和拓扑更新等一系列操作。OSPF 共定义了五种类型的报文：

1. Hello报文
2. DD报文 (Database Description)
3. LSR报文 (Link State Request)
4. LSU报文 (Link State Update)
5. LSACK报文 (Link State Acknowledgment)

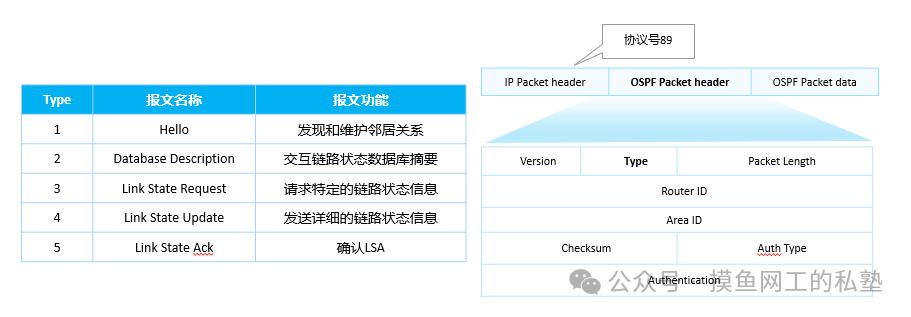

如上图所示，所有 OSPF 报文都采用 IP 协议进行封装，其协议号为 89。它们共享一个相同的 OSPF 报文头部，通过头部中的 Type 字段来区分具体是哪种报文，从而执行不同的功能。这种设计使得报文格式既统一又高效。

Hello 报文

功能：发现并维护邻居关系。
说明：当接口启用 OSPF 后，路由器会周期性地从该接口发送 Hello 报文。收到对端发来的、参数匹配的 Hello 报文后，双方即建立起邻居关系。Hello 报文还用于在邻居之间进行保活，确保连接的有效性。

DD 报文（数据库描述报文）

功能：在建立邻接关系的过程中，同步双方链路状态数据库（LSDB）的摘要目录。
说明：邻居关系建立后，需要进一步建立邻接关系以同步 LSDB。DD 报文就像一本书的目录，交互双方通过比较“目录”，来了解对方有哪些 LSA 是自己缺失的或更新的。

LSR 报文（链路状态请求报文）

功能：请求特定的、本地缺失或过时的链路状态信息。
说明：在交换 DD 报文后，路由器会明确知道自己需要哪些 LSA 来同步数据库。此时，它会向邻居发送 LSR 报文，明确指出需要请求的 LSA 列表。

LSU 报文（链路状态更新报文）

功能：用于发送详细的链路状态信息，以响应 LSR 请求，或在网络拓扑发生变化时主动发起更新。
说明：当路由器收到 LSR 请求时，它会用 LSU 报文来“回答”，其中包含了对方所请求的完整 LSA 内容。此外，当本地拓扑发生变化（如接口状态改变）时，路由器也会立即生成包含更新信息的 LSU 报文，洪泛到区域内，确保所有路由器 LSDB 的同步。

LSACK 报文（链路状态确认报文）

功能：确认已收到 LSU 报文，提供可靠的洪泛机制。
说明：为确保 LSU 报文被可靠地接收，OSPF 要求接收方在收到 LSU 后必须发送 LSACK 报文进行确认。这类似于 TCP/IP 协议中的确认机制，是保证 OSPF 链路状态信息可靠同步的关键一环。

总结

OSPF 协议的稳定运行，依赖于 邻居表、LSDB 和 OSPF路由表 这三张表的有序协作，而五种报文则是实现这些表项建立、同步和更新的通信语言。从 Hello 报文的邻居发现，到 DD、LSR、LSU 报文的数据库同步，再到 LSACK 的可靠确认，整个过程构成了 OSPF 链路状态路由协议的精妙逻辑。

理解这些基础组件，是后续分析复杂网络故障、进行 OSPF 高级特性配置的基石。希望本文能帮助你更清晰地把握 OSPF 的核心机制。如果你想深入了解网络工程师日常工作中的其他协议或故障案例，欢迎在云栈社区继续交流探讨。
