NVMe协议解析：Queue Pair与Doorbell机制如何驱动SSD性能优化

NVMe（Non-Volatile Memory Express）是一种定义主机（Host）与NVMe SSD之间通信的协议。它工作在PCIe的应用层之上，从PCIe协议的视角看，所有的NVMe命令都承载在其数据载荷（Data Payload）中。

与传统的SATA SSD相比，NVMe SSD能够提供更高的吞吐量、更低的访问延迟以及更优的功耗表现，因此已被广泛应用于高性能计算、数据中心和各种存储系统。

那么，主机与NVMe设备之间是如何高效协同工作的呢？其核心在于Queue Pair（队列对） 和Doorbell（门铃） 机制：

• 提交队列 (Submission Queue, SQ)：主机将需要执行的命令放入此队列。
• 完成队列 (Completion Queue, CQ)：SSD控制器从SQ中取出命令并执行完毕后，会将命令完成的状态信息写入此队列。
• 门铃寄存器 (Doorbell Register, DB)：主机向SQ写入命令后，通过写入这个寄存器（如同按响门铃）来通知SSD：“有新命令待处理”。

SQ和CQ通常位于主机侧的内存中，而DB则位于NVMe控制器内部的PCIe BAR地址空间内。如下图所示，一个完整的NVMe子系统作为PCIe Endpoint，包含了控制器、非易失性存储介质（如闪存）以及PCIe接口。

NVMe协议根据命令的用途，将队列分为两类：

• 管理队列 (Admin Queue)：用于传输管理命令，例如获取SSD属性、创建或删除I/O队列等。
• I/O队列：用于传输实际的数据读写等I/O命令。

在一个系统中，有且仅有一对管理SQ/CQ，但可以配置多对I/O SQ/CQ。管理队列仅用于管理命令交互，I/O队列仅用于I/O命令交互。此外，每个主机核心（Core）可以拥有多个I/O SQ，但通常共享一个I/O CQ，形成多对一的关系。

NVMe协议规范支持巨大的队列规模——最多可达64K个I/O队列（外加1个管理队列），且每个队列的深度也可高达64K。在实际的硬件与系统设计中，队列的数量和深度可以根据项目需求和资源情况进行灵活配置。

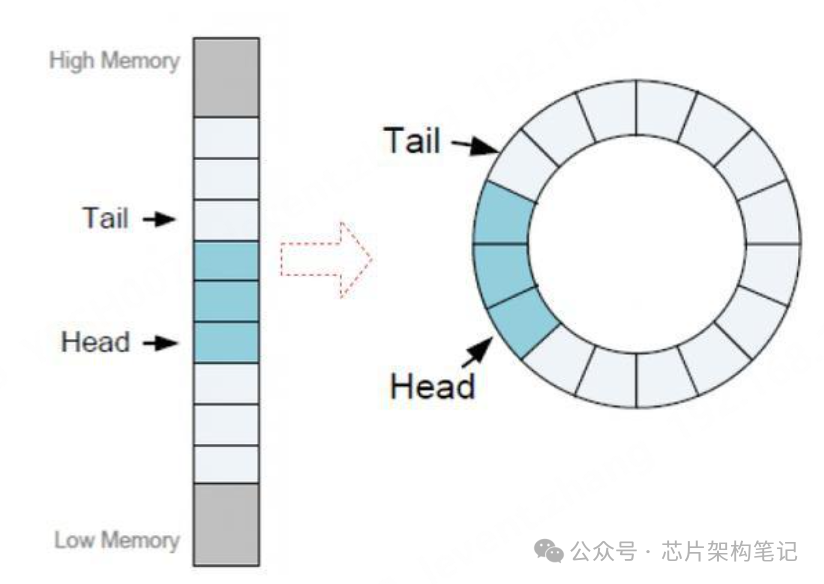

SQ和CQ在内存中采用环形队列（Ring Buffer）结构。对于SQ，主机是生产者（写入命令），NVMe控制器是消费者（读取命令）；对于CQ，角色则相反。因此，SQ的尾指针（Tail）和CQ的头指针（Head）由主机更新，而SQ的头指针（Head）和CQ的尾指针（Tail）由NVMe控制器更新。

在实际使用中，通过Head和Tail指针标记队列的首尾。当Head与Tail指向同一位置时，表示队列为空。NVMe协议规定，当Head指针比Tail指针领先一个位置时，即判定队列为满。这意味着队列中始终会有一个条目（Entry）是空置的，这种设计简化了满状态的判断逻辑，是内存管理中常见的技巧。

Host与NVMe设备交互流程

理解了核心组件，我们来看看一次完整的I/O命令是如何在主机和SSD之间流转的。

SQ位于主机内存中。当主机需要发送命令时，首先将格式化好的命令（每条命令Entry固定为64字节）写入SQ，然后通过PCIe写操作更新SSD控制器端的SQ Tail Doorbell寄存器，以此通知SSD有新命令到达。同样，CQ也位于主机内存。无论命令执行成功与否，SSD控制器在执行完毕后，总会向CQ写入一个完成状态条目（每个Entry为16字节）。

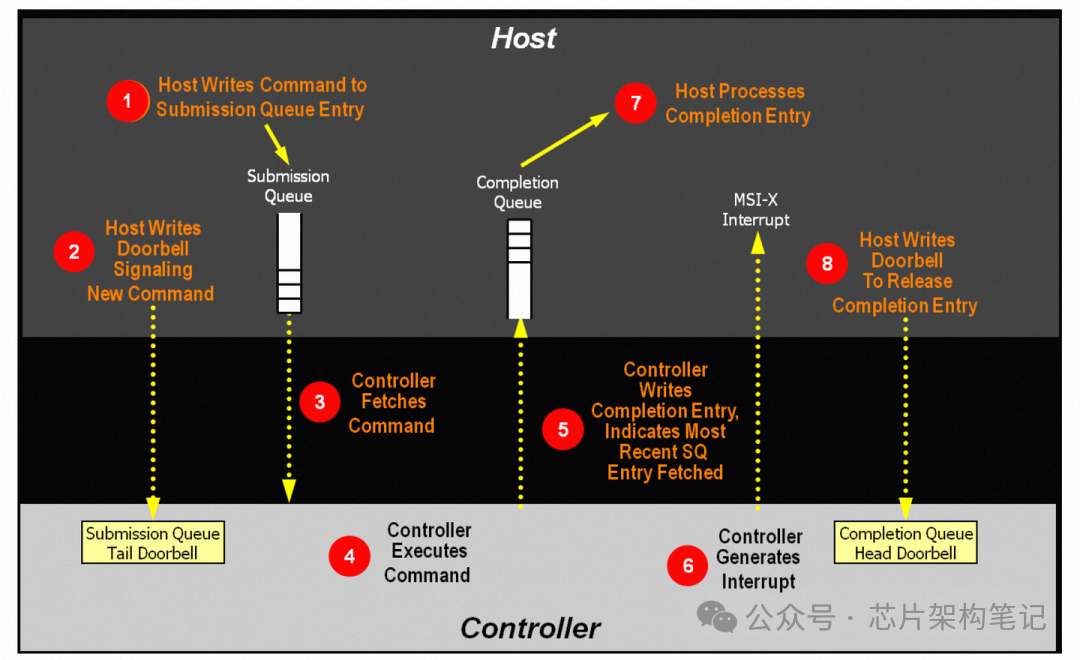

上图清晰地展示了一次NVMe命令处理的完整八步流程：

1. 主机写命令：主机将一个或多个命令写入SQ的可用Entry中。
2. 主机通知：主机更新SQ Tail Doorbell寄存器，告知NVMe控制器有新的命令待取。
3. 控制器取命令：控制器收到Doorbell通知后，通过PCIe读操作从主机内存的SQ中获取命令。
4. 控制器执行命令：控制器在内部执行该命令（如读写闪存介质）。
5. 写完成状态：命令执行完毕后，控制器将完成状态写入主机内存的CQ中，并标识出刚才处理的是SQ中的哪个Entry。
6. 发起中断：控制器触发一个MSI-X中断，通知主机命令已执行完成。
7. 主机处理完成：主机的中断服务程序响应中断，从CQ中读取Completion Entry并进行相应处理。
8. 释放完成项：主机更新CQ Head Doorbell寄存器，告知控制器该CQ Entry已被处理，可以释放。

这套基于队列和门铃的异步通信机制，极大地减少了中断频率和CPU参与度，从而充分释放了PCIe高速通道的潜力，这是NVMe能够实现超高性能的关键所在。希望这篇解析能帮助你更深入地理解NVMe的工作机理。如果你想就存储技术或其它底层系统进行更多交流，欢迎来云栈社区一起探讨。

参考文档：

1. NVMe over PCIe Transport Specification, Revision 1.0c
2. https://zhuanlan.zhihu.com/p/1921890738624496482
3. https://zhuanlan.zhihu.com/p/347599423
