Linux ProcFS 实现原理与内核接口全解析

第一章：proc机制全景透视——内核的“实时仪表盘”

1.1 proc是什么？为什么需要它？

想象一下，你是一位飞机工程师，需要实时监控一架正在飞行的波音787的所有状态：发动机转速、燃油存量、舱压、航电系统状态……在Linux世界中，/proc就是这样一个实时仪表盘。它不是一个普通的磁盘文件系统，而是一个纯内存的虚拟文件系统（Virtual File System, VFS），是内核向用户空间暴露自身状态和控制接口的标准窗口。

核心定位：

• 观测窗口：实时查看内核数据结构（进程列表、内存映射、中断统计等）
• 控制接口：动态调整内核参数（如/proc/sys/下的网络参数）
• 调试工具：诊断系统异常和性能瓶颈
• 标准化ABI：为用户空间工具（ps， top， free等）提供统一数据源

1.2 proc与同类机制的对比

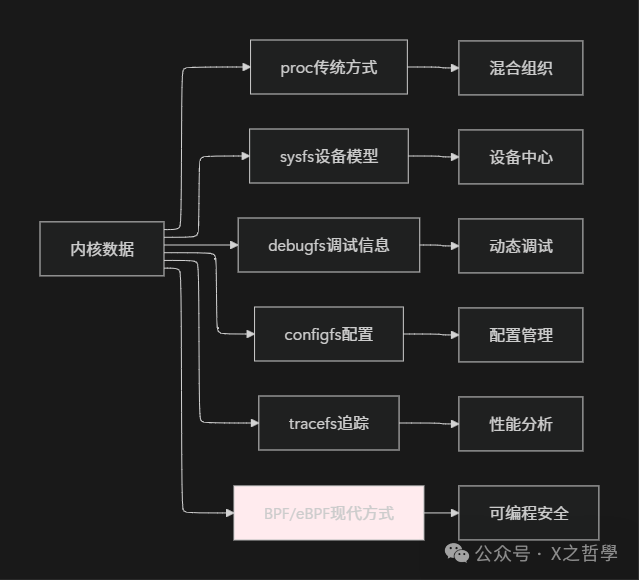

Linux提供了多种内核-用户空间通信机制，proc是其中最老牌、最全面的：

表1：主要内核接口对比

特性维度	proc	sysfs	debugfs	sysctl
诞生时间	1996年（Unix传统）	2003年（2.6内核）	2005年（2.6.11）	1992年（BSD引入）
主要用途	进程信息+系统状态	设备模型展现	内核调试	运行时参数调整
组织原则	混合型（进程+系统）	设备拓扑结构	任意层次结构	树状键值对
稳定性承诺	部分稳定ABI	相对稳定	不保证ABI稳定	部分稳定
典型路径	/proc/[pid]/stat	/sys/class/net/eth0	/sys/kernel/debug/tracing	/proc/sys/net/ipv4/
写入权限	部分可写	部分可写	通常可写	可写
内核依赖	基础功能	依赖设备模型	可选模块	基础功能

proc的独特优势在于其历史兼容性和信息综合性——它能同时提供进程视角和系统全局视角。

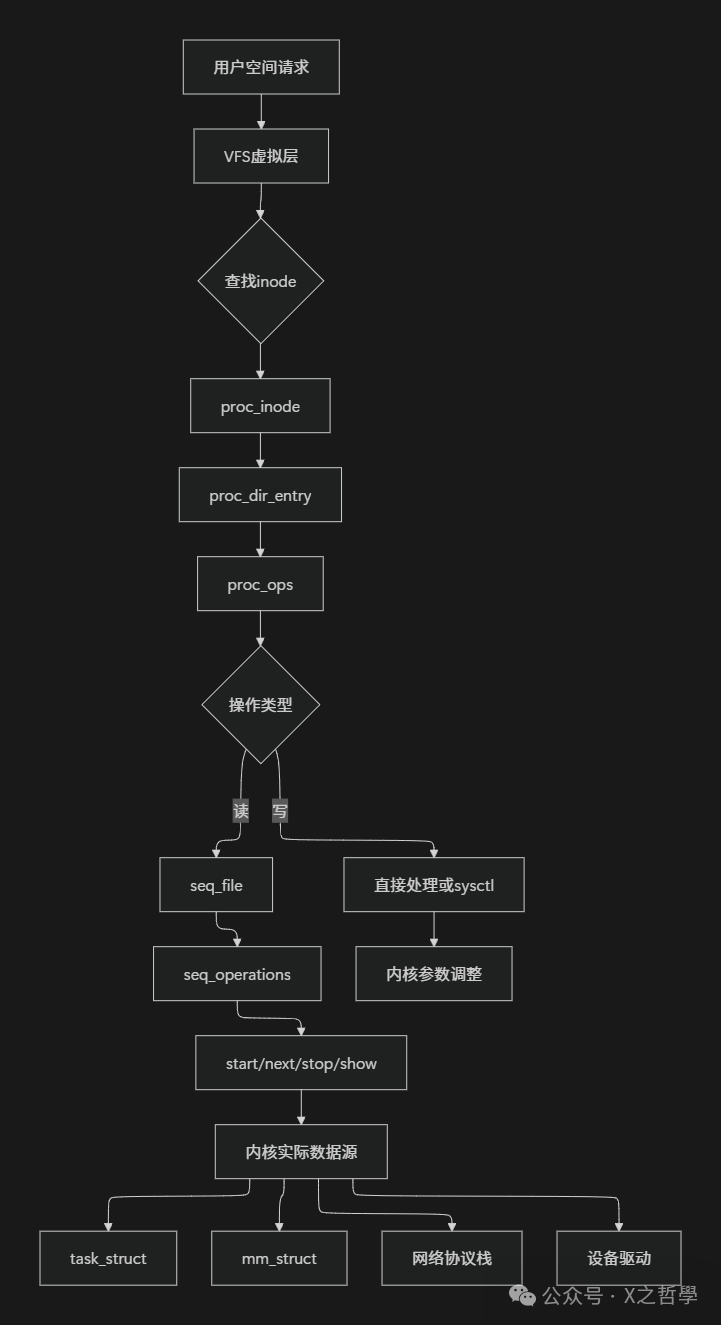

第二章：proc的实现架构——虚拟文件系统的魔法

2.1 虚拟文件系统（VFS）基础

要理解proc，必须先理解Linux的VFS抽象层。VFS就像文件系统的“通用翻译器”，定义了所有文件系统必须实现的接口（inode_operations， file_operations等）。proc作为VFS的一个具体实现，需要注册自己的回调函数。

// 核心VFS接口结构（简化）
struct inode_operations {
    int (*create) (struct user_namespace *， struct inode *， struct dentry *， umode_t， bool);
    struct dentry * (*lookup) (struct inode *， struct dentry *， unsigned int);
    int (*mkdir) (struct inode *， struct dentry *， umode_t);
    // ... 更多inode级操作
};

struct file_operations {
    ssize_t (*read) (struct file *， char __user *， size_t， loff_t *);
    ssize_t (*write) (struct file *， const char __user *， size_t， loff_t *);
    loff_t (*llseek) (struct file *， loff_t， int);
    int (*open) (struct inode *， struct file *);
    int (*release) (struct inode *， struct file *);
    // ... 更多文件级操作
};

struct proc_ops {
    int (*proc_open)(struct inode *， struct file *);
    ssize_t (*proc_read)(struct file *， char __user *， size_t， loff_t *);
    ssize_t (*proc_write)(struct file *， const char __user *， size_t， loff_t *);
    loff_t (*proc_lseek)(struct file *， loff_t， int);
    int (*proc_release)(struct inode *， struct file *);
};

2.2 proc的核心数据结构

proc的运作围绕着几个关键数据结构，它们构成了proc的骨架：

// 核心数据结构1：proc_dir_entry - proc目录项
struct proc_dir_entry {
    unsigned int low_ino;           // 低级ino编号
    umode_t mode;                   // 文件模式
    nlink_t nlink;                  // 硬链接数
    kuid_t uid;                     // 用户ID
    kgid_t gid;                     // 组ID
    loff_t size;                    // 文件大小
    const struct inode_operations *proc_iops;  // inode操作
    const struct proc_ops *proc_fops;          // 文件操作
    struct proc_dir_entry *parent;  // 父目录
    struct rb_root_cached subdir;   // 子目录红黑树
    struct rb_node subdir_node;     // 在父目录红黑树中的节点
    void *data;                     // 私有数据指针
    atomic_t count;                 // 引用计数
    // ... 更多字段
};

// 核心数据结构2：proc_inode - proc专用inode
struct proc_inode {
    struct pid *pid;                // 关联的PID（进程相关）
    int fd;                         // 关联的文件描述符（fdinfo）
    union {
        struct proc_dir_entry *pde; // 常规proc条目
        struct ctl_table_header *sysctl; // sysctl条目
    };
    struct inode vfs_inode;         // 内嵌的VFS inode
};

// 核心数据结构3：seq_file - 序列化文件接口
struct seq_file {
    char *buf;                      // 输出缓冲区
    size_t size;                    // 缓冲区大小
    size_t from;                    // 读取起始位置
    size_t count;                   // 已读取字节数
    loff_t index;                   // 迭代器索引
    const struct seq_operations *op; // 序列操作
    void *private;                  // 私有数据
    // ... 更多字段
};

// 核心数据结构4：seq_operations - 序列化操作
struct seq_operations {
    void * (*start) (struct seq_file *m， loff_t *pos);
    void (*stop) (struct seq_file *m， void *v);
    void * (*next) (struct seq_file *m， void *v， loff_t *pos);
    int (*show) (struct seq_file *m， void *v);
};

2.3 proc的初始化流程

proc的初始化像是搭建一个虚拟的图书馆系统：

// fs/proc/root.c 中的初始化核心代码
static int __init proc_init(void)
{
    // 1. 创建proc根目录
    proc_root = proc_mkdir_mode("."， 0， NULL);

    // 2. 注册proc文件系统类型
    register_filesystem(&proc_fs_type);

    // 3. 创建基础目录结构
    proc_symlink("mounts"， NULL， "self/mounts");
    proc_create_mount_point("fs");
    proc_create_mount_point("driver");
    proc_tty_init();

    // 4. 创建数字PID目录（但此时为空）
    // 当进程创建时才会填充

    // 5. 创建系统信息文件
    proc_create("version"， 0， NULL， &proc_version_fops);
    proc_create("uptime"， 0， NULL， &proc_uptime_fops);
    proc_create("meminfo"， 0， NULL， &proc_meminfo_fops);
    // ... 数十个系统文件

    // 6. 创建self软链接（指向当前进程）
    proc_symlink("self"， NULL， "thread-self");

    return 0;
}
fs_initcall(proc_init);

这个初始化过程就像：

1. 打下地基：创建根目录
2. 注册图书馆：告诉系统这里有个特殊的“图书馆”
3. 建立分类区：划分不同区域（fs、driver、tty等）
4. 准备读者卡系统：预留PID目录结构
5. 摆放固定书架：创建系统信息文件
6. 设置快速通道：创建self软链接

第三章：proc的核心运作机制详解

3.1 进程目录的动态创建机制

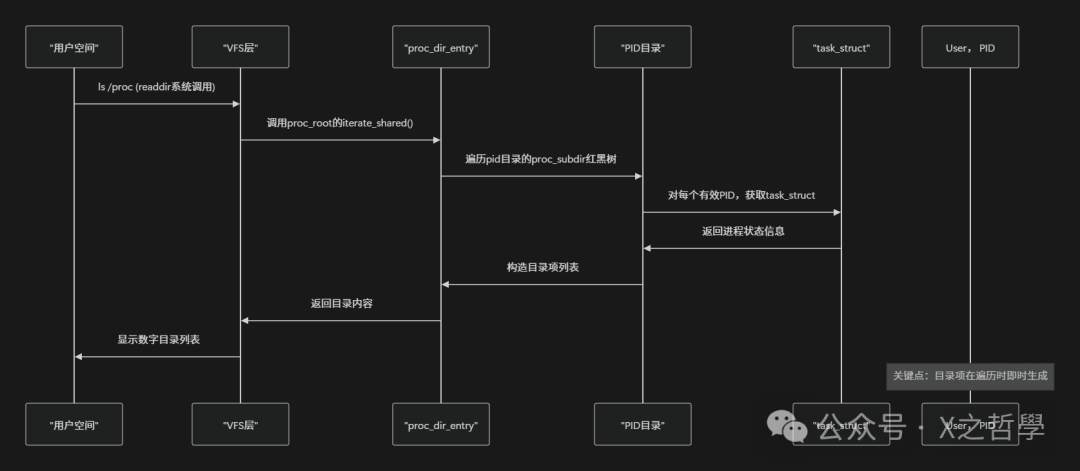

proc最神奇的特性之一是按需创建（on-demand creation）。当我们ls /proc时，看到的数字目录并不是预先创建的，而是动态生成的。

// proc_pid_readdir的核心逻辑（简化）
static int proc_pid_readdir(struct file *file， struct dir_context *ctx)
{
    struct task_struct *task;
    unsigned int nr = ctx->pos - 2;  // 跳过"."和".."

    // 遍历PID命名空间中的所有任务
    for ( ; nr < max_pid; nr++) {
        task = find_task_by_pid_ns(nr， ns);
        if (task) {
            char name[10];
            sprintf(name， "%u"， nr);
            dir_emit(ctx， name， strlen(name)，
                     proc_pid_make_inode(file->f_path.dentry->d_sb， task)，
                     DT_DIR);
            ctx->pos++;
            return 0;
        }
    }
    return 0;
}

这就像图书馆的智能目录系统：当你查询“计算机类书籍”时，系统才去书库中查找所有相关书籍并生成列表，而不是预先打印好所有书籍目录。

3.2 文件读写的seq_file机制

proc文件读取的核心是seq_file机制，它解决了大文件读取的复杂性。想象你要读取一个包含1000个进程信息的文件——传统方法需要一次性分配大缓冲区，而seq_file使用迭代器模式。

// 以/proc/version为例的seq_file实现
static int version_proc_show(struct seq_file *m， void *v)
{
    seq_printf(m， "%s version %s\n"， linux_banner， utsname()->version);
    return 0;
}

static int __init proc_version_init(void)
{
    proc_create_single("version"， 0， NULL， version_proc_show);
    return 0;
}

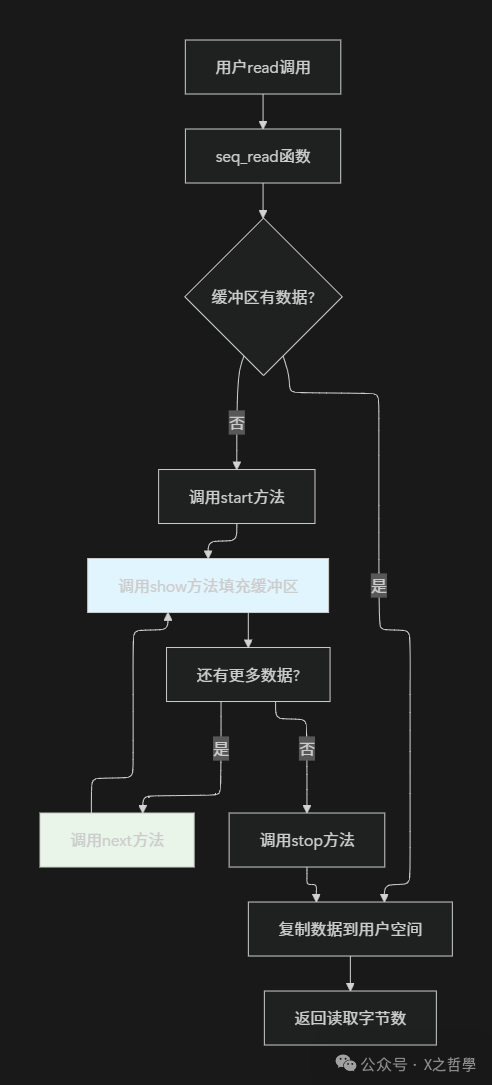

seq_file的工作流程：

为什么需要seq_file？

1. 内存友好：避免一次性分配大内存
2. 支持大文件：可以处理任意大小的输出
3. 简化编程：开发者只需实现四个回调函数
4. 格式统一：所有proc文件输出风格一致

3.3 写操作的参数调整机制

proc不仅仅是只读的，许多文件支持写入以调整内核参数。最典型的是/proc/sys/目录下的文件，这是系统管理员和开发者进行Linux内核参数调优的重要途径。

// 一个简单的sysctl示例：调整线程最大数量
static struct ctl_table kern_table[] = {
    {
        .procname   = "threads-max"，          // 文件名
        .data       = &max_threads，          // 内核变量指针
        .maxlen     = sizeof(int)，           // 数据大小
        .mode       = 0644，                  // 权限
        .proc_handler   = proc_dointvec，     // 处理函数
    }，
    // ... 更多条目
};

写入流程如下：

// 简化的proc写入处理
static ssize_t proc_sys_write(struct file *filp， const char __user *buf，
                              size_t count， loff_t *ppos)
{
    struct inode *inode = file_inode(filp);
    struct ctl_table *table = get_table(inode);

    // 1. 从用户空间复制数据
    char *kbuf = memdup_user_nul(buf， count);

    // 2. 调用处理函数（如proc_dointvec）
    int err = table->proc_handler(table， write， kbuf， &count， ppos);

    // 3. 实际修改内核变量
    if (!err)
        *(int *)table->data = simple_strtol(kbuf， NULL， 10);

    kfree(kbuf);
    return err ? err : count;
}

第四章：proc在进程管理中的具体应用

4.1 进程信息暴露机制

每个/proc/[pid]/目录都是一个进程的完整镜像，包含了该进程的所有状态信息。让我们解剖一个典型进程目录：

/proc/1234/
├── exe -> /usr/bin/bash              # 可执行文件符号链接
├── cwd -> /home/user                 # 当前工作目录
├── root -> /                         # 根目录（chroot环境）
├── fd/                               # 文件描述符目录
│   ├── 0 -> /dev/pts/0               # stdin
│   ├── 1 -> /dev/pts/0               # stdout
│   └── 2 -> /dev/pts/0               # stderr
├── stat                              # 进程状态（机器可读）
├── statm                             # 内存状态
├── maps                              # 内存映射
├── smaps                             # 详细内存映射
├── status                            # 进程状态（人类可读）
├── task/                             # 线程信息
└── ...

关键文件的实现：

// /proc/[pid]/stat的实现核心
static int do_task_stat(struct seq_file *m， struct pid_namespace *ns，
                       struct pid *pid， struct task_struct *task)
{
    unsigned long utime， stime， cutime， cstime;  // 时间统计
    unsigned long long start_time;               // 启动时间
    long vsize， rss;                            // 内存使用
    char state;                                  // 进程状态

    // 获取任务统计信息（需要锁保护）
    task_lock(task);
    state = task_state_to_char(task);            // R/S/D/Z/T/t/X
    task_unlock(task);

    // 格式化输出（52个字段！）
    seq_printf(m， "%d (%s) %c %d %d %d %d %d %u %lu ..."，
               pid_nr_ns(pid， ns)，
               task->comm， state，
               task->parent->pid，
               task->tgid，
               task->flags，
               vsize， rss，
               task->start_time);
    return 0;
}

4.2 内存映射（maps）的魔法

/proc/[pid]/maps文件展示了进程的完整内存布局，就像一张进程的“内存地图”，这对于理解程序在内存中的布局和系统调用机制至关重要。

// maps文件的show函数核心逻辑
static int show_map(struct seq_file *m， void *v)
{
    struct vm_area_struct *vma = v;
    struct mm_struct *mm = vma->vm_mm;

    // 输出格式：起始地址-结束地址 权限 偏移 设备 inode 路径名
    seq_printf(m， "%08lx-%08lx %c%c%c%c %08lx %02x:%02x %lu "，
               vma->vm_start， vma->vm_end，
               vma->vm_flags & VM_READ ? 'r' : '-'，
               vma->vm_flags & VM_WRITE ? 'w' : '-'，
               vma->vm_flags & VM_EXEC ? 'x' : '-'，
               vma->vm_flags & VM_MAYSHARE ? 's' : 'p'，
               vma->vm_pgoff << PAGE_SHIFT，
               MAJOR(dev)， MINOR(dev)，
               vma->vm_file ? vma->vm_file->f_inode->i_ino : 0);

    // 如果有文件映射， 显示文件名
    if (vma->vm_file) {
        char *path = d_path(&vma->vm_file->f_path， buf， PAGE_SIZE);
        seq_puts(m， path);
    }
    seq_putc(m， '\n');
    return 0;
}

maps文件的输出示例：

00400000-0040b000 r-xp 00000000 08:01 123456   /bin/cat
0060a000-0060b000 r--p 0000a000 08:01 123456   /bin/cat
0060b000-0060c000 rw-p 0000b000 08:01 123456   /bin/cat
7ffff7a0e000-7ffff7bd3000 r-xp 00000000 08:01 789012   /lib/x86_64-linux-gnu/libc-2.31.so
...
7ffffffde000-7ffffffff000 rw-p 00000000 00:00 0        [stack]
ffffffffff600000-ffffffffff601000 r-xp 00000000 00:00 0 [vsyscall]

第五章：实战案例——创建自定义proc文件

5.1 最简单的proc文件示例

让我们创建一个简单的内核模块，向/proc添加一个文件，这是学习Linux内核模块开发的绝佳入门实践：

// simple_proc.c - 最小proc文件示例
#include <linux/module.h>
#include <linux/proc_fs.h>
#include <linux/seq_file.h>
#include <linux/version.h>

static int simple_proc_show(struct seq_file *m， void *v)
{
    seq_puts(m， "Hello from kernel space!\n");
    seq_printf(m， "Kernel version: %s\n"， UTS_RELEASE);
    seq_printf(m， "Module count: %d\n"，
               READ_ONCE(module_refcount(THIS_MODULE)));
    return 0;
}

static int simple_proc_open(struct inode *inode， struct file *file)
{
    return single_open(file， simple_proc_show， NULL);
}

#if LINUX_VERSION_CODE >= KERNEL_VERSION(5，6，0)
static const struct proc_ops simple_proc_fops = {
    .proc_open = simple_proc_open，
    .proc_read = seq_read，
    .proc_lseek = seq_lseek，
    .proc_release = single_release，
};
#else
static const struct file_operations simple_proc_fops = {
    .open = simple_proc_open，
    .read = seq_read，
    .llseek = seq_lseek，
    .release = single_release，
};
#endif

static int __init simple_proc_init(void)
{
    struct proc_dir_entry *entry;

    // 创建proc文件
    entry = proc_create("simple_example"， 0644， NULL， &simple_proc_fops);
    if (!entry) {
        printk(KERN_ERR "Failed to create /proc/simple_example\n");
        return -ENOMEM;
    }

    printk(KERN_INFO "Created /proc/simple_example\n");
    return 0;
}

static void __exit simple_proc_exit(void)
{
    remove_proc_entry("simple_example"， NULL);
    printk(KERN_INFO "Removed /proc/simple_example\n");
}

module_init(simple_proc_init);
module_exit(simple_proc_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("Kernel Developer");
MODULE_DESCRIPTION("Simple proc filesystem example");

对应的Makefile：

obj-m := simple_proc.o
KDIR := /lib/modules/$(shell uname -r)/build
PWD := $(shell pwd)

all:
    $(MAKE) -C $(KDIR) M=$(PWD) modules

clean:
    $(MAKE) -C $(KDIR) M=$(PWD) clean

5.2 更复杂的可读写proc文件

让我们创建一个支持读写操作的计数器文件：

// counter_proc.c - 可读写的计数器proc文件
#include <linux/module.h>
#include <linux/proc_fs.h>
#include <linux/seq_file.h>
#include <linux/uaccess.h>
#include <linux/slab.h>

static int counter = 0;
static DEFINE_MUTEX(counter_mutex);

static int counter_proc_show(struct seq_file *m， void *v)
{
    mutex_lock(&counter_mutex);
    seq_printf(m， "Counter value: %d\n"， counter);
    seq_printf(m， "Counter squared: %d\n"， counter * counter);
    mutex_unlock(&counter_mutex);
    return 0;
}

static ssize_t counter_proc_write(struct file *file，
                                  const char __user *buffer，
                                  size_t count， loff_t *pos)
{
    char *data;
    int value， err;

    // 分配临时缓冲区
    data = kzalloc(count + 1， GFP_KERNEL);
    if (!data)
        return -ENOMEM;

    // 从用户空间复制数据
    if (copy_from_user(data， buffer， count)) {
        kfree(data);
        return -EFAULT;
    }

    // 解析整数值
    err = kstrtoint(data， 10， &value);
    if (err) {
        kfree(data);
        return err;
    }

    // 更新计数器（带锁保护）
    mutex_lock(&counter_mutex);
    counter = value;
    mutex_unlock(&counter_mutex);

    kfree(data);
    return count;
}

static int counter_proc_open(struct inode *inode， struct file *file)
{
    return single_open(file， counter_proc_show， NULL);
}

static const struct proc_ops counter_proc_fops = {
    .proc_open = counter_proc_open，
    .proc_read = seq_read，
    .proc_write = counter_proc_write，
    .proc_lseek = seq_lseek，
    .proc_release = single_release，
};

static int __init counter_proc_init(void)
{
    proc_create("counter"， 0666， NULL， &counter_proc_fops);
    printk(KERN_INFO "Counter proc file created\n");
    return 0;
}

static void __exit counter_proc_exit(void)
{
    remove_proc_entry("counter"， NULL);
    printk(KERN_INFO "Counter proc file removed\n");
}

第六章：proc工具链与调试技巧

6.1 常用proc相关命令

表2：proc相关工具命令速查表

命令	用途	对应proc文件	示例输出
ps aux	查看进程列表	/proc/[pid]/stat	root 1234 0.0 0.1 12345 6789 ? Ss Jan01 0:10 sshd
top/htop	实时进程监控	/proc/stat，/proc/[pid]/stat	CPU使用率、内存占用等
free -m	查看内存使用	/proc/meminfo	Mem: 16042 8945 7097 ...
lsof -p [pid]	查看进程打开文件	/proc/[pid]/fd/*	/dev/null，/var/log/syslog
pmap [pid]	查看进程内存映射	/proc/[pid]/maps	内存区域列表
cat /proc/interrupts	查看中断统计	/proc/interrupts	0: 1234567 timer
sysctl -a	查看所有内核参数	/proc/sys/**/*	net.ipv4.tcp_syncookies = 1
lsmod	查看已加载模块	/proc/modules	nvidia 1234567 0 - Live 0xffffffffc1234567
cat /proc/cpuinfo	查看CPU信息	/proc/cpuinfo	Intel(R) Xeon(R) CPU E5-2690 v4 @ 2.60GHz

6.2 proc调试技巧与故障排查

技巧1：动态跟踪proc访问

# 使用strace跟踪进程对proc的访问
strace -e openat，read，write -p $(pidof your_process) 2>&1 | grep proc

# 使用inotify监控proc文件变化
inotifywait -m /proc/sys/net/ipv4 -e modify

# 使用debugfs查看proc内部结构（需要内核配置）
mount -t debugfs none /sys/kernel/debug
cat /sys/kernel/debug/proc/pid/1234

技巧2：proc故障诊断

# 1. 检查proc是否正常挂载
mount | grep proc
# 正常输出：proc on /proc type proc (rw，nosuid，nodev，noexec，relatime)

# 2. 检查proc文件权限
ls -la /proc/self/
# 确保关键文件可读

# 3. 使用proc检查自身状态
cat /proc/self/status | grep State
# 输出：State: R (running)

# 4. 调试proc创建问题（内核日志）
dmesg | grep -i proc
# 或查看内核日志
journalctl -k | grep -i proc

技巧3：性能问题排查

# 查找频繁读取proc的进程
sudo opensnoop -n | grep proc

# 监控proc读写延迟
sudo funclatency-bpfcc 'proc*read'

# 检查/proc/sys/fs/file-nr（文件描述符使用情况）
watch -n 1 'cat /proc/sys/fs/file-nr'

第七章：proc总结

7.1 现代替代方案

表3：proc替代方案选择指南

使用场景	推荐接口	理由	示例
设备信息展示	sysfs	标准设备模型， 结构清晰	/sys/class/net/eth0
动态调试接口	debugfs	无稳定性承诺， 灵活	/sys/kernel/debug/tracing
配置管理	configfs	支持配置-生效模式	/sys/kernel/config/usb_gadget
性能追踪	tracefs	专门为追踪设计	/sys/kernel/tracing
安全敏感数据	eBPF	可编程过滤， 最小权限	BPF map通过/sys/fs/bpf访问
进程实时信息	proc	历史兼容， 工具链成熟	/proc/[pid]/下的文件

7.2 实际案例分析：从proc到sysfs的迁移

以系统中断信息为例，传统上在/proc/interrupts，但新硬件可能需要更复杂的展示：

// 传统proc方式
static int show_interrupts(struct seq_file *p， void *v)
{
    // 简单列表显示
}

// 现代sysfs方式（层次化）
/sys/devices/system/cpu/cpu0/interrupts/
├── 0 -> ../../../../irq/0    # IRQ 0
├── 1 -> ../../../../irq/1    # IRQ 1
└── ...

// 每个IRQ有详细属性
/sys/devices/platform/some-device/irq/
├── affinity
├── affinity_hint
├── node
└── ...

这种迁移使得信息组织更加结构化和可扩展。

7.3 关键技术要点总结

1. 架构本质：proc是一个内存中的虚拟文件系统，通过VFS接口向用户空间暴露内核状态
2. 核心机制：
   • 动态创建：进程目录按需生成，避免静态开销
   • seq_file迭代器：安全高效地输出大文件内容
   • 统一操作接口：通过proc_ops结构抽象文件操作
3. 数据结构关系：
