中央处理器的控制单元是其真正的指挥中心，它虽然不直接处理数据运算，但却负责调度和协调计算机内所有部件协同工作。它的核心工作方式，是通过发送精确的电信号（即控制信号），来指挥算术逻辑单元 (ALU)、寄存器和存储器在正确的时间执行正确的动作。

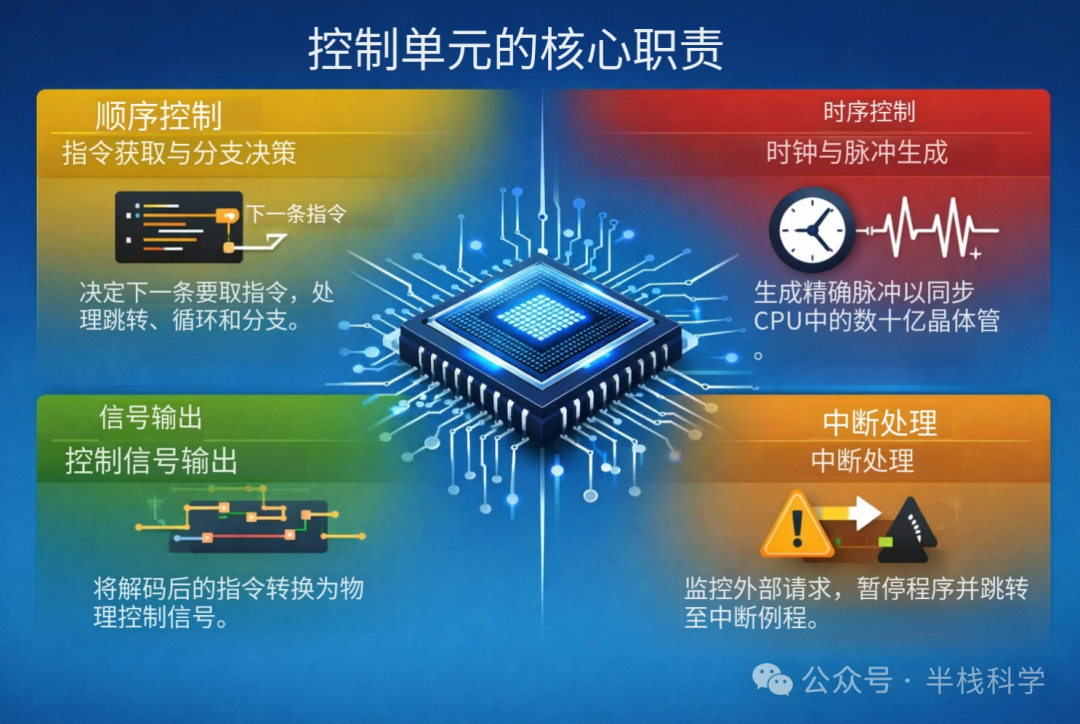

控制单元的核心职责
简单来说，控制单元有四大核心任务：调度指令、控制时序、生成信号以及处理中断。

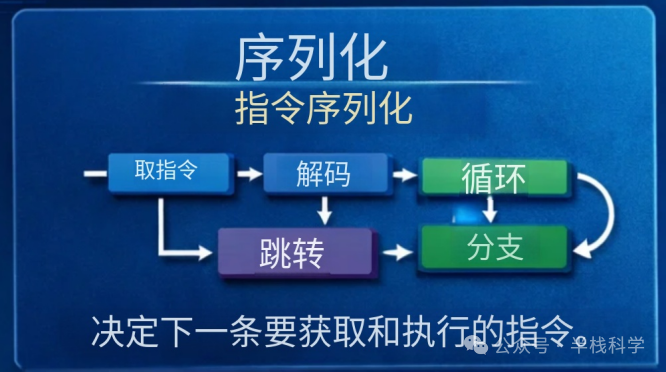

1. 指令调度 (Sequencing)
这是决定程序执行路径的关键。控制单元根据当前指令的执行结果和程序逻辑，来决定下一条要取出的指令是谁。这涉及到处理程序中的跳转、循环和条件分支。

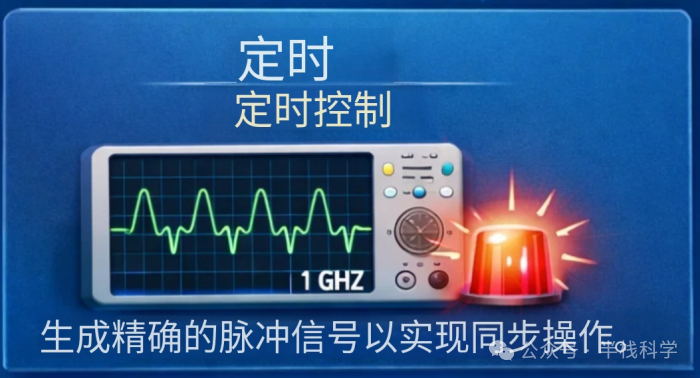

2. 时序控制 (Timing)
现代CPU拥有数十亿个晶体管，要让它们步调一致地工作，必须有一个精确的“节拍器”。控制单元产生稳定的时钟脉冲信号，确保每一个操作都在特定的时钟周期内完成，从而实现了全局同步。

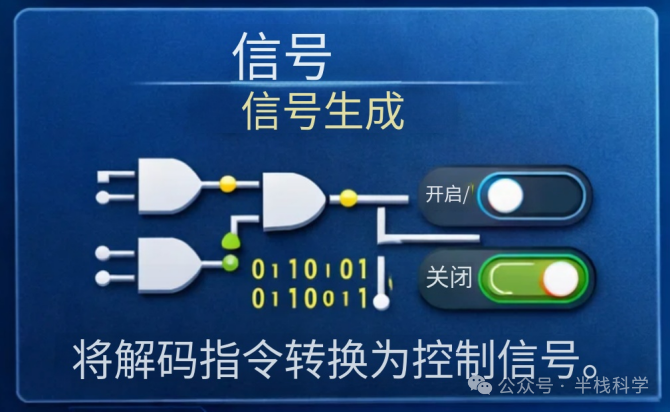

3. 信号生成 (Signals)
指令本身只是一串二进制代码，需要被“翻译”成实际的硬件动作。控制单元将解码后的指令转化为具体的物理电平信号，从而开启或关闭特定的电路路径，指挥ALU进行加法，或者让寄存器保存数据。

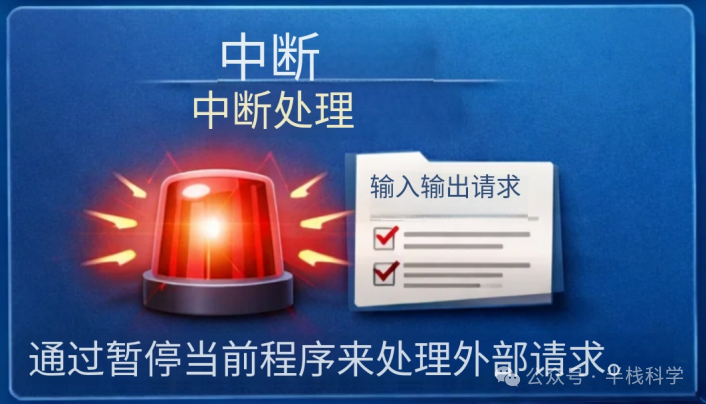

4. 中断处理 (Interrupts)
当有外部设备（如键盘、硬盘）需要CPU立即处理时，控制单元会监控到这些请求。它会暂停当前正在运行的程序，保存现场，然后跳转到专门的中断处理程序去执行紧急任务，处理完毕后再恢复原程序。
控制单元的两种“设计流派”
实现以上职责，有两种主要的设计思路，它们也深刻影响了现代处理器架构的发展。
1. 组合逻辑控制（Hardwired Control）
这种方式完全由逻辑门、触发器等硬件电路物理连接而成。控制逻辑被直接“固化”在硬件布线中，像一个精心设计、无法更改的精密迷宫。
- 优点：执行速度极快，延迟极低，因为信号走的是最短的物理路径。
- 缺点：缺乏灵活性，一旦设计完成，指令集就难以修改或扩展。
- 代表架构：RISC（精简指令集计算机），如ARM架构、苹果的M系列芯片。RISC指令简单规整，非常适合用高效的硬连线逻辑实现。
2. 微程序控制（Microprogrammed Control）
这种设计将复杂的机器指令（宏指令）进一步拆解成一系列更基础的“微操作”。这些微操作序列（微程序）被预先编写并存储在一块专门的只读存储器（控制存储器）中。执行一条指令，实际上就是在“运行”一小段微程序。
- 优点：设计非常灵活，易于实现和支持复杂的指令集。通过修改微程序（固件）即可更新或修复指令功能，无需改动硬件。
- 缺点：由于需要从存储器中查找并取出微指令，执行速度通常比硬连线方式慢。
- 代表架构：CISC（复杂指令集计算机），如经典的Intel/AMD x86架构。其丰富的、功能强大的指令集，很大程度上依赖于微程序控制来实现。

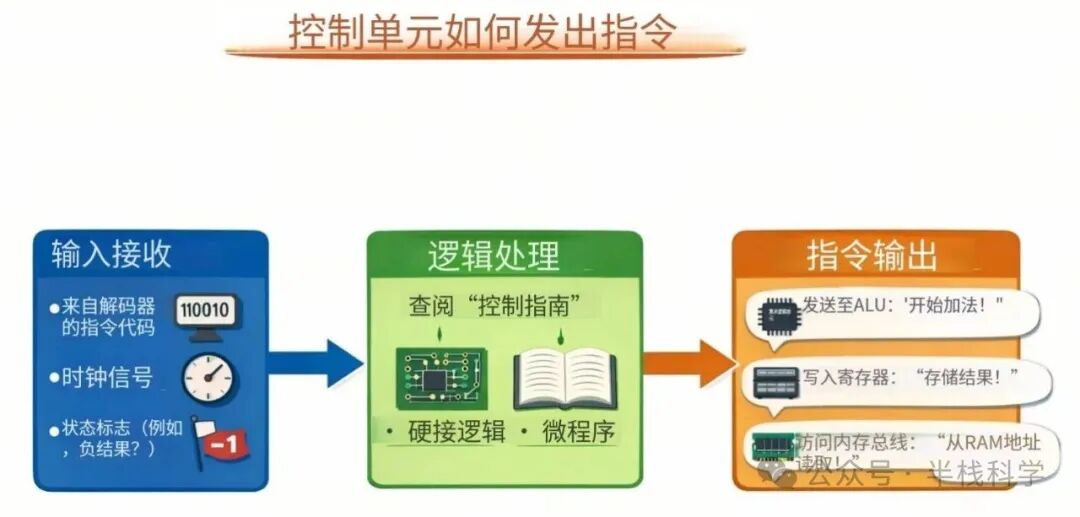

控制单元具体是如何发出指令的？
控制单元本身不处理数据，它更像一个高度自动化的交通调度系统。其工作流程可以清晰地分为三步：
- 输入接收：首先，它会接收到一系列输入信号。这包括来自指令解码器的“操作码”（告诉它要做什么）、稳定的时钟脉冲信号，以及来自CPU内部的各种状态标志（例如，上一次的算术运算结果是否为负数、是否溢出等）。
- 逻辑处理：控制单元根据接收到的操作码、时钟和状态标志，去查阅它的“行动指南”。对于硬连线设计，就是通过固定的逻辑电路产生信号；对于微程序设计，则是根据操作码找到对应的微程序入口地址，并顺序取出微指令。
- 输出指令：最终，控制单元会发出一系列精确的控制信号，指挥其他部件行动。例如：
- 发送信号给ALU：“现在开始执行加法运算！”
- 发送信号给某个寄存器：“把这个运算结果存到你这里！”
- 发送信号给内存总线控制器：“去RAM的某个特定地址，把数据读取出来！”
通过这样周而复始的“接收-决策-发送”循环，控制单元确保了每一条指令都能被准确无误地执行，程序得以流畅运行。理解这一过程，是深入理解计算机体系结构和现代处理器如何工作的基础。如果你对这类底层原理感兴趣，欢迎在云栈社区与更多开发者一起交流探讨。 |
