foamForNuclear：基于OpenFOAM的模块化核反应堆多物理场仿真平台解析

可控核聚变已写入国家未来产业蓝图，你的仿真工具准备好了吗？

OpenFOAM在核工程领域的应用一直颇具潜力，能够处理热工水力、中子输运和结构力学等复杂问题。然而，实现灵活的多物理场耦合始终是一道难以逾越的门槛：工程师要么需要深度修改源码，过程繁琐；要么可用的耦合方式如同“捆绑销售”，缺乏自由度。这些问题曾让众多核领域从业者感到棘手。

近期，来自洛桑联邦理工学院（EPFL）和德州农工大学的研究团队在《Progress in Nuclear Energy》上发表了一篇题为《foamForNuclear: A unified OpenFOAM multi-physics platform for nuclear applications》的论文。他们提出了一个基于OpenFOAM的开源多物理场仿真平台—— foamForNuclear ，旨在将OpenFOAM应用于核工程仿真的灵活性提升到一个新的高度。本文将对这篇论文进行解读，探讨其如何解决行业内的实际痛点。

一、传统核模拟工具的挑战

在foamForNuclear出现之前，即便是GeN-Foam、OFFBEAT这些在OpenFOAM核领域应用中的“老牌”工具，也存在一些固有的局限性，例如：

• 求解器复用性差：无法在不同计算区域灵活使用同一子求解器。例如，在换热器两侧需要模拟不同流体（一侧单相、一侧两相）时，往往需要修改源码。
• 物理场开关不灵活：难以简单地关闭某个物理场（例如只进行热工水力计算而不考虑中子学），有时甚至需要保留一个“虚拟网格”来满足程序架构要求。
• 扩展门槛高：添加一个新的求解器非常困难，开发者需要深入理解原有代码的架构，其工作量不亚于一次完整的二次开发。
• 耦合方式单一：耦合策略要么依赖于外部工具（如preCICE），要么是硬编码实现的，难以应对多尺度、多网格等复杂场景。

简而言之，过去的工具模式是“提供什么就用什么”，而核反应堆模拟的实际需求是“需要什么就能配置什么”。foamForNuclear正是为了填补这一鸿沟而诞生的。

二、foamForNuclear：一个模块化的“乐高式”仿真平台

该平台的核心设计思路是：在OpenFOAM基础上，整合GeN-Foam和OFFBEAT等成熟项目的优势，构建一套高度模块化、可自由定制的多物理场耦合框架。用户无需修改核心源码，即可像搭积木一样组合出满足特定需求的核反应堆模拟方案。其主要亮点如下：

1. 灵活的架构设计

• 抽象的Solver基类：所有物理场求解器（热工水力、中子学、热结构、燃料行为等）都继承自同一个抽象基类。这统一了接口，使得物理场可以像插件一样被自由添加或移除。
• regionSolvers区域管理器：允许用户自由定义任意数量的计算区域。同一个求解器实例可以在多个区域中被重复使用（例如，两个不同的流体区域都可以使用同一个单相热工水力求解器）。
• meshHandler网格处理器：专门负责处理多网格之间的数据映射问题，解决了“热工网格粗、中子学网格细”这类不同分辨率网格间的数据交换难题，并能自动处理网格遮挡，避免计算异常。

这种设计将代码与物理场解耦，实现了“按物理场需求组合代码”的构想，极大地提升了灵活性。

2. 完备的物理模型库

平台集成了核工程仿真所需的一系列成熟物理模型库，用户无需再从零开始构建求解器：

• 热工水力：支持单相/两相流（基于Euler-Euler六方程模型）、多孔介质模型（通过均匀化方法在粗网格上节省计算资源）、多种工质（水、钠、氢、铅锂等）、超过30种压降、传热与沸腾模型（涵盖Bestion到Lockhart-Martinelli等经典模型）、多种湍流模型（k-ε、Lahey k-ε等），并能模拟泵和换热器等设备。
• 中子学：提供了从简化的点动力学模型，到更精确的扩散理论、SP₃近似、离散坐标法（Sₙ）求解器。支持基于Serpent或OpenMC的多群截面在线插值（如RBF径向基函数方法），并能处理液态燃料中延迟中子前驱体的漂移效应。
• 热结构与燃料行为：继承了OFFBEAT的成熟能力，支持弹性、蠕变、塑性（小应变和大应变均可）分析，能够模拟燃料芯块（单棒、TRISO颗粒、球床、集总结构）和包壳的热-机械响应（如肿胀、移位）。
• 外部耦合接口：具备与外部专业工具耦合的能力，包括Serpent（蒙特卡洛中子输运程序）、FMI（用于系统级建模，如Modelica）、preCICE（多软件耦合库）。此外，它还能直接集成OpenFOAM的原生求解器，例如论文中就直接集成了VOF求解器compressibleInterDyMFoam来模拟液面晃动。

3. 多样化的耦合策略

多物理场耦合的核心是数据交换，平台提供了三种主流的耦合方式，覆盖绝大多数核工程场景：

• 表面耦合：适用于相邻区域共享边界的情况，直接交换温度、热流等边界信息（例如流体-固体共轭传热）。
• 体积映射：包括直接映射、最近邻插值、体积加权平均插值等方法，适用于网格密度不同的区域间的数据传递。
• RBF插值：基于径向基函数的插值方法，特别适合离散域与连续域之间的耦合（例如将多根燃料棒的热流映射到一个粗网格的流体域中）。
• 松/紧耦合可配置：支持松耦合（各物理场依次顺序计算）和紧耦合（迭代计算直至收敛）。用户还可以配置“层级耦合”，例如让某几个物理场内部紧耦合，再与其他物理场进行松耦合。

三、验证案例：平台的实力证明

论文通过三个具有代表性的案例，验证了foamForNuclear平台的有效性和实用性：

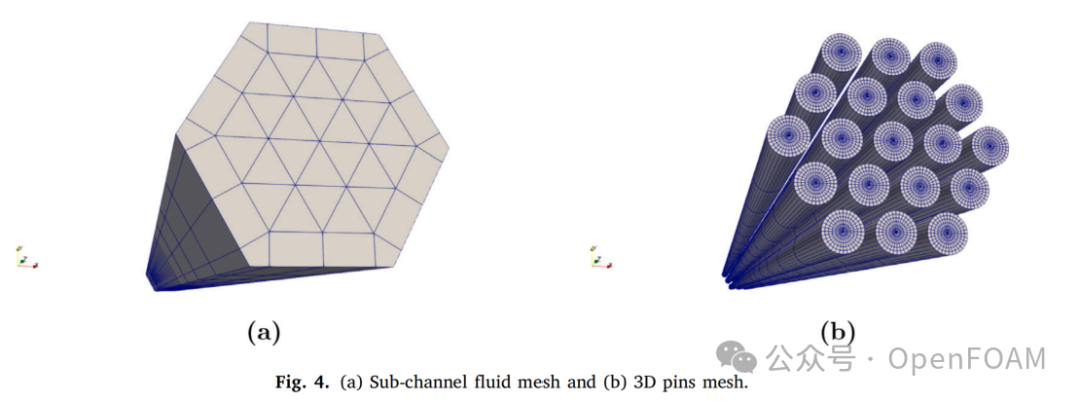

1. ORNL 19针钠冷燃料组件模拟：这是一个典型的多尺度耦合问题，涉及19根独立的燃料棒（细网格）和一个包围它们的粗网格流体域。平台使用RBF插值方法将燃料棒表面的热流映射到流体域，计算仅用3分钟便达到收敛，出口温度与实验值的最大误差仅为8%，比传统的一维半模拟方法更为精确。

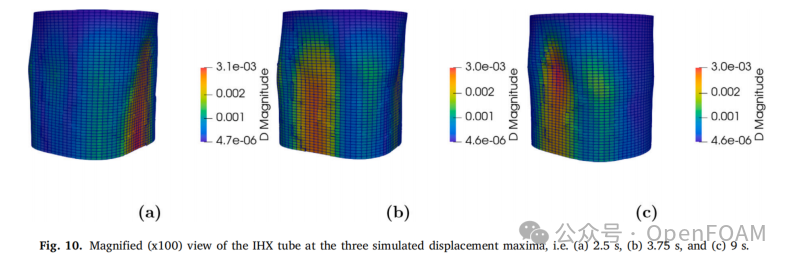

2. 池式液态金属快堆地震晃动分析：该案例直接集成了OpenFOAM原生的VOF求解器 (compressibleInterDyMFoam) 。研究人员使用1971年圣费尔南多地震的真实记录数据来驱动网格运动，模拟铅或钠冷却剂在地震载荷下的晃动行为，并耦合结构力学计算容器的变形。整个过程无需修改VOF求解器的源码，实现了“即插即用”。

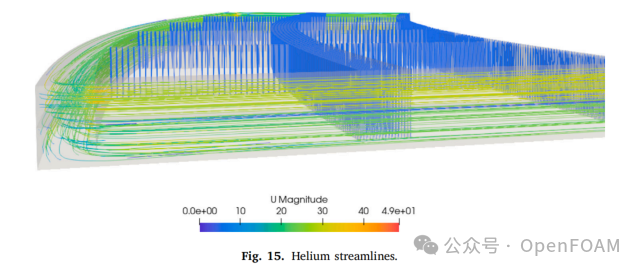

3. 双冷锂铅聚变包层分析：这是一个高度复杂的多区域问题，包含氦气冷却通道、铅锂流道和结构域。平台同时采用了CFD精细网格和多孔介质粗网格来描述不同区域，并耦合Serpent计算中子通量分布。最终计算得到的结构温度和应力均在安全范围内，证明了该平台能够胜任聚变堆极端复杂的几何与物理环境。

四、代码开源与获取

最为重要的是，这个强大的平台是完全开源的。论文中明确给出了其GitLab仓库地址：https://gitlab.com/foamForNuclear/foamForNuclear。

该仓库包含了从简单的沸腾模拟到复杂的全堆芯模拟在内的所有教程和测试案例。同时，它也继承了GeN-Foam和OFFBEAT的所有验证案例，用户可以直接运行这些案例，并基于此进行二次开发，而无需从零开始。对于希望深入研究开源项目实现或进行定制开发的工程师来说，这无疑是一个宝贵的源码分析资源。你可以在云栈社区的开源实战板块找到更多关于这类平台化工具的讨论和实践分享。

五、总结与展望

foamForNuclear平台的核心价值在于：

• 解决灵活性痛点：用户无需修改核心源码，即可自由组合物理场、切换求解器、调整耦合策略，极大地提升了工作效率。
• 降低使用门槛：平台打包了成熟的物理模型库和经过验证的案例，使新手能够避免重复“造轮子”，快速上手复杂的核反应堆模拟。
• 应用范围广泛：其设计兼顾了裂变堆（如钠冷快堆、熔盐堆）和聚变堆（如聚变包层）的仿真需求，展现了良好的通用性。
• 拥抱开源生态：代码完全公开，鼓励核工程领域的同行共同贡献、迭代，促进社区发展。这正体现了现代多物理场耦合问题解决的一种趋势：通过模块化、平台化的方式，整合最优工具，应对极致复杂的工程挑战。

总而言之，这项研究是一项解决实际工程问题的实用创新，它将OpenFOAM在核工程仿真领域的“潜力”转化为了切实可用的“实力”。对于从事核反应堆多物理场仿真的研究人员和工程师而言，foamForNuclear平台无疑是一个值得深入研究和尝试的强大工具。通过查阅详细的技术文档，开发者可以更快地掌握其核心架构与使用方法。
