Glasgow Interface Explorer：用Python与FPGA驱动数字接口的开源调试工具

在嵌入式开发、接口调试或硬件逆向工作中，你是否曾为五花八门的数字接口协议头疼？无论是老旧的定制总线，还是标准协议的不同变体，都需要专门的适配器或工具。为了解决这个痛点，Glasgow Embedded 社区推出了一款开源利器——Glasgow Interface Explorer。

什么是 Glasgow Interface Explorer？

简单来说，Glasgow Interface Explorer 是一个面向工程师的通用数字接口探索工具。它的核心目标是帮你：

• 与各种数字设备建立通信
• 探测、分析和驱动不同的协议
• 在调试或逆向工程时，快速提取或注入数据

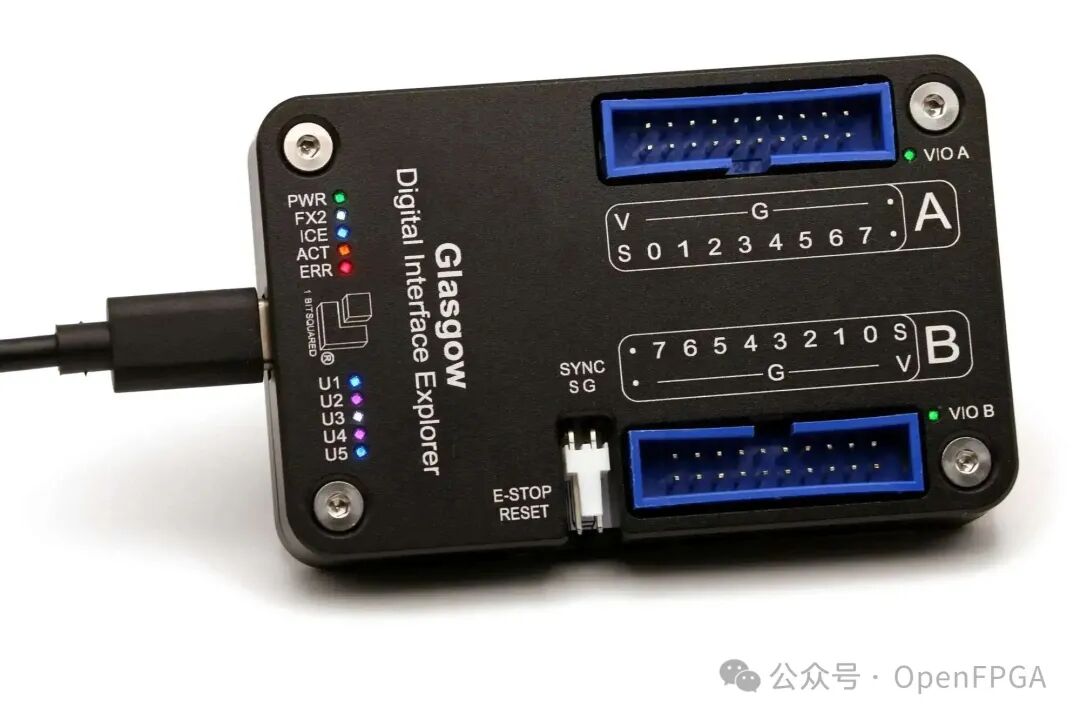

这是一套由硬件板卡和软件框架组成的完整解决方案。它可以直接连接到目标设备的多种数字总线上，无需额外的前端电路，并内置了保护措施以应对常见的操作失误。

面向哪些用户？

这个项目非常适合以下人群：

• 嵌入式开发人员
• 逆向工程与协议分析工程师
• 电子爱好者与硬件研究者
• 任何需要与异构数字设备打交道的开发者

基本上，只要你的工作需要操控数字接口，Glasgow 都可能成为你的得力助手。

硬件的核心能力：可重构的FPGA

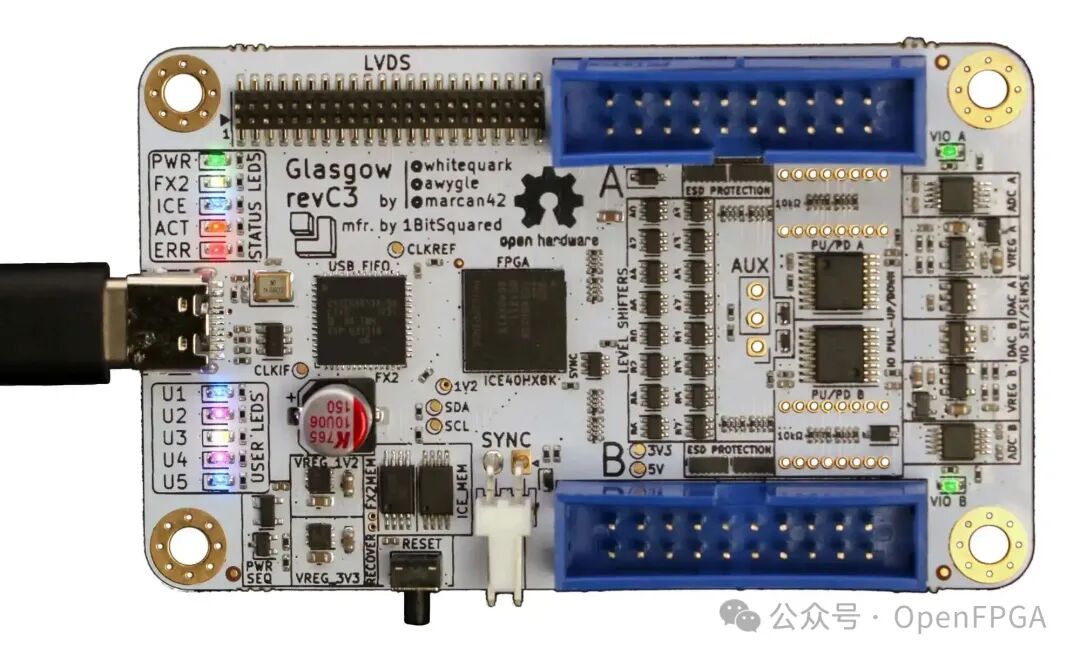

Glasgow 的灵活性源于其硬件架构：一个可重构的逻辑核心（基于 CY7C68013 + FPGA）。这种设计让它能够：

• 支持多种数字接口，而非局限于少数标准协议。
• 根据手头的任务，动态调整 FPGA 内部的逻辑电路。
• 即使面对非标准、定制或老旧的接口，也能保持高性能和高可靠性。

与传统的固定功能串口工具或逻辑分析仪相比，通过 FPGA 实现的这种可编程性，是 Glasgow 通用性更强的关键。

可以用它来做什么？

Glasgow 将各种功能封装成独立的“applet”（小程序），你可以直接从命令行调用，或集成到更复杂的系统中。以下是它支持的部分典型场景：

• 通用接口：驱动 GPIO 作为通用输入/输出；进行 UART 通信并自动测量波特率。
• 芯片间总线：发送与分析 SPI、QSPI、I²C 通信（最高约 100 MHz）。
• 存储器操作：读写常见的 I²C EEPROM 与 SPI Flash；通过 SFDP 或 ONFI 参数页确定闪存参数。
• 编程与调试：
  • 通过 SPI 对 AVR 微控制器编程。
  • 自动确定 JTAG 引脚排列，探测符合 IEEE 1149.1 标准的设备。
  • 下载 JTAG SVF 文件。
  • 通过 JTAG 调试 ARM7TDMI、ARC 处理器；通过 EJTAG 调试 MIPS 处理器。
  • 通过 SWD 或 probe-rs 调试 Arm Cortex 处理器。
  • 对 XC9500/XL CPLD 进行编程。
• 传感器与射频：读取 Bosch BMP280/BME280、Sensirion SCD30/SEN5x 等传感器数据；与 nRF24L01(+) 无线电通信；对 nRF24LE1/LU1(+) MCU 编程。
• 特色应用：实时模拟老式音频芯片（如 Yamaha OPL）声音；从旧软盘驱动器读取原始调制数据。

…以及更多常见或冷门的数字接口交互场景。

实现所有这些功能，你通常只需要：一块 Glasgow 板、一些连接线，以及根据被测设备决定的电源。

独特的工作方式：Python 驱动一切

Glasgow 的工作流程与传统硬件工具有很大不同：

• 软件栈：全部采用 Python 3 编写，主机端逻辑基于 asyncio。
• 硬件描述：FPGA 逻辑使用基于 Python 的领域特定语言 Amaranth 编写。
• 构建流程：软件会根据你的请求，自动为 FPGA 构建对应的比特流文件。
• 通信方式：通过 USB 与主机交换数据（未来可能支持以太网）。

这种“软件定义硬件”的方式，使得为 FPGA 生成新的接口逻辑比使用传统 FPGA 工具链快得多，极大地提升了开发效率。

项目资源与对比

这是一个活跃的 开源 项目，你可以通过以下链接获取所有资料：

• 官方网站：https://glasgow-embedded.org/

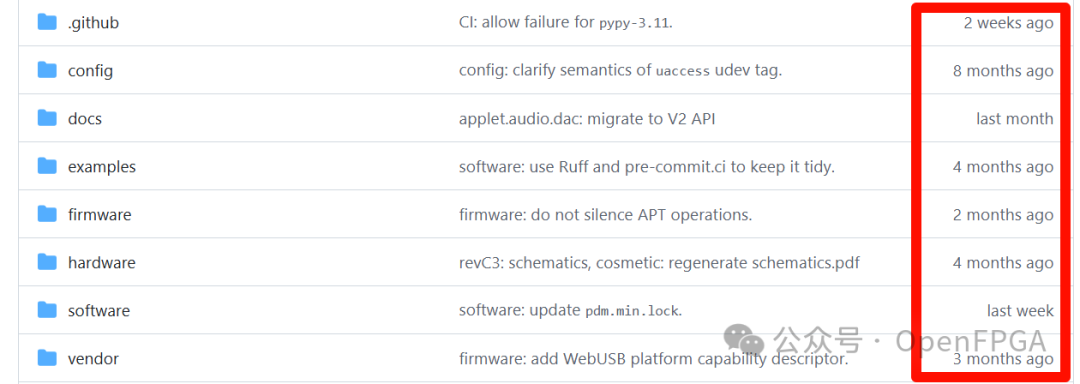

• GitHub 仓库：https://github.com/GlasgowEmbedded/glasgow/tree/main

总结

Glasgow Interface Explorer 是一个极具潜力的工具，它集成了以下优点：

• ✔ 极其灵活：基于可重构 FPGA，能即时适配不同协议。
• ✔ 易于使用：可通过 Python 脚本与命令行进行无缝控制。
• ✔ 功能全面：适用范围从基础的硬件验证、嵌入式调试到复杂的存储读取。
• ✔ 开放生态：官方文档与源码完全开源，拥有强大的可扩展性。

无论你是想探索 Amaranth 语言在硬件设计中的应用，还是需要一个强大的通用接口调试平台，Glasgow 都值得你关注。它完美诠释了软硬件协同开发的强大能力。

值得一提的是，在通用调试工具领域，还有一个值得对比的项目——Tigard（基于 FTDI FT2232H）。它的硬件成本可能更低，且实现了与 Glasgow 相似的部分核心功能。开发者可以根据具体的需求、预算和协议支持范围，在二者之间做出选择。

Glasgow 项目仍在持续演进中，如果你对数字接口调试、开源硬件或 Python 在硬件领域的应用感兴趣，不妨到 云栈社区 或相关技术论坛深入交流，探索更多可能性。
