网络工程师必看：2026年8款主流拓扑图工具盘点与选型指南

一张清晰、专业的网络拓扑图，是每个网络工程师、架构师乃至运维人员的“门面”。它不仅是设计的蓝图，更是沟通、评审和故障排查的核心依据。一张好的拓扑图需要满足几个核心需求：

• 准确性：设备型号、接口、链路带宽、IP地址、VLAN、协议等信息一目了然。
• 美观性：层次清晰、颜色规范、布局合理，便于向领导或非技术同事讲解。
• 协作性：支持多人同时编辑、版本控制、评论反馈。
• 可维护性：易于修改，并支持导出多种格式（如PDF、PNG、Visio、SVG）。
• 扩展性：支持自定义图标库（Stencil），甚至能自动化生成。

过去很多人习惯用Visio“硬画”，效率低、协作差，图标库也常常更新不及时。如今，工具生态已非常成熟，选对工具往往能把绘图时间缩短一半以上，同时显著提升文档质量。下面就来盘点2026年依然值得投入使用的8款拓扑图工具。

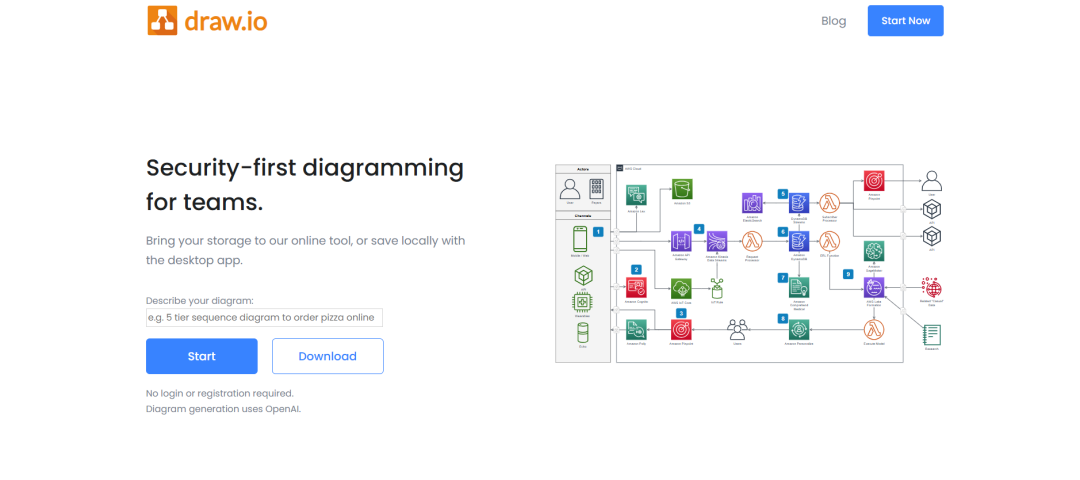

1. diagrams.net（原Draw.io）

推荐指数：★★★★★

这可能是目前个人和团队使用频率最高的工具之一。它完全免费、无广告、无水印，提供桌面版和在线版，并能与Confluence、Notion、Google Drive等平台深度集成。

核心优势：

• 图标库极其丰富：内置了持续更新的主流网络设备Stencil，包括Cisco、Huawei、Juniper、Arista、Fortinet、Palo Alto等最新图标。
• 操作智能便捷：拖拽式操作，支持自动对齐、自动连线和智能布局。
• 支持形状数据：可以在图标上绑定IP、接口、描述等元数据，导出时这些信息得以保留。
• 强大的协作能力：在线版支持多人实时协作编辑。
• 兼容性强：支持导入Visio的.vsdx文件，方便迁移历史图纸；桌面版可完全离线使用。

适用场景：

• 日常的方案设计、变更文档和故障复盘图。
• 需要多人协作的跨团队项目。
• 预算有限但追求专业效果的团队或个人。

不足：

• 面对节点数量上千的复杂大图时，自动布局算法可能稍弱，需要手动调整。
• 没有原生的版本控制功能（但可通过结合Git或云盘来管理文件版本）。

上手建议：

1. 直接访问在线版：https://app.diagrams.net。
2. 在左侧形状库中搜索“Cisco”、“Huawei”等关键词，拖入最新的图标包。
3. 推荐安装桌面版（支持Windows/macOS/Linux），获得更稳定的离线体验。

2. Microsoft Visio Professional

推荐指数：★★★★☆

如果你的公司已经部署了Microsoft 365 E3/E5许可，那么Visio Professional几乎是企业环境下的“标配”。2026版的Visio在AI辅助布局和数据驱动绘图方面又有新的进步。

核心优势：

• 官方授权的图标库：拥有最全的网络设备Stencil，Cisco、Huawei等厂商的图标均为官方授权，准确性高。
• 数据链接功能强大：可以关联Excel表格，自动根据数据生成或更新拓扑图，特别适合绘制IP地址规划图。
• 与Office全家桶深度集成：与PowerPoint、Word、Teams无缝衔接，一键插入。
• 云原生支持好：Azure和AWS的形状库由官方维护，绘制云网络和混合云拓扑非常方便。
• 数据图形化：支持在图标上实时显示关联的数据指标。

适用场景：

• 需要正式交付给客户或高层领导的高质量设计文档。
• 大型企业内部的标准文档体系。
• 专注于云网络、混合云架构的拓扑绘制。

不足：

• 价格昂贵，单独购买永久许可费用较高。
• 在线版（Visio for the Web）功能相比桌面版阉割较多，协作能力较弱。
• 功能全面导致学习曲线相对陡峭。

上手建议：

• 从“文件”>“新建”中选择“网络”类别下的“详细网络图”模板开始。
• 前往微软官网下载最新的Cisco等厂商Stencil包。
• 尝试使用“数据”选项卡下的“链接数据到形状”功能，体验数据驱动绘图的效率。

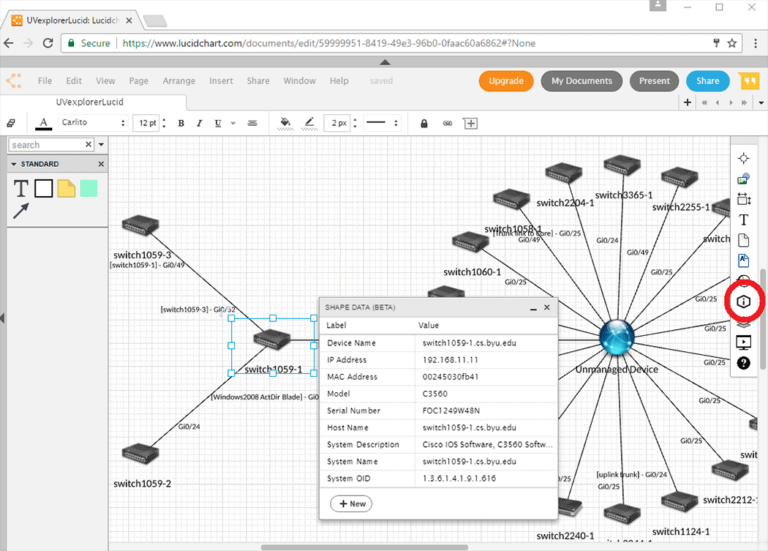

3. Lucidchart

推荐指数：★★★★☆

Lucidchart是目前最强大的在线协作绘图平台之一，特别适合成员分布在不同地区的分布式团队。

核心优势：

• 顶级实时协作体验：协作体验类似Google Docs，多人编辑时流畅无卡顿。
• 模板与集成丰富：内置大量专业网络模板和图标库；与Slack、Microsoft Teams、Jira等工具深度集成。
• 智能数据关联：支持条件格式、数据链接（可关联Google Sheets），让图表动态化。
• 版本管理清晰：拥有强大的版本历史记录和评论功能，便于追踪修改和评审。
• 格式兼容性好：支持导入Visio、Gliffy、draw.io等多种格式的文件。

适用场景：

• 跨部门、跨地域的团队需要高频协作的设计项目。
• 方案需要经历多轮评审和频繁修改的场景。
• 云优先的架构设计和文档编写。

不足：

• 免费版限制较多（如每月可创建的对象数量有限）。
• 个人付费版年费价格不低，团队版则需要更高的预算。

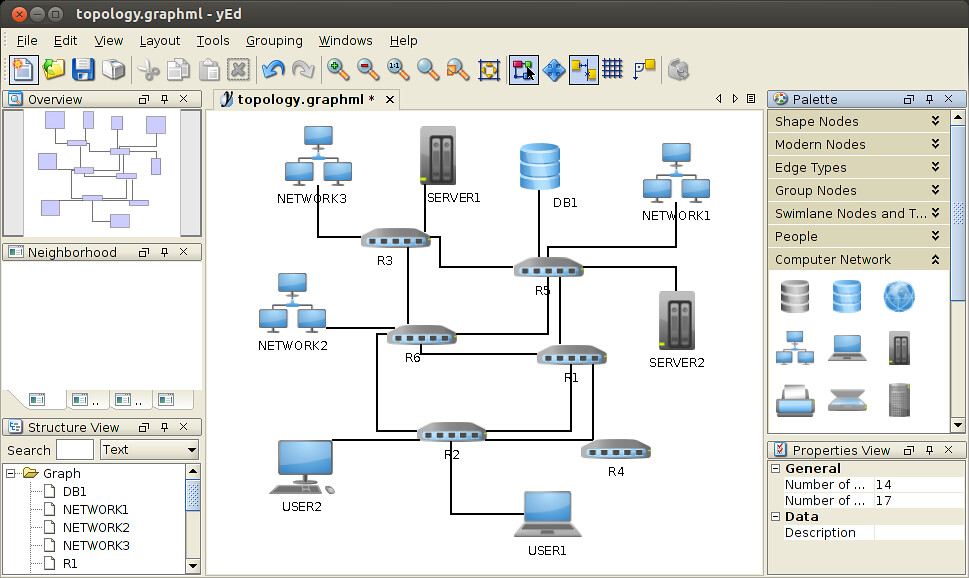

4. yEd Graph Editor

推荐指数：★★★★

yEd是一款基于Java开发的免费桌面图形编辑器，其最大的亮点在于极其强大的自动布局算法。

核心优势：

• 专业的布局算法：提供层次、环形、有机、树状等多种布局算法，能自动将杂乱的复杂拓扑美化得层次分明。
• 易于程序化处理：支持GraphML格式，便于通过脚本或程序生成和修改图表。
• 支持数据导入：可以直接导入Excel或CSV文件来生成拓扑结构。
• 自定义灵活：对自定义图标和样式的支持良好。

适用场景：

• 节点数量巨大（数百至上千个）的复杂网络拓扑。
• 需要工具快速生成一个初步的、布局合理的草图，然后再进行手工精修。
• 偏爱离线工作、对自动化布局有强需求的工程师。

不足：

• 软件界面风格略显老旧。
• 内置的网络设备专用图标较少，通常需要用户自行导入。

上手建议：

• 下载地址：https://www.yworks.com/products/yed。
• 绘制一些节点和连线后，立刻尝试“Layout”菜单下的各种自动布局算法，感受其“化腐朽为神奇”的能力。

5. Mermaid + Markdown

推荐指数：★★★★

Mermaid是一种基于文本的图表语法，它让你用写代码的方式画图。这种特性使其被Typora、Obsidian、Notion、GitLab、Hedgedoc等大量现代文档工具原生支持。

核心优势：

• 版本控制友好：图表以纯文本代码形式存在，可以完美地用Git进行版本管理、差异对比和合并。
• 与文档流一体：直接写在Markdown文件中，实现“文档即代码”，非常适合编写技术文档、Wiki和博客。
• 一法通万法：同一套语法支持流程图、时序图、类图、甘特图、饼图乃至拓扑图。
• 完全免费开源。

示例代码（网络拓扑）：

适用场景：

• 技术博客、项目README、公司内部Wiki等需要将图表纳入版本控制的文档。
• 追求极简、自动化和可重复生成图表的工程师。
• 作为其他图形工具的补充，用于快速绘制思路草图。

不足：

• 不适合进行非常复杂和精细的美化设计。
• 缺乏交互性，是纯粹的静态图片。

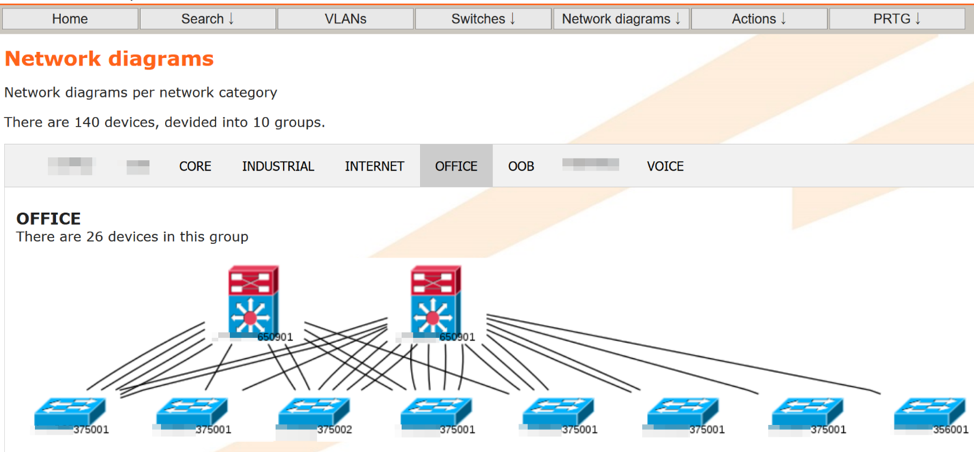

6. Graphviz

推荐指数：★★★☆

Graphviz是一个历史悠久的开源图形可视化软件包，它使用DOT语言来描述图结构，并通过命令行工具将其渲染成图片。

核心优势：

• 完全自动化：可脚本化生成动态拓扑，与运维自动化流程深度结合。
• 布局算法成熟：提供dot（层次布局）、neato（弹簧模型）、fdp（力导向）等多种经过千锤百炼的布局引擎。
• “基础设施即代码”：可与Python、Ansible等工具结合，实现从配置数据自动生成最新网络拓扑文档。

适用场景：

• 需要从CMDB（如NetBox）、配置数据库自动生成网络文档。
• 作为大型自动化项目中的一个环节，动态生成架构图。

不足：

• 学习DOT语言有一定门槛。
• 主要用于生成静态图，手动调整和美化比较困难。

7. Cisco Packet Tracer

推荐指数：★★★

这原本是思科为CCNA/CCNP认证培训开发的教学模拟工具，但它内置了丰富的、更新及时的Cisco设备图标库，用来快速绘制以Cisco设备为主的简单拓扑非常方便。

适用场景：

• CCNA/CCNP等网络认证的学习者。
• 需要快速勾勒一个小型网络设计草图并进行初步的逻辑验证。

不足：

• 作为绘图工具功能相对单一，美化能力弱。
• 非Cisco设备图标支持有限。

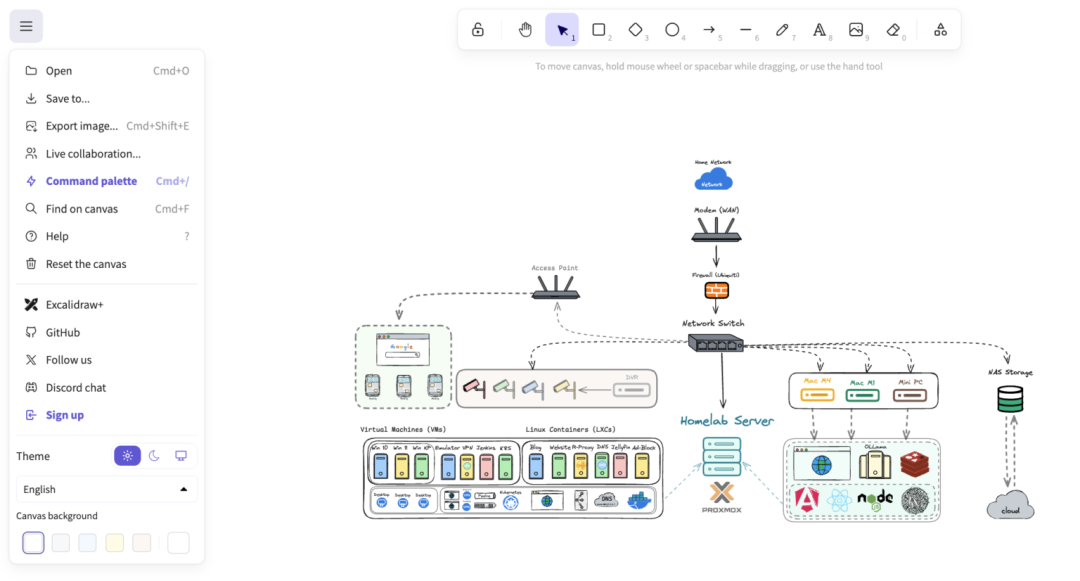

8. Excalidraw

推荐指数：★★★

Excalidraw是一款开源的手绘风格在线白板工具，画出的线条带有一种随意的“手绘感”，适合头脑风暴、绘制初步架构草图和快速分享想法。

核心优势：

• 手绘风格，压力小：这种非正式的风格能鼓励创造性思维，避免在绘图初期陷入对“完美”的纠结。
• 协作方便：在线实时协作，生成链接即可分享。
• 开源免费：可以自部署，保障数据隐私。

适用场景：

• 技术讨论初期的头脑风暴和创意构思。
• 需要快速画出示意图并向同事解释一个概念。

不足：

• 不适合绘制正式、规范的交付级工程图纸。
• 缺乏专业的网络设备图标库。

如何根据你的场景选择工具？

面对这么多选择可能会眼花缭乱，你可以参考下面的快速选型表：

总结与建议

“工欲善其事，必先利其器”。一张专业的拓扑图能节省数小时的沟通成本，甚至有助于避免重大故障。我的最终建议是：

1. 新手或预算有限：无需犹豫，立刻上手 diagrams.net，它能满足你90%以上的绘图需求，免费且强大。
2. 已拥有Microsoft 365许可：优先使用 Visio Professional，在企业环境下的图标权威性和办公软件集成度无可替代。
3. 团队协作是刚需：选择 Lucidchart，它的实时协作和版本管理体验是目前的天花板。
4. 追求自动化和代码化：花时间学习 Mermaid 或 Graphviz，让图表成为你“基础设施即代码”实践的一部分。

希望这份2026年的工具盘点能帮助你找到最适合的绘图利器，提升你的工作效率和文档质量。如果你有其他的私藏工具或使用心得，欢迎在技术社区如 云栈社区 与其他同行交流分享。
