嵌入式设备驱动层开发核心：BSP、Bootloader与硬件交互详解

在嵌入式系统中，软件与硬件之间的桥梁至关重要，而设备驱动层正是这座桥梁的核心组成部分。它直接管理硬件资源，并为上层软件提供统一的访问接口。理解这一层的构成与工作原理，是进行嵌入式系统设计与开发的基础。

板级支持包与设备驱动

• 板级支持包（Board Support Package，BSP）：它包含了所有与硬件相关的代码，将操作系统与具体的硬件平台隔离开来。在BSP中，硬件相关的细节被封装起来，向上层呈现一个虚拟的、标准化的硬件平台。操作系统通过一组预定义的编程接口与BSP交互，从而间接访问真实硬件。
• 设备驱动程序：这是设备驱动层的具体实现，通常以一组库函数的形式存在。其核心职责是对硬件进行初始化和管理，并为应用层提供简洁、可靠的访问接口。无论是简单的GPIO还是复杂的网络控制器，都需要相应的驱动。

设备驱动的基本功能

在一个嵌入式系统中，操作系统可能存在也可能不存在，但设备驱动程序通常是必不可少的。大多数驱动程序都具备以下基本功能：

• 硬件启动 (Start)
• 硬件关闭 (Shutdown)
• 硬件停用 (Disable)
• 硬件启用 (Enable)
• 读操作 (Read)
• 写操作 (Write)

驱动程序需要设计好对上层应用的接口和对下层硬件的接口，确保通信的效率和可靠性。

引导加载程序 (Bootloader)

Bootloader是系统加电后运行的第一段软件代码，它在操作系统内核启动之前执行，相当于PC系统中的BIOS和主引导记录(MBR)程序的结合体。其主要任务是初始化硬件、建立内存映射，并将软硬件环境设置为一个适合内核运行的状态。由于与硬件紧密相关，Bootloader通常是高度定制化的，难以通用。

Bootloader 的实现与基本功能

Bootloader的实现严重依赖特定硬件，但其基本功能流程通常包括以下三步：

1. 片级初始化

   • 这是纯粹的硬件初始化过程，主要完成微处理器（CPU）核心的初始化。
   • 包括设置微处理器的核心寄存器、控制寄存器、工作模式（如用户模式、特权模式）以及局部总线模式等。
   • 目标是将CPU从上电后的默认状态，配置为系统要求的工作状态。

2. 板级初始化

   • 这是一个软硬件结合的初始化过程。
   • 设置CPU之外的其他硬件设备的寄存器（如内存控制器、时钟、外设等），完成它们的初始化。
   • 同时，初始化操作系统所需的一些软件数据结构和参数。

3. 加载内核

   • 将操作系统内核及应用程序的镜像从非易失性存储器（如Flash）复制到系统内存（如SDRAM）中。
   • 随后，跳转到操作系统内核的第一条指令处，将控制权移交给内核，启动操作系统。

嵌入式中间件与操作系统

• 嵌入式中间件：位于操作系统内核与应用软件之间。它将应用层中一些通用、可复用的功能模块抽取出来（如网络通信、数据库访问、安全服务等），为上层应用提供一个灵活、可移植、易于协同工作的平台。常见类型包括消息中间件、对象中间件、远程过程调用(RPC)中间件等。
• 嵌入式操作系统 (EOS)：作为系统的管理者，具备任务并发性、资源共享、实时性等核心特性。典型的嵌入式操作系统架构可分为四层：硬件层、驱动与操作系统层、系统软件层（含中间件）以及应用软件层。

嵌入式操作系统的核心概念：任务管理

在操作系统中，进程是程序在数据集上的一次执行过程，是系统进行资源分配和调度的独立单位。它由程序代码、数据以及进程控制块(PCB)组成。线程则是进程中更小的独立执行单元，共享进程的资源。

在嵌入式实时操作系统中，更常使用任务这一概念，它通常是分配资源的最小单位。

1. 任务状态：一个任务在其生命周期中主要处于三种基本状态之一：
   • 运行 (Running)：任务正在占用CPU执行。
   • 就绪 (Ready)：任务已准备好运行，正在等待CPU资源。
   • 阻塞 (Blocked)：任务由于等待某个事件（如I/O操作完成、信号量、消息等）而暂时无法运行。

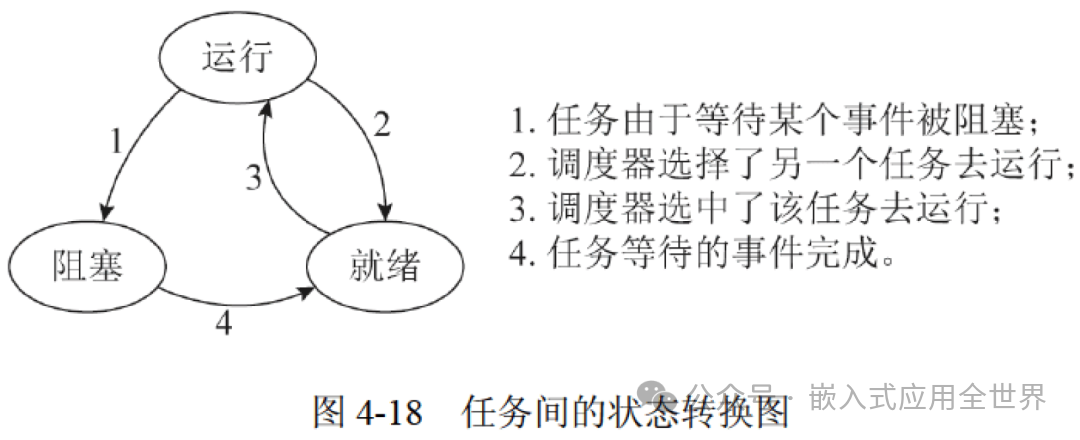

图：任务间的状态转换关系。1. 任务因等待事件被阻塞；2. 调度器选择另一任务运行；3. 调度器选中该任务运行；4. 任务等待的事件完成。

2. 任务控制块 (TCB)：每个任务都有一个TCB，它是任务在系统中存在的唯一标志。TCB包含了任务的所有管理信息，如标识符、状态、优先级、CPU上下文（寄存器值、程序计数器等）以及资源管理信息。

3. 任务调度：调度器负责在适当的时机（如任务阻塞、时间片用完、高优先级任务就绪），按照特定的任务调度算法（如优先级调度、时间片轮转）从就绪队列中选择一个任务投入运行。调度方式包括可抢占式、不可抢占式等，这对系统的实时性响应至关重要。

4. 任务间通信 (IPC)：多个任务需要协作，因此必须进行通信。

   • 低级通信：传递简单的状态或整数值，如信号量机制（通过P/V操作实现同步与互斥）和异步信号。
   • 高级通信：能传输任意数据，主要方式有：
     • 共享内存：结合互斥机制，任务共享一段内存区域。
     • 消息传递：通过发送和接收消息来交换数据，可以是直接发送给任务或通过共享邮箱间接传递。
     • 管道：一个类似于文件的内核对象，提供非结构化的字节流数据交换，遵循先进先出原则。

存储管理

嵌入式系统的存储管理有其特殊性，尤其在实时性要求高的场景下。

1. 内存保护：许多嵌入式处理器包含内存管理单元(MMU)，用于实现地址映射和存储保护，防止任务非法访问内存区域。但在一些对实时性要求极其严格、或资源极度受限的系统中，可能会采用实模式（无MMU映射，内核与应用程序无物理边界）以换取确定的性能和极小的管理开销，但这牺牲了存储保护能力。

2. 分区存储管理：这是嵌入式系统中常见的内存管理方式。将内存划分为系统区和多个用户任务区。管理方法包括固定分区和可变分区，后者涉及内存管理的复杂算法，如首次适配、最佳适配等，以有效利用有限的系统堆空间。

3. 实时性考量：为了追求速度和确定性，嵌入式系统（尤其是硬实时系统）通常不使用虚拟存储技术（如页面置换），因为磁盘I/O的不确定性可能导致任务响应时间不可预测。

从Bootloader的硬件初始化，到BSP的硬件抽象，再到设备驱动的具体操作，设备驱动层构成了嵌入式软件栈的坚实底座。而理解其上的操作系统内核如何通过任务调度算法管理多任务、如何进行高效可靠的内存管理以及实现任务间通信，则是构建稳定、高效嵌入式应用的关键。这些知识构成了计算机科学中系统软件领域的核心基础。如果你想深入探讨更多关于底层系统或网络与系统的交互细节，欢迎在云栈社区交流。
