Linux RTC驱动框架解析与开发指南：从硬件到驱动实践

1. RTC概述：系统的“电子手表”

在Linux系统中，实时时钟（Real-Time Clock, RTC）扮演着“系统电子手表”的角色。它具备以下核心特征：

• 独立供电：通过纽扣电池供电，在系统关机后仍能持续计时。
• 时间基准：为系统提供初始的时间基准，在启动时读取RTC时间以初始化系统时间。
• 低精度特性：通常精度在秒到毫秒级别，用于基础时间跟踪。

RTC的作用类似于传统的手表或座钟，为系统提供了一个持久的时间参考点。而Linux内核的时间子系统则像是一个高精度的秒表，在RTC提供的基础时间之上，通过其他时钟源（如TSC、HPET）实现纳秒级的高精度计时。在x86架构中，RTC通常集成在芯片组中，与CMOS RAM共用一块纽扣电池供电。

2. 工作原理：硬件与软件的协同

2.1 硬件基础

RTC硬件通常由以下核心组件构成：

组件	功能描述	技术指标
32.768kHz晶振	提供稳定的时间基准频率	频率精度通常为±20ppm
时钟计数器	对晶振脉冲进行计数，并转换为时间值（秒、分、时、日、月、年）	支持BCD码或二进制格式
备份电池	在主系统断电时维持RTC电路的运行	常见为CR2032纽扣电池，寿命3-10年

2.2 软件框架

为了屏蔽不同RTC硬件的差异，Linux内核通过RTC子系统提供了统一的软件抽象层，其层次结构如下：

用户空间应用程序
        ↓
字符设备接口 (/dev/rtc0, /dev/rtc1...)
        ↓
RTC核心层 (drivers/rtc/rtc-dev.c, rtc-sysfs.c)
        ↓
RTC Class设备层 (drivers/rtc/rtc-class.c)
        ↓
具体RTC芯片驱动 (如 drivers/rtc/rtc-ds1307.c)
        ↓
硬件RTC芯片 (如 DS1307, RX8010)

深入理解这些硬件细节对于进行Linux系统编程和底层开发至关重要。

3. 核心数据结构与关系

3.1 rtc_device：RTC设备的核心描述

struct rtc_device 是内核中描述一个RTC设备的顶级结构体。

struct rtc_device {
    struct device dev;           // 设备模型基础结构
    struct module *owner;        // 模块所有者
    int id;                      // 设备ID（对应次设备号）
    char name[RTC_DEVICE_NAME_SIZE]; // 设备名称
    const struct rtc_class_ops *ops; // 指向硬件操作函数集的指针
    struct mutex ops_lock;       // 串行化操作函数的锁
    struct cdev char_dev;        // 关联的字符设备结构
    unsigned long flags;         // 设备状态标志
    unsigned long irq_data;      // 中断相关数据
    spinlock_t irq_lock;         // 保护中断数据的自旋锁
    wait_queue_head_t irq_queue; // 等待中断的进程队列
    struct fasync_struct *async_queue; // 异步通知队列
    // ... 其他字段
};

3.2 rtc_class_ops：硬件操作接口

驱动开发者需要实现这个结构体中定义的回调函数，它是驱动与RTC核心层之间的契约。

struct rtc_class_ops {
    int (*open)(struct device *);           // 打开设备（可选）
    void (*release)(struct device *);       // 关闭设备（可选）
    int (*ioctl)(struct device *, unsigned int, unsigned long); // 设备特定ioctl
    int (*read_time)(struct device *, struct rtc_time *); // 读取时间（必须）
    int (*set_time)(struct device *, struct rtc_time *);  // 设置时间（必须）
    int (*read_alarm)(struct device *, struct rtc_wkalrm *); // 读取闹钟设置
    int (*set_alarm)(struct device *, struct rtc_wkalrm *);  // 设置闹钟
    int (*alarm_irq_enable)(struct device *, unsigned int); // 使能/禁用闹钟中断
    // ... 更多可选操作
};

3.3 时间与闹钟结构

// 表示一个时刻
struct rtc_time {
    int tm_sec;    // 秒 [0-59]
    int tm_min;    // 分 [0-59]
    int tm_hour;   // 时 [0-23]
    int tm_mday;   // 日 [1-31]
    int tm_mon;    // 月 [0-11]， 0代表一月
    int tm_year;   // 年份（从1900年起的偏移量）
    int tm_wday;   // 星期几 [0-6]， 0代表周日
    int tm_yday;   // 一年中的第几天 [0-365]
    int tm_isdst;  // 夏令时标志
};

// 表示一个闹钟设置
struct rtc_wkalrm {
    unsigned char enabled;   // 闹钟使能状态：0=禁用，1=启用
    unsigned char pending;   // 是否有未处理的闹钟中断：0=无，1=有
    struct rtc_time time;    // 闹钟触发的时间
};

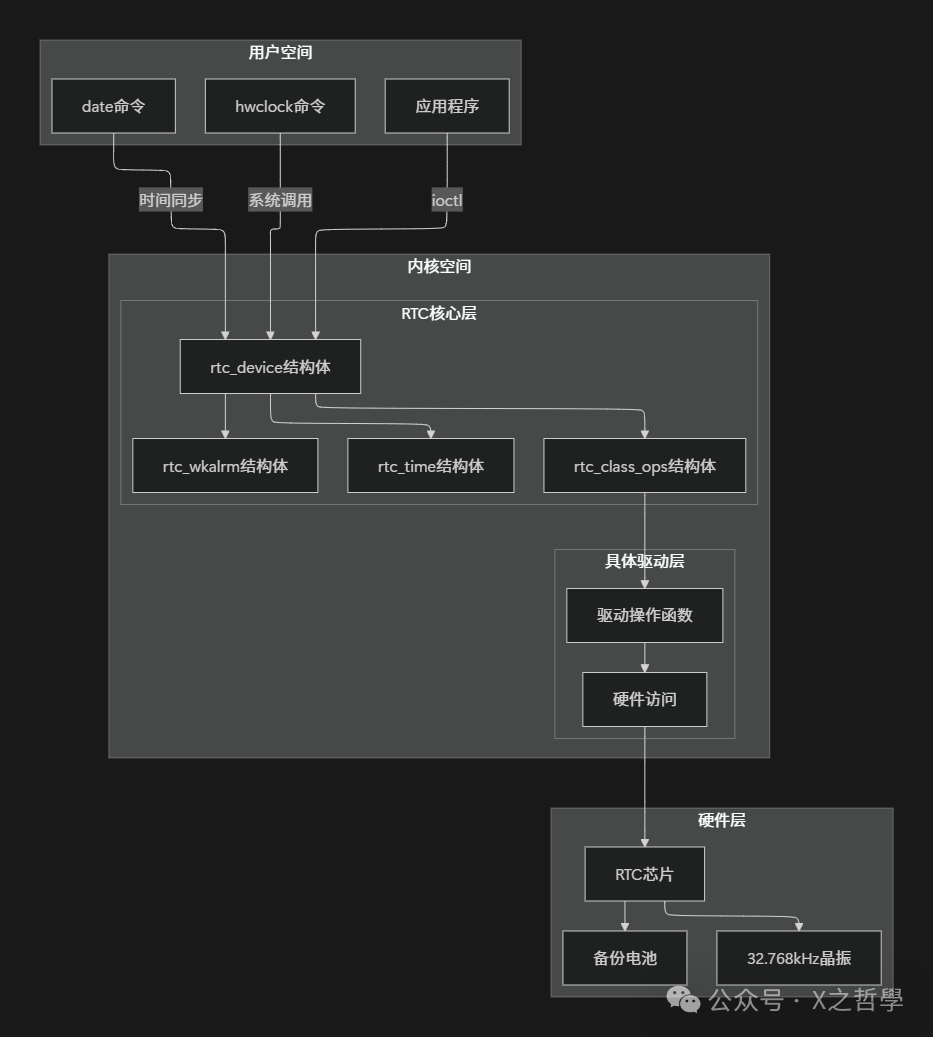

3.4 数据结构关系图

4. RTC子系统框架深度解析

4.1 子系统初始化流程

RTC子系统在内核启动早期通过 subsys_initcall 级别的 rtc_init() 函数进行初始化。

static int __init rtc_init(void)
{
    // 1. 创建RTC类 (/sys/class/rtc)
    rtc_class = class_create(THIS_MODULE, "rtc");
    if (IS_ERR(rtc_class)) {
        pr_err("%s: couldn‘t create class\n", __FILE__);
        return PTR_ERR(rtc_class);
    }

    // 2. 关联电源管理回调
    rtc_class->suspend = rtc_suspend;
    rtc_class->resume = rtc_resume;

    // 3. 初始化字符设备层
    rtc_dev_init();

    // 4. 初始化sysfs属性文件
    rtc_sysfs_init(rtc_class);

    return 0;
}

4.2 字符设备操作集

RTC设备作为字符设备（如 /dev/rtc0）向用户空间提供服务，其文件操作定义如下：

static const struct file_operations rtc_dev_fops = {
    .owner          = THIS_MODULE,
    .llseek         = no_llseek,
    .read           = rtc_dev_read,        // 读取当前时间或等待闹钟
    .poll           = rtc_dev_poll,        // 轮询闹钟中断
    .unlocked_ioctl = rtc_dev_ioctl,       // 处理RTC_RD_TIME等命令
    .open           = rtc_dev_open,
    .release        = rtc_dev_release,
    .fasync         = rtc_dev_fasync,      // 支持异步通知(SIGIO)
};

4.3 设备注册流程

驱动通过 rtc_device_register() 或 devm_rtc_device_register() 向核心层注册一个RTC设备。

struct rtc_device *rtc_device_register(const char *name,
                                      struct device *dev,
                                      const struct rtc_class_ops *ops,
                                      struct module *owner);

注册成功后，内核会自动在 /dev 目录下创建对应的设备节点（如 /dev/rtc0），并在 /sys/class/rtc/ 下创建包含 time、date、since_epoch 等属性的sysfs接口。这一过程清晰地展示了Linux内核模块的加载与设备管理机制。

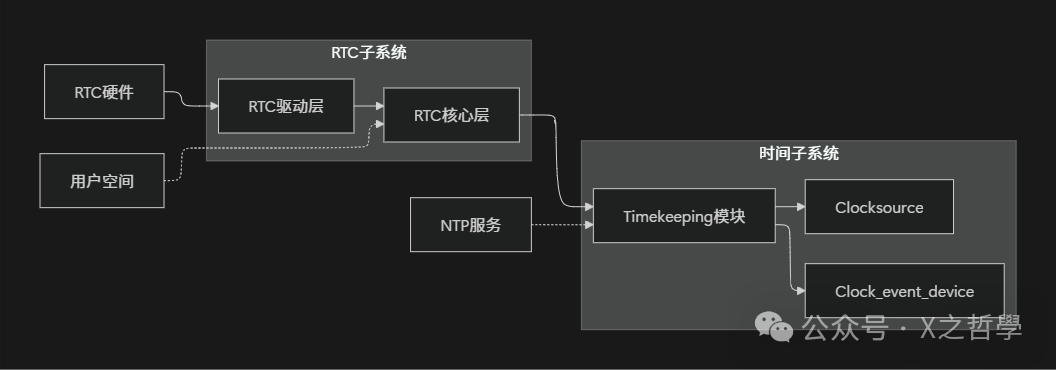

4.4 RTC在时间子系统中的位置

RTC在系统启动阶段为 timekeeping 模块提供初始的墙上时间（wall time）。随后，timekeeping 模块主要依赖高精度的 clocksource（如TSC）进行计时，并使用 clock_event_device 处理定时事件。RTC则退居二线，主要负责持久化保存时间以及在系统休眠时作为唤醒源。

5. 实践示例：最简单的RTC应用

5.1 读取RTC时间

#include <stdio.h>
#include <stdlib.h>
#include <linux/rtc.h>
#include <sys/ioctl.h>
#include <fcntl.h>
#include <unistd.h>

int main(void)
{
    int fd, ret;
    struct rtc_time rtc_tm;

    // 打开RTC设备
    fd = open("/dev/rtc0", O_RDONLY);
    if (fd < 0) {
        perror("open /dev/rtc0");
        return 1;
    }

    // 使用ioctl命令读取RTC硬件时间
    ret = ioctl(fd, RTC_RD_TIME, &rtc_tm);
    if (ret < 0) {
        perror("ioctl RTC_RD_TIME");
        close(fd);
        return 1;
    }

    printf("RTC时间: %04d-%02d-%02d %02d:%02d:%02d\n",
           rtc_tm.tm_year + 1900, rtc_tm.tm_mon + 1, rtc_tm.tm_mday,
           rtc_tm.tm_hour, rtc_tm.tm_min, rtc_tm.tm_sec);

    close(fd);
    return 0;
}

5.2 设置RTC时间

int set_rtc_time(int year, int month, int day,
                 int hour, int min, int sec)
{
    int fd, ret;
    struct rtc_time rtc_tm;

    fd = open("/dev/rtc0", O_WRONLY);
    if (fd < 0) {
        perror("open /dev/rtc0");
        return -1;
    }

    // 填充时间结构体，注意内核表示的格式
    rtc_tm.tm_year = year - 1900;  // 年份偏移量
    rtc_tm.tm_mon  = month - 1;    // 月份范围0-11
    rtc_tm.tm_mday = day;
    rtc_tm.tm_hour = hour;
    rtc_tm.tm_min  = min;
    rtc_tm.tm_sec  = sec;
    rtc_tm.tm_wday = -1;           // 驱动或内核会自动计算
    rtc_tm.tm_yday = -1;
    rtc_tm.tm_isdst = -1;          // 通常忽略夏令时

    // 设置RTC硬件时间
    ret = ioctl(fd, RTC_SET_TIME, &rtc_tm);
    if (ret < 0) {
        perror("ioctl RTC_SET_TIME");
        close(fd);
        return -1;
    }

    printf("RTC时间设置成功\n");
    close(fd);
    return 0;
}

5.3 完整的测试程序

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <linux/rtc.h>
#include <sys/ioctl.h>
#include <fcntl.h>
#include <unistd.h>
#include <time.h>

// 读取并显示RTC时间
void read_and_display_rtc(int fd)
{
    struct rtc_time rtc_tm;

    if (ioctl(fd, RTC_RD_TIME, &rtc_tm) == 0) {
        printf("当前RTC时间: %04d-%02d-%02d %02d:%02d:%02d\n",
               rtc_tm.tm_year + 1900, rtc_tm.tm_mon + 1, rtc_tm.tm_mday,
               rtc_tm.tm_hour, rtc_tm.tm_min, rtc_tm.tm_sec);
    } else {
        perror("读取RTC时间失败");
    }
}

// 设置闹钟
int set_alarm(int fd, int hour, int min, int sec)
{
    struct rtc_wkalrm alarm;

    memset(&alarm, 0, sizeof(alarm));
    alarm.time.tm_hour = hour;
    alarm.time.tm_min  = min;
    alarm.time.tm_sec  = sec;
    alarm.enabled = 1;

    if (ioctl(fd, RTC_ALM_SET, &alarm) < 0) {
        perror("设置闹钟失败");
        return -1;
    }

    // 使能闹钟中断
    if (ioctl(fd, RTC_AIE_ON, 0) < 0) {
        perror("使能闹钟中断失败");
        return -1;
    }

    printf("闹钟已设置为: %02d:%02d:%02d\n", hour, min, sec);
    return 0;
}

int main(int argc, char *argv[])
{
    int fd;
    struct rtc_wkalrm alarm;

    // 打开RTC设备
    fd = open("/dev/rtc0", O_RDWR);
    if (fd < 0) {
        // 尝试回退到通用设备节点
        fd = open("/dev/rtc", O_RDWR);
        if (fd < 0) {
            perror("无法打开RTC设备");
            return 1;
        }
    }

    printf("=== RTC测试程序 ===\n");

    // 1. 读取当前RTC时间
    read_and_display_rtc(fd);

    // 2. 设置闹钟（示例：1分钟后触发）
    time_t now = time(NULL);
    struct tm *tm_now = localtime(&now);
    set_alarm(fd, tm_now->tm_hour, tm_now->tm_min + 1, tm_now->tm_sec);

    // 3. 读取并显示已设置的闹钟时间
    printf("等待闹钟触发...\n");
    if (ioctl(fd, RTC_ALM_READ, &alarm) == 0) {
        printf("闹钟设置时间: %02d:%02d:%02d\n",
               alarm.time.tm_hour, alarm.time.tm_min, alarm.time.tm_sec);
    }

    // 4. 等待一段时间后再次读取RTC时间
    sleep(70); // 等待70秒
    read_and_display_rtc(fd);

    // 5. 关闭闹钟中断
    ioctl(fd, RTC_AIE_OFF, 0);

    close(fd);
    printf("测试完成\n");
    return 0;
}

6. 驱动开发实例：DS1302 RTC驱动

6.1 驱动框架

以下是一个基于平台设备模型的DS1302驱动简化框架：

#include <linux/module.h>
#include <linux/init.h>
#include <linux/platform_device.h>
#include <linux/rtc.h>
#include <linux/delay.h>

// DS1302硬件操作函数
static int ds1302_read_time(struct device *dev, struct rtc_time *tm)
{
    // 通过GPIO模拟SPI协议，读取DS1302的秒、分、时、日、月、年等寄存器
    // 具体实现依赖于硬件连接（CE、I/O、SCLK引脚）
    // 将读取到的BCD码转换为二进制，填充到tm结构体
    return 0;
}

static int ds1302_set_time(struct device *dev, struct rtc_time *tm)
{
    // 将tm结构体中的时间转换为BCD码
    // 通过GPIO模拟SPI协议，写入DS1302的相应寄存器
    return 0;
}

// 定义驱动提供给RTC核心层的操作函数集
static const struct rtc_class_ops ds1302_rtc_ops = {
    .read_time = ds1302_read_time,
    .set_time  = ds1302_set_time,
    // 可根据需要实现 .read_alarm, .set_alarm 等
};

// 平台驱动probe函数
static int ds1302_rtc_probe(struct platform_device *pdev)
{
    struct rtc_device *rtc;

    // 1. 初始化硬件：申请GPIO、设置引脚方向等
    // platform_get_resource() 获取设备树或板级数据中定义的GPIO号

    // 2. 向RTC核心层注册设备
    rtc = rtc_device_register("ds1302", &pdev->dev,
                              &ds1302_rtc_ops, THIS_MODULE);
    if (IS_ERR(rtc)) {
        dev_err(&pdev->dev, "无法注册RTC设备\n");
        return PTR_ERR(rtc);
    }

    // 3. 将rtc_device指针保存到平台设备私有数据中
    platform_set_drvdata(pdev, rtc);

    dev_info(&pdev->dev, "DS1302 RTC驱动加载成功\n");
    return 0;
}

// 平台驱动remove函数
static int ds1302_rtc_remove(struct platform_device *pdev)
{
    struct rtc_device *rtc = platform_get_drvdata(pdev);

    rtc_device_unregister(rtc);
    // 释放GPIO等资源
    dev_info(&pdev->dev, "DS1302 RTC驱动卸载成功\n");
    return 0;
}

// 使用模块平台驱动宏简化代码（现代驱动写法）
module_platform_driver(ds1302_driver);

6.2 驱动加载与测试

# 1. 编译驱动（假设Makefile已配置好）
make

# 2. 加载驱动模块
sudo insmod ds1302_rtc.ko

# 3. 查看生成的设备节点
ls -l /dev/rtc*

# 4. 使用hwclock工具测试新驱动
sudo hwclock -r -f /dev/rtc1  # 如果新驱动注册为rtc1

# 5. 查看内核日志，确认驱动加载和探测过程
dmesg | tail -20

7. 工具命令与调试手段

7.1 常用命令汇总

命令	功能描述	示例用法
hwclock	RTC时间管理的主要工具	hwclock -r 读取RTC时间<br>hwclock -w 将系统时间写入RTC<br>hwclock -s 将RTC时间同步到系统
date	管理系统时间	date 显示当前系统时间<br>date -s "2025-12-04 10:30:00" 设置系统时间
cat /proc/driver/rtc	查看RTC详细信息	显示当前RTC时间、日期、闹钟设置及中断状态。
dmesg | grep rtc	查看RTC相关内核日志	过滤出内核启动和运行过程中所有RTC子系统的日志。
*`ls /dev/rtc`**	查看RTC设备节点	列出系统中所有已注册的RTC字符设备。
cat /sys/class/rtc/rtc0/date	通过sysfs读取日期	以YYYY-MM-DD格式输出日期。
cat /sys/class/rtc/rtc0/time	通过sysfs读取时间	以HH:MM:SS格式输出时间。

7.2 调试技巧与实践

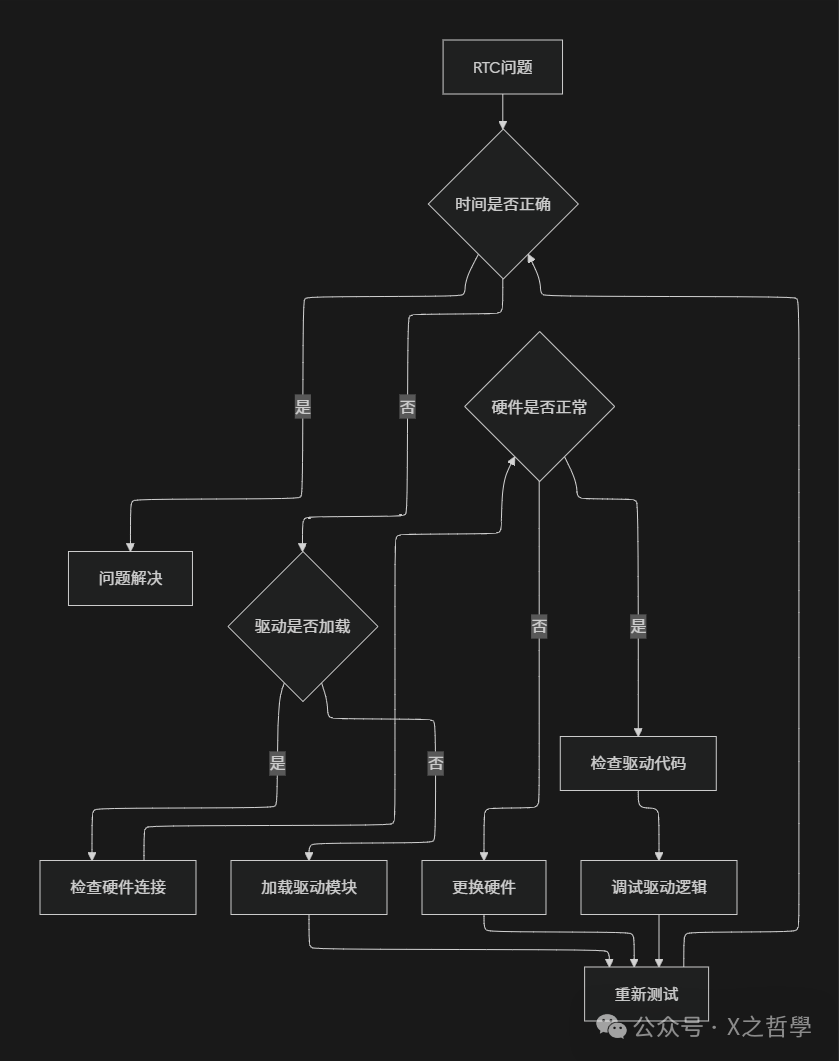

7.2.1 基础调试流程

7.2.2 具体调试命令

# 1. 确认RTC设备节点存在
ls -l /dev/rtc*
# 正常输出示例: crw-rw---- 1 root root 253, 0 Dec  4 10:30 /dev/rtc0

# 2. 确认驱动模块已加载
lsmod | grep rtc
# 或查看内核日志
dmesg | grep -i rtc | head -5

# 3. 读取/proc接口获取详细信息
cat /proc/driver/rtc
# 输出示例:
# rtc_time        : 10:30:00
# rtc_date        : 2025-12-04
# alrm_time       : 06:00:00
# alrm_date       : 2025-12-05
# alarm_IRQ       : no
# alrm_pending    : no
# ...

# 4. 对比系统时间与RTC时间
date
hwclock -r --verbose  # --verbose 显示更多细节

# 5. 时间同步操作
# 将当前准确的系统时间写入RTC
sudo hwclock -w
# 将RTC时间读回系统（慎用，如果RTC不准会覆盖正确时间）
sudo hwclock -s

7.2.3 常见问题排查

问题现象	可能原因	解决方法
hwclock: cannot access /dev/rtc0: No such file or directory	RTC驱动未加载或设备未成功注册。	检查内核配置是否包含RTC支持，使用 modprobe rtc-xxx 加载对应驱动。
RTC时间在断电后重置为初始值（如1970年）	备份电池耗尽或接触不良。	更换主板的纽扣电池（通常是CR2032）。
时间走时明显不准（一天差数秒以上）	32.768kHz晶振精度偏差过大或损坏。	软件校准（如果驱动支持）或更换晶振。
设置的闹钟不触发	驱动中未实现或未正确使能闹钟中断；硬件闹钟功能故障。	检查驱动代码的 alarm_irq_enable 操作；使用 cat /proc/driver/rtc 查看闹钟状态。
时间设置后立即恢复原值	RTC芯片的写保护引脚被拉高使能。	检查硬件电路，确保写保护引脚（如WP、RST）处于正确电平。

7.2.4 高级调试技巧

# 1. 使用strace跟踪工具的系统调用
strace hwclock -r 2>&1 | grep -i -A2 -B2 \"rtc\|ioctl\"

# 2. 启用内核驱动的动态调试（dyndbg）
# 假设驱动模块名为 rtc_ds1302
echo -n 'module rtc_ds1302 +p' > /sys/kernel/debug/dynamic_debug/control
# 然后再次操作，查看内核日志(dmesg)中该驱动的详细打印信息

# 3. 利用sysfs调试接口（如果驱动提供了）
# 某些调试版驱动会暴露寄存器读取接口
cat /sys/class/rtc/rtc0/registers 2>/dev/null

# 4. 检查电源管理状态对RTC的影响
cat /sys/power/state
# 确保在休眠（mem/standby）状态下，RTC的供电依然正常。

# 5. 对于I2C/SPI接口的RTC，使用总线工具直接访问
# I2C示例（假设RTC地址为0x68，在I2C总线1上）
sudo i2cdetect -y 1          # 扫描总线1上的设备
sudo i2cdump -y 1 0x68       # 以字节形式dump所有寄存器
sudo i2cget -y 1 0x68 0x00   # 读取地址0x00的寄存器（秒寄存器）

8. 核心模型与框架深度剖析

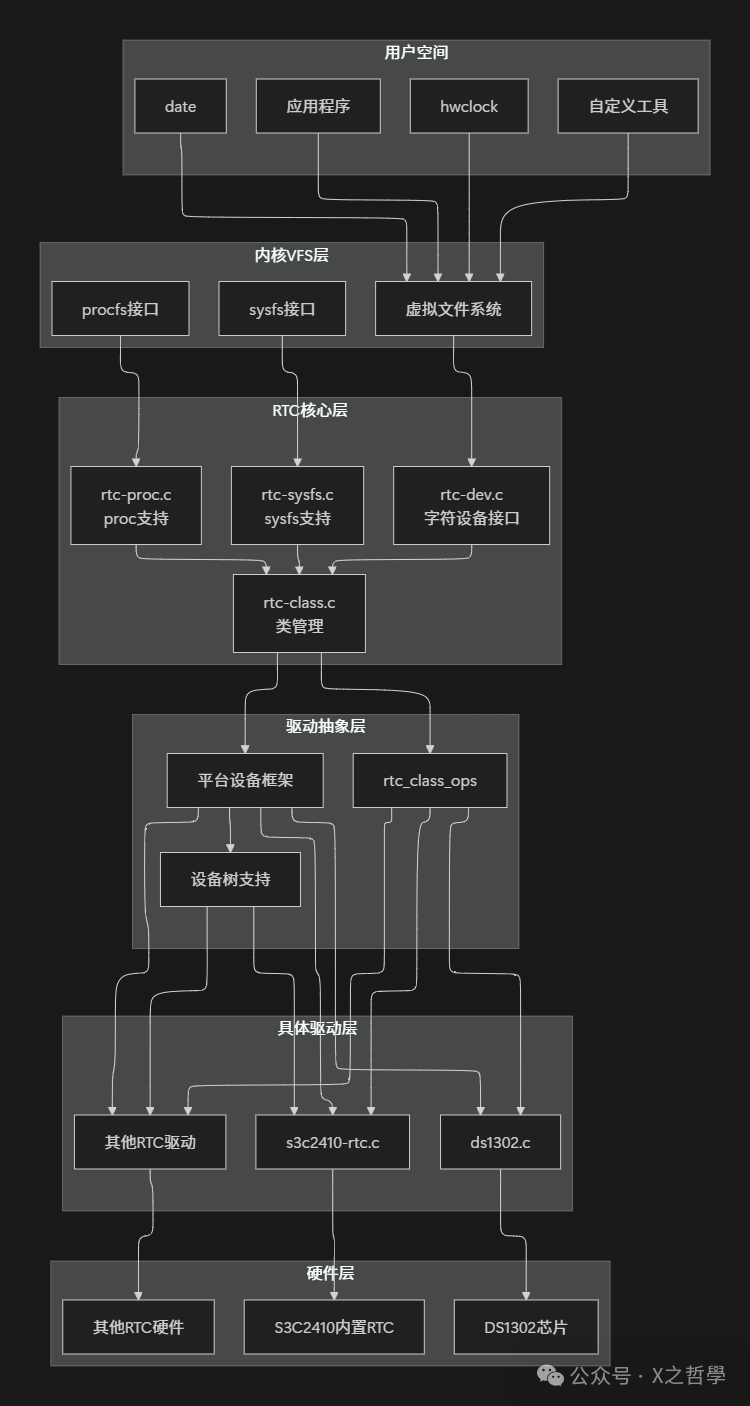

8.1 RTC子系统框架图

8.2 关键模块功能解析

8.2.1 rtc-dev.c：字符设备接口

这是用户空间通过 /dev/rtcX 设备文件访问RTC的主要通道。它将 read, ioctl, poll 等系统调用转化为对底层 rtc_class_ops 中具体函数的调用，并处理数据在用户空间和内核空间之间的拷贝与转换。

8.2.2 rtc-class.c：类管理

管理RTC设备类 (/sys/class/rtc)，提供 rtc_device_register/unregister 等核心API。它负责维护全局RTC设备列表，分配设备号，并关联sysfs属性组。

8.2.3 rtc-sysfs.c：sysfs接口

为每个RTC设备在 /sys/class/rtc/rtc0/ 目录下创建一组属性文件（如 time, date, max_user_freq, hctosys等），允许用户通过简单的文件读写操作来查询或控制RTC，无需编写ioctl程序。

8.2.4 rtc-core.c：核心功能

包含一些共享的辅助函数，例如时间转换函数 (rtc_tm_to_time64, rtc_time64_to_tm)、闰年判断等，避免各个驱动重复实现。

8.3 电源管理集成

RTC子系统与内核电源管理（PM）框架深度集成，允许RTC作为唤醒源。

// 简化的电源管理回调示例
static int rtc_suspend(struct device *dev)
{
    struct rtc_device *rtc = dev_get_drvdata(dev);

    // 1. 如果驱动实现了自定义挂起回调，则调用它
    if (rtc->ops->suspend)
        return rtc->ops->suspend(dev);

    // 2. 否则，禁用可能产生中断的功能（如闹钟），以降低功耗
    // 这部分通常由核心层或驱动在必要时处理
    return 0;
}

static int rtc_resume(struct device *dev)
{
    struct rtc_device *rtc = dev_get_drvdata(dev);

    if (rtc->ops->resume)
        return rtc->ops->resume(dev);

    // 恢复中断使能状态等
    return 0;
}

在系统进入休眠（如mem）状态前，驱动程序可以在suspend回调中配置RTC的闹钟寄存器。当闹钟时间到达时，RTC产生的中断可以将系统从休眠中唤醒，这是实现定时开机等功能的基础。

9. 总结与展望

9.1 技术要点回顾

通过本文的深入分析，我们可以总结Linux RTC子系统的关键要点：

1. 架构清晰：采用经典的分层架构，硬件驱动层、核心抽象层、接口层分离，符合Linux内核设计哲学，便于维护、扩展和移植。
2. 数据结构精心设计：rtc_device、rtc_class_ops、rtc_time等核心数据结构职责明确，平衡了通用性与硬件特殊性。
3. 接口丰富统一：为用户空间提供了字符设备(ioctl)和sysfs文件两种访问方式，满足了从脚本到复杂程序的不同需求。
4. 与内核生态紧密结合：深度集成到设备模型、电源管理、时间子系统中，不是孤立模块。
5. 调试支持完善：从用户空间的hwclock、/proc接口，到内核态的动态调试、sysfs调试节点，提供了贯穿上下游的问题定位手段。

9.2 实际应用价值

RTC子系统虽然看似简单，但在实际系统中扮演着不可或缺的角色：

• 系统启动：提供可靠的初始时间基准，是系统日志、文件时间戳正确性的源头。
• 网络时间同步的兜底保障：当NTP等网络时间协议无法工作时，系统依赖RTC保存的“最后已知大致时间”。
• 定时功能：支持系统定时唤醒（WoL, Wake-on-RTC）、自动开关机等高级电源管理功能，广泛应用于服务器和嵌入式设备。
• 事件记录：在无网络环境的嵌入式设备中，RTC是记录事件发生时刻的唯一可靠来源。

理解Linux RTC子系统，不仅有助于解决实际运维中遇到的时间相关故障，更是深入理解Linux内核设备驱动模型、时间管理和电源管理等核心子系统的绝佳切入点。其简洁而高效的设计，是学习内核开发的优秀范例。
