兆欧表使用指南：电气绝缘测量中湿度与高压安全两大关键注意事项

兆欧表（俗称摇表）是专为测量高阻值而设计的仪器。传统电压表使用低压测量电阻，而典型兆欧表会向被测电路施加250至10，000伏的高压。

这种绝缘电阻测试仪常用于测量电机绕组、同轴线缆（需谨慎操作）乃至电动汽车动力线缆的绝缘电阻（健康状况）。早期兆欧表采用手摇发电机供电。现代设备，如下方图所示的 FLIR Extech 380260，则配备了显眼的TEST按钮来启动高压测试。

兆欧表如何使用？

它最典型的应用场景之一就是测量感应电机定子绕组的绝缘电阻，以评估其健康状况。标准的测试步骤如下：

1. 长时间预热电机以驱除湿气。若电机已投入使用，可让其持续运行数小时。或者，启用电机自带的防冷凝加热器（如有配备）。也可以根据制造商建议，向绕组施加受控的低压大电流来进行加热。
2. 执行上锁挂牌（LOTO）程序，确保作业安全。
3. 断开电机与电源的连接。
4. 将兆欧表的接地线（黑色）可靠连接到电机外壳，高压引线（红色）连接到需要测试的电机绕组。注意避开加热器或温度传感器等辅助设备。
5. 执行高压测试并记录读数。务必按照设备制造商推荐的测试电压等级进行操作。
6. 定期重复执行此测试，以掌握电机绝缘性能的长期变化趋势，实现预防性维护。

技术提示一：注意湿度影响

如前述第一步所示，绕组或绝缘材料中的湿气会显著劣化兆欧表的测试结果，导致读数偏低，无法反映真实的绝缘状况。因此，在测量前通过加热等方式驱除被测物中的潮气是获得准确数据的关键前提。

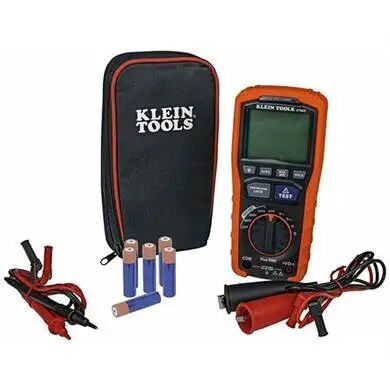

下图是另一款常见的兆欧表型号——Klein ET600。

技术提示二：谨防高压危险与设备损坏

在按下测试按钮前，务必反复确认兆欧表的测试引线连接到了正确的对象上。切勿对自身或他人使用兆欧表，其产生的高压可能造成严重的电击危险。

此外，若使用不当，兆欧表的高压输出极易损坏精密的电子元器件或传感器。例如：在高压测试期间，如果错误地对同轴线缆使用兆欧表，很可能会损毁线缆另一端连接着的低噪声放大器（LNA）等敏感设备。
