深入解析CPU缓存写策略：写直达、写回与标记法的性能权衡

1. 写直达（Write Through）

图示说明

工作流程

当CPU需要写入数据时，这种策略会同时更新Cache和内存，确保两者数据始终保持一致。它的核心流程可以概括为以下几个固定步骤：

1. CPU发送写请求到Cache，请求中包含了目标地址和要写入的数据。
2. Cache接收请求，并立即更新其内部对应地址的数据（至此，Cache端的写入完成）。
3. Cache会同步地向内存发起一个写请求，传递相同的地址和数据。
4. 内存接收请求并更新对应地址的数据，整个写操作才宣告完成。

具体例子

假设一个Cache块的大小为4字节，CPU要向地址0x1000写入数值5。整个过程可以拆解如下：

• 步骤1：CPU向Cache发出写入指令，目标地址是0x1000，值为5。
• 步骤2：Cache立刻将自身0x1000位置的数据更新为5（Cache写入完成）。
• 步骤3：Cache同步向内存发起写入，目标地址同样是0x1000，值也是5。
• 步骤4：内存将0x1000位置更新为5，整个写操作结束。

优缺点

• 优点：数据一致性极高，内存中的数据永远是最新的；实现逻辑简单，不需要管理额外的状态位（比如脏位）。
• 缺点：每一次写操作都必须访问一次相对缓慢的内存，这会严重拖累CPU的写入性能。这里有一个常见误区：写直达的核心瓶颈并不只是“写内存”，而是“双重写入”——先写Cache，再写内存，导致延迟累积。

2. 写回（Write Back）

图示说明

工作流程

与写直达不同，写回策略在CPU写入数据时，只更新Cache，并不立即更新内存。数据何时写回内存呢？答案是：只有当这个Cache块因为空间不足需要被替换出去时，系统才会检查是否需要将它写回。这需要配合一个叫做“脏位（dirty bit）”的机制来管理：

1. CPU发送写请求到Cache，写入目标地址和数据。
2. Cache更新对应地址的数据，同时将这个Cache块的“脏位”设置为1。
   • 脏位 = 1：表示Cache中的数据已经被修改，与内存中的版本不一致，未来需要写回。
   • 脏位 = 0：表示Cache数据与内存一致，是“干净”的，无需写回。
3. 当这个Cache块需要被新的主存块替换时，系统会检查其脏位：
   • 如果脏位为1：先将这个Cache块里所有的数据写回对应的内存地址，然后再用新块替换它，并将新块的脏位置为0。
   • 如果脏位为0：直接使用新块替换旧块，无需任何内存访问。

具体例子

同样假设Cache块大小为4字节，我们观察CPU多次写入同一块数据时脏位的变化：

• 初始状态：Cache块0是干净的（脏位=0，Cache与内存数据一致）。
• 步骤1：CPU写入地址0x1000，值为5。
  • Cache更新0x1000位置为5。
  • 将该块的脏位设为1（标记为已修改）。
• 步骤2：CPU写入同一块内的另一个地址0x1004，值为10。
  • Cache更新0x1004位置为10。
  • 脏位仍然保持为1（只要这个块被修改过一次，它就是脏的，无需重复设置）。
• 步骤3：系统需要装入新数据，必须替换这个Cache块。
  • 检查发现脏位=1，于是先将该块的所有有效数据（0x1000=5， 0x1004=10）一次性写回内存。
  • 写回完成后，再用新块替换它，并将新块的脏位初始化为0。

优缺点

• 优点：能大幅减少对内存的访问次数。对于频繁写入同一Cache块的操作，只在最后替换时访问一次内存，写性能远高于写直达。因此，它成为现代CPU Cache的主流写策略。
• 缺点：需要额外管理“脏位”，实现复杂度中等；内存中的数据可能不是最新的（在Cache块被替换前，两者不一致），在多核处理器等场景下需要配合缓存一致性协议来保证数据正确性。

3. 标记法（Tagging Method）

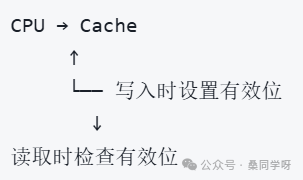

图示说明

工作流程

这种方法通过一个“有效位（valid bit）”来标记Cache数据的有效性。写入操作会优先保证内存数据最新，然后使Cache数据失效；读取时则根据有效位决定数据来源：

1. 当数据首次被加载进Cache时，该块的“有效位”被设置为1（表示Cache中的数据是有效的，可以读取）。
2. CPU需要修改数据时：
   • 先将修改后的数据写入内存（确保内存拥有最新版本）。
   • 然后将Cache中对应块的有效位设置为0（标记该Cache数据已失效，不可读取）。
3. CPU读取数据时，会检查有效位：
   • 如果有效位为1：直接从Cache读取（快速命中）。
   • 如果有效位为0：则从内存读取最新数据，同时将内存数据重新加载到Cache中，并将该块的有效位重置为1。

具体例子

假设Cache块大小为4字节，我们关注有效位的变化：

• 初始状态：数据已存在于Cache中，有效位=1（Cache数据有效）。
• 步骤1：CPU读取地址0x1000。
  • 检查有效位=1，于是直接从Cache读取到值5（快速命中）。
• 步骤2：CPU写入地址0x1000，值为10。
  • 将数据10写入内存的0x1000位置（优先更新内存）。
  • 将Cache中该块的有效位置为0（标记其失效）。
• 步骤3：CPU再次读取地址0x1000。
  • 检查有效位=0，于是转向内存读取，得到最新值10。
  • 同时，将内存中的这个值10重新加载到Cache，并将有效位重置为1。

优缺点

• 优点：实现相对简单，不需要管理脏位，仅通过有效位控制；能确保数据的一致性（因为写入时总是优先更新内存）。
• 缺点：每次修改数据都必须访问内存，写性能属于中等水平；当读取发现Cache失效时，需要重新从内存加载数据到Cache，会引入额外的延迟。

三种写策略对比表

特性	写直达	写回	标记法
写入速度	慢（每次写都需访问内存）	快（通常只写Cache）	中等（需写内存+标记失效）
数据一致性	高（始终一致）	中等（依赖脏位管理，替换时才同步）	高（内存始终最新）
实现复杂度	简单	中等	简单
典型适用场景	对一致性要求极高的小型系统或特定硬件	追求高性能的通用处理器、服务器	对一致性有要求且实现受限的通用系统
