硬件工程师实战指南：14种常用模块电路设计解析与应用

一个复杂的电子系统，其电路图往往由一个个功能明确的模块电路组合而成。

对于硬件工程师而言，分析电路图的关键思路就是“化整为零”：首先依据大的功能划分出各个模块，然后在模块内部深入剖析其实现的具体电路形式，辨别哪些电路是核心功能，哪些是起辅助作用。

为了方便大家学习和参考，这里整理了在嵌入式系统开发与硬件设计中非常常见的14个模块电路，并附上简要的分析说明。

1. 双路RS232通讯电路

电路说明：这是一个标准的双通道RS232通信电路。它采用3线连接方式（TXD、RXD、GND），对应DB9母头接口。电路工作电压为5V，可以使用MAX202或MAX232这类常见的RS232电平转换芯片。其特点是集成度高，通信稳定可靠。

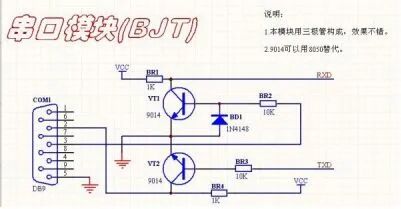

2. 三极管串口通讯电路

电路说明：此电路使用分立的三极管搭建而成，实现了类似RS232的电平转换功能，用于串口通信。其优点是电路结构简单、成本低廉。但需要注意，这种分立元件搭建的电路通常在低波特率下工作良好，在高波特率下可能存在信号完整性问题。

3. 单路RS232通讯电路

电路说明：一个单路的RS232通信电路。同样是三线工作方式，其功能和效果与使用专用芯片（如MAX232）搭建的电路完全等效。这种设计在某些只需要单路串口且对成本敏感的应用中很常见。

4. USB转RS232电路

电路说明：实现USB接口到传统RS232串口的转换。电路核心采用的是PL2303HX芯片，这款芯片价格亲民，且在大多数应用场景下稳定性不错。它为没有原生串口的现代计算机连接旧式串口设备提供了便利。

5. 复位与看门狗电路

电路说明：采用SP706S芯片构建的复位电路。该电路集成了手动复位按钮、电源监控和看门狗定时器功能。相比美信（Maxim）的同类型芯片，成本更具优势。电路中的R4电阻为调试预留，调试完成后需焊接以使看门狗功能生效。

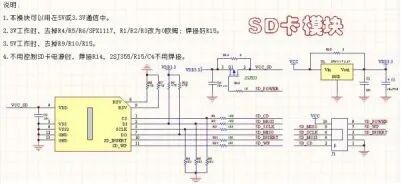

6. SD卡模块电路（带锁存）

电路说明：这是一个功能比较完善的SD卡接口电路，支持带锁存功能的SD卡座。电路设计与SD卡的具体封装密切相关，使用时需注意匹配。其特点是可以通过MCU接口控制SD卡的供电通断，并且兼容5V和3.3V工作电压。但需留意，某些电平转换器件的使用在5V和3.3V系统下可能不同。

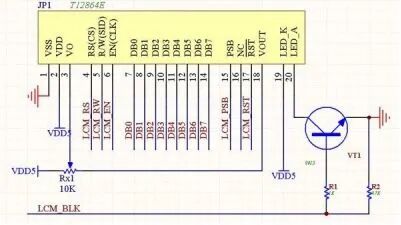

7. LCM12864液晶显示模块电路

电路说明：基于ST7920控制器的128x64点阵液晶模块驱动电路。这种模块价格便宜且内置中文字库，非常普及。电路中的PSB引脚用于设置模块工作在8位并行模式还是串行模式，同时具备背光控制功能，应用灵活。

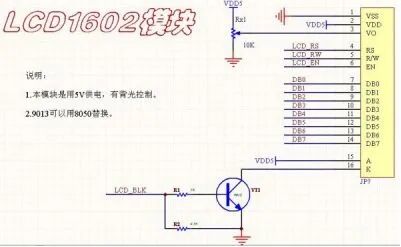

8. LCD1602字符液晶显示电路

电路说明：驱动最常见的字符型液晶模块LCD1602（控制器多为KS0066或兼容型号）。该模块只能显示数字、字母和少量自定义字符，支持4位或8位数据接口。电路同样包含了背光控制功能，是入门级嵌入式显示的经典选择。

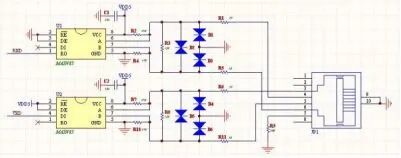

9. 全双工RS485通信电路

电路说明：带有保护功能的全双工RS485通信电路。采用4线制（A+， B-， Y， Z），支持同时收发，适用于需要高速、全双工通信的远距离场合。电路集成了防护元件，提升了抗干扰和防雷击能力。

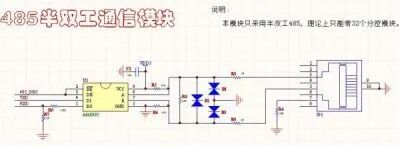

10. 半双工RS485通信电路

电路说明：半双工RS485通信模块电路。它通过一个方向控制端口（如RE/DE）来切换数据的收发状态。电路也包含了保护功能，但请注意，这个示例模块设计工作在5V电压下。

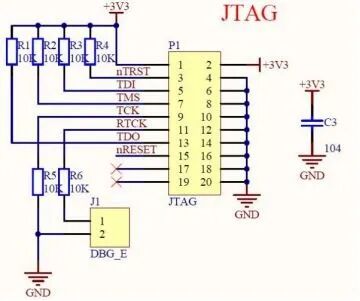

11. ARM JTAG仿真接口电路

电路说明：一个比较完善的ARM JTAG仿真调试接口电路。它设计规范，适用于大多数常规ARM内核芯片，并支持自动程序下载功能。可以使用J-Link或ULINK等主流仿真器通过此接口进行调试。

12. DC 5V输出电源模块

电路说明：一个简洁的5V线性稳压电源电路。其输出能力取决于调整管的选择：若使用直插封装的晶体管，输出电流可达约1.5A；若使用贴片封装器件，则通常在1A左右。电路简单可靠，适用于对电源纹波要求不高的场合。

13. DC 3.3V输出电源模块

电路说明：采用SPX1117系列稳压芯片的3.3V电源模块。其输出电流能力可达800mA，成本低廉。该系列芯片还有1.8V、1.5V、1.2V等固定电压输出型号，只需直接替换芯片即可得到不同的输出电压，非常方便。

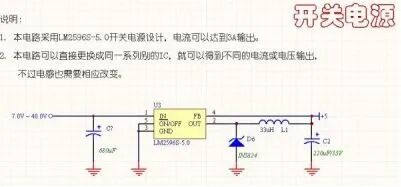

14. 开关电源电路（LM2596）

电路说明：基于LM2596-5.0的非隔离降压型开关电源电路。输入电压范围宽（7V-40V），可提供高达3A的5V输出。此电路具有很强的通用性：通过更换LM2596同一系列的不同型号IC（如LM2596-3.3、LM2596-ADJ），并相应调整电感等外围元件参数，即可获得不同电压或电流的输出，是嵌入式开发中非常经典的电源方案。

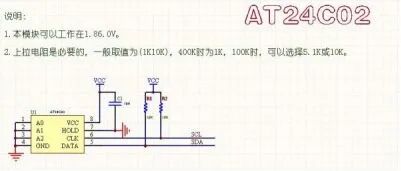

15. EEPROM存储电路（AT24C02）

电路说明：最常用的I2C接口EEPROM存储器AT24C02的典型应用电路。电路说明了VCC、GND、SCL、SDA等引脚的连接方式，并强调了上拉电阻的必要性。上拉电阻的阻值选择与I2C总线速度有关，例如在400kHz速率下建议使用1kΩ，在100kHz下可选择5.1kΩ或10kΩ。

这些电路模块如同构建电子系统的“乐高积木”，理解和掌握它们的工作原理与设计要点，是每一位硬件工程师的基本功。希望这份整理能对你的学习和项目实践有所帮助。在云栈社区，你还可以找到更多关于硬件设计、嵌入式开发的深入讨论与技术资源。
