E2接口在实现Open RAN（开放式无线接入网）的互操作性中扮演着关键角色。它的核心目标是让来自不同供应商的网络单元能够在解耦的环境中协同工作。而E2AP（应用协议）则定义了通信的基础框架，并支持报告（Report）、插入（Insert）、策略（Policy）和控制（Control）等核心功能。
目前，O-RAN联盟WG3在其标准化的E2接口中主要支持三种服务模型（E2 Service Model, E2SM）：
- KPM – E2SM关键性能矩阵（Key Performance Measurement）
- NI – E2SM网络接口（Network Interface）
- RC – E2SM RAN控制（RAN Control）

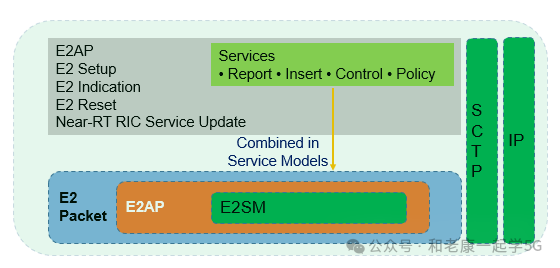

图1：E2接口建立与协议支持示意图
一、KPM（关键性能矩阵）服务模型
在KPM服务模型中，核心机制是通过E2报告消息（E2 Indication of type Report）来上报来自RAN侧的性能指标。与KPM相关的流程通常与E2AP建立流程（E2 Setup Procedure）紧密配合。
具体流程是怎样的呢？在E2建立过程中，E2节点会主动向近实时RAN智能控制器（Near-RT RIC）通告其能够提供的性能指标列表。随后，近实时RIC中的xApp可以发送订阅消息，明确指定它感兴趣的KPM指标，并设定报告方式是周期性的还是事件触发式的。最后，E2节点会使用报告类型的E2指示消息，将选定的KPM数据传输给xApp。
不同的E2节点（如DU、CU-UP、CU-CP）所生成的KPM消息内容会有所差异。规范中定义了专门的性能指标容器，其中包含了针对DU、CU-UP和CU-CP的不同字段。最新的KPM规范还引入了小区级（Cell-specific）和用户级（UE-specific）的性能容器，这些指标主要基于3GPP LTE和5G NR技术规范中的定义。
二、NI（网络接口）服务模型
NI服务模型主要用于监控网络接口上的信令交互。它使得E2节点能够将其在特定网络接口（如X2、Xn、F1）上接收到的原始消息，通过E2接口上的报告消息，转发到近实时RIC域。
在订阅过程中，E2节点会通告其支持的接口类型，通常包括：
- X2接口：用于连接LTE eNB。
- Xn接口：用于连接不同的NR gNB。
- F1接口：用于连接分布式单元（DU）和集中式单元（CU）。
三、RC（RAN控制）服务模型
RC服务模型于2021年7月正式推出，它通过E2控制程序（E2 Control Procedure）来实现对RAN的实时控制功能。这对于近实时RIC中的xApp来说至关重要，因为许多xApp的核心目标之一就是优化E2节点内的无线资源管理（RRM）。而这一目标的实现，正依赖于最新标准化的RAN控制服务模型。

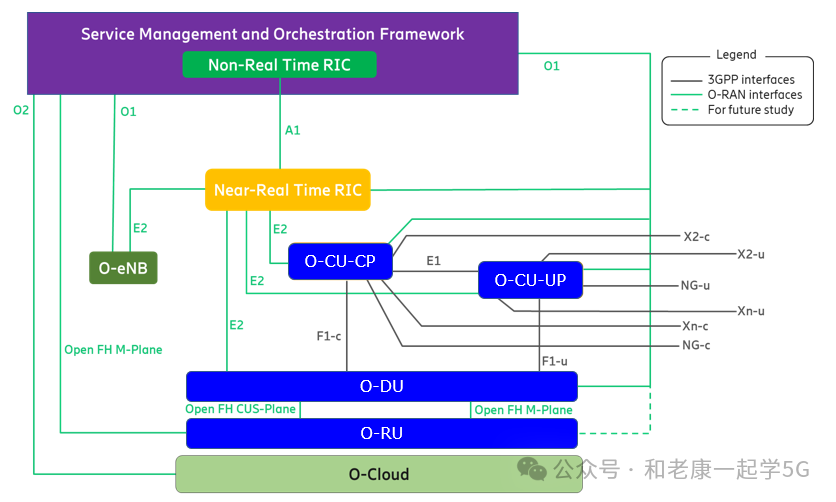

图2：5G网络服务管理与编排框架，展示了E2接口在网络中的位置
总结与展望
这三种E2服务模型共同构成了Open RAN智能化闭环的基础。KPM提供“眼睛”，负责感知网络性能；NI提供“耳朵”，负责监听接口信令；而RC则提供“双手”，负责执行优化控制。它们通过SCTP与IP协议栈承载的E2报文进行交互，使得近实时RIC能够基于全面的网络视图做出智能决策。
理解这些服务模型的工作原理，对于设计和开发有效的RAN智能应用（xApp）至关重要。随着Open RAN生态的不断成熟，我们可能会看到更多新的服务模型被定义，以满足更复杂的网络自动化与优化需求。如果你想深入探讨网络协议或系统架构的更多细节，可以前往云栈社区的网络技术板块，那里有丰富的讨论和资源。 |
