C# OpenCVSharp图像分割：固定阈值法实现灰度图二值化实战

图像分割是图像处理与计算机视觉中的一项基础且关键的任务，其目标是将图像划分成多个具有相似属性（如颜色、纹理、亮度）的区域，以便于后续的分析、识别和理解。在众多分割方法中，阈值法因其简单高效而广泛应用，而固定阈值法则是其中最基础、最直观的一种。本文将详细介绍固定阈值法的适用场景，并提供一个完整的、可运行的C#结合OpenCVSharp的实现示例。

应用场景

固定阈值法并非万能，但在以下特定场景中表现出色：

• 背景与前景对比明显的图像：当图像中目标物体（前景）与背景的灰度值存在显著差异时，例如黑白文档、高对比度工业零件图像，固定阈值法能快速、有效地分离出目标。
• 实时性要求高的应用：由于其算法简单，计算开销极小，固定阈值法非常适用于需要快速响应的实时系统，如流水线上的缺陷检测、简单的运动目标检测等。
• 复杂流程的预处理步骤：在一些高级的图像分析任务中，可以先用固定阈值法进行初步的粗分割，剔除大部分无关背景，从而大幅减少后续精细处理（如轮廓查找、特征提取）的计算量。

实战：使用C#和OpenCVSharp实现固定阈值分割

下面我们通过一个完整的例子，一步步演示如何利用固定阈值法处理一张图像。

前期准备

在开始编码前，请确保你的开发环境已满足以下条件：

1. 已安装.NET开发环境（如.NET 6/7/8 SDK）。
2. 已通过NuGet为你的项目安装OpenCVSharp库。你可以在包管理器控制台中执行以下命令：

   Install-Package OpenCvSharp4
   Install-Package OpenCvSharp4.runtime.win

   注意：OpenCvSharp4.runtime.win 包提供了Windows平台所需的本地库。如果你在其他操作系统上开发，请选择对应的运行时包。

3. 准备一张待处理的灰度图像（例如命名为 dog1.jpg），并将其放置在项目的生成输出目录（如 bin\Debug\net6.0）或指定路径下。

代码实现

以下是完整的C#控制台应用程序代码：

using OpenCvSharp;
using System;

class Program
{
    static void Main(string[] args)
    {
        // 以灰度模式读取图像，图像将被自动转换为单通道灰度图
        Mat src = Cv2.ImRead(“dog1.jpg”, ImreadModes.Grayscale);

        // 检查图像是否成功加载
        if (src.Empty())
        {
            Console.WriteLine(“无法读取输入图像，请确保图像文件存在！”);
            return;
        }

        // 显示原始灰度图像
        Cv2.ImShow(“原始图像”, src);

        // 设置阈值参数
        double thresholdValue = 127; // 阈值，范围通常为0-255
        double maxValue = 255;       // 满足阈值条件时像素被设置的值

        // 创建用于存储结果的Mat对象
        Mat dst = new Mat();

        // 执行固定阈值处理
        // ThresholdTypes.Binary 表示二值化类型：src(x,y) > thresholdValue ? maxValue : 0
        Cv2.Threshold(src, dst, thresholdValue, maxValue, ThresholdTypes.Binary);

        // 显示处理结果
        Cv2.ImShow(“固定阈值法结果”, dst);

        // 保存结果图像
        Cv2.ImWrite(“output.jpg”, dst);

        // 等待任意按键后关闭所有窗口
        Cv2.WaitKey(0);

        // 释放资源
        src.Dispose();
        dst.Dispose();
    }
}

运行上述代码后，你将看到两个窗口，分别展示原始灰度图像和经过二值化处理后的结果。处理后的图像中，灰度值高于127的像素点变为白色（255），低于等于127的变为黑色（0）。

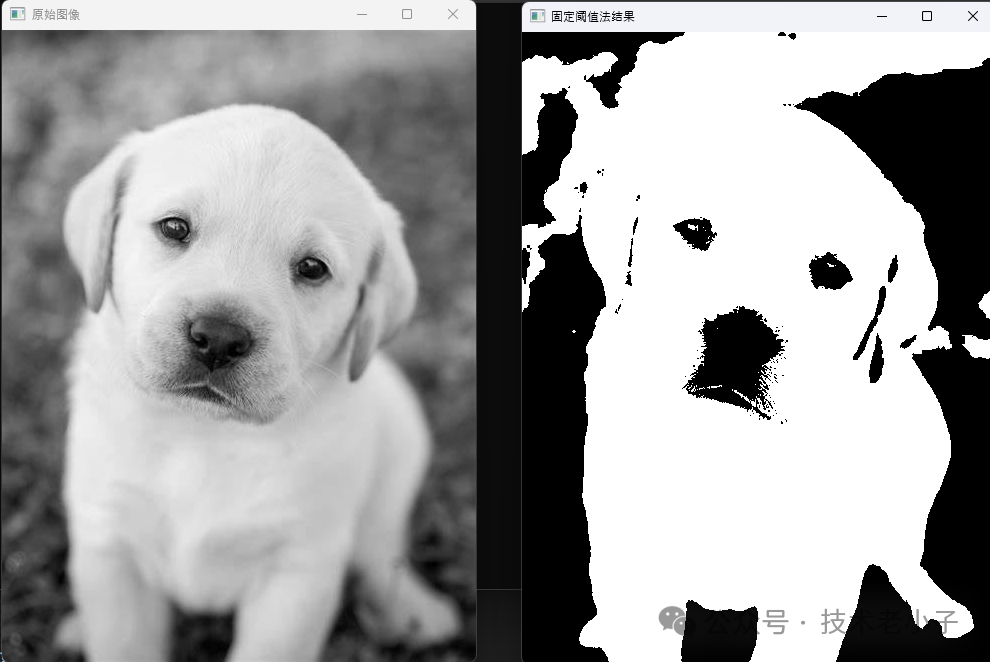

上图展示了固定阈值法处理前后的效果对比。左侧为原始灰度图，右侧为设定阈值为127后的二值化结果，前景被清晰地分离出来。

Cv2.Threshold 关键参数详解

理解每个参数的作用对于灵活应用此函数至关重要：

1. src (输入图像)：

   • 要求：通常是单通道的灰度图像（8位深度，像素值0-255）。
   • 为什么：固定阈值法直接比较像素的亮度值，彩色图像的多通道信息会使判断变得复杂。

2. dst (输出图像)：

   • 作用：用于存储处理后的结果图像。其尺寸和通道数将与输入图像 src 保持一致。

3. thresh (阈值)：

   • 核心：这是分割的“尺子”。程序会将图像中每个像素的灰度值与这个值进行比较。
   • 选择：阈值的选择直接影响结果。127只是一个中间值，实际应用中需要通过分析图像直方图或反复试验来确定最佳值。

4. maxval (最大值)：

   • 作用：当像素满足阈值条件时（例如，在 Binary 模式下，像素值 > thresh），该像素在输出图像中将被赋予此值，通常设置为255（白色）。

5. type (阈值类型)：

   • 定义规则：它决定了比较的规则。示例中使用的 ThresholdTypes.Binary 是最常见的二值化类型。OpenCV还提供了其他类型，如反二值化(BinaryInv)、截断(Trunc)等，用于不同的场景。

使用建议与注意事项

在实际项目中使用固定阈值法时，有几点需要特别注意：

1. 输入务必为灰度图：对彩色图像直接应用阈值处理通常得不到预期效果，应先使用 Cv2.CvtColor 转换为灰度图。
2. 阈值选择是关键：阈值127并非普适。你可以通过分析图像的灰度直方图来科学地确定阈值，或者编写一个循环来动态尝试不同阈值并观察效果。
3. 方法局限性：固定阈值法对光照变化和噪声非常敏感。如果图像光照不均或存在较多噪点，分割效果会大打折扣。
4. 考虑替代方案：对于光照不均匀的图像，自适应阈值法（Cv2.AdaptiveThreshold） 是更优的选择，它能根据像素周围的局部区域动态计算阈值。

总结

固定阈值法作为图像分割的入门技术，以其实现简单、运算速度快的优势，在特定场景下依然有着不可替代的价值。掌握其原理和在C#/.NET生态中的实现，是迈向更复杂图像处理与计算机视觉应用的重要一步。通过本文的示例，你可以快速上手，并以此为基础，探索自适应阈值、边缘检测等更高级的分割技术，逐步构建起解决实际问题的能力。
